Descrição de produto

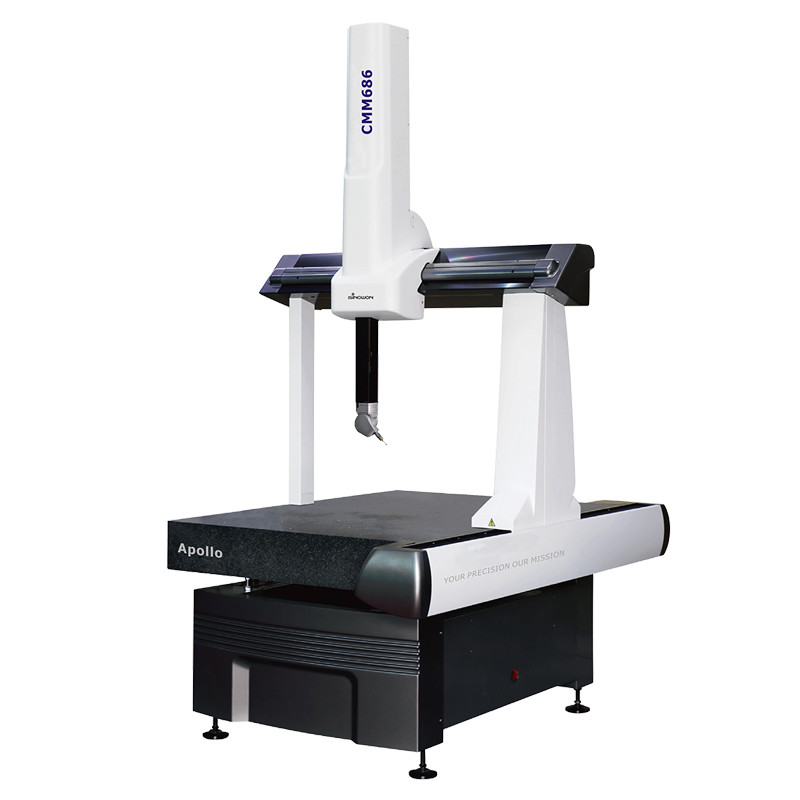

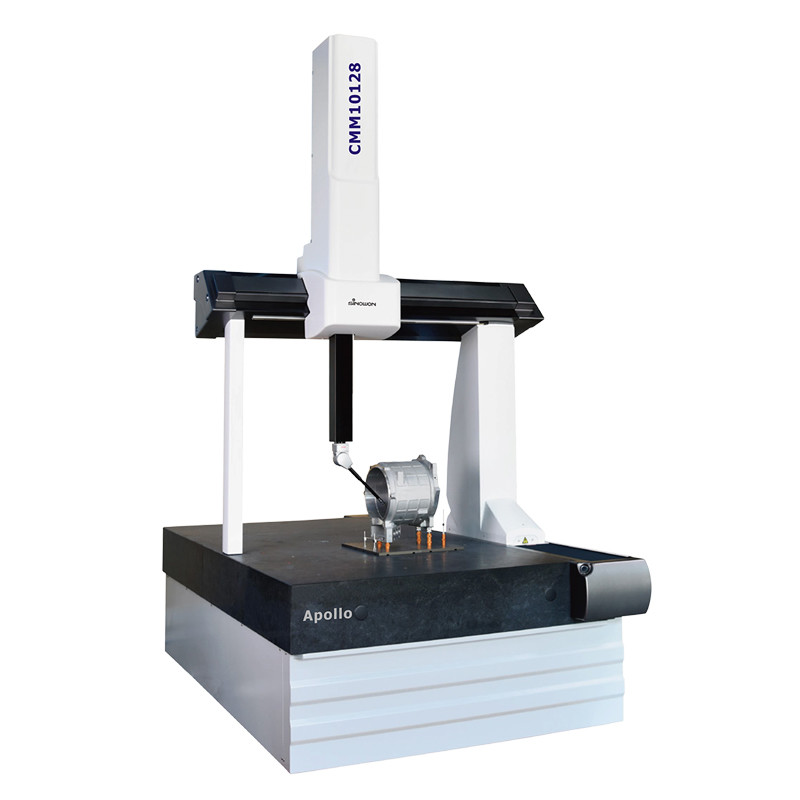

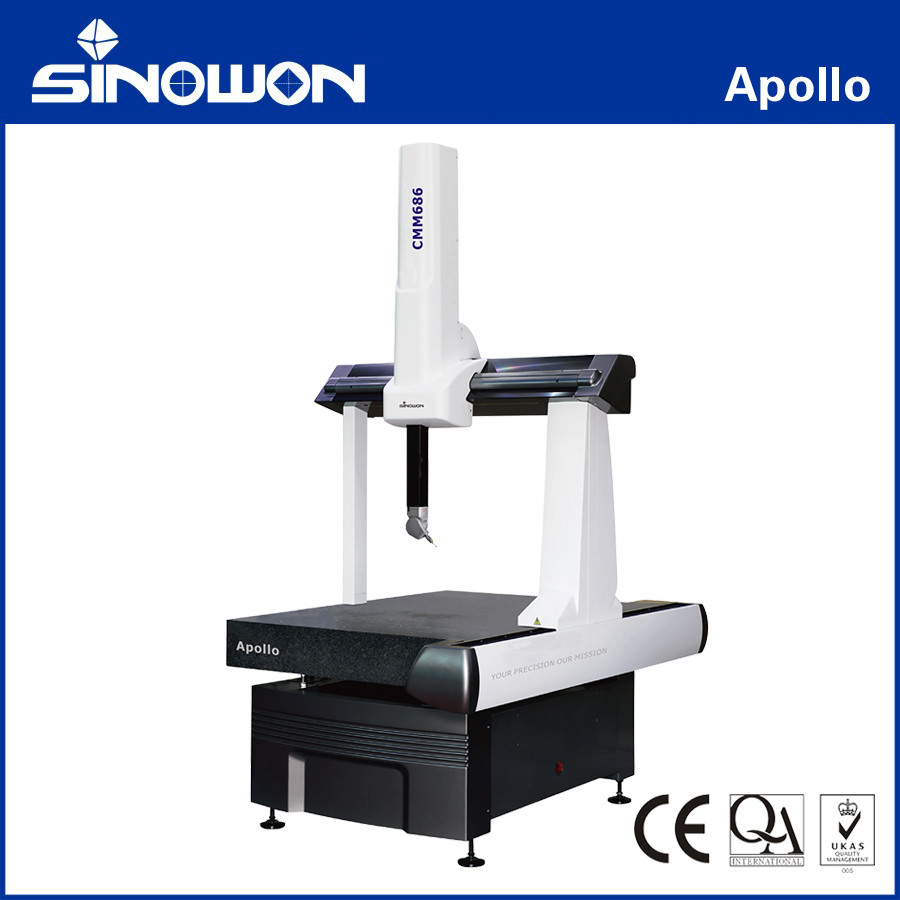

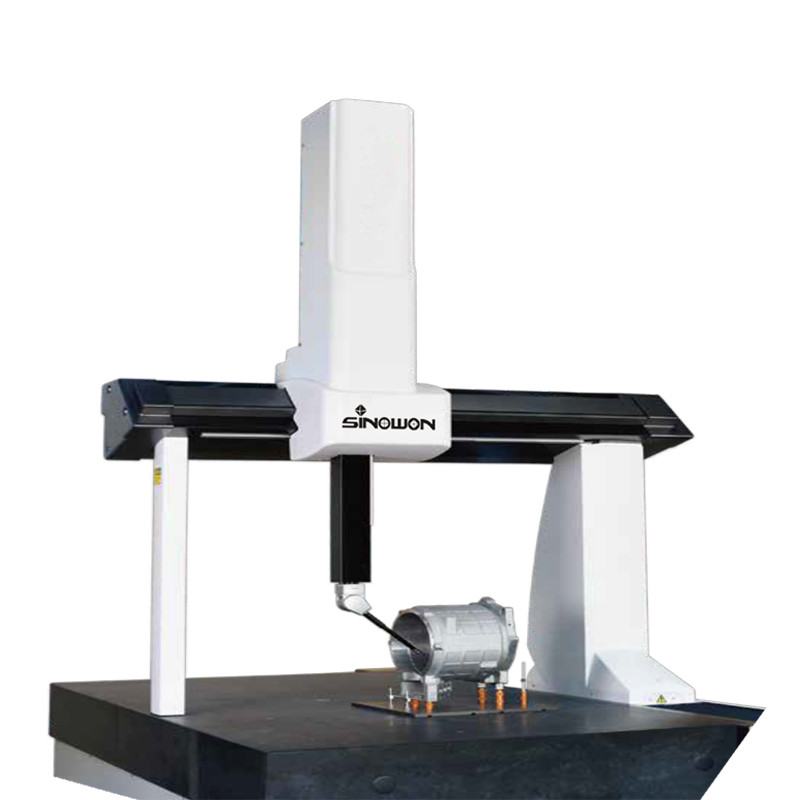

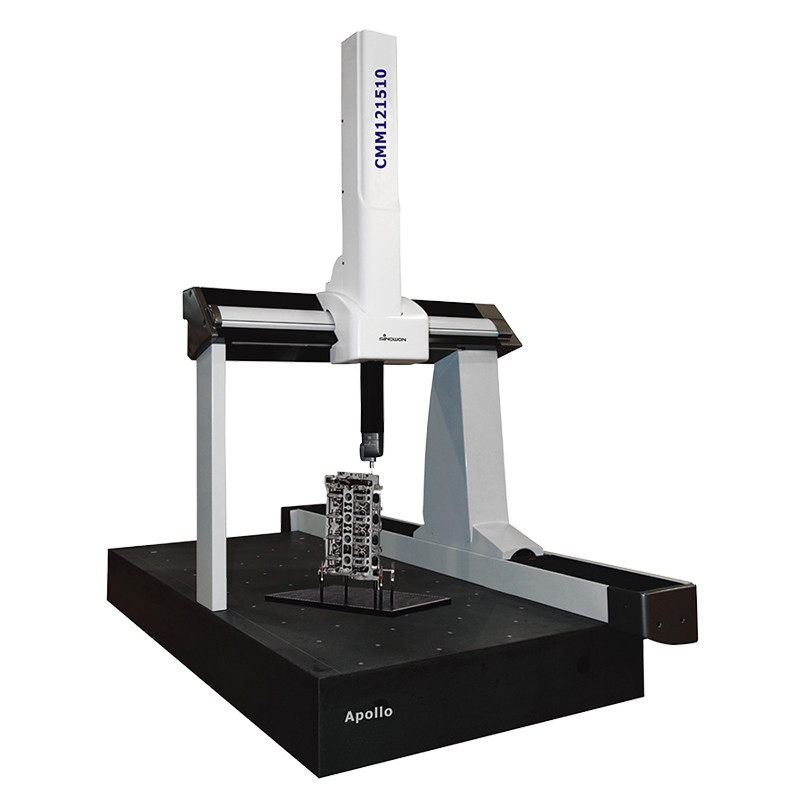

Máquina de medição de coordenadas da série Apollo

Máquina de medição de coordenadas da série Apollo 0

Introdução ao produto:

Apollo é um CMM totalmente automático altamente competitivo, equipado com um poderoso software de medição Rational-DMIS, intuitivo, inteligente e eficiente, com módulos de medição ricos, forte capacidade de edição,forte compatibilidade, satisfazer plenamente as necessidades de medição personalizadas.

É amplamente utilizado em: indústria de peças de automóveis, moldagem por injecção e indústria de moldes, indústria de eletrônicos 3C, indústria de corte e ferramentas,indústria de usinagem de precisão e outras aplicações industriais de metrologia, incluindo a inspecção dos produtos e da inspecção dos aparelhos.

Características do produto:

Balanço pneumático:O eixo Z adota balanço pneumático ajustável, que move suavemente e freia automaticamente para garantir a segurança.
Tabela:Uma mesa monolítica de granito pesada e estável reduz os efeitos das vibrações.
Estrutura:A estrutura de ponte móvel proporciona um espaço de medição mais aberto.
Ferrovia de guia:O sistema de condução da cauda de pombal integrado, que melhora a precisão de funcionamento de toda a máquina.
Projeto de feixe triangular de precisão:Melhorar a rigidez da máquina e abaixar o centro de gravidade do feixe, melhorar a precisão e a repetibilidade da máquina.
Design de armação totalmente de alumínio:Deformação constante de todas as peças em caso de variações de temperatura para uma fácil compensação.
Posicionamento remoto do motor de tração:reduzir a massa em movimento, aumentar a velocidade e evitar o impacto do aquecimento do motor no desempenho da máquina.

Apollo.564 /686 /8xx6 Especificações:

Modelo	Erro máximo admissível MPE ((μm), L ((mm), (ISO10360-2)						3D Max. Velocidade (mm/s)	3D Max. Aceleração (mm/s2)
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
Apollo 564	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
Apollo 686	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
Apollo 8106	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
Apollo 8126	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
Apollo 8156	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470

Configuração da sonda para ensaios de desempenho:

HHH-MI: A sonda tem 21 mm de comprimento, o diâmetro da ponta é de 4 mm;

HP-TMe/HP-THDe: Medição de força padrão, a sonda tem 10 mm de comprimento, o diâmetro da ponta é de 4 mm.

As métricas de desempenho são válidas nas seguintes condições:

Temperatura ambiente padrão: 18 - 22°C

Alterações da temperatura ambiente: 1°C/h - 2°C/24h

Gradiente de temperatura: 1°C/m

Umidade relativa: 25% - 75%

Diagrama de estrutura:

Máquina de medição de coordenadas da série Apollo 1

Modelo	Distância de viagem ((mm)			Dimensões ((mm)			Luzes diurnas ((mm)			Peso máximo da peça medida (kg)	Peso da máquina (kg)
Modelo	X	Y	Z	Lx	- Não.	Lz	Dx	Ds	Dz1	Peso máximo da peça medida (kg)	Peso da máquina (kg)
Apollo 564	500	600	400	1055	1535	2247	634	114	594	300	590
Apollo 686	600	800	600	1150	1735	2630	734	114	794	300	730
Apollo 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
Apollo 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
Apollo 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379

Apollo.10xx8 Especificações:

Modelo	Erro máximo admissível MPE ((μm), L ((mm), (ISO10360-2)						3D Max. Velocidade (mm/s)	3D Max. Aceleração (mm/s2)
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
Apollo 10128	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10158	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10218	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10308	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470

Configuração da sonda para ensaios de desempenho:

HHH-MI: A sonda tem 21 mm de comprimento, o diâmetro da ponta é de 4 mm;

HP-TMe/HP-THDe: Medição de força padrão, a sonda tem 10 mm de comprimento, o diâmetro da ponta é de 4 mm.

As métricas de desempenho são válidas nas seguintes condições:

Temperatura ambiente padrão: 18 - 22°C

Alterações da temperatura ambiente: 1°C/h - 2°C/24h

Gradiente de temperatura: 1°C/m

Umidade relativa: 25% - 75%

Diagrama de estrutura:

Modelo	Distância de viagem ((mm)			Dimensões ((mm)			Luzes diurnas ((mm)			Peso máximo da peça medida (kg)	Peso da máquina (kg)
Modelo	X	Y	Z	Lx	- Não.	Lz	Dx	Ds	Dz1	Peso máximo da peça medida (kg)	Peso da máquina (kg)
Apollo 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
Apollo 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
Apollo 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
Apollo 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400

Apollo.12xx10 /15xx10/15xx12 Especificações

Modelo	Erro máximo admissível MPE ((μm), L ((mm), (ISO10360-2)				3D Max. Velocidade (mm/s)	3D Max. Aceleração (mm/s2)
	HH-MI		HP-TMe
	MPEE	MPEP	MPEE	MPEP
Apollo 121510	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 122210	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 123010	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 152210	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
Apollo 153010	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
Apollo 152212	4.3+L/300	4.8	4.1+L/300	4.6	433	1040
Apollo 153012	4.3+L/300	4.8	4.1+L/300	4.6	433	1040

Configuração da sonda para ensaios de desempenho:

HHH-MI: A sonda tem 21 mm de comprimento, o diâmetro da ponta é de 4 mm;

HP-TMe/HP-THDe: Medição de força padrão, a sonda tem 10 mm de comprimento, o diâmetro da ponta é de 4 mm.

As métricas de desempenho são válidas nas seguintes condições:

Temperatura ambiente padrão: 18 - 22°C

Alterações da temperatura ambiente: 1°C/h - 2°C/24h

Gradiente de temperatura: 1°C/m

Umidade relativa: 25% - 75%

Diagrama de estrutura:

Máquina de medição de coordenadas da série Apollo 3

Modelo	Distância de viagem ((mm)			Dimensões ((mm)			Luzes diurnas ((mm)			Peso máximo da peça medida (kg)	Peso da máquina (kg)
Modelo	X	Y	Z	Lx	- Não.	Lz	Dx	Ds	Dz1	Peso máximo da peça medida (kg)	Peso da máquina (kg)
Apollo 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
Apollo 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
Apollo 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
Apollo 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
Apollo 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
Apollo 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
Apollo 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076

RationalDMIS2Software de medição:

Obteve a certificação ANSI, ISO, GB, PTB, sempre sincronizada com padrões avançados e conceitos de design avançados,e suporta plenamente o popular protocolo de controlo I++ internacionalTem uma interface de software fácil de usar e simples, uma operação rápida única de arrastar e soltar e uma ligação perfeita com dados CAD.que fornece uma solução de medição completa para as empresas.

O software DMIS racional integra módulos CAD, de parede fina e de digitalização para atender às crescentes necessidades de medição dos nossos clientes.

Características do DMIS racional:

● Suporta IGES, STEP, DXF, STL, XYZ e outros formatos;

● Suporta CATIA, UG, PRO-E, Solidworks, Parasolid interface de leitura direta;

● Detecção inteligente: simulação em tempo real do caminho de detecção, otimização automática do caminho de detecção;

● Cálculo completo e rápido da tolerância: em conformidade com GB, ISO, Y14.5, ANSI, DIN, AGMA e outras normas;

● Produção de relatórios diversificados; Suporte a HTML, Excel, PDF, OUT, formato TXT;

● Muitos módulos especiais: análise estatística de SPC, imagem composta CCD, digitalização a laser de linha, análise de lâmina, análise de engrenagem de involução cilíndrica, análise de câmera, programação de rede, relatório de rede;

● O algoritmo central é certificado pela PTB (Physical-Technical Bundesanstalt).

DetecçãoSSistema:

HH-MI Cabeça de indexação manual

O HH-MI é uma cabeça de sonda indexável manualmente, dotada de uma sonda de disparador de toque de alta precisão integrada.A cabeça da sonda é capaz de indexar em incrementos de 15° e pode atingir 168 posições únicas sem a necessidade de requalificaçãoA cabeça pode ser facilmente bloqueada, desbloqueada e girada com uma mão. A sonda de disparo integrada pode ser ajustada manualmente para permitir uma ampla gama de combinações de sondas.

Repetitividade da posição	1.5 μm
Aumentos	15°
Rotação angular	A=0°-90° B=±180°
Direcções de medição	±X ±Y +Z
Força de disparo ajustável	0.1N-0.3N
Comprimento máximo do lápis	100 mm

HH-MI-M Cabeça de indexação manual

O HH-MI-M é uma cabeça de sonda indexável manualmente. O HH-MI-M tem indicadores de desempenho semelhantes ao HH-MI, mas em vez de ser um sistema de cabeça integrado,É fornecido com o seu próprio adaptador e é compatível com qualquer uma das sondas correspondentes..

Repetitividade da posição	1.5 μm
Aumentos	15°
Número total de posições	168
Rotação angular	A=0°-90° B=±180°
Duração máxima da extensão	50 mm

HH-A-M7.5 cabeça de rotação automática

O HH-A-T5 é uma cabeça de sonda motorizada indexável com operação de alta velocidade e alto binário de rotação.A cabeça da sonda é equipada com uma junção cinemática (TKJ) que pode ser ligada a um Multiwire para dar suporte multi-sensorO TKJ pode ser alterado manualmente ou automaticamente sem a necessidade de requalificação.

7.5° e pode atingir 720 posições únicas.

Repetitividade da posição	0.5 μm
Aumentos	7.5°
Número total de posições	720
Rotação angular	A=0°-105° B=±180°
Velocidade de rotação	90° em 2 segundos
Duração máxima da extensão	300 mm
