Máquinas de medição de coordenadas CMM de ponte móvel Naquina 686 CE Certificado

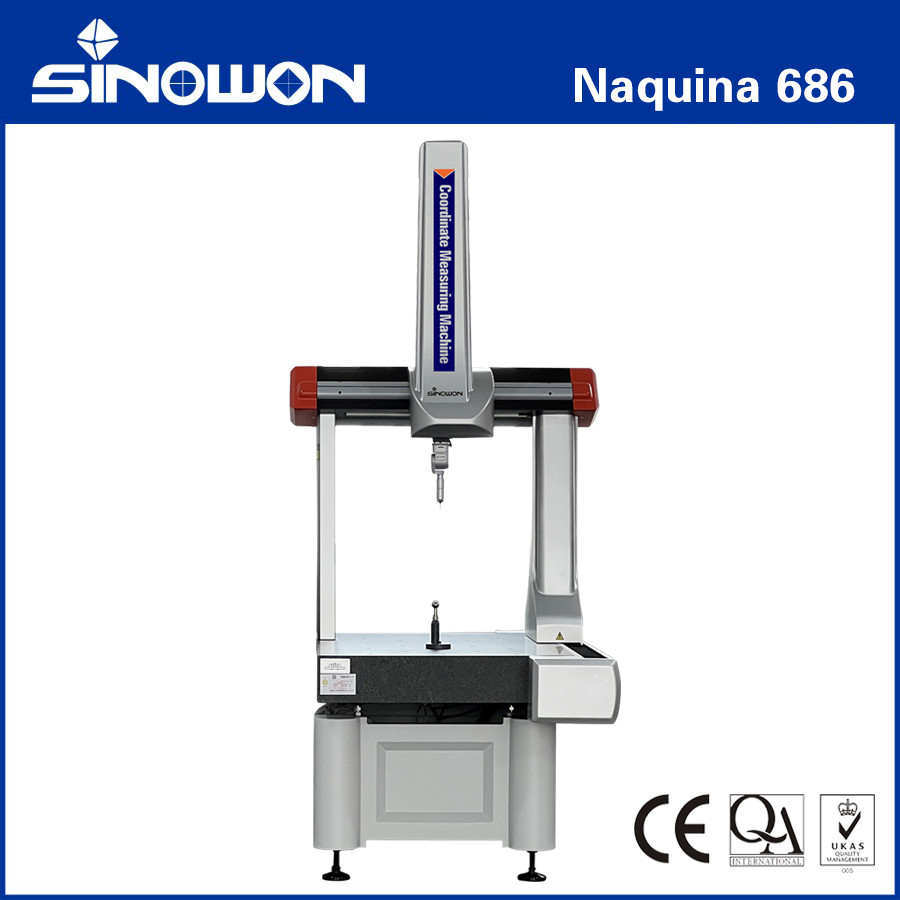

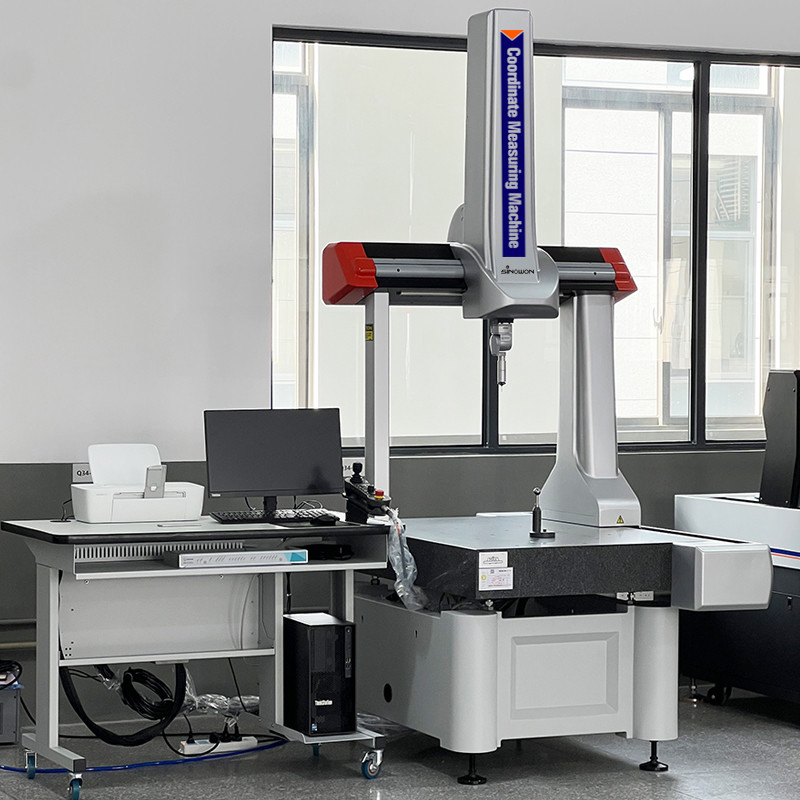

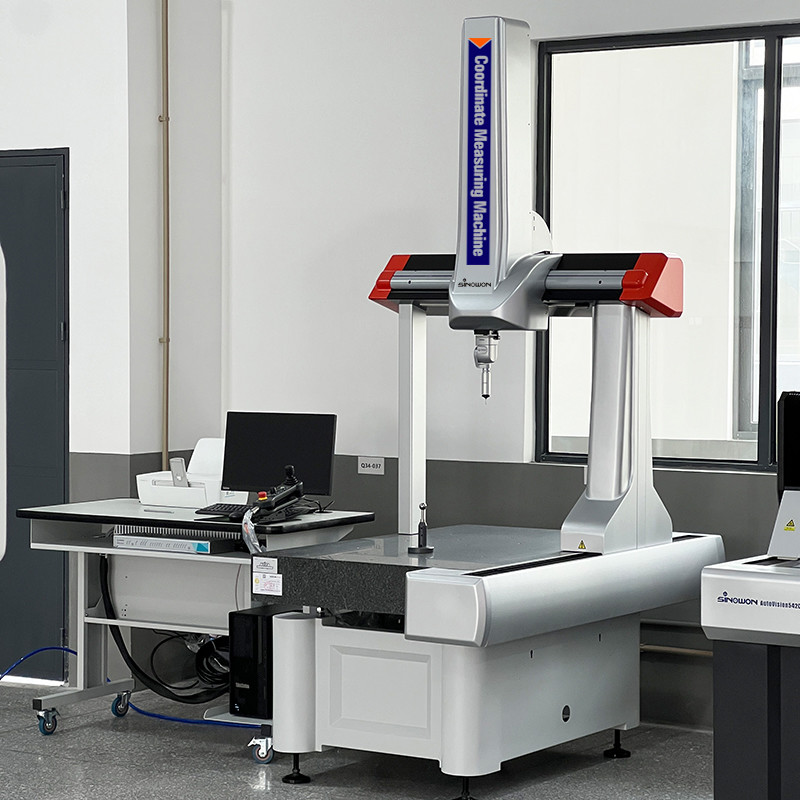

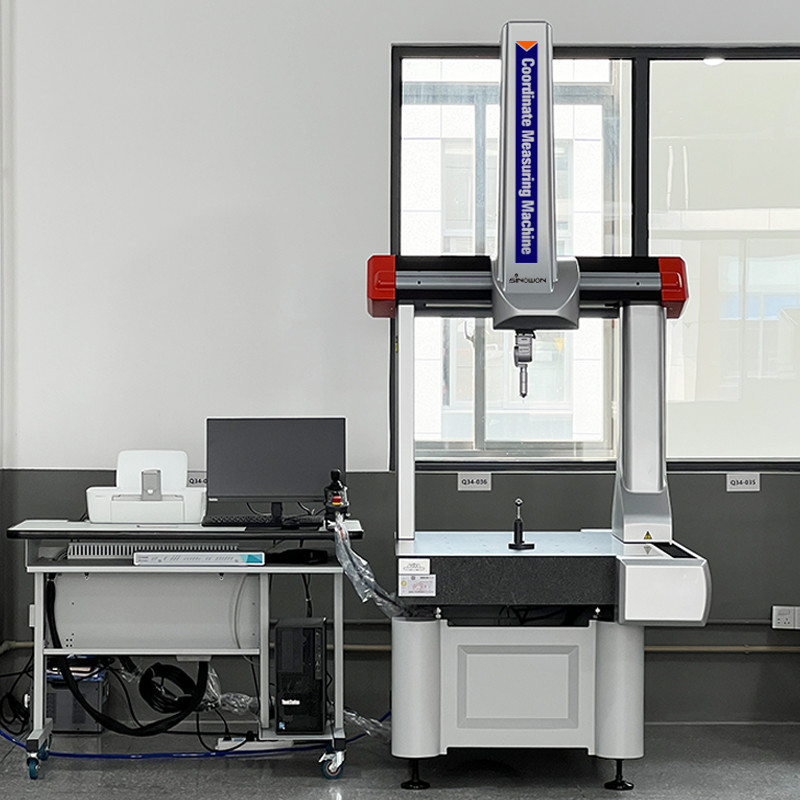

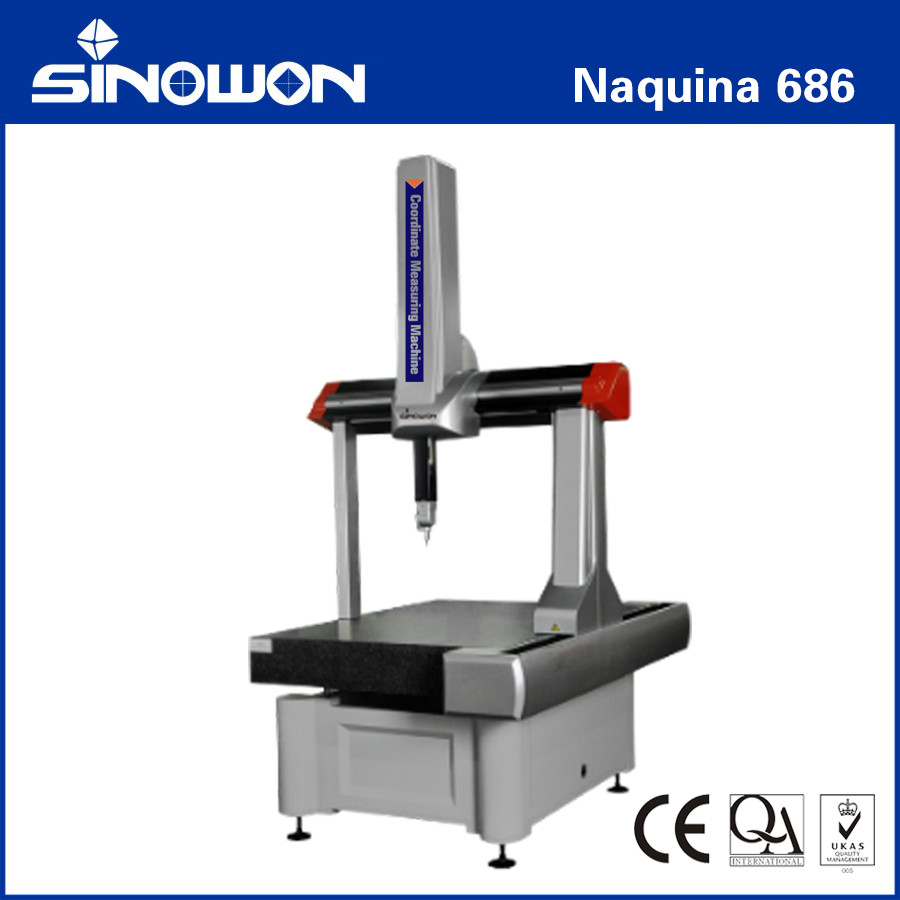

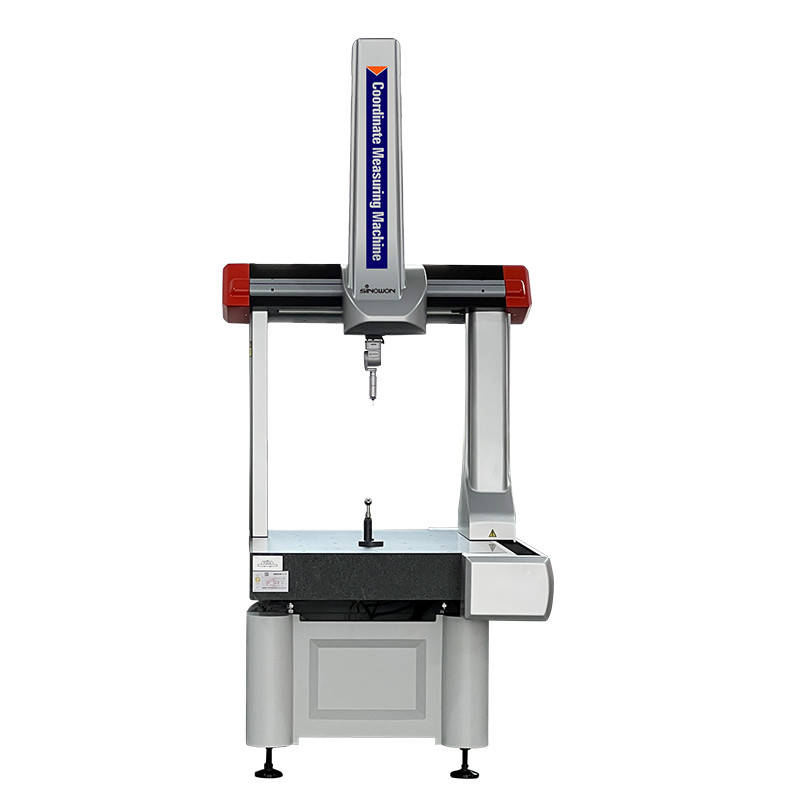

Ponte Móvel Máquina de Medição por Coordenadas Naquina686

Descrição Técnica

Destaque Técnico:

• TRICISION distinto^TM design de ponte para o feixe X oferece uma relação ideal rigidez-massa. A ponte de liga leve é 25% mais rígida do que os designs tradicionais e o trilho X tem um centro de gravidade 50% mais baixo para um movimento suave e preciso. Uma separação de rolamentos mais ampla do que os designs de pontes concorrentes garante um melhor controle da rotação do eixo da ponte para uma precisão de medição volumétrica precisa, erros de repetibilidade reduzidos, aceleração/desaceleração aumentada e maior produtividade de medição.

• Guia de cauda de andorinha usinada com precisão patenteada no eixo Y melhora a precisão e repetibilidade da CMM.
• O modo de transmissão de todos os eixos da máquina é correia dentada, cuja estrutura compacta e antiderrapante a torna excelente em alta velocidade, baixo ruído e fácil manutenção.
• Contrapeso pneumático (ajustável) para o eixo Z, o que faz com que o eixo Z opere de forma estável, com freio automático em condição de emergência e mantenha a CMM em segurança.
• As escalas (ouro e aço) da German Heidenhain são certificadas pela PTB (Physikalisch-Technische Bundesanstalt), um instituto nacional alemão de ciência e tecnologia. Sua excelente veracidade e coerência de expansividade térmica garantem a compensação térmica exata e estável.
• Motores de acionamento montados remotamente reduzem a massa em movimento para uma configuração mais rápida e dissipam o calor da estrutura da máquina.
• Equipado com o sistema de controle de digitalização Naquina, o Inspector pode realizar a digitalização contínua com a sonda de digitalização Leitz X1.
• Equipado com o poderoso software de medição (RationalDMIS), que é insuperável, o Inspector pode lidar com quaisquer tarefas comuns de medição e inspeção da oficina.

Especificações:
