Máquina de medição de pontes móveis semiautomáticas de coordenadas Equipamento de medição CMM

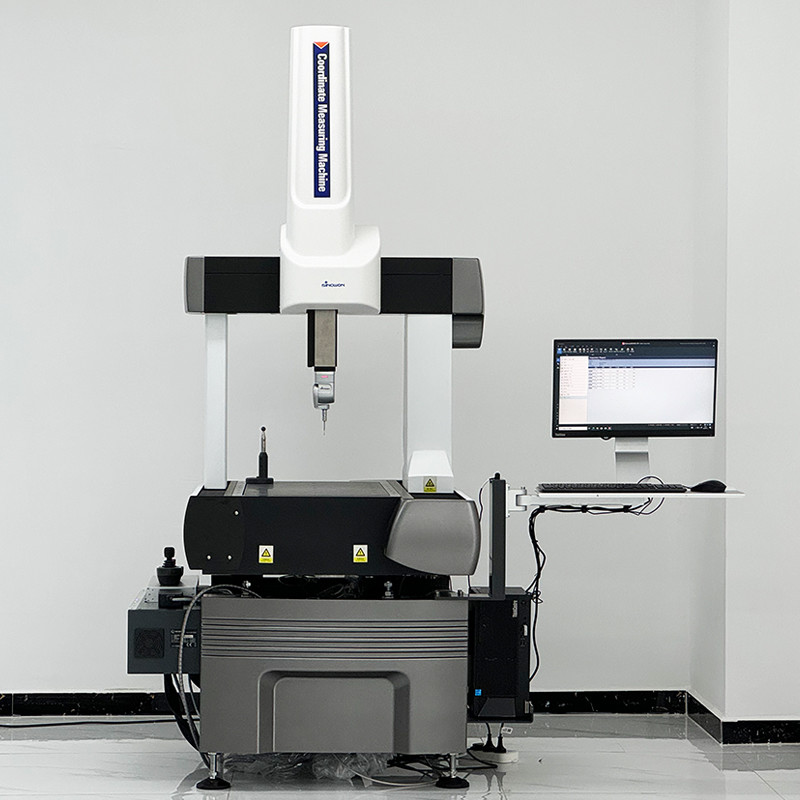

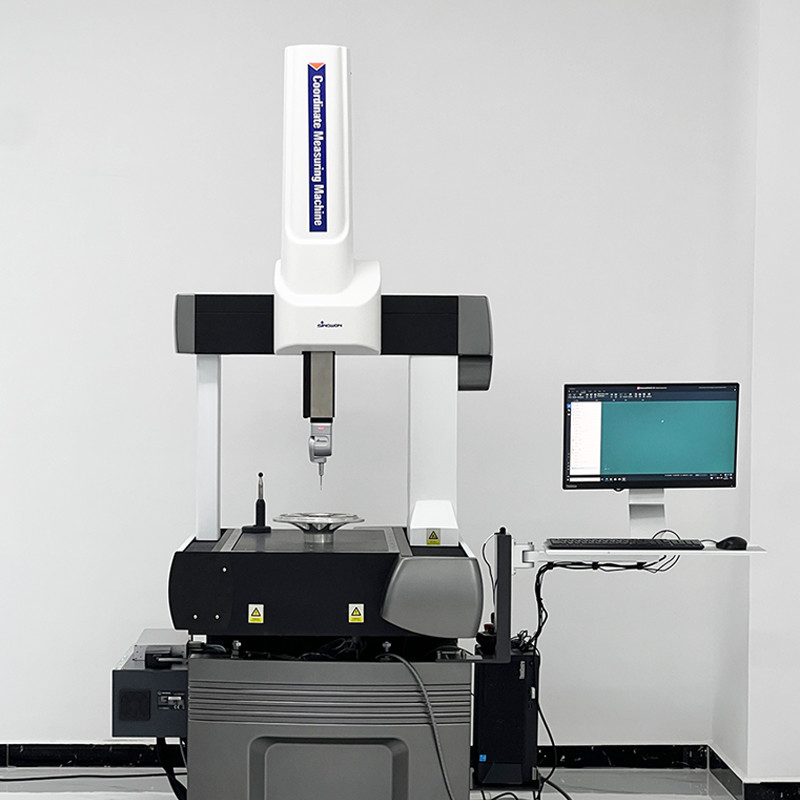

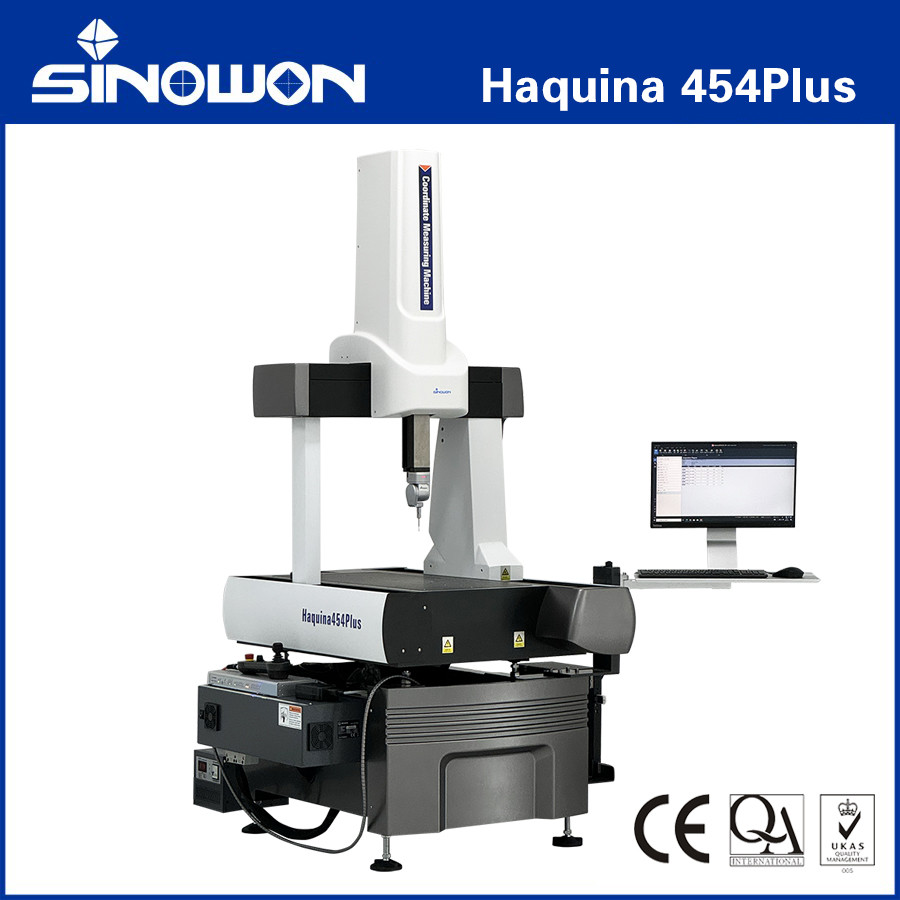

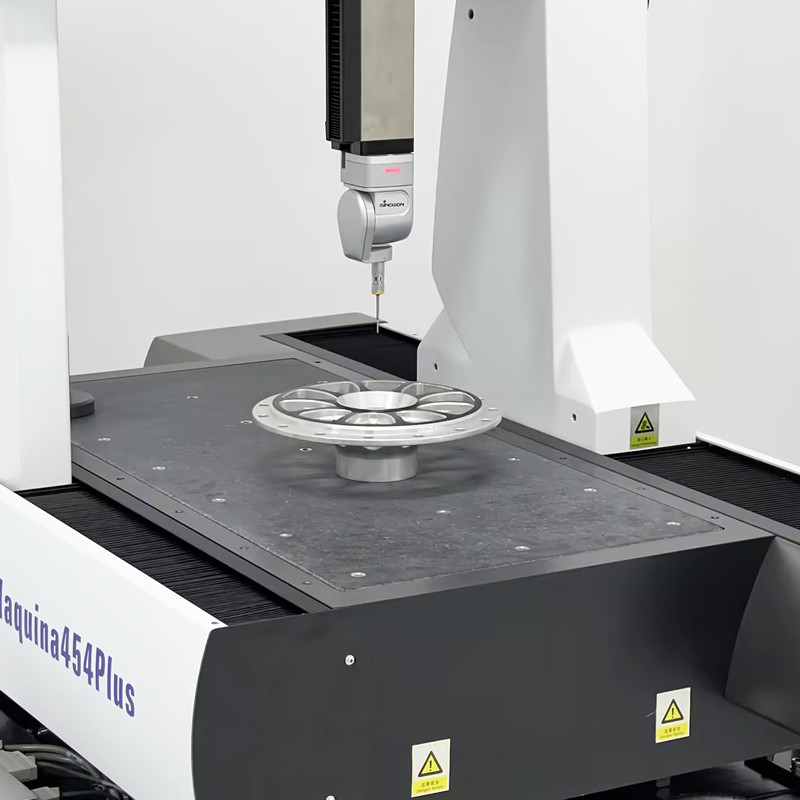

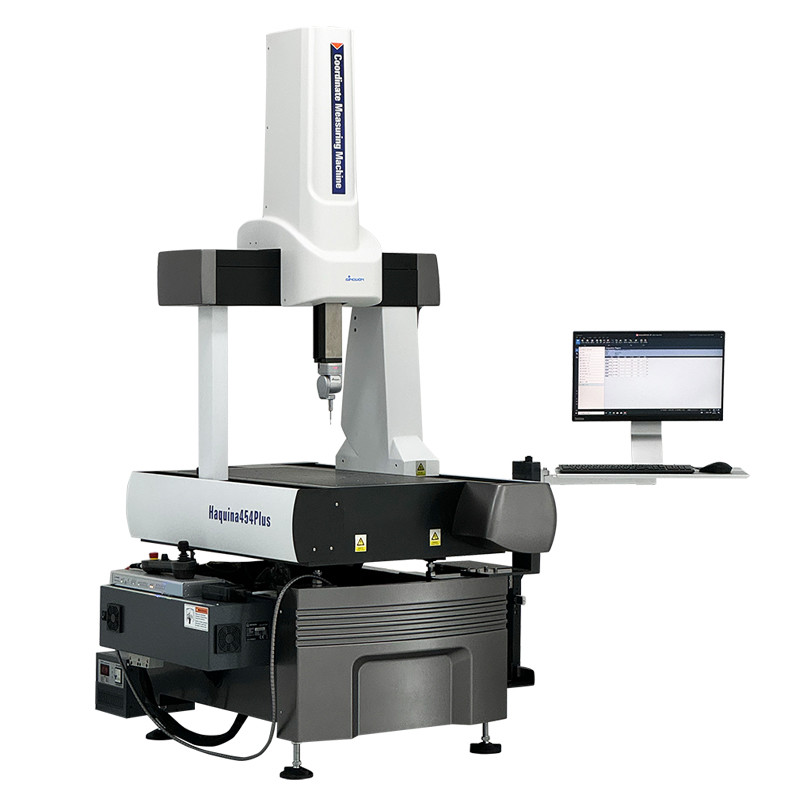

Ponte Móvel Semi-Automática Máquina de Medição por Coordenadas Haquina454Plus

Descrição Técnica

Destaque Técnico:

• Pelo design anti-incrustante de três eixos, você pode resistir muito bem à poeira e detritos, garantindo assim a estabilidade e precisão do sistema de precisão.
• Sistema de compensação de temperatura: três eixos da máquina e peça possuem um sensor de temperatura de alta precisão. Ele pode garantir a precisão em diferentes temperaturas. É muito eficiente e confiável sem garantir a precisão da peça de trabalho em diferentes temperaturas, sem temperatura constante.
• Garanta o melhor desempenho de movimento com trilho guia linear de aço inoxidável de alta confiabilidade, motor de alto desempenho e mecanismo de transmissão de alto desempenho.
• O sistema padrão de isolamento de vibração passiva pode lidar com a maioria das fontes de vibração.
• Estrutura compacta sem fonte de ar.
• Equipado com o poderoso software de medição (RATIONAL-DMIS), que é insuperável, o Inspector pode lidar com quaisquer tarefas comuns de medição e inspeção de oficina.

Pecificações:

Especificações Ambientais:

Observação: O Guia de Preparação do Local ajudará o cliente a saber como atender aos Requisitos do Ambiente.

MMCSoftware de Medição e Inspeção:

A External-array Software, Inc foi estabelecida no início de 2001. Temos mais de 25 anos de experiência bem-sucedida em desenvolvimento de software para MMC, o RationalDMIS como uma nova geração de software para MMC, é desenvolvido sob total independência, caracterizado por sua funcionalidade direta, poderosa e altamente eficiente. Ele não apenas tem sido altamente elogiado por especialistas na indústria de MMC desde que foi lançado no mercado, mas também ganha a confiança dos clientes. As vendas globais têm mais de 10.000 conjuntos.

Alguns dos clientes incluem: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker…

• O RationalDMIS está sempre em sintonia com os padrões avançados mundiais, desde o início do projeto, o RationalDMIS é completamente desenvolvido com base no DMIS e é um dos softwares de MMC no mundo que suporta altamente o Padrão DMIS.

• Interface de usuário única e breve, sem janelas pop-up, sem processo complicado de entrada e verificação, evite a redundância da interface causada por mais de uma janela pop-up. Arrastar e soltar maximizou a simplicidade do processo de operação.

• O RationalDMIS suporta I++, passou com sucesso na autenticação da PTB.

• Integra perfeitamente os dados CAD com o processo de programação e medição da MMC, utilizando as poderosas ferramentas de simulação e prevenção de colisão padrão no RationalDMIS

• Exibição 100% gráfica: Todos os processos de operação podem ser exibidos 100% em gráficos.

• De acordo com vários padrões: ISO / ANSI / DIN / GB …
• Avalia várias tolerâncias: Distância, Ângulo, Angularidade, Perpendicularidade, Paralelismo, Posição, Cilindricidade, Concentricidade, Desvio Circular, Desvio Total, Circularidade, Ângulo do Cone, Diâmetro, Raio, Planicidade, Retidão, Perfil do Ponto, Perfil da Curva, Perfil da Superfície, Simetria, Largura.
• Relatórios de saída diversificados: Saída de texto tradicional, Saída gráfica, Relatório de erro de forma …
• Saída de várias formas, incluindo HTML, Excel, PDF, DMO, etc.
• Suporte a modelos de saída definidos pelo usuário.






• Módulos Especiais do RationalDMIS, incluindo SPC, CCD, Laser, Lâmina, Engrenagem, Cames, NetOffline, NetReport, Tradutor Nativo UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod.
• Poderoso módulo CWS: o software suporta o uso da detecção CWS e pode ser aplicado à detecção do contorno da superfície curva de vidro 3D, como vidro curvo de telefone celular e vidro do painel de instrumentos automotivos.

Sistema de Sonda:

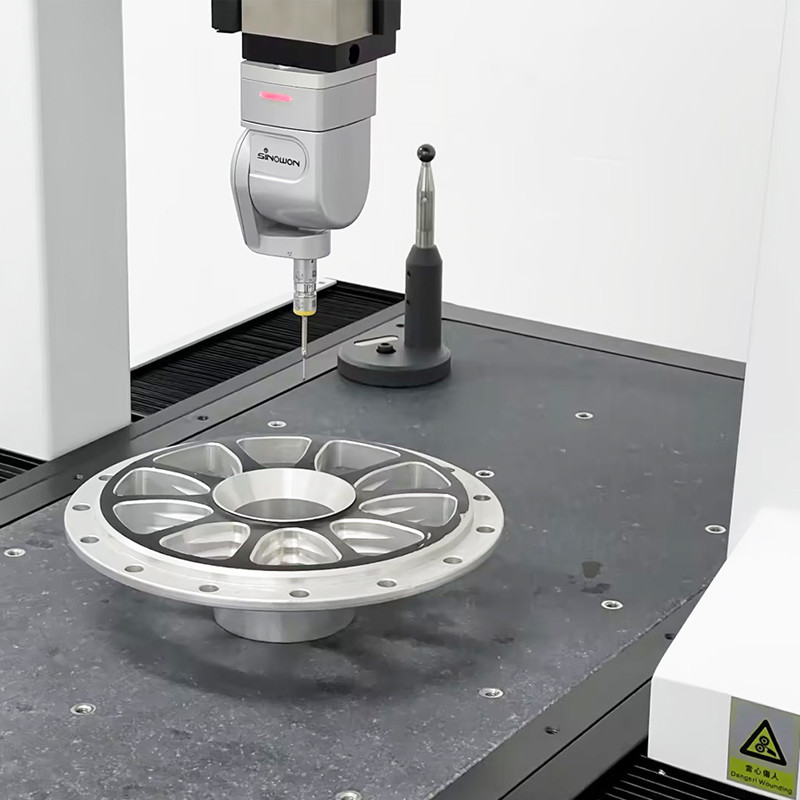

Cabeça de Sonda de Indexação Manual Renishaw MH20i

MH20i é uma cabeça de sonda ajustável manualmente com troca de módulo da Renishaw.

Ele incorpora a montagem cinemática TP20 com indexação de 2 eixos.

Ele pode atingir 168 posições repetíveis em incrementos de 15°. Um módulo de força padrão também incluído.

Características
Eixo indexável A (Passo)	de 0° a 90°, passo de 15°
Eixo indexável B (Rotação)	±180°, passo de 15°
Peso	210 g
Repetibilidade de posicionamento	1.5 µm
Barra de extensão máx.	75 mm
Características TP20
Direções de detecção	5 vias, ±X, ± Y, +Z
Repetibilidade unidirecional	0.35 µm
Repetibilidade de troca de módulo	2.0 µm
