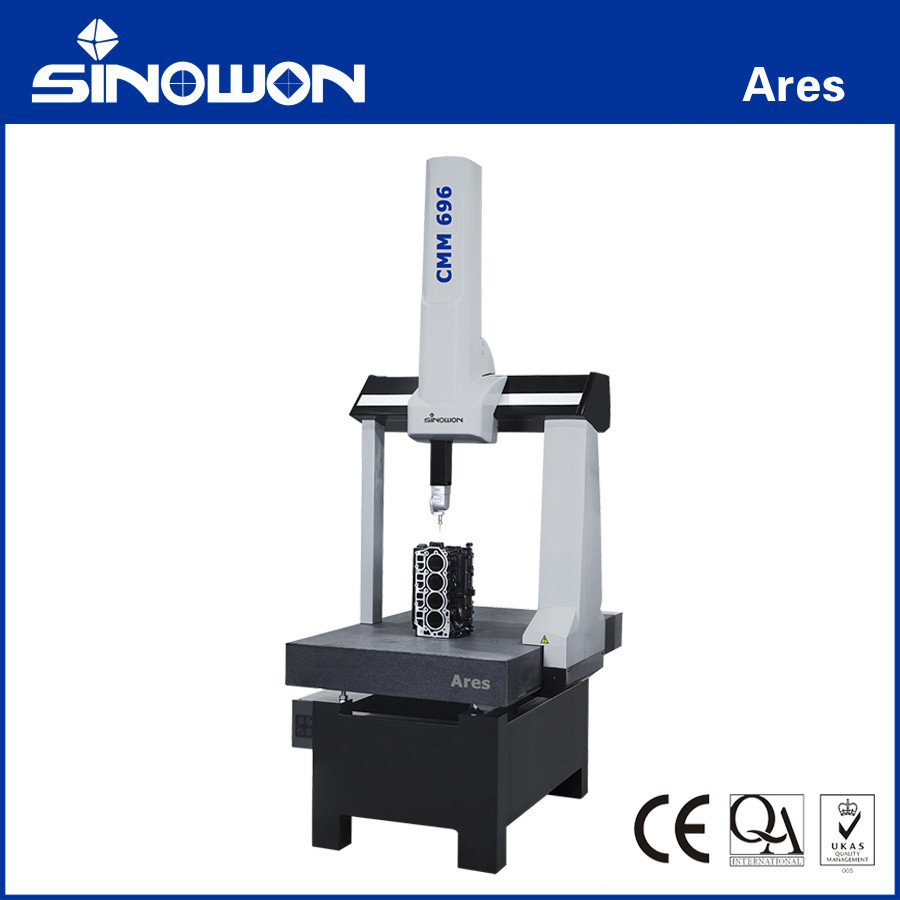

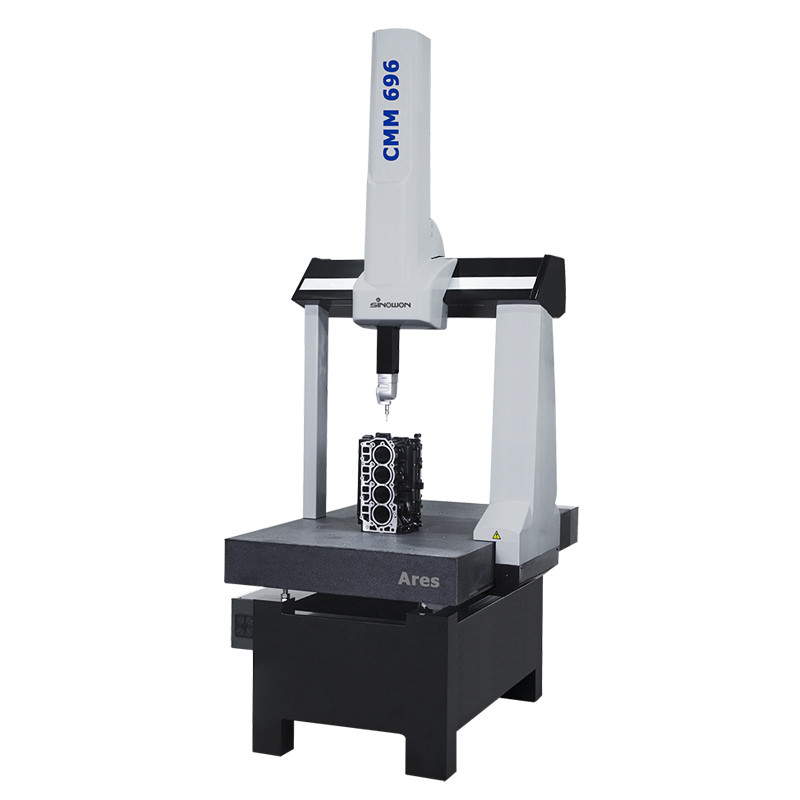

Máquina de medição de coordenadas econômicas AresSérie
Introdução:
A unidade principal do Ares adota uma estrutura totalmente de alumínio e, ao mesmo tempo,Uma ampla gama de princípios de análise de elementos finitos de projeto assistido por computador e princípios de projeto modular são aplicados no processo de projeto. Isto faz com que o sistema de máquina inteiro têm melhor resistência à temperatura e de deformação / resistência à torção, melhorar a estabilidade da estrutura espacial de toda a máquina,e reduzir a influência da micro-deformação estruturalO design do rolamento de ar distribuído de circuito fechado otimiza o movimento mecânico do eixo da máquina de medição.Como resultado,, o sistema completo apresenta um elevado grau de repetibilidade durante o processo de medição e a estabilidade a longo prazo do sistema.
FAlimentação:
O feixe de direcção X adota a tecnologia de feixe triangular de precisão de ultra-alta rigidez (Tricision ®).e é o melhor projeto estrutural para garantir estabilidade e rigidez.
Os três eixos são todos accionados por cintas síncronas, que são compactas, não deslizantes, rápidas, de baixo ruído e fáceis de manter.
O equipamento é equipado com um software de medição de coordenadas, que pode satisfazer todas as necessidades gerais de inspecção no chão da fábrica.
l Podemos fornecer soluções de projecto integradas profissionais (incluindo fundações, redução de vibrações, salas climatizadas, carregamento e descarregamento, etc.).
Especificações:
|
Modelo
|
Erro máximo admissível MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Velocidade (mm/s) |
3D Max. Aceleração (mm/s2)
|
| HP-TMe |
HP-THDe |
| E0/E150 |
PFTU |
R0 |
E0/E150 |
PFTU |
R0 |
| Ares 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Ares 8116 |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Modelo
|
Distância de viagem ((mm) |
Dimensões ((mm) |
Peso máximo da peça de trabalho medida (kg) |
Peso da máquina (kg) |
| X |
Y |
Z |
Lx |
- Não. |
Lz |
| Ares 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Ares 8116 |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Configuração da sonda para ensaios de desempenho:
HP-TMe/HP-THDe: medição de força padrão.
As métricas de desempenho são válidas nas seguintes condições:
Temperatura ambiente padrão:18 - 22°C;
Alterações da temperatura ambiente:1°C/h - 2°C/24h;
Gradiente de temperatura:1°C/m;
Umidade relativa: 25% - 75%
|
Diagrama de estrutura:
RationalDMIS2Software de medição:
Obteve a certificação ANSI, ISO, GB, PTB, sempre sincronizada com padrões avançados e conceitos de design avançados,e suporta plenamente o popular protocolo de controlo I++ internacionalTem uma interface de software fácil de usar e simples, uma operação rápida única de arrastar e soltar e uma ligação perfeita com dados CAD.que fornece uma solução de medição completa para as empresas.
O software DMIS racional integra módulos CAD, de parede fina e de digitalização para atender às crescentes necessidades de medição dos nossos clientes.
Características doDMIS racional:
Suporta os formatos IGES, STEP, DXF, STL, XYZ e outros;
Suporta CATIA, UG, PRO-E, Solidworks, Parasolid interface de leitura direta;
l Detecção inteligente: simulação em tempo real do percurso de detecção, otimização automática do percurso de detecção;
Calculo completo e rápido das tolerâncias: em conformidade com GB, ISO, Y14.5, ANSI, DIN, AGMA e outras normas;
Output de relatório diversificado; suporte ao formato HTML, Excel, PDF, OUT, TXT;
l Muitos módulos especiais: análise estatística de SPC, imagem composta CCD, digitalização a laser de linha, análise de lâmina, análise de engrenagem de involução cilíndrica, análise de câmera, programação de rede, relatório de rede;
l O algoritmo central é certificado pela PTB (Physical-Technical Bundesanstalt).
