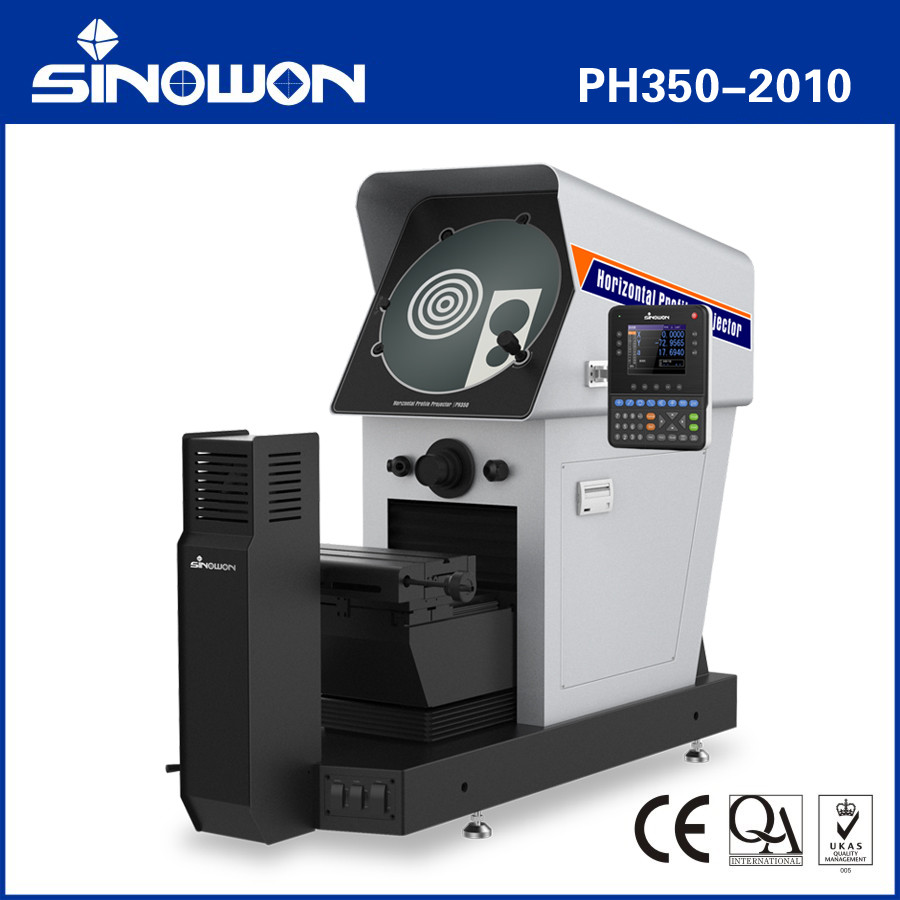

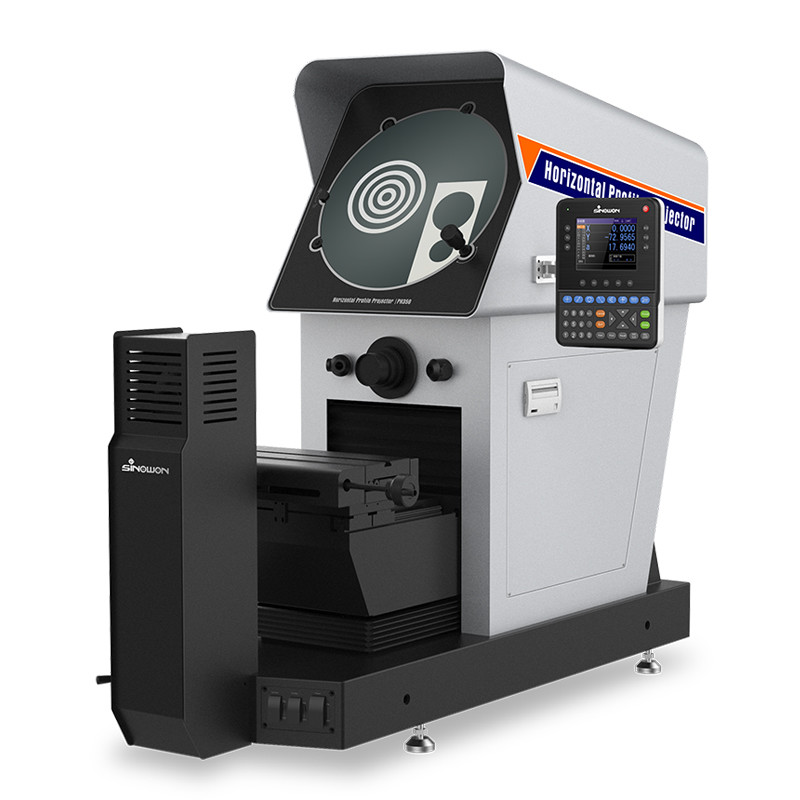

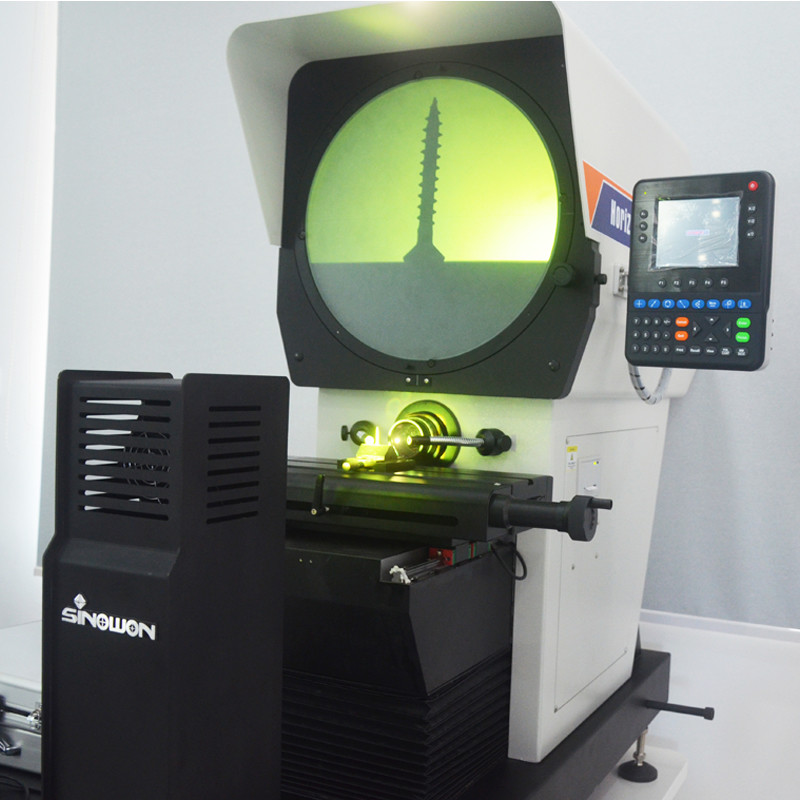

Ø350 mm Projector de perfil horizontal digital PH350-2010
Características:
- O sistema de elevação adota trilho de guia linear e acionamento por parafuso de precisão, o que torna a ação de elevação mais confortável e estável;
- Refletor do processo de revestimento, imagem mais clara e excelente resistência ao pó;
- A luz de contorno e de superfície ajustável, para satisfazer a procura de peças de trabalho diferenciadas;
- Iluminação LED importada de alta luminosidade e longa vida útil, para garantir a precisão da medição exigida;
- Sistema óptico de alta resolução com imagem clara e erro de ampliação inferior a 0,08%;
- Sistema de refrigeração de ventilador bi-axial potente, aumentando significativamente a vida útil;
- DRO DP400 potente e colorido, realização de medições 2D rápidas e precisas;
- Mini-impressora incorporada, pode imprimir e salvar dados;
- Com objetiva 10X padrão, opcional, objetiva 20X, 50X, mesa rotativa, interruptor de pé, pinça, etc.
Especificações:
| Commodity |
Projector de perfil horizontal digital |
| Modo |
PH350-2010 |
| Código # |
512-350 |
| Tamanho do estágio de trabalho |
355x126 mm |
| Viagem de fase de trabalho |
200x100 mm |
| Concentração |
90 mm |
| Precisão |
≤3+L/200 ((um) |
| Resolução |
0.0005mm |
|
Peso de carga
|
15 kg |
| Ecrã |
Diâmetro do ecrã: φ380 mm, alcance eficaz ≥ Ø350 mm
|
| Ângulo de rotação 0~360°;Resolução: 1° ou 0,01°, precisão 6° |
| Leitura digital |
DP400 Leitor digital LCD multifunção colorido |
| Iluminação |
Iluminação de contorno:3.2V/10W LED
Iluminação de superfície: lâmpada halogénica de 220 V/130 W
|
| Ambiente de trabalho |
Temperatura: 20°C ± 5°C, Umidade: 40%-70%RH |
| Fornecimento de energia |
AC110V/60Hz; 220V/50Hz, 200W |
Lente de visão:
| Lente de objetivo |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Campo de visão |
Φ35 mm |
Φ17,5 mm |
Φ7 mm |
| Distância |
75 mm |
69 mm |
44 mm |

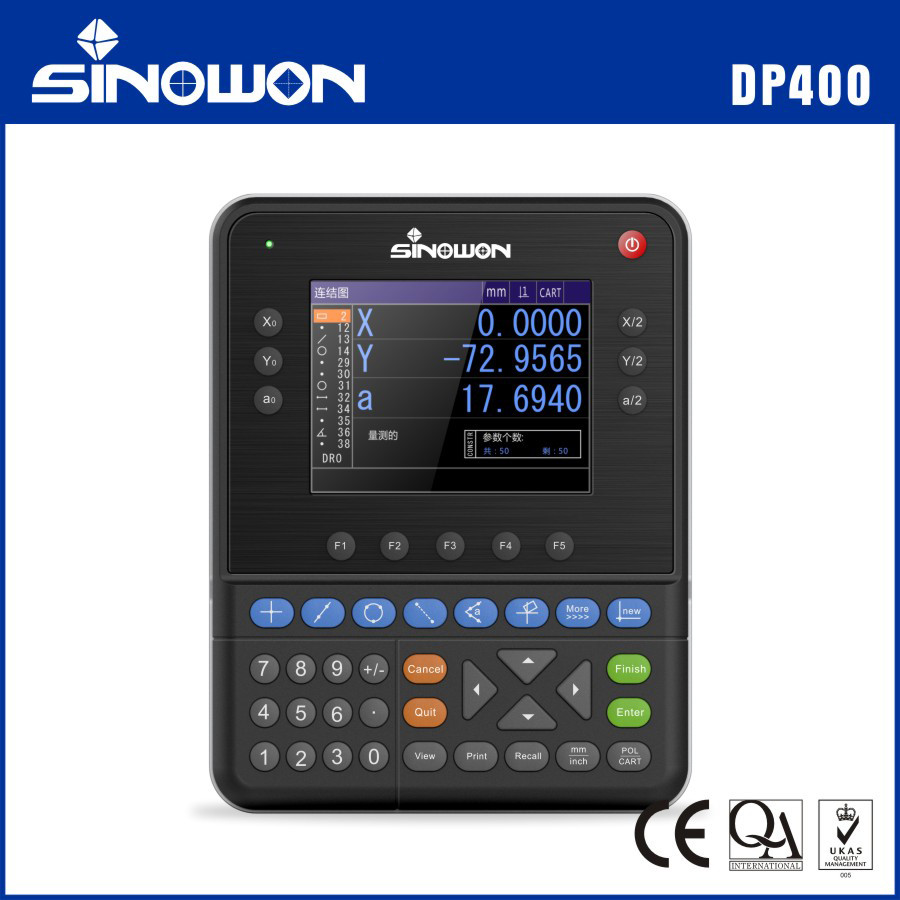

Ecrã de cores com leitura digital multifunção DP400
Características:
Ø 5.6Ecrã colorido e botão táctil de silicone selado, com informações completas, utilização fácil, longa vida útil;
Ø Salvar 100 elementos de imagem permanentes, pode definir e salvar a data corrente;
Ø Medição multifunção: ponto, linha, círculo, ângulo, distância, retangular, rosca de parafuso, elipse, ranhura, arredondamento, pré-configuração, construção, etc.;
Ø Função de contagem da direcção adversa ou oposta, valor 1/2, ponto médio, função de autorização, função de chamada, função REC (registro) e medição do ciclo;
Ø A secção e a compensação linear estão disponíveis para 3 eixos, garantindo uma elevada precisão de medição;
Ø Pode conectar interruptor de pé, impressora, detecção de bordas ópticas e outras ferramentas de medição auxiliares múltiplas;
Ø Com sistema polar e sistema de coordenadas, e pode exibir milímetros e polegadas, e pode mudar facilmente;
Ø Com função independente de permissão de senha, para evitar a possibilidade de desvio de dados por operação incorreta, também pode alterar a configuração original por permissão de senha;
Ø Apoio a várias línguas: chinês, inglês e outras línguas.
Especificações:
| Modelo |
DP400 |
| Código # |
510-340 |
| Língua |
Chinês simples, chinês complicado, português, alemão e inglês, etc. |
| Tamanho da tela LCD |
115 mm × 85 mm |
| Resolução da tela LCD |
640*480 |
| Faixa de exibição digital |
8 dígitos ((Com ponto decimal) |
| Eixo de exibição |
3 eixos (X,Y,Z/Q) |
| Modelo de exibição Z/Q |
Comprimento ou ângulo |
| Modelo de exibição de ângulo |
Grau, Minutos e Segundo ou Grau |
| Sinais de escala linear |
TTL onda quadrada ou onda senoidal AC de duas diferenças de ângulo de fase de 90 °, capacidade de acionamento superior a 10 MA |
| Resolução em escala linear |
0.1 um,0.2um,0.5mm, 1mm,2mm,5mm |
| Taxa de Baud |
4800,9600,14400,19200,38400,57600 |
| Porta de saída de dados |
RS232,DB-9 Interface dos pais |
| Operação teclado |
teclado de silicone de toque selado |
| Porto de expansão |
Interruptor de pé, impressora, localizador de bordas ópticas, etc. |
| Fonte de alimentação de entrada |
AC90V-240V,15W |
| Ambiente da operação |
Temperatura de funcionamento: 0 °C-40 °C;Temperatura de armazenamento:-10 °C-60 °C;Umidade relativa:<90%RH |
