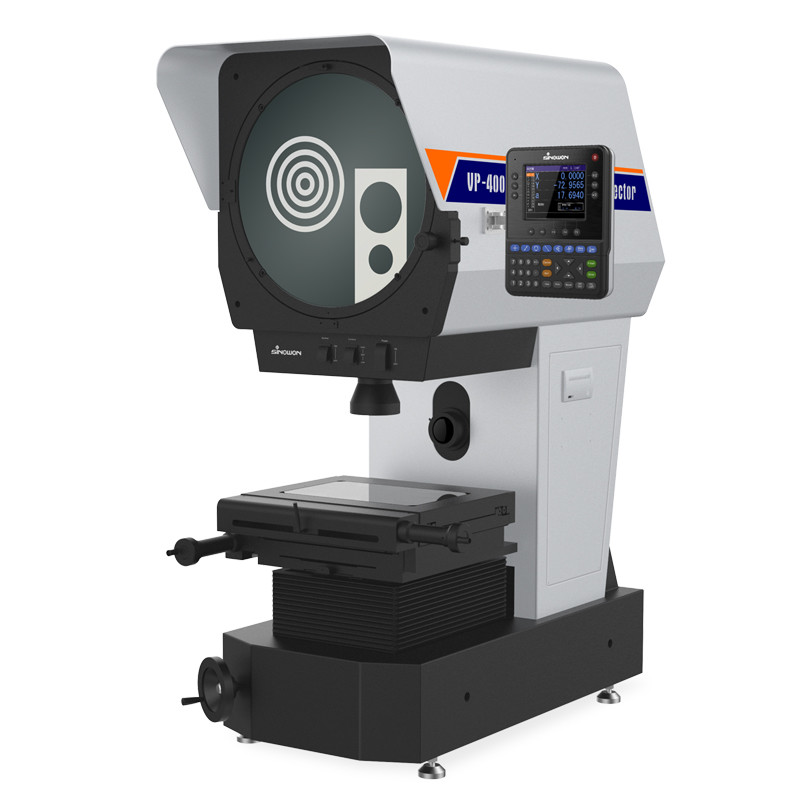

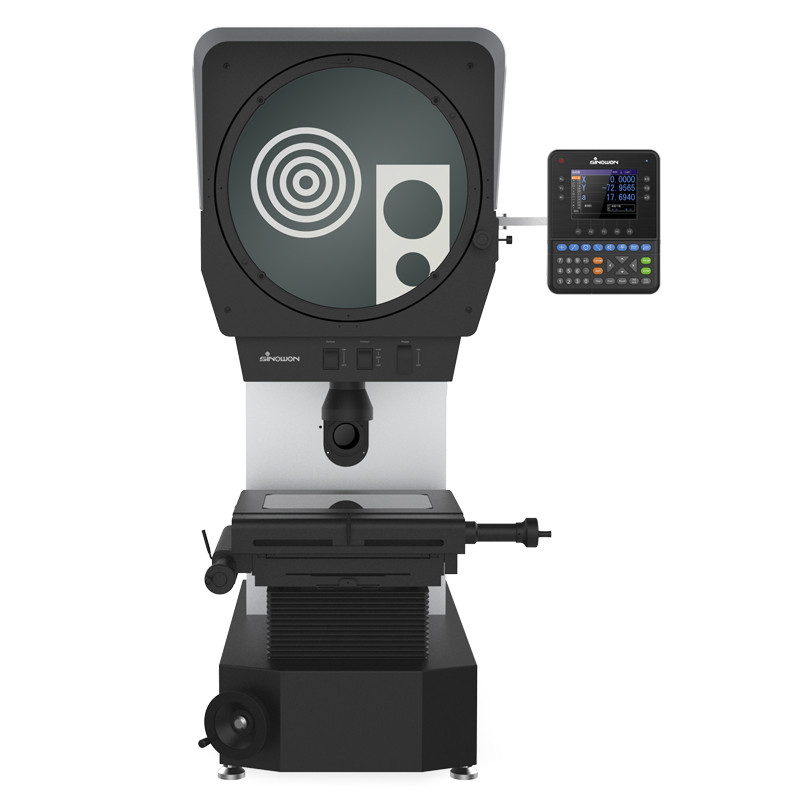

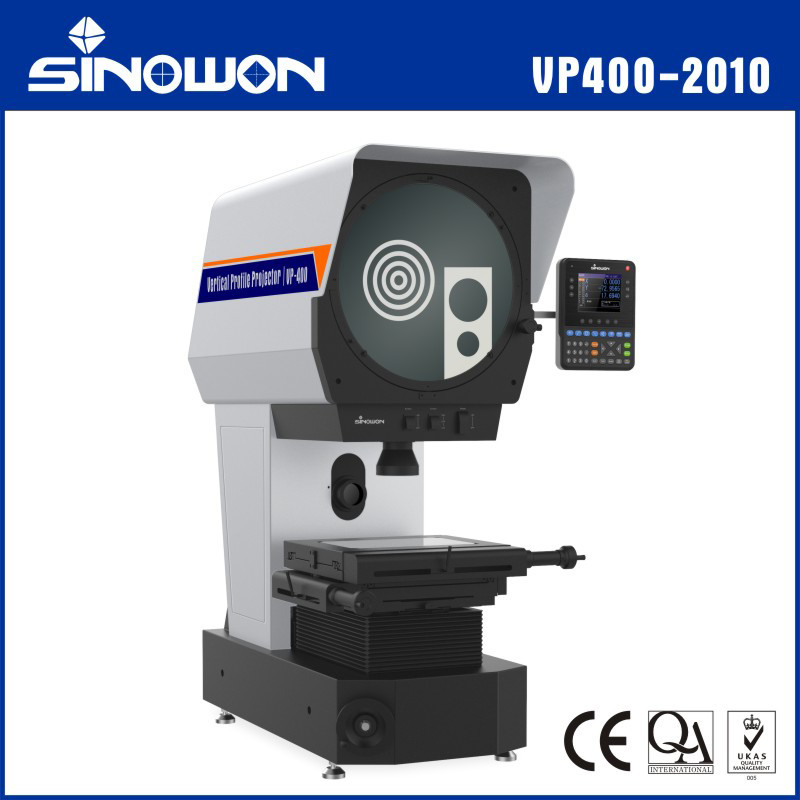

ØProjetor de perfil vertical digital de 400 mm VP400-2010
Características:
● O sistema de elevação adota trilhos de rolos cruzados e acionamento por parafuso de precisão, o que torna a ação de elevação mais confortável e estável;
● Refletor do processo de revestimento, imagem mais clara e excelente resistência ao pó;
● Iluminação de contorno e de superfície ajustável, para satisfazer a demanda de peças de trabalho diferentes;
● Iluminação LED importada de alta luminosidade e longa vida útil, para garantir a demanda de medição de precisão;
● Sistema óptico de alta resolução com imagem clara e erro de ampliação inferior a 0,08%;
● Sistema de refrigeração de ventilador bi-axial potente, aumentando consideravelmente a vida útil;
● DRO DP400 potente e colorido, medição 2D rápida e precisa;
● Mini-impressora incorporada, pode imprimir e salvar dados;
● Com objetivo 10X padrão, objetivo opcional 5X, 20X, 50X, mesa rotativa, interruptor de pé, pinça, etc.
Especificações:
| Commodity |
ØProjector de perfil vertical digital de 400 mm |
| Imagem ao contrário |
VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Imagem do anverso |
VP400-2010Z ((#511-410Z) |
VP400-2515Z ((#511-420Z) |
| Tamanho do palco metálico |
308x408 mm |
308x408 mm |
| Tamanho do palco de vidro |
198x306 mm |
198x306 mm |
| Viagem de palco |
200x100 mm |
250x150 mm |
| Dimensão do produto ((L×W×H) |
1003x617x1309mm |
1003x617x1309mm |
| Dimensão da embalagem ((L × W × H)) |
1200 x 800 x 1580 mm |
1200 x 800 x 1580 mm |
| Concentração |
100 mm |
| Precisão |
≤3+L/200 ((um) |
| Resolução |
0.0005mm |
| Peso da carga |
10 kg |
| Ecrã |
Diâmetro: φ412 mm,intervalo de medição ≥ Ø400 |
| Ângulo de rotação 0~360°;Resolução: 1 ou 0,01°,precisão 6 |
| Leitura digital |
DP400 (510-340) Leitura digital LCD multifunção colorida |
| Iluminação |
Iluminação de contorno:3.2V/10W LED
Iluminação de superfície:3.2V/10W LED
|
| Ambiente de trabalho |
Temperatura 20°C ± 5°C, Umidade 40%-70%RH |
| Fornecimento de energia |
AC110V/60Hz; 220V/50Hz,150W |
| Peso líquido bruto |
280/230 kg |
280/230 kg |

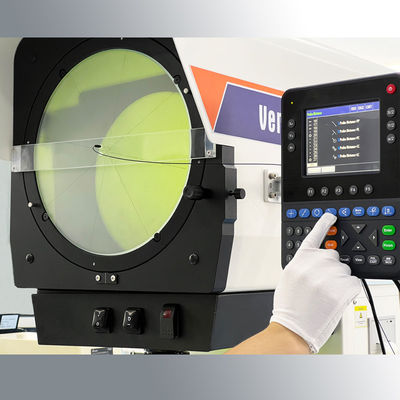

Ecrã de cores com leitura digital multifunção DP400
Características:
● 5.6"Ecrã colorido e botão de toque de silicone selado, com informações completas, operação fácil, longa vida útil;
● Salvar 100 elementos de imagem permanentes, pode definir e salvar a data atual;
● Medição multifunção: ponto, linha, círculo, ângulo, distância, retangular, fio de parafuso, elipse, ranhura, arredondamento, pré-conceito, construção, etc.;
● Função de contagem da direcção adversa ou oposta, valor 1/2, ponto médio, função de autorização, função de chamada, função REC (registro) e medição do ciclo;
● A secção e a compensação linear estão disponíveis para 3 eixos, garantindo altamente a precisão da medição;
● Pode conectar interruptor de pé, impressora, detecção de borda óptica e outras ferramentas de medição auxiliares múltiplas;
● Com sistema polar e de coordenadas, e pode exibir milímetros e polegadas, e pode mudar facilmente;
● Com função de permissão de senha independente, para evitar a possibilidade de desvio de dados por operação incorreta, também pode alterar a configuração original por permissão de senha;
● Suporte para vários idiomas: chinês, inglês e outros idiomas.
Especificações:
| Modelo |
DP400 |
| Código # |
510-340 |
| Língua |
Chinês simples, chinês complicado, português, alemão e inglês, etc. |
| Tamanho da tela LCD |
115 mm × 85 mm |
| Resolução da tela LCD |
640*480 |
| Faixa de exibição digital |
8 dígitos ((Com ponto decimal) |
| Eixo de exibição |
3 eixos (X,Y,Z/Q) |
| Modelo de exibição Z/Q |
Comprimento ou ângulo |
| Modelo de exibição de ângulo |
Grau, Minutos e Segundo ou Grau |
| Sinais de escala linear |
TTL onda quadrada ou onda senoidal AC de duas diferenças de ângulo de fase de 90 °, capacidade de acionamento superior a 10 MA |
| Resolução em escala linear |
0.1 um,0.2um,0.5mm, 1mm,2mm,5mm |
| Taxa de Baud |
4800,9600,14400,19200,38400,57600 |
| Porta de saída de dados |
RS232,DB-9 Interface dos pais |
| Operação teclado |
teclado de silicone de toque selado |
| Porto de expansão |
Interruptor de pé, impressora, localizador de bordas ópticas, etc. |
| Fonte de alimentação de entrada |
AC90V-240V,15W |
| Ambiente da operação |
Temperatura de funcionamento: 0 °C-40 °C;Temperatura de armazenamento:-10 °C-60 °C;Umidade relativa:<90%RH |
