Com a característica de medição de flash de visão de grande campo, alta precisão, automação, a imagem telecêntrica e o software inteligente de processamento de imagem cooperam para medir,qualquer tarefa de medição torna-se extremamente eficienteBasta colocar a peça de trabalho no intervalo de medição eficaz e, em seguida, pressionar o botão,Todas as dimensões bidimensionais da peça de trabalho serão automaticamente exportadas após a conclusão instantânea dos dados do ensaio..
Aplicações na indústria:
É amplamente utilizado na medição rápida em lotes de produtos e peças de pequeno porte, como máquinas, eletrônicos, moldes, moldagem por injeção, hardware, borracha, aparelhos elétricos de baixa tensão,Materiais magnéticos, estampagem de precisão, conectores, terminais, telemóveis, aparelhos domésticos, placas de circuitos impressos, dispositivos médicos, relógios, ferramentas de corte, etc.
Características do produto:
l Para assegurar a precisão do ensaio, são utilizados algoritmos de processamento de imagem, tais como detecção de bordas de subpixels, desbarramento automático e remoção de pontos anormais e regressão dos mínimos quadrados.
L quebra a convenção da medição dimensional, permitindo a medição de imagens globais sem mover a plataforma de ensaio, com velocidade rápida e alta precisão.
L A forma e a direcção da amostra podem ser memorizadas automaticamente sem posicionamento repetido. A peça de trabalho pode ser medida pressionando apenas um botão após a colocação.
l É adequado para medições por lotes, uma vez que o equipamento irá medir automaticamente após identificar automaticamente várias peças de trabalho e elementos de ensaio.
l Os valores de medição são registados e emitidos automaticamente, sendo então efectuadas estatísticas e análises para facilitar a aplicação dos dados do ensaio.

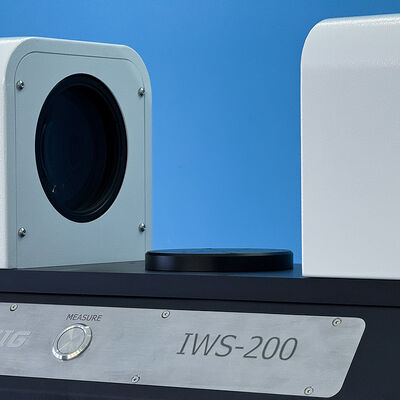

l São utilizadas lentes telecêntricas de alta profundidade de campo e baixa distorção para assegurar imagens de borda clara, sem distorção, restabelecendo o verdadeiro tamanho do produto, eliminando erros de medição,e garantir a precisão e a repetibilidade das medições.
L A medição por lotes eficiente reduz consideravelmente o tempo de medição, melhora a eficiência da medição, reduz os custos de mão-de-obra e elimina os erros humanos.
Parâmetros técnicos:
| Commodity |

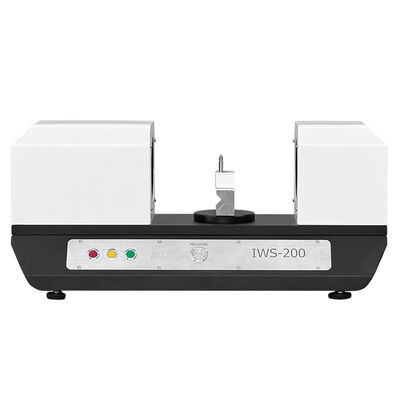

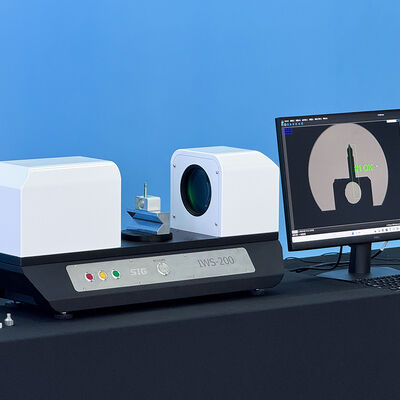

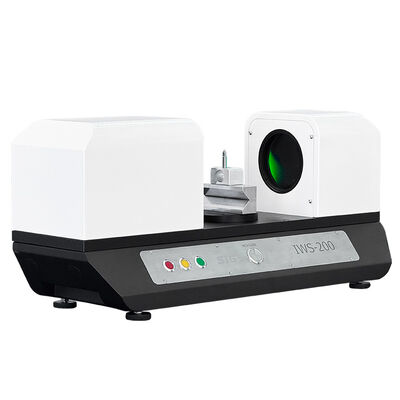

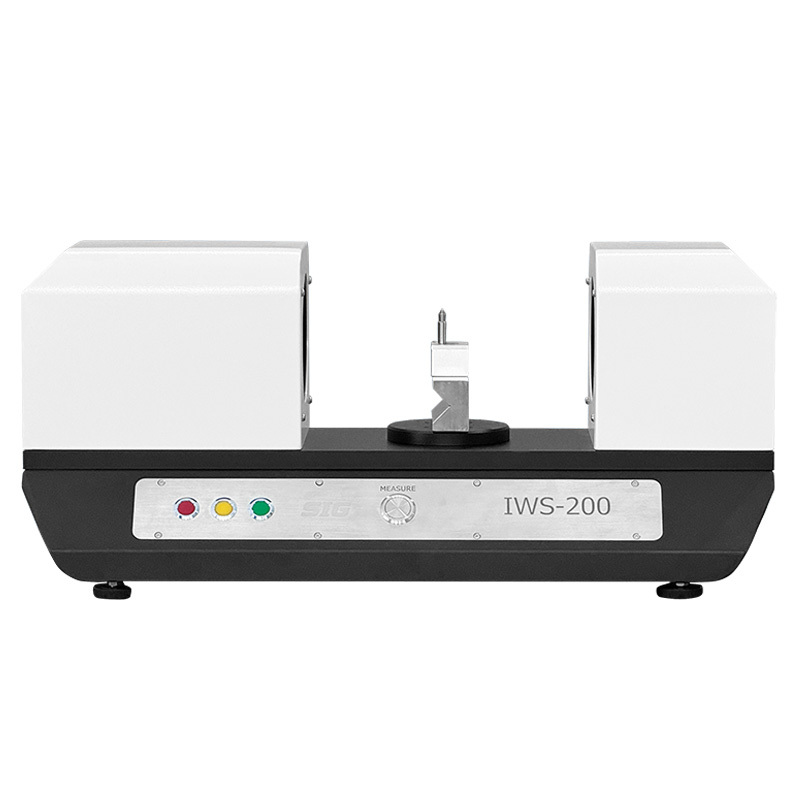

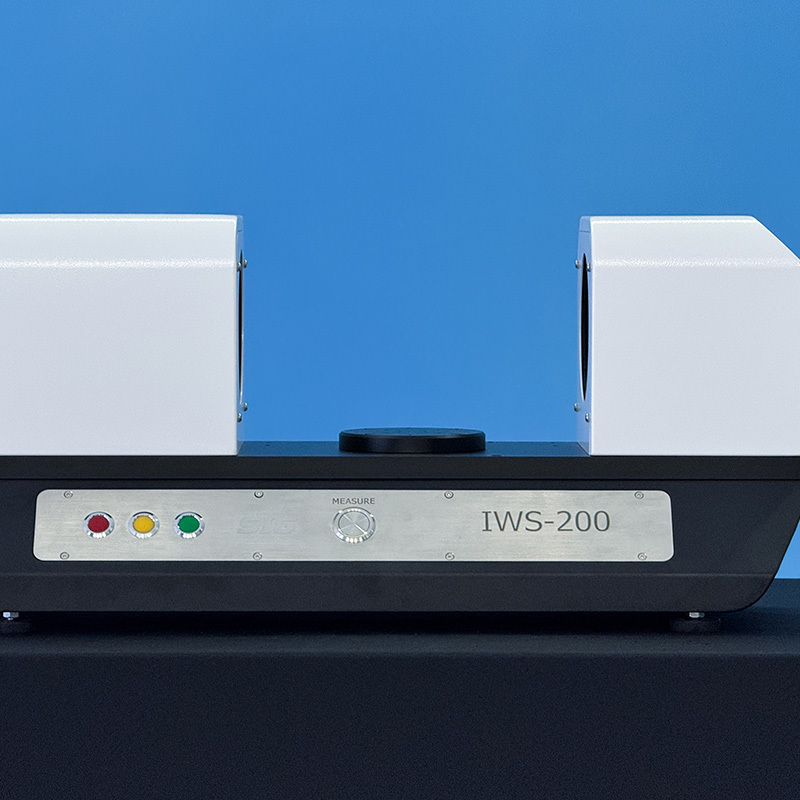

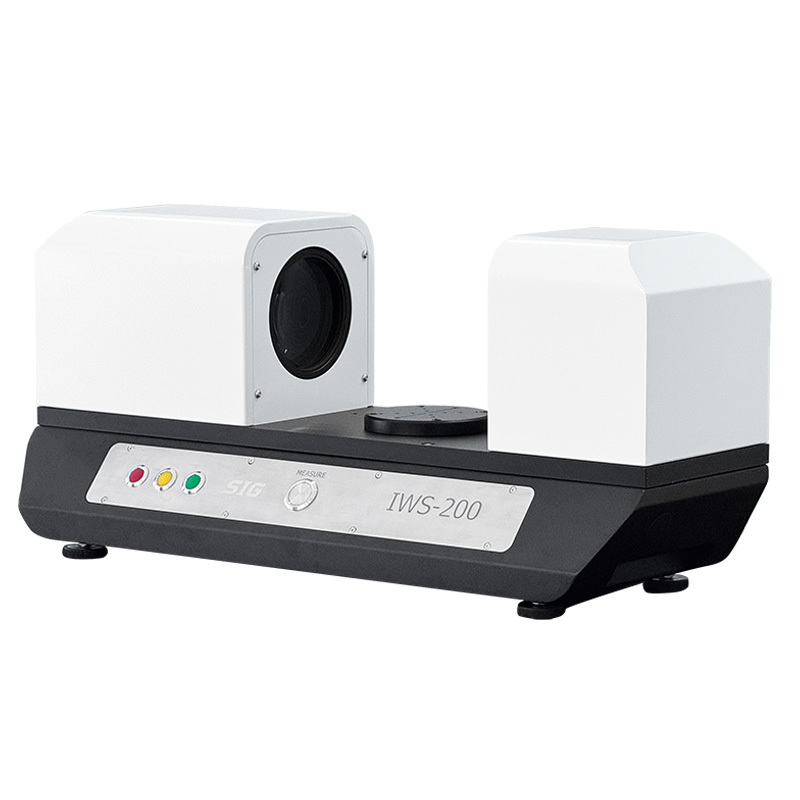

Sistema de medição horizontal de visão instantânea |
| Modelo |
IWS-200 |
| Código # |
500 a 200 |
| Faixa de medição |
φ100 mm, Diâmetro externo do palco 120 mm |
| Distância de trabalho |
145mm (Fixado, para o centro do palco) |
| Precisão de medição |
± 2,0 μm |
| Precisão da repetição |
± 0,5 μm |
| Sensor de imagem (pixels) |
Câmera USB 3.0 de 1 polegada, 2000W Pixels |
| Sistema de iluminação |
Fonte de luz paralela inferior, luz de anel de superfície opcional |
| Lentes |
Lente telecêntrica de ampliação única |
| Profundidade de campo |
12 mm |
| Ambiente de trabalho |
Temperatura: 0°~45°C |
| Humidade: 45% ~ 75% RH |
| Vibração: < 0,002 g, < 15 Hz |
| Software de medição |
Geomea Software de Medição de Flash de Um Botão |
| Tempo de ensaio |
< 5S (menos de 100 dimensões de ensaio) |
| Dados de saída |
Relatório de dados de ensaio de saída automático |
| Função de medição |
Medição 2D: ponto, linha, círculo, arco, ângulo, distância, elipse, anel O, sulco, retângulo, paralelismo |
| Funções auxiliares |
Intersecção, paralela, vertical, tangencial, equivalente |
| Tolerância geométrica |
Tolerância dimensional, tolerância de posição, tolerância de forma e de posição
(posição, concentricidade, perpendicularidade, paralelismo, verdadeira redondidade, verdadeira retidão, contorno, etc.)
|
| Capacidade do portador da máquina |
20 kg |
| Sistema Operativo |
Suporte para o sistema operacional WIN10, 32/64 bits |
| Língua de operação |
Inglês, chinês simplificado, chinês tradicional, outros idiomas podem ser adicionados |
| Fornecimento de energia |
220V/50Hz/10A |
| Dimensões de contorno (D)WH) |
(715*263*318) mm (excluindo a tela) |
| Peso líquido |
31 kg |
