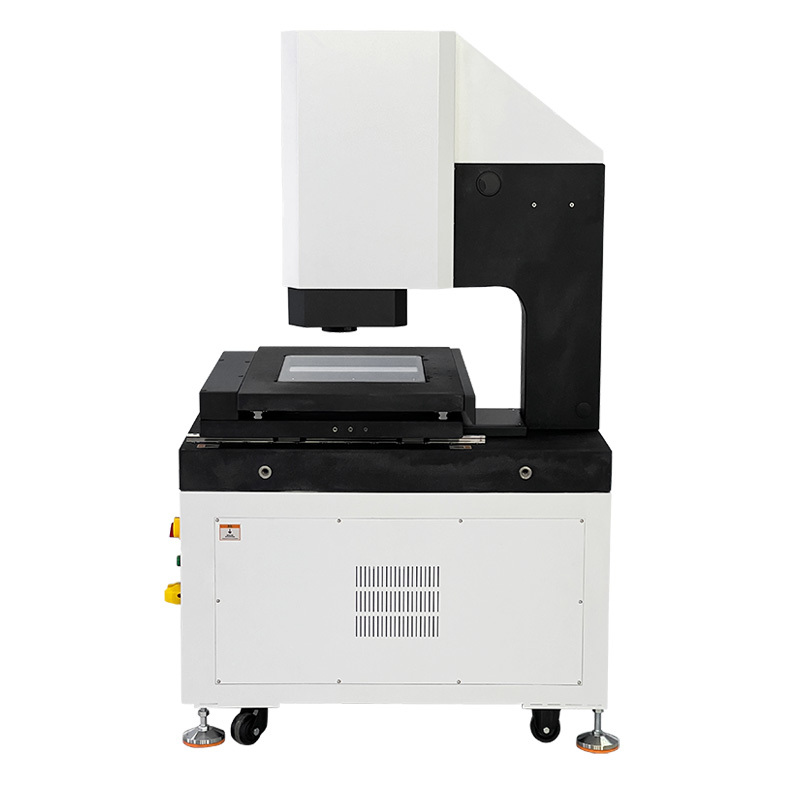

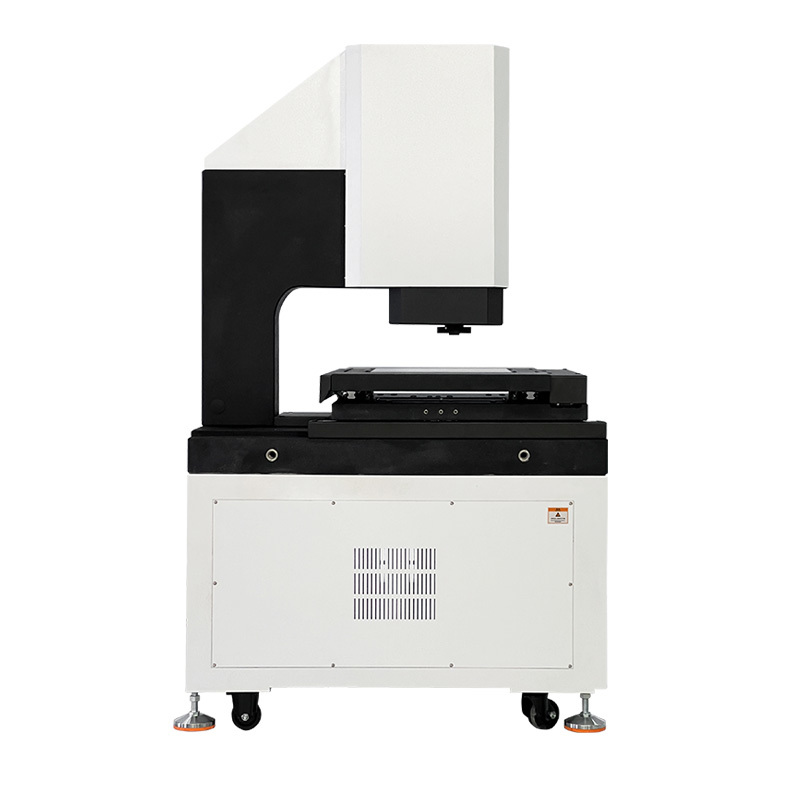

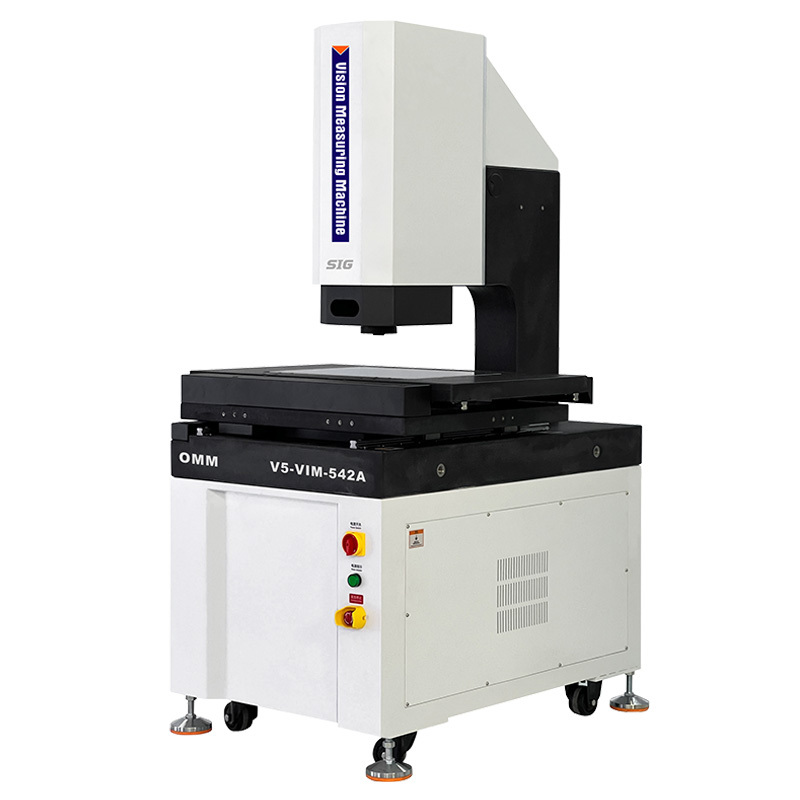

Máquina de medição automática da visão por cantilever V5-VIMSérie
Características do produto:
l XYZ controlo automático de precisão CNC de três eixos, posicionamento preciso;
Base e pilar de granito, boa estabilidade;
l Guias lineares de precisão, parafusos de esferas de moagem e servomotores AC, etc., asseguram a precisão e estabilidade do sistema de movimento;
l uma régua de grelha de alta precisão de 0,5 μm para assegurar a precisão de posicionamento e de medição do sistema;
l Câmara digital de alta resolução para satisfazer as necessidades de observação clara e medição precisa;
l Lente óptica de alta definição 6,5X, zoom preciso, correção de pixels única;
l Sistema de iluminação de superfície LED de 8 áreas com 5 anéis e de iluminação de contorno LED paralela, controlado por programa, que permite um ajuste inteligente do brilho de 256 níveis;
O software de medição automática Vision iMeasuring com funções poderosas e fácil de operar.
Especificações:
| Commodity |
Máquina de medição automática da visão por cantilever V5-VIMSérie |
| Modelo |
V5-VIM-322 |
V5-VIM-432 |
V5-VIM-542 |
V5-VIM-652 |
| Viagem no eixo X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| Precisão* |
E1x,y |
2.0+L/200(um) |
| E1xy |
3.0+L/200(um) |
| E1z |
4.0+L/200(um) |
| Viagem do eixo Z (mm) |
200 (elevação opcional para 300 mm/400 mm) |
| Resolução das balanças |
Regra de grelha de vidro de alta precisão com resolução de 0,5 um |
| Material de mesa de trabalho |
Granito |
| Modo de orientação |
Guia linear de alta precisão, guia de deslizamento duplo de trilho duplo |
| Modo de operação |
Controlador de joystick, operação do mouse, programa de detecção automática |
| Modo de funcionamento |
Manopla de comando remoto, operação do mouse, programação de detecção automática |
|
Iluminação
Sistema
|
Conto |
Iluminação de contorno paralelo LED |
| Superfície |
0~255 Iluminação de superfície LED de 8 divisões ajustável sem passo |
| Coixais |
Lâmpada LED de ponto de alta luminosidade opcional |
| Sistema de vídeo |
1/2.9 "Camera digital de alta resolução" |
| 6.5X Zoom de Feedback Eletrônico Lente Zoom745EF, Ampliação Óptica:0.7X-4.5X, Magnificação de vídeo: 28X~180X |
| Software de medição |
iMedidas |
| Sistema operativo |
Suporte ao sistema operacional WIN10/11-32/64 bits. |
| Língua |
As versões em inglês, chinês simplificado, chinês tradicional e outras línguas podem ser adicionadas. |
| Ambiente de trabalho |
A temperatura é de 20°C a 2°C e a variação de temperatura é inferior a 1°C/h; Umidade 30% ~ 80% RH; Vibração < 0,02 g, ≤ 15 Hz. |
| Fornecimento de energia |
220V/50Hz/10A |
| Rolamentos de máquinas |
0 ~ 30 kg (capacidade de carga final: 50 kg) |
| Dimensão (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Peso líquido (kg) |
396 |
466 |
560 |
796 |
| Configuração opcional |
Lente Zoom de Feedback Eletrônico com Luz Coaxial, lente zoom elétrica, sonda de contato, espectro de pontos de luz branca, câmera 3D, controle remoto Bluetooth sem fio. |
Nota:
L é o comprimento medido ((mm), a precisão mecânica do eixo Z e a precisão de foco estão muito relacionadas com a superfície da peça de trabalho.
A ampliação é um valor aproximado, relacionado com a dimensão do monitor e a resolução.
0.5X ou 2X objetivo é opcional disponível de acordo com as necessidades.
Descrição do modelo de configuração do produto ((Exemplo com V5-VIM-432):
| Categoria de produtos |
2.5D |
3D |
2.5D |
3D |
| Commodity |
2.5D Visão automática
Máquina de medição
|
Automático 3D
Contato e Visão
Máquina de medição
|
2.5D Automático
Laser-Scan & Visão
Máquina de medição
|
3D Multissensorial Automático
Máquina de medição
|
| Modelo |
V5-VIM-432A |
V5-VIM-432B |
V5-VIM-432C |
V5-VIM-432D |
| Tipo |
A |
B |
C |
D |
| Significado |
Sensor óptico de lente zoom |
Sensor de lente zoom e sensor de sonda de contacto |
Sensor de lente zoom e sensor de laser |
Sensor de lente zoom, sensor de sonda de contacto e sensor de laser |
| Proba de contacto |
Sem |
MCP-Kit1 |
Sem |
MCP-Kit1 |
| Módulo laser |
Sem |
Sem |
Laser Omron |
Laser Omron |
| Versão de software |
iMedida4.1 |
iMedida4.2 |
- Meçura 5.0 |
- Meçura 5.1 |
Modelos e especificações de máquinas de medição de visão automática de cantilever:
| Modelo |
Código # |
Modelo |
Código # |
Modelo |
Código # |
Modelo |
Código # |
| V5-VIM-322A |
527-120G |
V5-VIM-432A |
527-120H |
V5-VIM-542A |
527-120J |
V5-VIM-652A |
527-120K |
| V5-VIM-322B |
527-220G |
V5-VIM-432B |
527-220H |
V5-VIM-542B |
527-220J |
V5-VIM-652B |
527-220K |
| V5-VIM-322C |
527-320G |
V5-VIM-432C |
527-320H |
V5-VIM-542C |
527-320J |
V5-VIM-652C |
527-320K |
| V5-VIM-322D |
527-420G |
V5-VIM-432D |
527-420H |
V5-VIM-542D |
527-420J |
V5-VIM-652D |
527-420K |
Máquina de medição automática da visão por cantilever V5Espaço de medição da série:
| Viagens |
Modelo |
Precisão |
Eixo XViagem em mm |
Eixo Y Viagem em mm |
Eixo Z Viagem mm |
Eixo Z Viagem personalizada mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-VIM-322 |
2+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V5-VIM-432 |
2+L/200 |
4.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V5-VIM-542 |
2+L/200 |
4.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
| 600x500x200 |
V5-VIM-652 |
2+L/200 |
4.0+L/200 |
600 mm |
400 mm |
200 mm |
400 mm |
Outras especificações de viagem podem ser personalizadas.
