Name: Máquina de ensaio de revestimento por fenda de precisão ST-5000G
Brand: Hoyamo and Sinowon Inc
SKU: ST-5000G
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Planura do substrato: < 10 u

Largura do revestimento: 450 mm

Umidade do substrato: < 15°;

Temperatura do substrato: 23±2℃

Método de filmagem: Revestimento de ranhuras

Viscosidade: 300nm~10um (filme seco)

Homogeneidade de formação de película: 5% ≤ no filme, 5% ≤ entre os filmes

Destacar:

Máquina de ensaio de revestimento

Máquina de ensaio de revestimento por fenda de precisão

Informação básica

Lugar de origem: Dongguan, CHINA

Marca: SQP

Certificação: CE/ROHS

Número do modelo: ST-5000G

Documento: D4 Sinowon ST-5000G Precisi...a1.pdf

Condições de Pagamento e Envio

Detalhes da embalagem: De madeira contraplacada

Tempo de entrega: 30 dias úteis

Termos de pagamento: L/C, T/T

Habilidade da fonte: 50 conjuntos/mês

Galeria

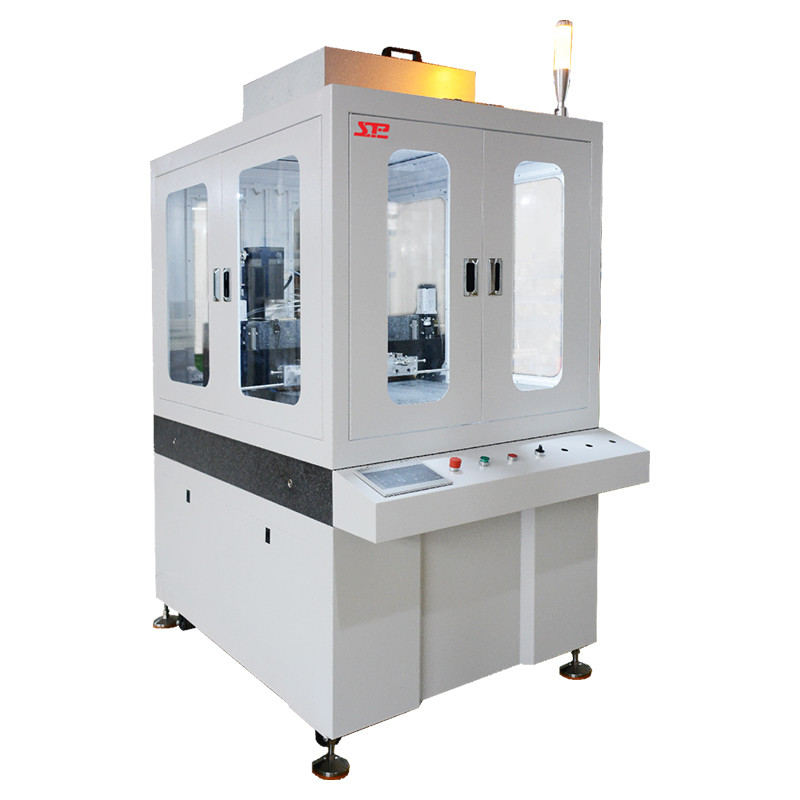

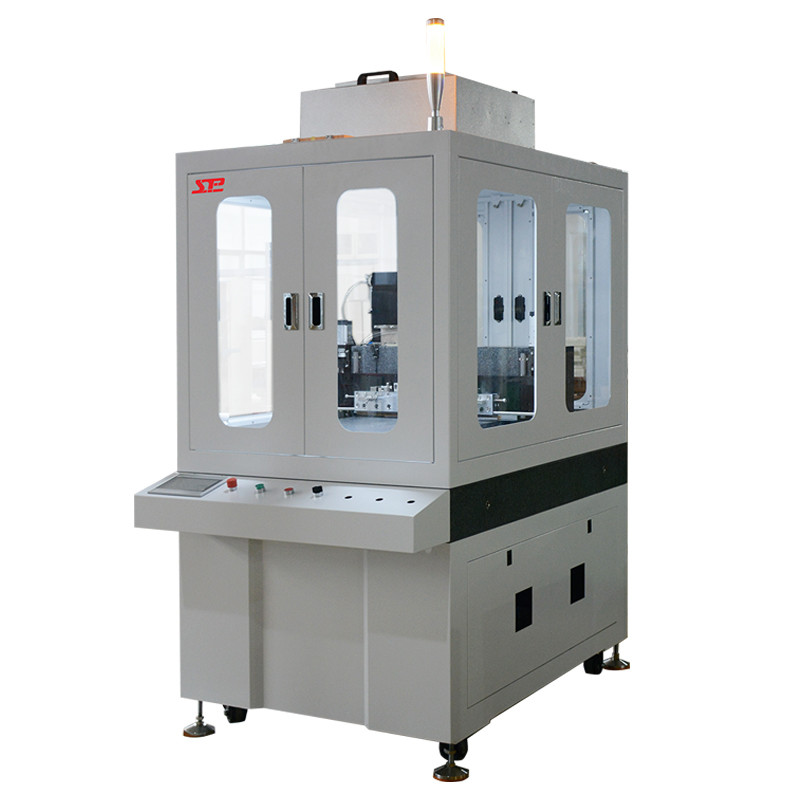

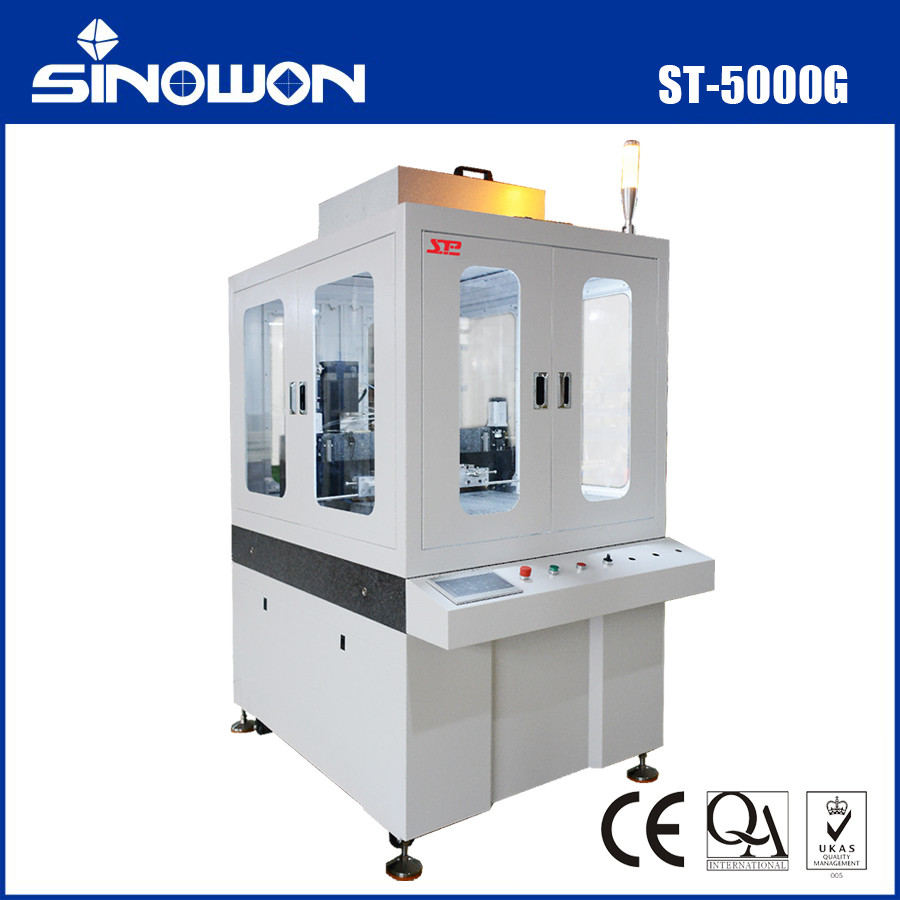

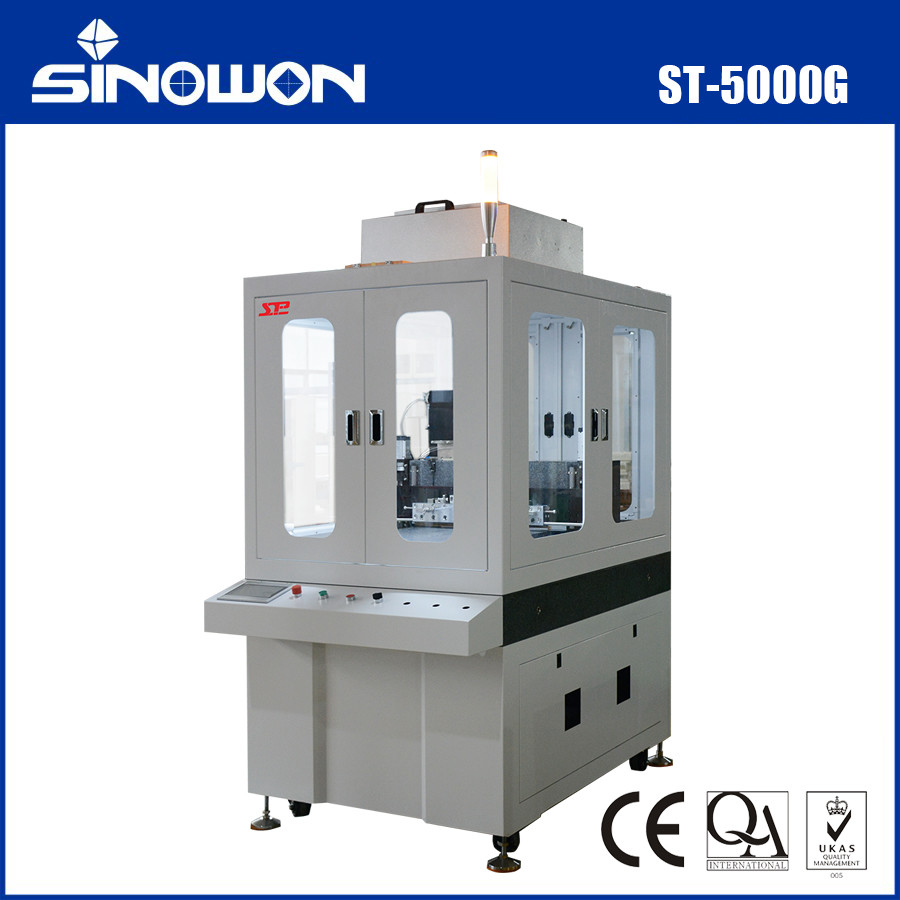

Máquina de ensaio de revestimento por fenda de precisão ST-5000G

Descrição de produto

ST-5000G Máquina de ensaio de revestimento por fenda de precisão

- Não.

ProdutoEu...Introdução:
A máquina de revestimento experimental de revestimento de precisão ST-5000G é um novo tipo de máquina de revestimento experimental de alta precisão, alta confiabilidade e alta estabilidade.com a bomba de colagem de alta precisão produzida e desenvolvida por si mesma e a matriz de fenda de alta precisão, o medicamento líquido é revestido uniformemente no substrato rígido para preparar um revestimento fino de grande área com elevada uniformidade de espessura da película.

Especificações e composição do equipamento:

Parâmetros do dispositivo:

Substratos aplicáveis:

(a)	Tamanho do substrato	500 mm*500 mm
(2)	Planura do substrato	< 10 u
(3)	Umidade do substrato	< 15°
(4)	Temperatura do substrato	23±2°C

Líquidos aplicáveis:

(a)	Tipo	Isopropanol, DMF, DMSO e outros solventes orgânicos ou outros solventes mistos
(2)	viscosidade	1 ~ 70CPS
(3)	Teor de sólidos	7% a 50%

Desempenho do processo do equipamento:

(a)	Método de filmagem	Revestimento de ranhuras
(2)	viscosidade	300nm~10um ((Filme seco)
(3)	Homogeneidade de formação de película	5% ≤ no filme, 5% ≤ entre os filmes

Matrizes de revestimento:

Número	Projeto	Parâmetros técnicos	Observação
1	Materiais	SUS630
2	Largura do revestimento	450 mm
3	Plano/direita	≤ 3um
4	Roughness do lúmen	Ra≤0.025
5	Espaços de fenda	Tipo de junta, uniformidade da espessura da junta ≤ ± 2um
6	Intervalo de regulação do intervalo	≤ ± 10um
7	Exceto para a faixa de bordas	≤ 10 mm
8	Equipamento anti-colisão da cabeça de revestimento	É 20um mais baixo que o lábio, o que efetivamente impede o lábio de colidir
9	Correção da cabeça de revestimento	É automaticamente corrigido por um sensor de deslocamento linear de alta precisão
10	Projeto de drenagem de bolhas	A câmara da matriz é de alto nível e tem um alto nível de buracos vesiculares

Bomba de revestimento:

Número	Projeto	Parâmetros técnicos	Observação
1	Material do corpo da bomba	SUS316L
2	Material de anel de vedação	Selos resistentes à corrosão
3	Volume da bomba	5 ml
4	Controle da unidade	Servo motor, parafuso a esferas
5	Resolução de controlo de cuspidos	0.01ul/s
6	Tempo de resposta	0.01s
7	Velocidade de cuspido	0~2000ul/s
8	Aceleração máxima do cuspo	2000ul/s2
9	Configuração funcional	1) A bomba de abastecimento de líquido alivia automaticamente a pressão após o reabastecimento; 2) Função de atraso de descarga de líquido; 3) Função de aspiração de volta do terminal; 4) Função de reidratação automática; 5) Ajuste de revestimento em várias fases;

Componentes de movimento:

Número	Projeto	Parâmetros técnicos
1	Número de eixos Z	Dois.
2	Resolução do eixo Z	0.1um
3	Controle da unidade de tração do eixo Z	Servo motor, parafuso de grau de moagem, trilho-guia
4	Repetibilidade no eixo Z	≤ 5um
5	Intervalo de velocidade do eixo Z	0~50 mm/s
6	Tipo de accionamento do eixo Y	Motor de plataforma
7	Controle do eixo Y	Servo motor, parafuso de grau de moagem, trilho-guia
8	Faixa de velocidade no eixo Y	0~200 mm/s
9	Precisão da superfície de movimento do eixo Y	Melhor do que ± 5 mm
10	Repetibilidade no eixo Y	≤ 5um
11	Configuração funcional	1) A aceleração e a desaceleração do revestimento podem ser definidas e ajustadas; 2)Figura de revestimento ajustável; 3) Abertura de retracção da extremidade ajustável;

Plataforma de revestimento:

Número	Projeto	Parâmetros técnicos	Observação
1	Materiais	Granito de grau 000
2	Adapta-se ao tamanho do substrato	500*500 mm
3	Planura da superfície	Planosidade ≤ ± 5 mm
4	Posicionamento do substrato	Adsorção por vácuo da plataforma
5	Alinhamento do substrato	Manual
6	Pegue e coloque o tablet	Manual

Sistema de abastecimento de líquidos:

Número	Projeto	Parâmetros técnicos	Observação
1	Material de tubulação	PFA
2	Tanque de abastecimento de líquidos	Material descascado, 100 ml de volume
3	Método de abastecimento de líquidos	O tanque está pressurizado
4	Lave o tanque	De aço inoxidável

Unidade de limpeza de pré-revestimento:

Número	Projeto	Parâmetros técnicos	Observação
1	Método de pré-revestimento	Plataforma de pré-revestimento
2	Limpeza dos lábios	Manual
3	Embeber e esvaziar o tanque	É usado quando o equipamento está parado, o gasoduto está limpo e os resíduos são descarregados

Interface homem-computador:

Número	Projeto	Parâmetros técnicos	Observação
1	tela sensível ao toque	Plataforma de pré-revestimento
2	Função de registo de registo	O processo de revestimento de cada substrato pode ser visualizado, incluindo os parâmetros de velocidade e posição de cada eixo do revestimento em cada momento do processo de revestimento
3	Permissões de exploração	Três tipos de permissões de operação para iniciar sessão. Ações manuais, semiautomáticas e automáticas do dispositivo podem ser operadas na interface

Cobertura de poeira:

Número	Projeto	Parâmetros técnicos	Observação
1	compor	Ligação, placa de perfuração, FFU, fita de vedação
2	conceber	Transparente pode observar a condição do revestimento em tempo real. FFU purgar micro pressão positiva garante que o ambiente externo é melhor do que o da classe 1.000 no ambiente externo
3	Gás de escape	A tampa exterior é reservada com portas de escape orgânico e o tamanho da interface é DN80

Configuração O Lista de verificação:

Configuração principal:

Número	Nome	Marca	Localização da marca
1	PLC	Siemens	Alemanha
2	Servo motor	Panasonic	China
3	Conversores de frequência	INVT	China
4	HMI	Tonalidade Kunlun	Japão
5	Rolamentos	NSK / FAG	Japão/Alemanha
6	Disjuntores em miniatura	Schneider/CHINT	França/China
7	Relais	Schneider	França
8	Interruptor de ar	Schneider/CHINT	França/China

Configuração de segurança do dispositivo:

1	Interruptor de emergência	A cobertura limpa, interface de operação, caixa de controle elétrico e outras posições são equipados com interruptores EMO, e vários pontos podem ser rapidamente parados em caso de emergência
2	Bloqueio de segurança	A fonte de riscos da máquina utiliza um dispositivo de bloqueio de hardware à prova de falhas, que interrompe o trabalho das unidades que podem causar ferimentos quando a tampa protetora do equipamento é aberta.
3	Alarme de som e luz	O equipamento é instalado com um dispositivo de alarme sonoro e visual numa posição visível ou especificada pelo cliente.
4	Cobertura limpa	O equipamento é isolado por uma cobertura exterior e a cobertura de poeira é mantida afastada do ambiente externo, impedindo que o pessoal entre durante a operação
5	Ventilação e escape	O revestimento dos gases orgânicos voláteis é concebido com uma ligação de escape
6	outros	O projecto dos equipamentos para utilização de água, eletricidade e produtos químicos satisfaz as normas nacionais de segurança
