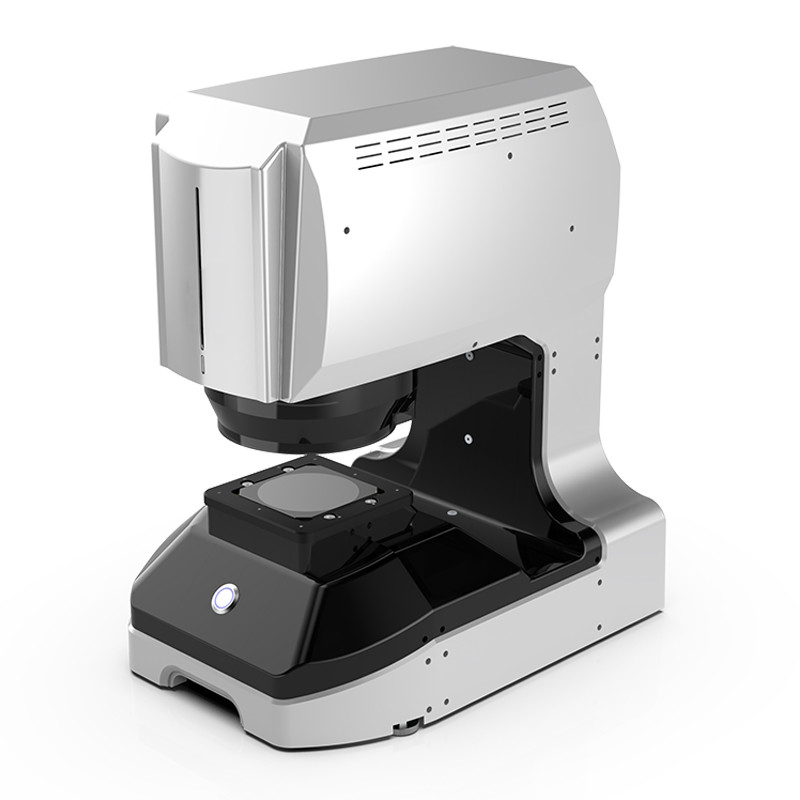

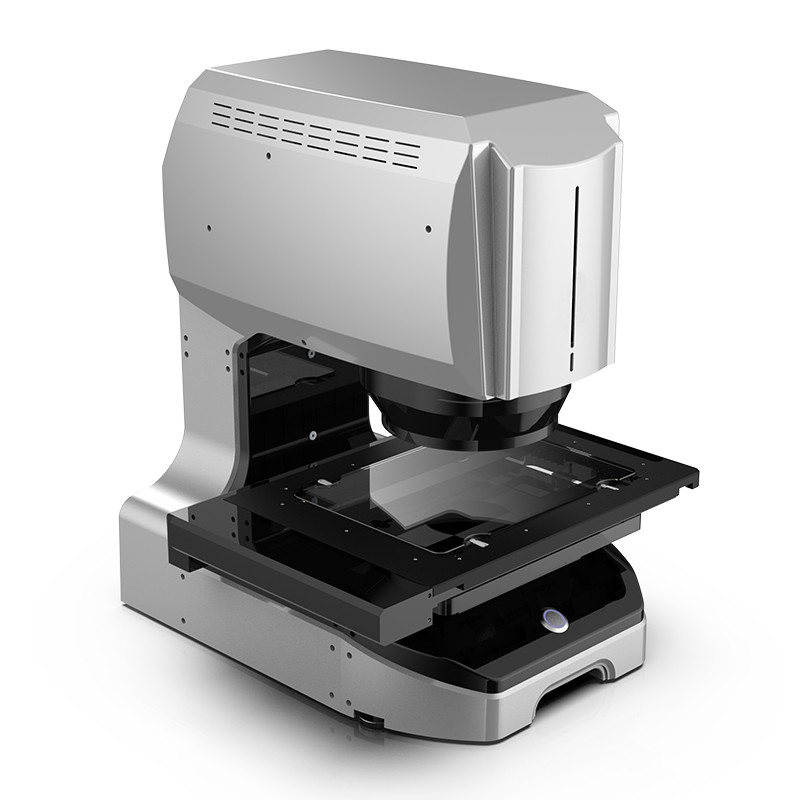

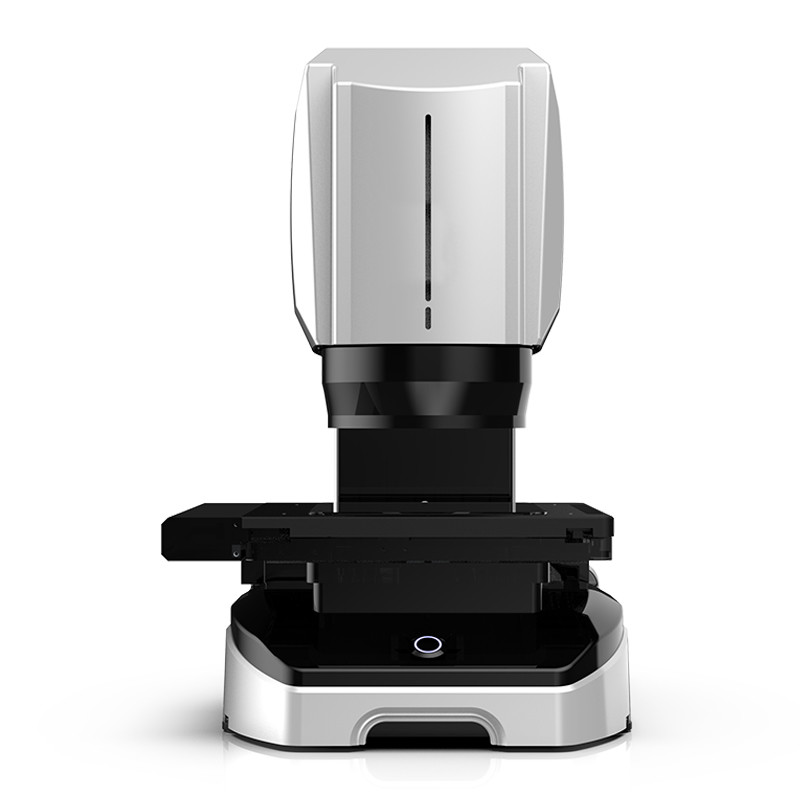

Sistema de Visão Instantânea QuickMea Série
Características do Produto:Sistema de Medição Instantânea de Bancada
● Estrutura de mesa, tamanho compacto, fácil de manusear.
● Medição com um botão, também pode ser combinado com sinal IO para obter medição automática.
● O relatório pode ser carregado automaticamente no sistema de gerenciamento de dados.
Medição de Alta Precisão Sob Luz de Superfície
● Equipado com Lente Telecêntrica de Dupla Ampliação e duas câmeras de 20MP, luz de superfície multi-ângulo automática e luz de superfície coaxial opcional.
● Com o poderoso algoritmo de cálculo de borda de IA independente, pode facilmente realizar a busca precisa de bordas na superfície e filtrar áreas inválidas para desordem de contorno.
● A repetibilidade da medição da luz de superfície também pode atingir um nível semelhante ao da luz inferior.
Medição Rápida e Operação Fácil
● Não é necessário posicionamento para medir amostras, as amostras podem ser colocadas em qualquer posição.
●
Função de posicionamento automático e medição automática, qualquer pessoa pode obter resultados de medição estáveis com um botão.●
Função de posicionamento automático e medição automática, qualquer pessoa pode obter resultados de medição estáveis com um botão.●
Função de posicionamento automático e medição automática, qualquer pessoa pode obter resultados de medição estáveis com um botão.●
Função de posicionamento automático e medição automática, qualquer pessoa pode obter resultados de medição estáveis com um botão.Conveniente
| Um Botão para MediçãoCombinação de Hardware Poderosa |
Medição de Alta PrecisãoEquipado com Lente Dupla Telecêntrica de Dupla Ampliação de Baixa Aberração e duas câmeras de 20MP, luz de superfície multi-ângulo automática e luz de superfície coaxial opcional. Com o poderoso algoritmo de cálculo de borda de IA independente, pode facilmente realizar a busca precisa de bordas na superfície e filtrar áreas inválidas para desordem de contorno. A repetibilidade da medição da luz de superfície também pode atingir um nível semelhante ao da luz inferior.
Lente Dupla Telecêntrica de Dupla Ampliação de Baixa Aberração
O design da lente telecêntrica reduz as aberrações ópticas, tornando a imagem mais realista e precisa, o que é especialmente importante para aplicações que exigem medições de alta precisão, onde a peça pode ser colocada aleatoriamente para obter resultados de medição precisos.
Foco óptico automático
Equipado com lentes ópticas telecêntricas duplas, pode focar automaticamente de acordo com a posição de medição, reduzindo o tempo de ajuste da equipe.
Nova imagem de tela de formato grande
e, mais pixels por tamanho de unidade para maior precisãoMaior precisão de imagem em comparação com lentes tradicionais.
CCD de Alta Precisão de 20MP
Usando uma câmera preto e branco de 1’’20 megapixels, o número de pixels foi aumentado para duas vezes o dos modelos tradicionais, e as bordas minúsculas que eram difíceis de observar no passado também podem ser observadas. Com medição móvel, troca de campo de visão, o sistema pode obter alta precisão e medição de campo amplo, ao mesmo tempo em que melhora a precisão e encurta o tempo de medição.
Sistema óptico comutável de campo de visão duplo
Obtenha medição simultânea de campo de visão amplo e alta precisão, mais rápido e inteligente.
Sub-
processamento de imagem de pixelDivida 1 pixel em 100 partes iguais para detecção de bordas e cálculo.
Remoção automática de anormalidades
Remova automaticamente as anormalidades quando as bordas extraídas tiverem rebarbas ou defeitos
Fonte de Luz Ajustável
Defina várias unidades de iluminação em uma com luz de superfície multi-ângulo de elevação. O software é equipado com função de ajuste automático de luz. Através do sensor de brilho embutido para diferentes fontes de luz ambiente, o sistema pode ajustar automaticamente para as melhores condições de iluminação.
Sistema de iluminação extensivo
Equipado com múltiplos sistemas de iluminação óptica variável, o suporte de luz de superfície é levantado e abaixado, adequado para uma ampla gama de quantidades de campo de medição.
Novo software autodesenvolvido
O software Quickmea, o software de medição de visão profissional, é desenvolvido pela Sinowon de forma independente, com direitos de propriedade intelectual independentes. O software Quickmea equipa com interface de usuário amigável, função poderosa e prática. É conveniente operar rapidamente. Além disso, pode ser personalizado de acordo com a exigência do usuário, de modo a melhorar a eficiência do trabalho de forma mais eficaz.
Introdução da Função
Ferramentas Rápidas
| Sistema de Coordenadas (Posicionamento, Ponto-Linha, Linha-Linha), Base (Ponto, Linha, Círculo, Arco), Ângulo (Linha-Linha) , |
Distância (Linha-Linha, Ponto-Linha, Ponto-Ponto, Círculo-Círculo, Círculo-Linha, Círculo-Ponto)
Ferramentas Auxiliares
|
| Pontos (pontos médios, interseções), bordas combinadas (linhas, círculos), linhas (linhas centrais, linhas perpendiculares, linhas paralelas, linhas tangentes, linhas que passam por pontos, linhas retas aproximadas) , Círculos (círculos intermediários, círculos construídos em pontos médios, círculos auxiliares, círculos tangentes, endocírculos) |
Tolerâncias Geométricas |
| Tolerância de forma (retidão verdadeira, arredondamento verdadeiro, contorno, planicidade), Tolerância de orientação (retidão, paralelismo) Tolerância de posição (posição do ponto, concentricidade, simetria) |
Aplicações Especiais |
| Ponto Máximo, Ponto Mínimo (Retângulo, Círculo, Arco), Linha (Linha de Pico), Círculo (Círculo de Pico, Arco de Pico), Distância do Passo (Direção Direta, Direção Circunferencial) , Ângulo do Passo (Direção Linear, Direção Circunferencial), R-Ângulo, C-Superfície, Furo, Cruz do Círculo, Perímetro, Área, Parafuso, Engrenagem |
Ferramentas Comuns |
| Construir (Distância, Espaçamento, Ângulo, Ponto, Segmento de Linha, Círculo, Arco, Elipse, Plano, Círculo, Retângulo, etc.), Analisar (Multi-ferramenta, Automático, Perpendicular, Composição de Ponto Médio, Círculo de Ponto Médio, Interseção, Equalizador, Círculo de Desenho de Raio, Círculo Tangente a Duas Linhas, Paralelo, Tangente, Círculo Tangente Externo a Círculo Tangente Interno, Escopo Mínimo, Triângulo Tangente a Cilindros, Modo 3D), Ferramenta (Ponto Manual, ponto de foco, caixa redonda para pegar pontos, caixa quadrada para pegar pontos, varredura de linha, varredura de arco, varredura de círculo, pontos especificados, varredura de elipse, varredura de retângulo, varredura de círculo, varredura de contorno de círculo, varredura de contorno fechado, varredura de elemento de forma fechada, varredura de elemento de tipo aberto) , Sistema de coordenadas (complemento de plano, complemento de eixo, configurações do sistema de coordenadas, legenda, direção XYZ, plano de trabalho) |
Especificações: |
Modelo
| QuickMea100 |
QuickMea |
403QuickMea |
403QuickMea |
403Faixa de Medição |
| X |
φ100 |
115mm |
215mm |
315mm |
Y |
| 145mm |
245mm |
245mm |
Z |
| 75mm |
FOV |
FOV |
FOV |
FOV |
| Modo de Alta Precisão |
Sem Movimentação da Mesa |
135*155mm |
235*155mm |
335*255mm |
Modo de Campo Amplo |
| Sem Movimentação da Mesa |
200*200mm |
300*200mm |
400*300mm |
Repetibilidade |
| Modo de Alta Precisão |
Sem Movimentação da Mesa |
0.8μm |
Com Movimentação da Mesa |
| 1.8μm |
|
Modo de Campo Amplo |
Modo de Campo Amplo |
Modo de Campo Amplo |
| Sem Movimentação da Mesa |
0.8μm |
Com Movimentação da Mesa |
| 1.8μm |
|
Resolução da Tela |
Resolução da Tela |
Resolução da Tela |
| 0.1μm |
Precisão |
| Alta Precisão |
Sem Vinculação |
*1±2.5μm |
Com Vinculação |
| *2±4+L/200μm |
|
Campo Amplo |
Campo Amplo |
Campo Amplo |
| Sem Vinculação |
*1±2.5μm |
Com Vinculação |
| *2±4+L/200μm |
|
Câmera |
Câmera |
Câmera |
| 1" 20MP CCD * 2 |
Lente |
| Lente Telecêntrica de Dupla Ampliação |
Sistemas de Iluminação |
| Luz Inferior |
Luz Verde Direcional Circunferencial (motorizada) |
Luz de Superfície |
| Luz Branca Elevável de Quatro Anéis (motorizada) |
Luz Inferior |
| Luz Verde Direcional Circunferencial (motorizada) |
Luz Coaxial |
| Opcional |
Especificações da mesa rotativa horizontal (opcional) |
| Ângulo de rotação |
Resolução 0.02°, faixa 360° |
Velocidade de rotação |
| 0.2-2r/seg |
Diâmetro máximo mensurável |
| Φ60mm |
Capacidade |
| 5 Kg |
Software de Medição |
| Software QuickMea CAD++ |
Fonte de Alimentação |
| 220V±10%,50Hz |
Ambiente de Trabalho |
| Temperatura: 20±2℃, Umidade: 30-80%, Vibração: ＜0.002g,15HZ |
Dimensão (C*L*A) mm |
| 565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
|
