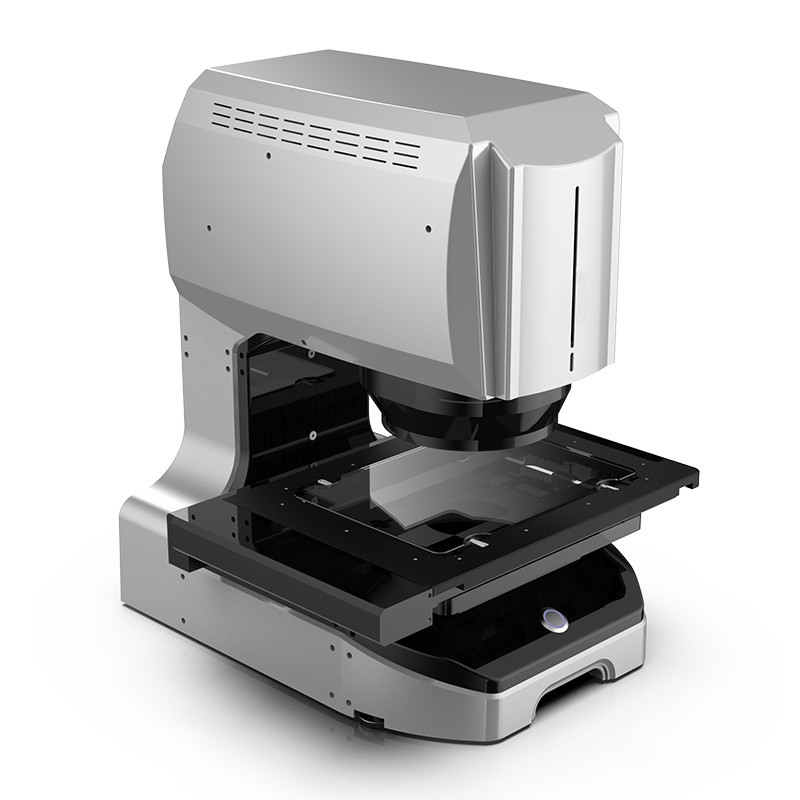

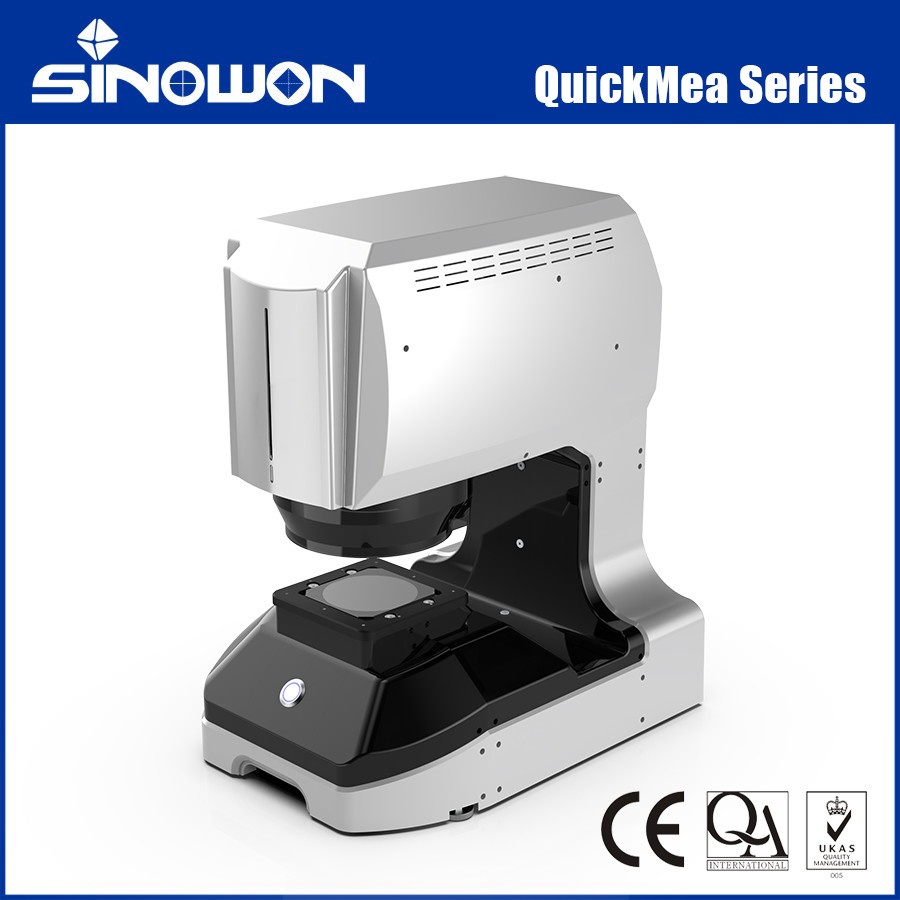

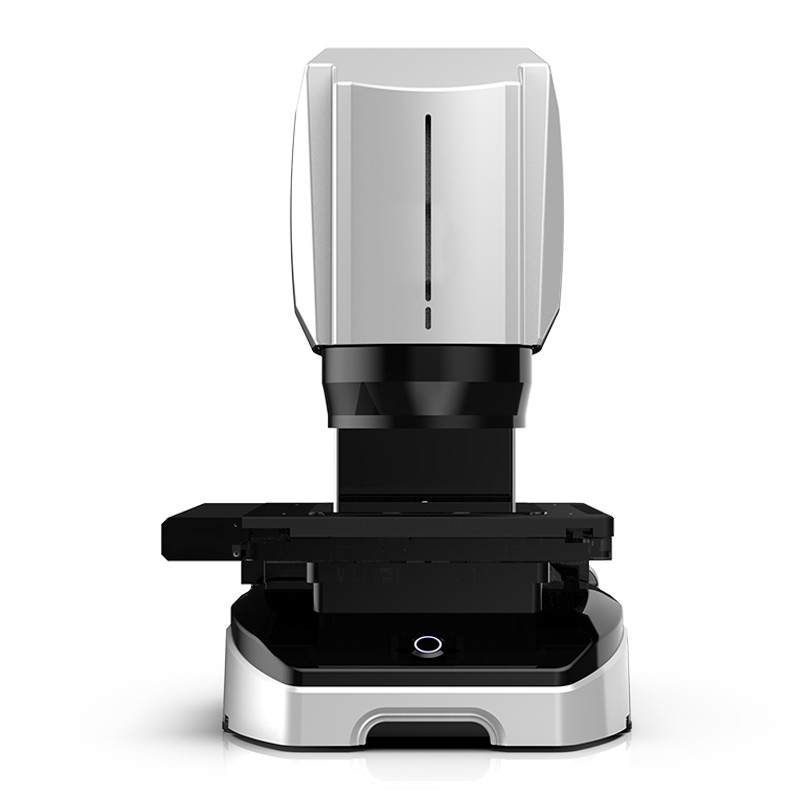

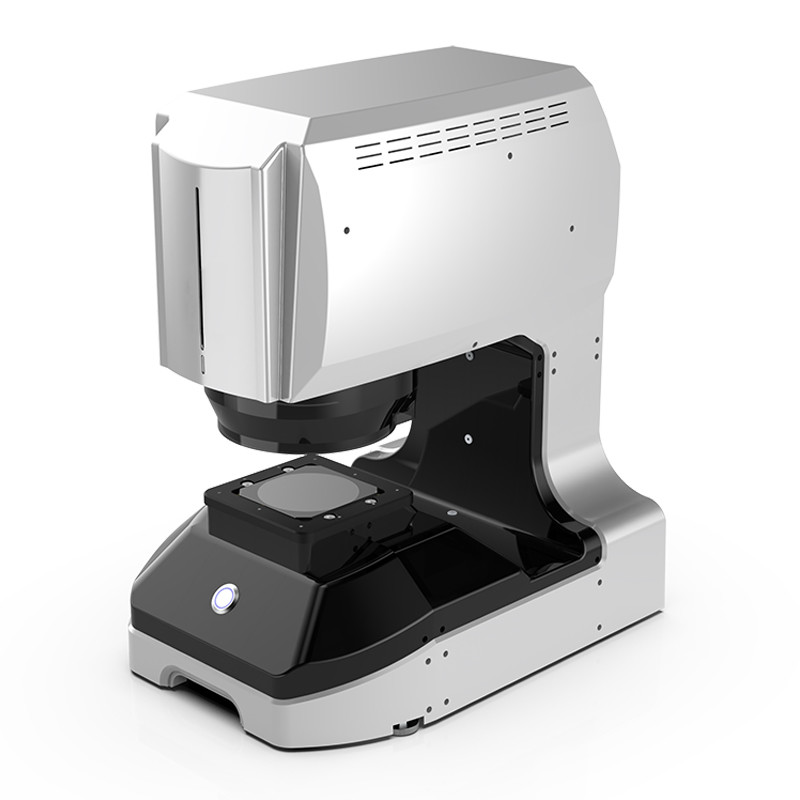

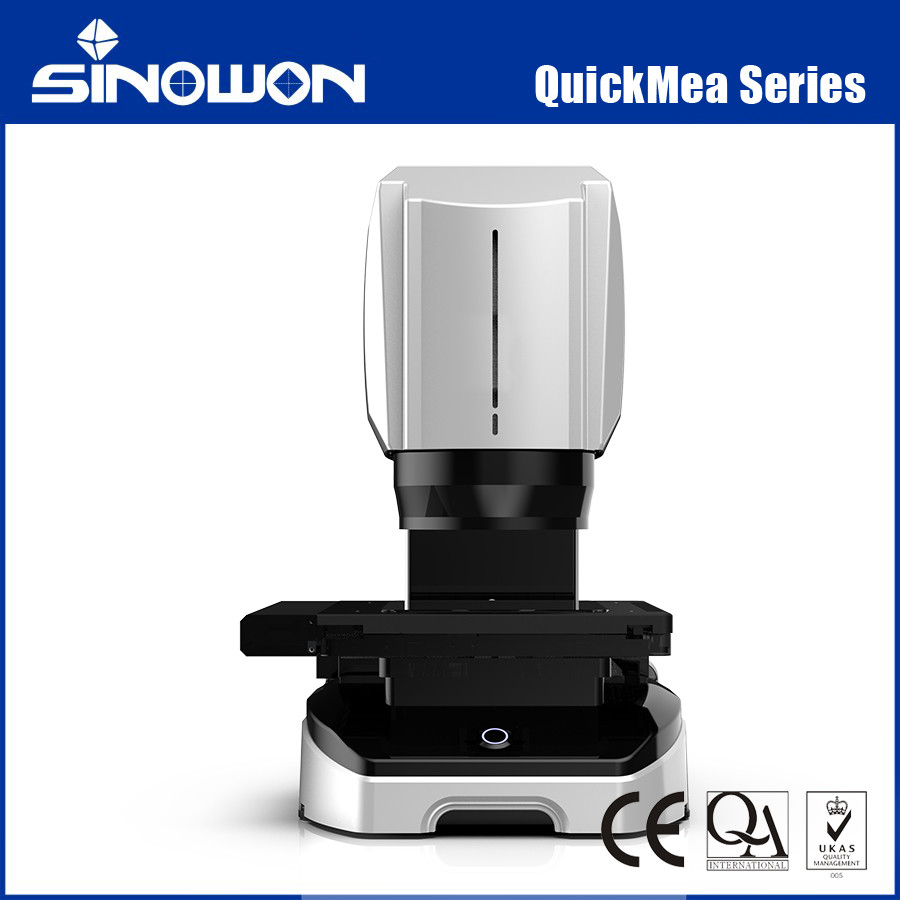

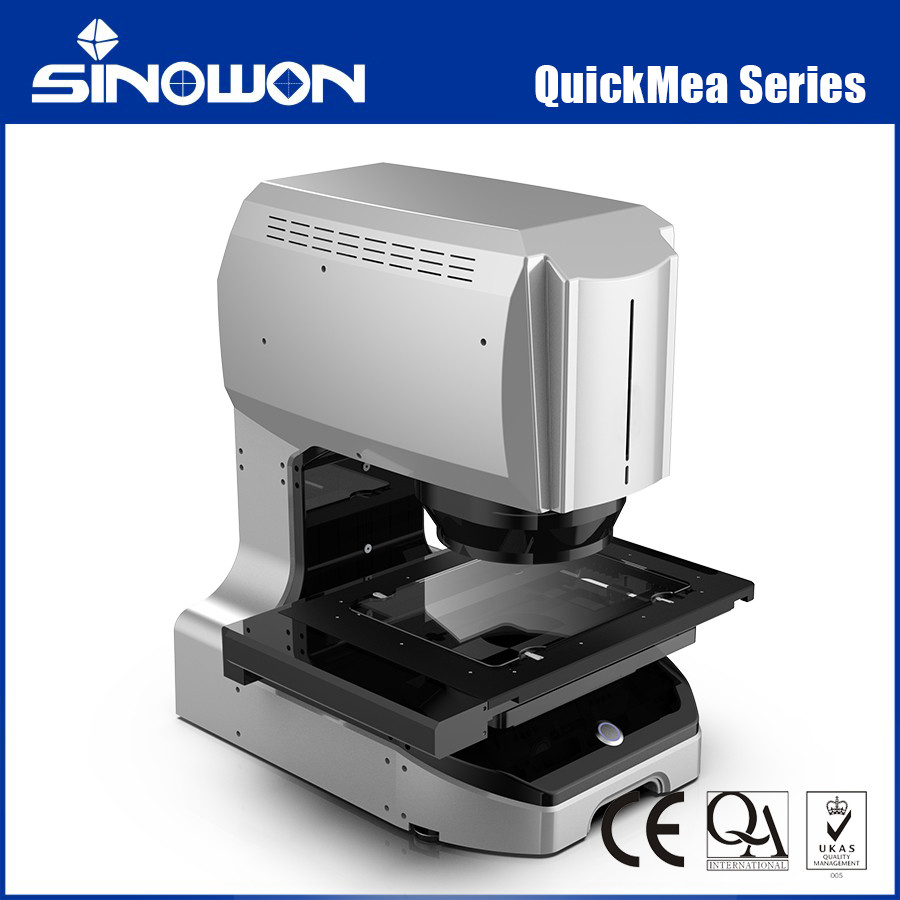

Sistema de visão instantânea QuickMeaSérie
Características do produtoc:
Sistema de medição instantânea em cima de banco
● Estrutura da mesa, tamanho compacto, fácil de manusear.
● Medição de um botão, pode também ser combinado com o sinal IO para obter medição automática.
● O relatório pode ser carregado automaticamente no sistema de gestão de dados.
Medição de alta precisão sob a luz da superfície
● Equipado com Double Magnification Telecentric Lens e duas câmaras de 20MP, luz de superfície multi-ângulo automática e luz de superfície coaxial opcional.
● Com o poderoso algoritmo de cálculo de borda de IA independente, pode facilmente realizar uma busca precisa de borda na superfície e filtrar áreas inválidas para confusão de fronteira.
● A repetibilidade da medição da luz de superfície também pode atingir um nível semelhante ao da luz de fundo.
Medição rápida e operação fácil
● Não é necessário posicionamento para medir amostras, as amostras podem ser colocadas em qualquer posição.
●Pode medir 100 dimensões, 512 características em um segundo, reduzindo muito o tempo de medição.
●A interface de operação do software é simples e fácil de entender, e o programa de medição e a configuração dos parâmetros podem ser facilmente escritos.
●Com a focagem automática, elimine os erros causados pelas distâncias focais.
●Posicionamento automático e função de medição automática, qualquer operação pode obter resultados de medição estáveis com um botão.
Conveniente|Um botão para medir
Uma combinação de hardware poderosa.Medição de alta precisão
Equipado com Lente Dupla Telecêntrica de Dupla Ampliação de Baixa Aberração e duas câmeras de 20MP, luz de superfície multi-ângulo automática e luz de superfície coaxial opcional.Com o poderoso algoritmo de cálculo de borda de IA independente, pode facilmente realizar a busca de borda precisa na superfície e filtrar áreas inválidas para confusão de fronteira.A repetibilidade da medição da luz de superfície pode também atingir um nível semelhante ao da luz de fundo.
Lente dupla telecêntrica de dupla ampliação de baixa aberração
O projeto da lente telecêntrica reduz as aberrações ópticas, tornando a imagem mais realista e precisa, o que é especialmente importante para aplicações que exigem medições de alta precisão,onde a peça de trabalho pode ser colocada aleatoriamente para obter resultados de medição precisos.
Foco óptico automático
Equipado com lentes ópticas telecêntricas duplas, pode focar automaticamente de acordo com a posição de medição, reduzindo o tempo de ajuste do pessoal.
Nova imagem de tela de grande formatoe, mpixel de minério por unidade de tamanho para maior precisão
Maior precisão de imagem em comparação com lentes tradicionais.
CDD de alta precisão de 20 MP
Usando uma câmara em preto e branco de 120 megapixels, o número de pixels foi aumentado para o dobro dos modelos tradicionais,e as pequenas bordas que eram difíceis de observar no passado também podem ser observadas. Com medição móvel, comutação do campo de visão, o sistema pode alcançar medições de alta precisão e de amplo campo, melhorando a precisão e reduzindo o tempo de medição.
Sistema óptico com câmara de visão dupla comutável
Obtenha um grande campo de visão e uma medição simultânea de alta precisão, mais rápida e inteligente.
Sub-Processamento de imagem por pixels
Divida 1 pixel em 100 partes iguais para detectar bordas e calcule.
Eliminação automática de anomalias
Remover automaticamente anormalidades quando as bordas extraídas têm burrs ou defeitos
Fonte de luz ajustável
Configure várias unidades de iluminação em uma com luz de superfície de levantamento multi-ângulo.Através do sensor de brilho integrado para diferentes fontes de luz ambiente, o sistema pode ajustar automaticamente as melhores condições de iluminação.
Sistema de iluminação extensivo
Equipado com vários sistemas de iluminação óptica variável, o suporte de luz de superfície é elevado e abaixado, adequado para uma ampla gama de quantidades de campo de medição.
Novos softwares auto-desenvolvidos
O software Quickmea, o software profissional de medição da visão, é desenvolvido pela Sinowon de forma independente, com direitos de propriedade intelectual independentes.O software Quickmea é equipado com uma interface de usuário amigávelA função é simples, poderosa e prática. É conveniente operar rapidamente. Além disso, pode ser personalizado de acordo com as exigências do usuário, de modo a melhorar a eficiência do trabalho de forma mais eficaz.
Função Introdução
| Ferramentas rápidas |
Sistema de coordenadas (posicionamento, linha-ponto, linha-linha), base (ponto, linha, círculo, arco), ângulo (linha-linha),
Distância (linha-linha, ponto-linha, ponto-ponto, círculo-círculo, círculo-linha, ponto-círculo)
|
| Ferramentas auxiliares |
Pontos (pontos médios, interseções), bordas combinadas (linhas, círculos), linhas (linhas centrais, linhas perpendiculares, linhas paralelas, linhas tangentes, linhas que passam por pontos, linhas retas aproximadas) ,Círculos (círculos intermediários, círculos construídos em pontos médios, círculos auxiliares, círculos tangentes, endocírculos) |
| Tolerâncias geométricas |
Tolerância de forma (verdadeira retidão, verdadeira redundância, contorno, planosidade), Tolerância de orientação (retidão, paralelismo) Tolerância de posição (posição pontual, concentricidade, simetria) |
| Aplicações especiais |
Ponto máximo, ponto mínimo (retângulo, círculo, arco), linha (linha de pico), círculo (círculo de pico, arco de pico), distância de passo (direção direta, direção circunferencial), ângulo de passo (direção linear,Direção da circunferência), Ângulo R, superfície C, buraco, círculo cruzado, perímetro, área, parafuso, engrenagem |
| Ferramentas comuns |
Construir (Distância, Espaçamento, Ângulo, Ponto, Segmento de Linha, Círculo, Arco, Ellipse, Plano, Círculo, Retângulo, etc.), Analisar (Multi-ferramenta, Auto, Perpendicular, Composição do ponto médio, Círculo do ponto médio,Intersecção, Equalizador, círculo de desenho de raio, círculo tangente a duas linhas, paralelo, tangente, fora do círculo tangente ao círculo tangente interno, escopo mínimo, triângulo tangente aos cilindros, modo 3D),Ferramenta (Ponto manual), ponto de foco, caixa redonda para tomar pontos, caixa quadrada para tomar pontos, escaneamento de linha, escaneamento de arco, escaneamento de círculo, pontos especificados, escaneamento de elipse, escaneamento de retângulo, escaneamento de círculo, escaneamento de círculo de contorno,Análise de contorno fechadoSistema de coordenadas (complemento do plano, complemento do eixo, configurações do sistema de coordenadas, chamada, direção XYZ, plano de trabalho) |
Especificações:
| Modelo |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Faixa de medição |
X |
φ100 |
115 mm |
215 mm |
315 mm |
| Y |
145 mm |
145 mm |
245 mm |
| Z |
75 mm |
75 mm |
75 mm |
75 mm |
| VOC |
Modo de alta precisão |
20.5*13,5 mm |
135*155 mm |
235*155 mm |
335*255 mm |
| Modo de campo largo |
φ100 mm |
200*200 mm |
300*200 mm |
400*300 mm |
| Repetitividade |
Modo de alta precisão |
Sem mesa Mudança |
00,4 μm |
| Com a mesa em movimento |
|
1.2 μm |
1.2 μm |
1.2 μm |
| Modo de campo largo |
Sem mesa Mudança |
00,8 μm |
| Com a mesa em movimento |
|
10,8 μm |
10,8 μm |
10,8 μm |
| Resolução da tela |
0.1 μm |
| Precisão |
Alta precisão |
Sem obrigação*1 |
± 1,5 μm |
| Com ligação*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Largo campo |
Sem obrigação*1 |
± 2,5 μm |
| Com ligação*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Câmara |
" 20MP CCD * 2 |
| Lentes |
Lente telecêntrica de dupla ampliação |
| Sistemas de iluminação |
Luz inferior |
Luz verde paralela inferior |
| Luz de superfície |
Luz Branca Liftável de Quatro Anéis (motorizada) |
| Luz inferior |
Luz verde circular direcional (motorizada) |
| Luz coaxial |
Opcional |
| Especificações da mesa giratória horizontal (facultativo) |
Ângulo de rotação |
Resolução 0,02°, faixa 360° |
| Velocidade de rotação |
0.2-2r/sec |
| Diâmetro máximo mensurável |
Φ60 mm |
| Capacidade |
5 kg |
| Software de medição |
QuickMea CAD++ Software |
| Fornecimento de energia |
220V ± 10%, 50 Hz |
| Ambiente de trabalho |
Temperatura: 20±2°C, Umidade: 30-80%, Vibração: < 0,002g,15HZ |
| Dimensão (L*W*H) mm |
565*435*635mm |
586*435*635mm |
586*505*635 mm |
695*635*650 mm |
