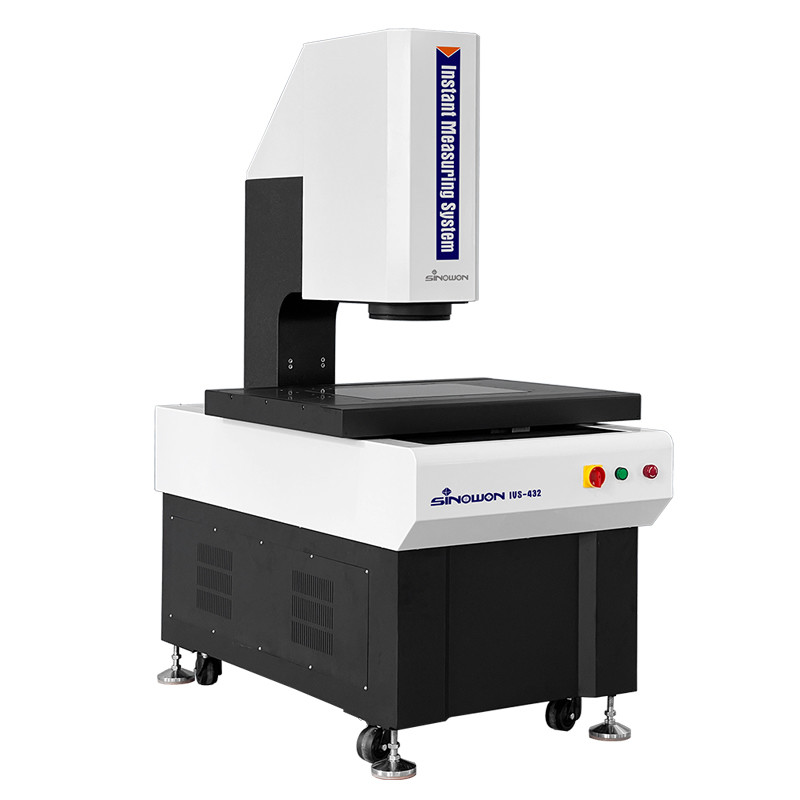

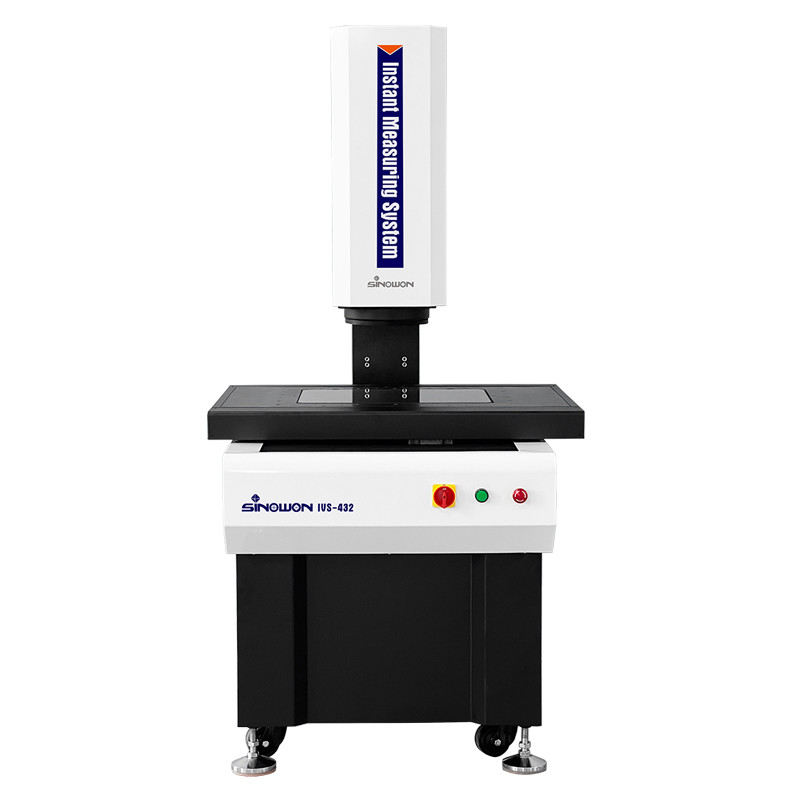

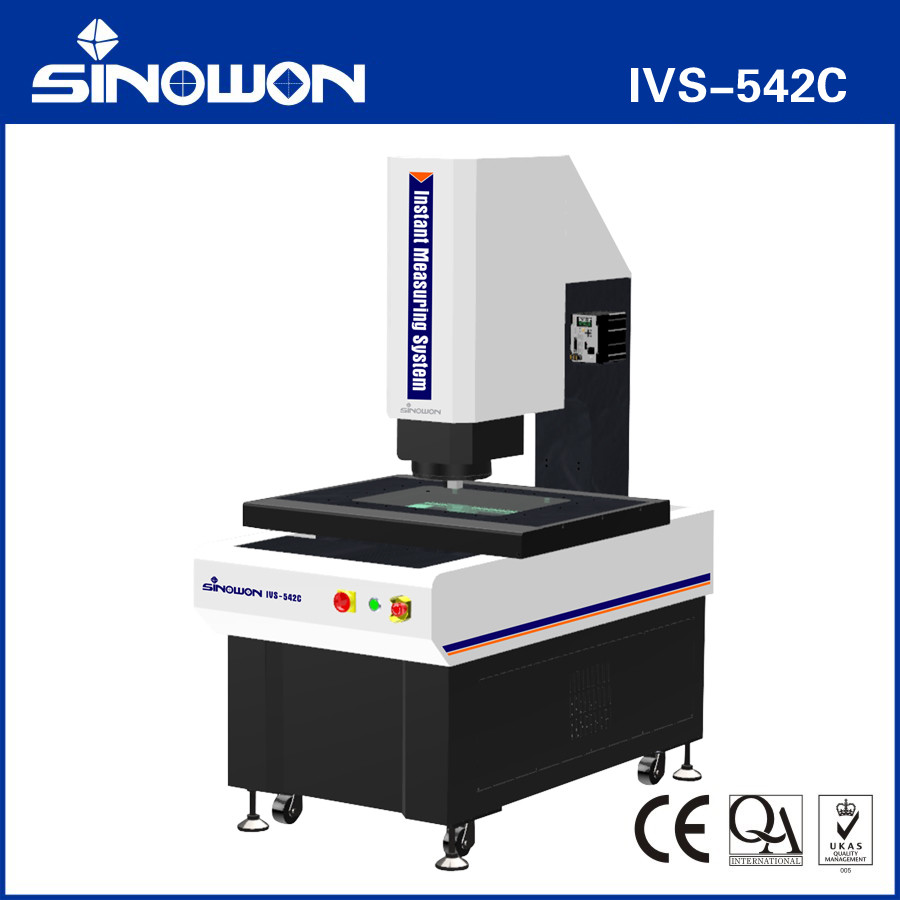

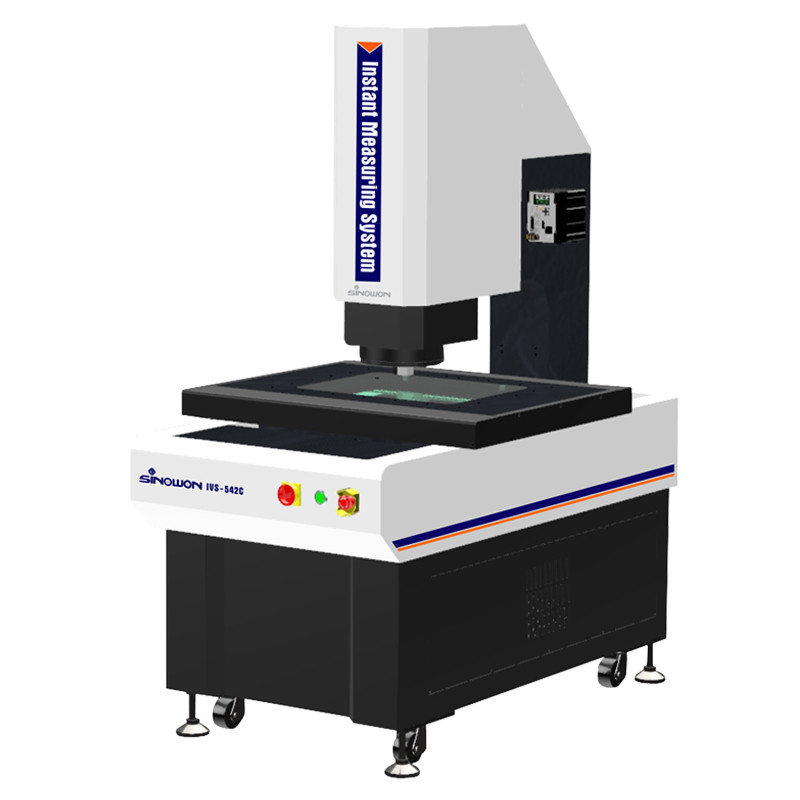

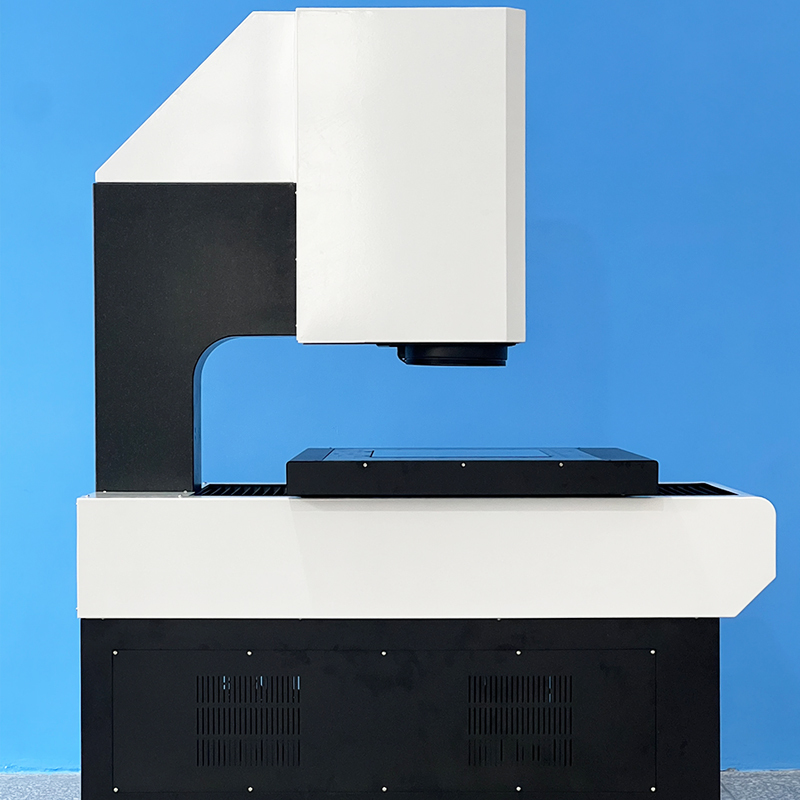

Sistema de Medição de Visão Instantânea Cantilever IVS-542C

Introdução do Produto:

A série IVS é uma máquina de medição de visão instantânea totalmente automática cantilever com sistema de lentes de dupla ampliação, desenvolvido para medição GD&T com controle motorizado automático de três eixos. É equipado com foco automático, controle automático de iluminação e movimento automático de configuração de hardware e software para tornar a medição de dimensões lineares e geométricas rápida e precisa.

Características do Produtoc:

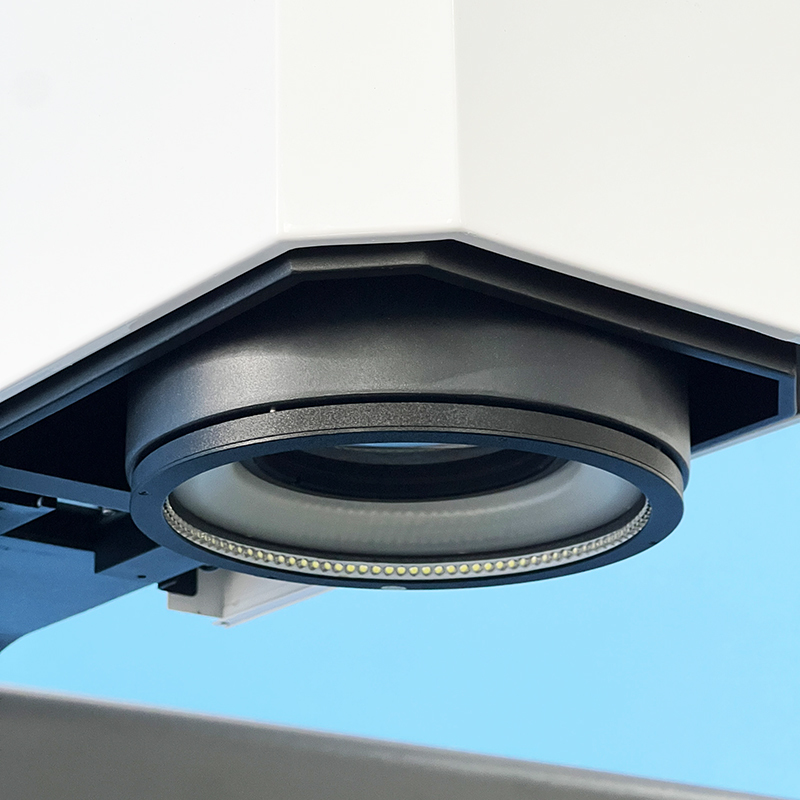

• Equipado com uma câmera de 20 milhões de pixels e uma lente dupla telecêntrica com dupla ampliação, a qualidade da imagem é excelente;
• O design de alta telecentricidade abaixo de 0,02° garante a precisão da medição para produtos com diferenças significativas de altura;
• A baixa distorção TV abaixo de 0,01% e a uniformidade da distorção em toda a imagem garantem a precisão de repetibilidade dinâmica da medição;
• O design de dupla ampliação permite uma medição eficiente com um grande campo de visão e medição de alta precisão com alta ampliação, satisfazendo as necessidades duplas dos clientes por eficiência e precisão;
• O controle de precisão totalmente automático CNC de três eixos XYZ garante o posicionamento preciso;

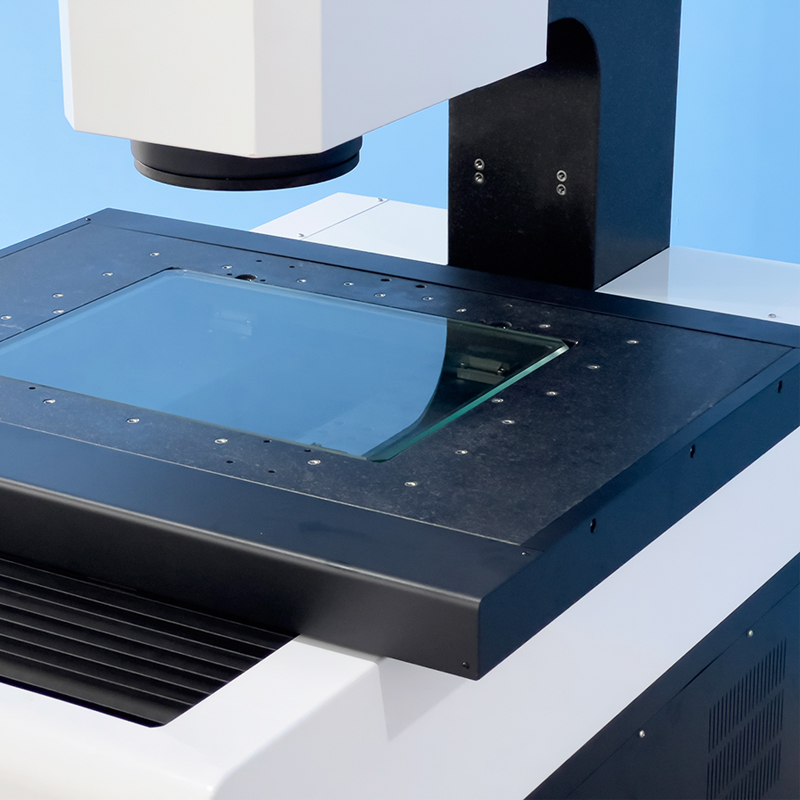

• O uso de uma base e coluna de mármore indiano proporciona boa estabilidade;
• Guias lineares de precisão, fusos de esferas retificados, servomotores CA, etc., garantem a precisão e estabilidade do sistema de movimento;
• A escala linear de alta precisão de 0,5μm garante a precisão de posicionamento e medição do sistema;
• Equipado com várias fontes de luz e uma função de elevação inteligente para se adaptar a vários cenários de medição;
• O software de medição Geomea, poderoso e fácil de usar, aprimora o controle de qualidade;
• Programas de medição automática podem ser configurados para concluir medições em lote de forma eficiente e rápida;
• Sensores de luz branca sem contato opcionais podem ser usados para medir espessura, planicidade, etc.

Aplicação:

• Pode ser aplicado à medição de precisão de objetos de grandes dimensões
• Indústria 3C: telas de telefones celulares, capas de telefones celulares
• Indústria eletrônica: placas de circuito impresso
• Nova energia: baterias de lítio
• Indústria automotiva: peças de precisão

Especificações:

Descrição do Modelo de Configuração do Produto (Exemplo com IVS-322):

Modelos e Especificações do Sistema de Medição de Visão Instantânea:

Tabela Guia de Espaço de Medição do Sistema de Medição de Visão Instantânea:

Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.
