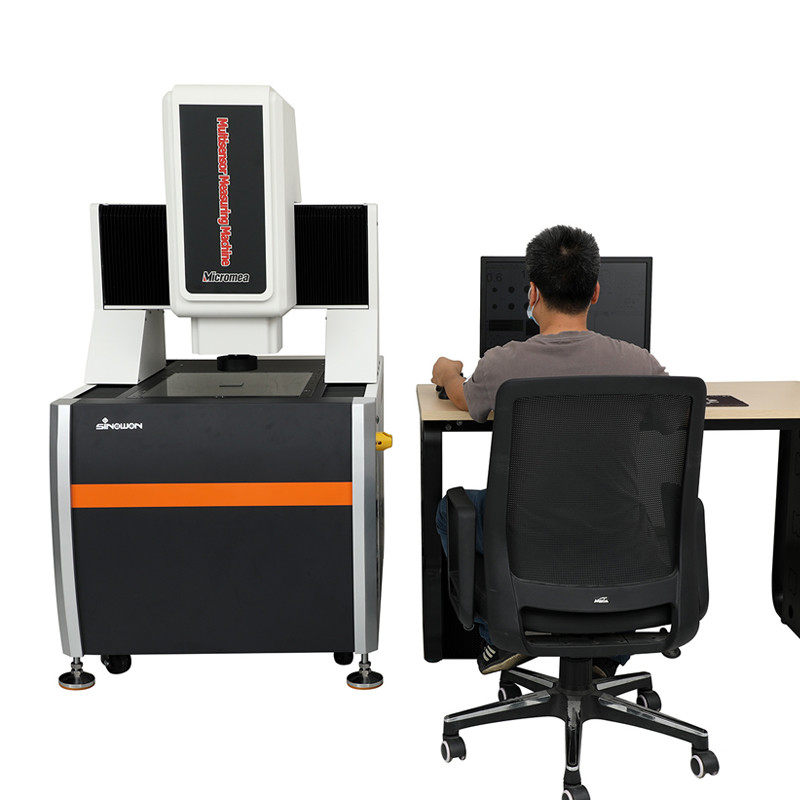

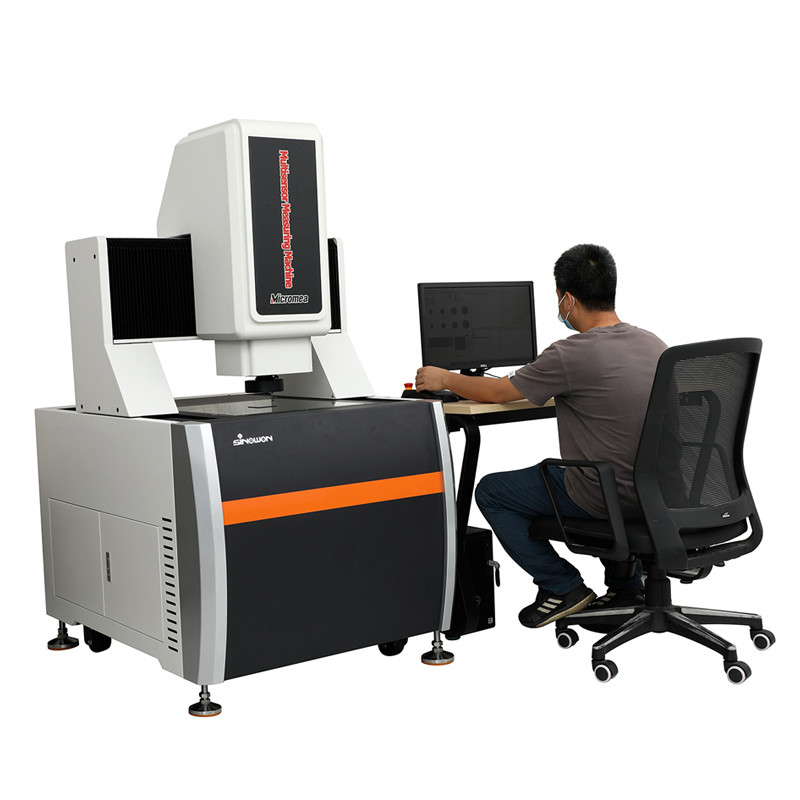

Sistema de medição de visão automática de alta precisão Máquina de medição de vídeo automática VMM

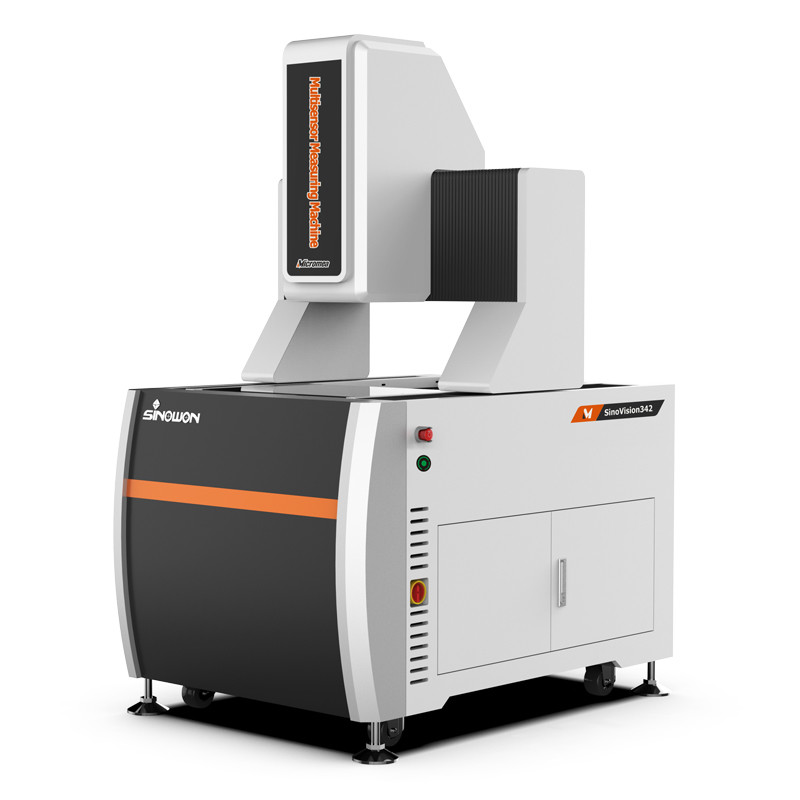

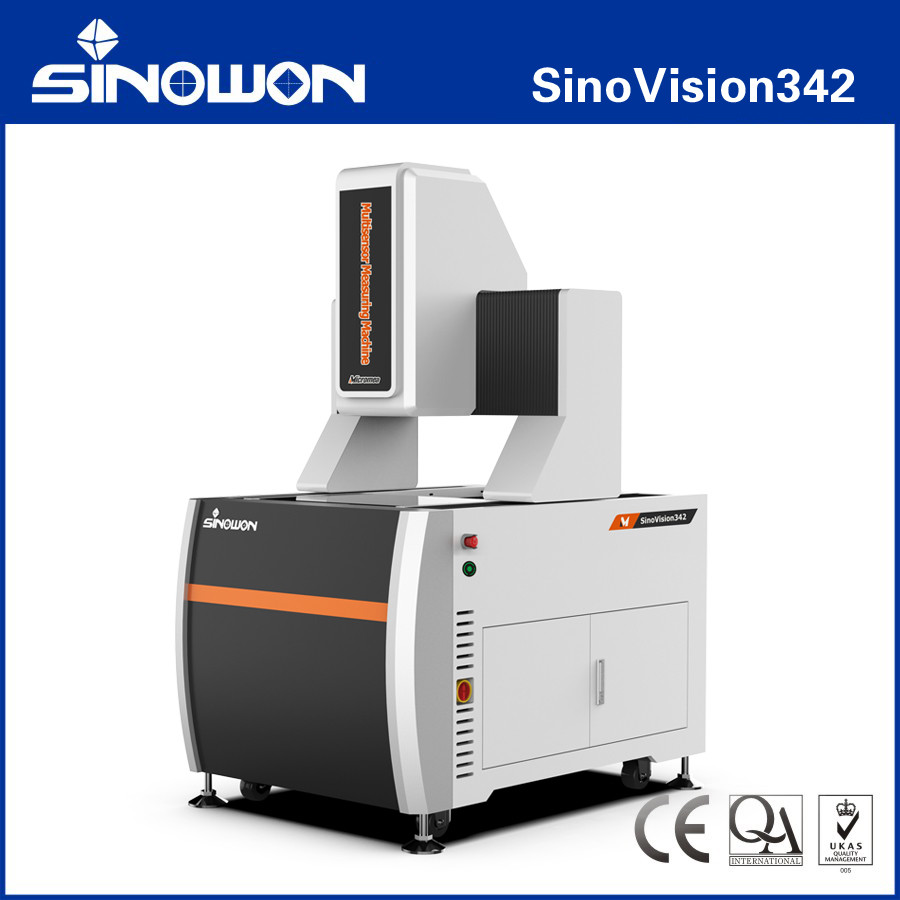

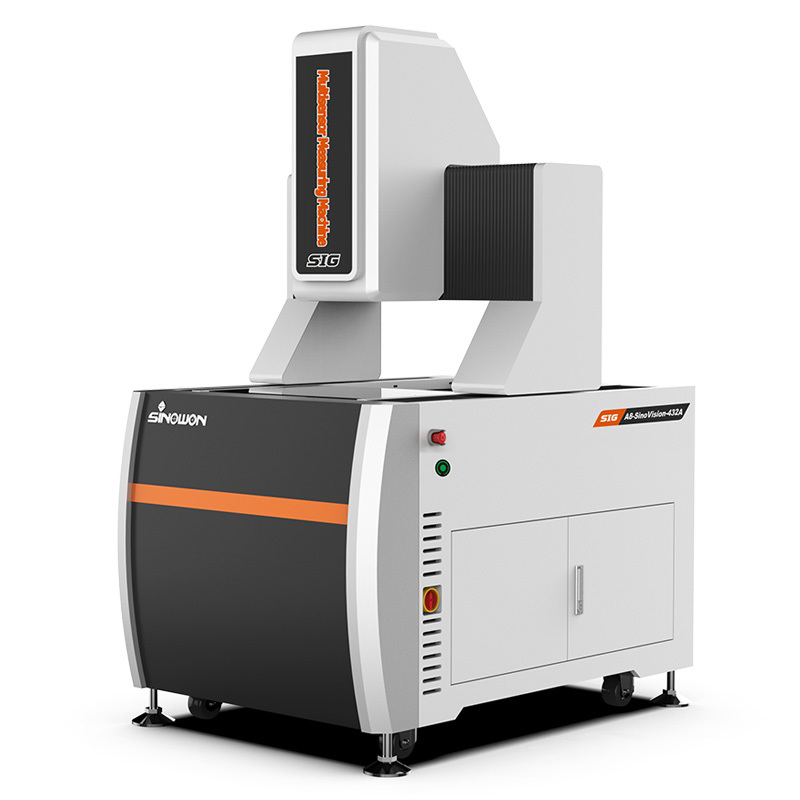

Máquina de medição automática de visão de ultra-alta precisão Série A8-SinoVision

Introdução do produto:

Amplamente utilizado na medição de precisão em diversos setores, como máquinas, eletrônicos, moldes, moldagem por injeção, hardware, borracha, estampagem de precisão, conectores, telefones celulares, eletrodomésticos, placas de circuito impresso, equipamentos médicos, relógios, ferramentas, militares, energia, pontes, navios, aeroespacial e outras indústrias, atingindo em última análise o objetivo de controle de qualidade.

Características do produtoc:

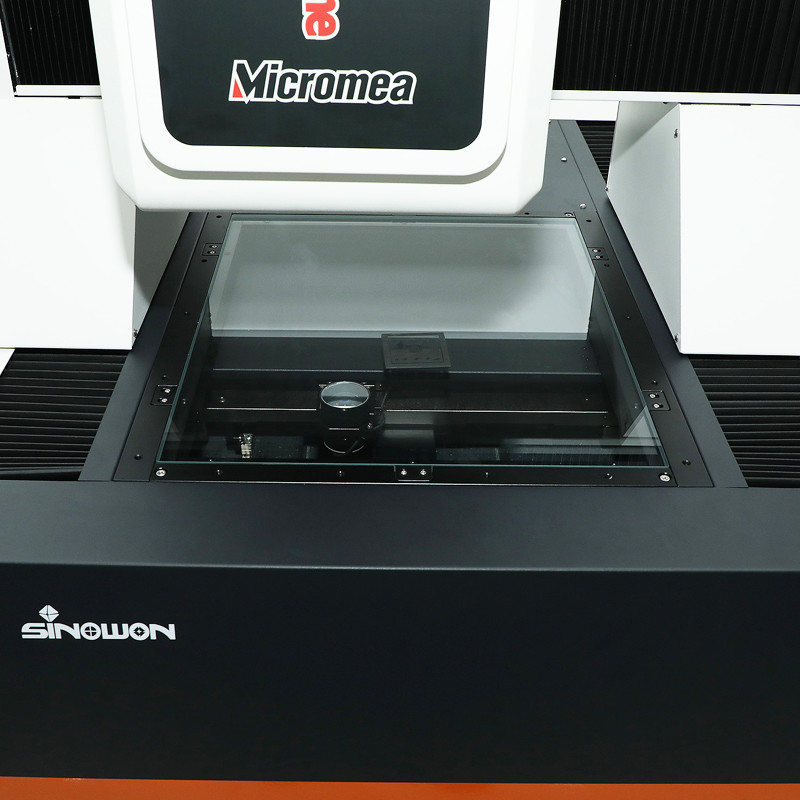

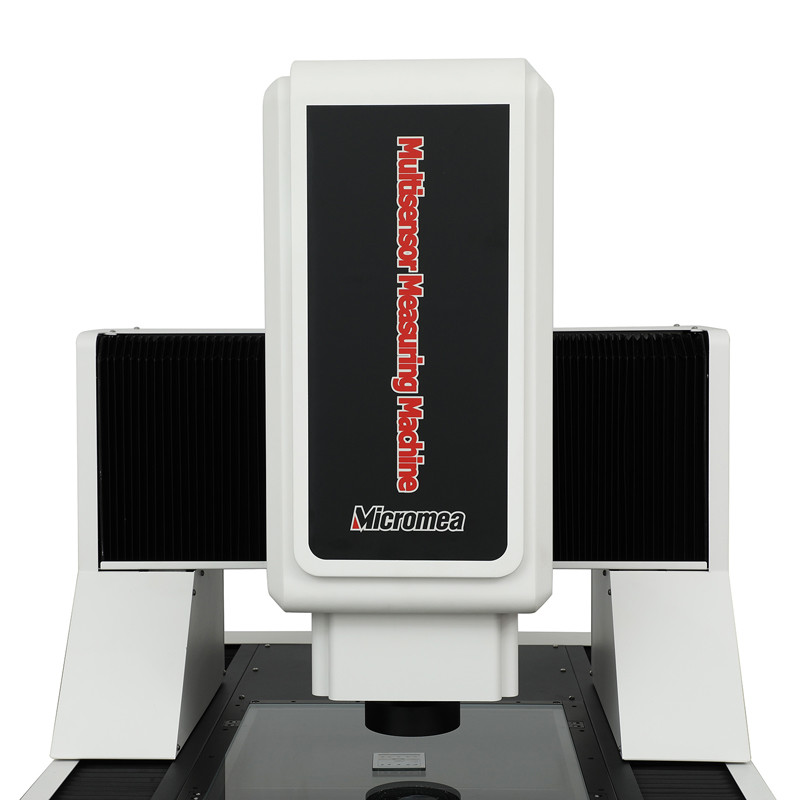

• Estrutura tipo ponte móvel, medição estável;
• Controle de circuito fechado totalmente automático CNC de quatro eixos, medição totalmente automática;
• Base e viga de granito preto indiano importado, e adotando estritamente o processo de produção de três coordenadas, estável e confiável;
• Liga de alumínio padrão de aviação 6061, alta tenacidade, garantindo desempenho de precisão estável a longo prazo;
• Usando um sistema profissional de simulação e análise de projeto estrutural para análise e otimização, a estrutura é mais razoável.
• Régua de grade aberta RSF importada, resolução de 0,1um, alta precisão, boa estabilidade;
• Trilho guia importado de alta precisão G1-SP, parafuso de esfera de aterramento e servo motor AC;
• Câmera colorida de 1 / 1,8 "de alta resolução, atende às necessidades de observação clara e medição estável. Lente de ampliação variável automática confocal coaxial espectrômetro 13,3X, espectrômetro laser confocal, lente de ampliação variável coaxial.
• Fonte de luz de superfície LED programável de 5 anéis, 8 zonas e 40 fases, sistema de fonte de luz de contorno LED paralelo de transmissão, realizando de forma inteligente o ajuste de brilho de 256 níveis;
• Vem com o software de medição de imagem totalmente automático iMeasuring, que é poderoso, simples e fácil de usar.

Especificações:

Modelos e especificações de máquinas de medição de visão automática de ponte móvel:

Tabela de guia de espaço de medição de máquina de medição de visão automática de ponte móvel:

Outras especificações de viagem podem ser personalizadas de acordo com as necessidades do cliente.

Configuração recomendada do computador:

O núcleo da Máquina de Medição de Visão é o sistema de controle e software de medição, e o sistema de computador é o principal transportador de todas as operações, exigindo alta estabilidade e compatibilidade. Configure o desktop Optiplex do computador de alto desempenho e o sistema operacional autorizado genuíno WIN 10/11 para resolver suas preocupações.

Introdução ao software:

O software iMeasuring é um software profissional de medição multisensor que, combinado com os desenvolvedores de dez anos de experiência na indústria de medição e pesquisa de software. O princípio do design é operação amigável, função poderosa, alta precisão e estabilidade, manutenção simples.
● Excelente design de arquitetura de software e totalmente orientado a objetos, para garantir que o software seja estável e confiável.
● Suporte com vários idiomas, sem necessidade de instalar pacotes de idiomas e alterar o software, o que é conveniente para clientes locais.
● Software profissional de análise estatística SPC conectado ao software de medição, para perceber que os dados podem ser exportados automaticamente para o banco de dados SPC sem operação manual.
● O mesmo modelo de software será permanentemente gratuito para atualização, o que pode ajudar a reduzir outros problemas para o cliente.
● Com um poderoso algoritmo de localização de bordas, que pode ajudar a obter a borda da sombra ou da imagem escura e garantir alta precisão.
● O software pode reconhecer e medir automaticamente linhas, círculos, arcos e outros elementos.
● É baseado em diferentes elementos e fornece funções de construção de múltiplos elementos, como translação, rotação, extração, combinações, paralelo, vertical, espelhamento, simetria, interseção, tangente, etc.
● O software possui função de configuração de ponto de interrupção, pode ser alternado de forma inteligente entre medição manual e medição automática.

Aplicação na indústria:

Máquina de medição óptica OMM, também conhecida como Máquina de medição de visão e Máquina de medição sem contato, Máquina de medição bidimensional, Máquina de medição 2,5 dimensional, com a atualização da moderna indústria industrial de alta precisão e microfabricação, adota método de medição de imagem óptica sem contato para medição rápida e precisa. A medição de dimensões geométricas e tolerâncias geométricas torna-se inevitável.

As máquinas de medição óptica são adequadas para todos os campos de aplicação para fins de medição de coordenadas e são amplamente utilizadas em máquinas, eletrônicos, instrumentos, hardware, plásticos e outras indústrias. Tais como: moldes, parafusos, metais, acessórios, borracha, placas PCB, molas, hardware, eletrônicos, plásticos, aviação, aeroespacial, etc., supera as deficiências dos paquímetros vernier tradicionais, micrômetros e projetores de perfil, que é uma máquina de medição de alta precisão, alta eficiência e alta confiabilidade que integra tecnologias de processamento de imagens ópticas, mecânicas, eletrônicas e de computador.

O objeto a ser medido é ampliado pelo sistema de ampliação óptica. Depois que as características da imagem são coletadas pelo sistema de câmera CCD e processadas por algoritmos de computador e software, o contorno e a forma da superfície, tamanho, ângulo e posição de várias peças complexas e precisas podem ser detectados automaticamente. Microinspeção e controle de qualidade. Os dados de medição podem ser importados para o AUTOCAD para se tornarem um desenho de engenharia completo, e documentos em DXF, IGS e outros formatos podem ser gerados, e também podem ser importados para software de análise estatística WORD, EXCEL e SPC para gerar CPK e vários relatórios estatísticos.
