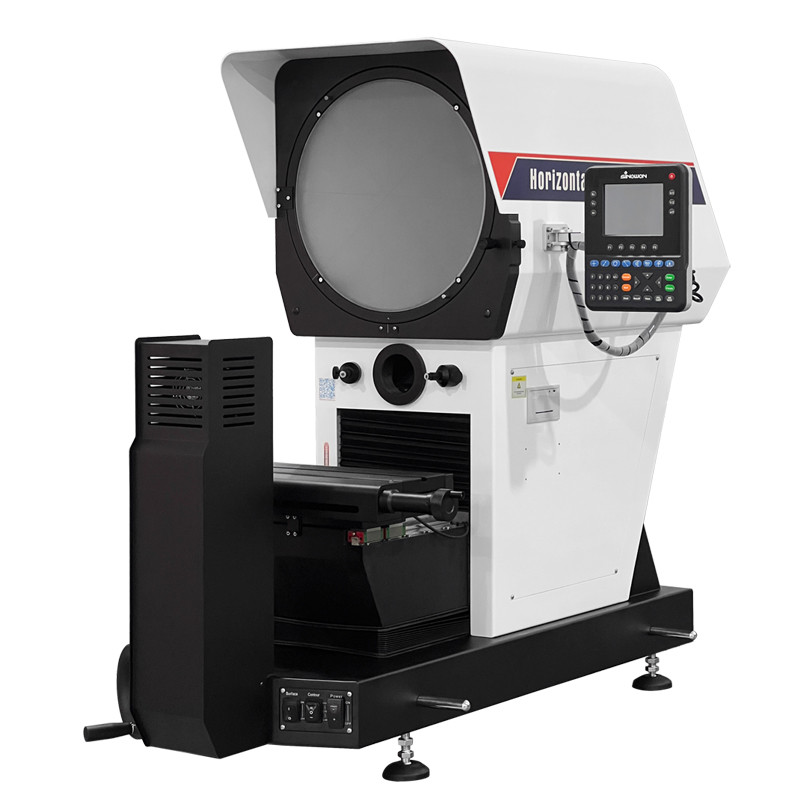

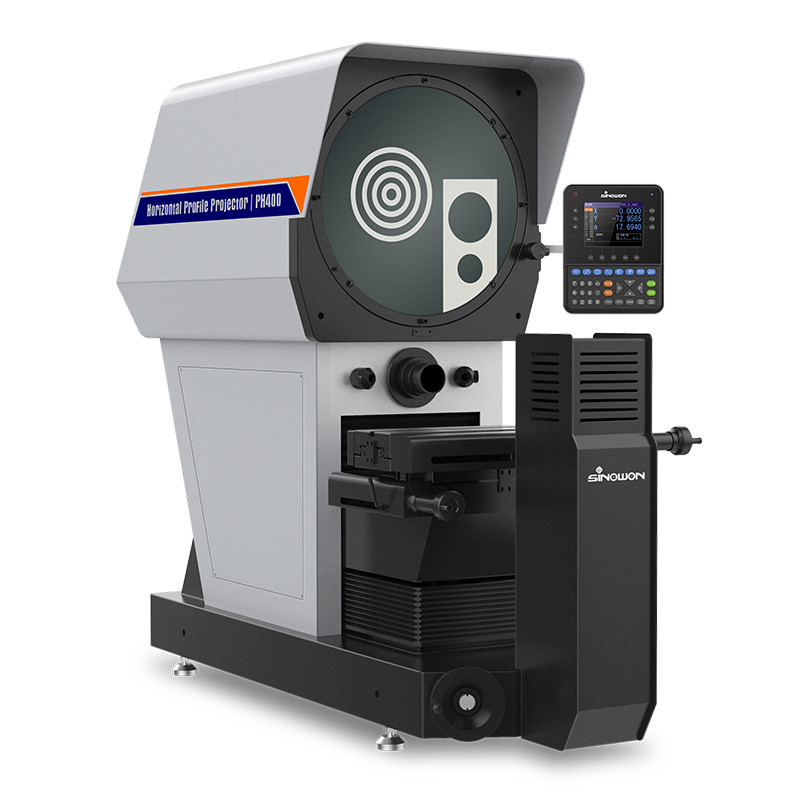

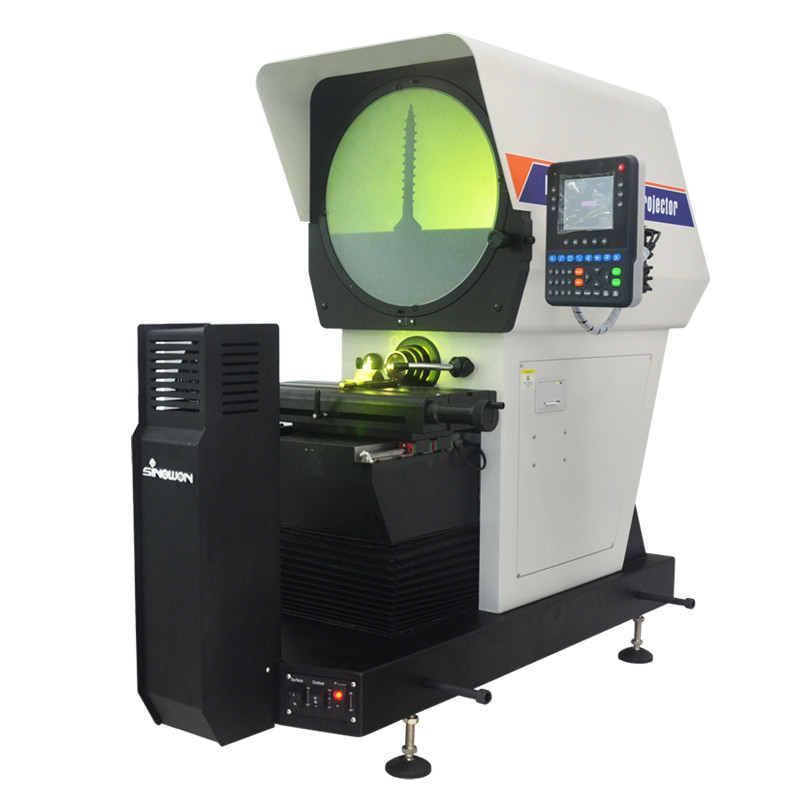

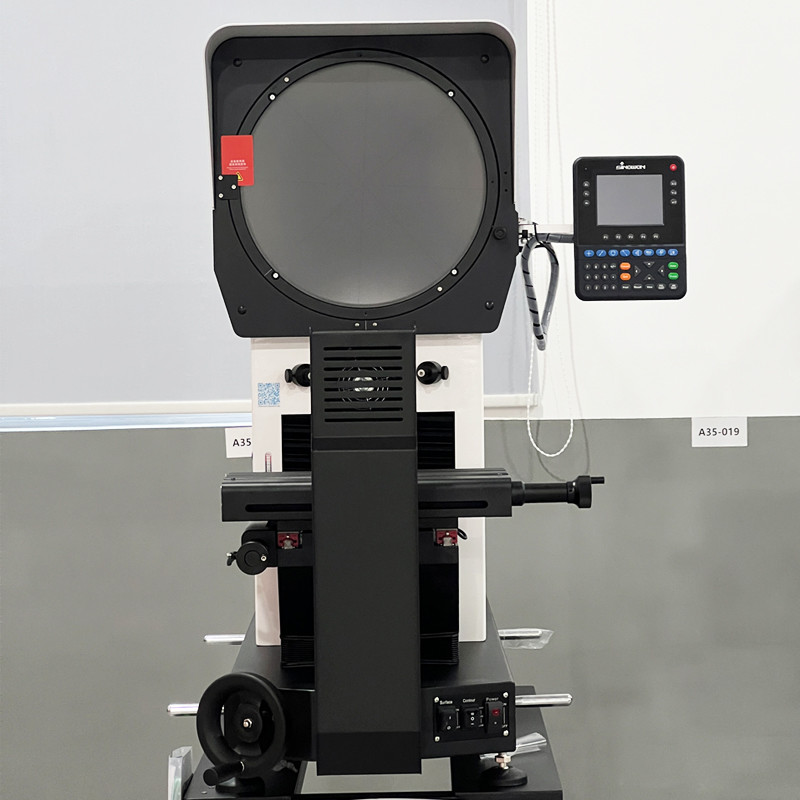

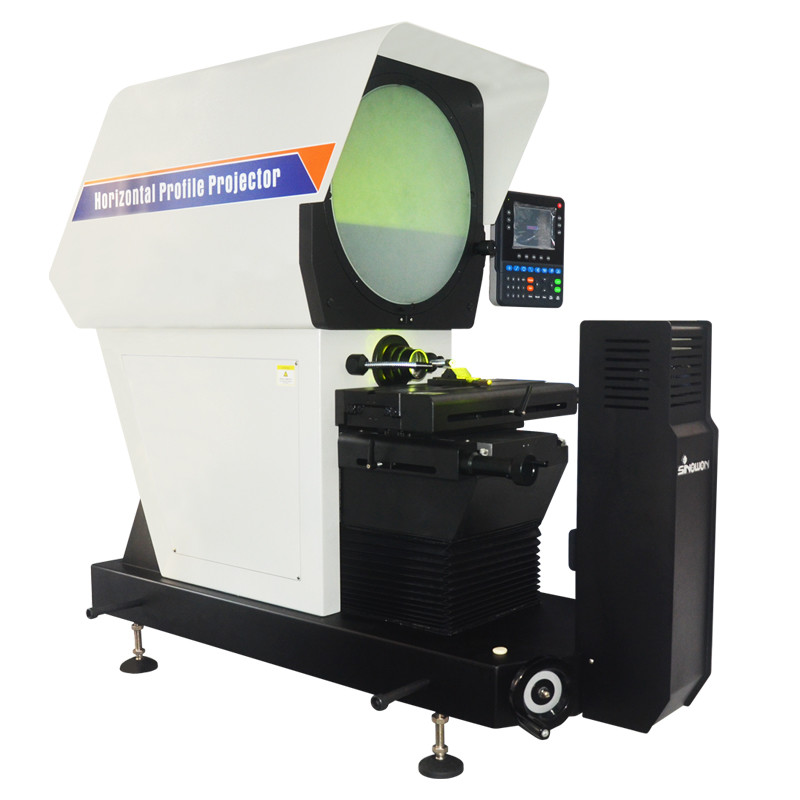

| Commodity | ØProjector de perfil horizontal digital de 400 mm |

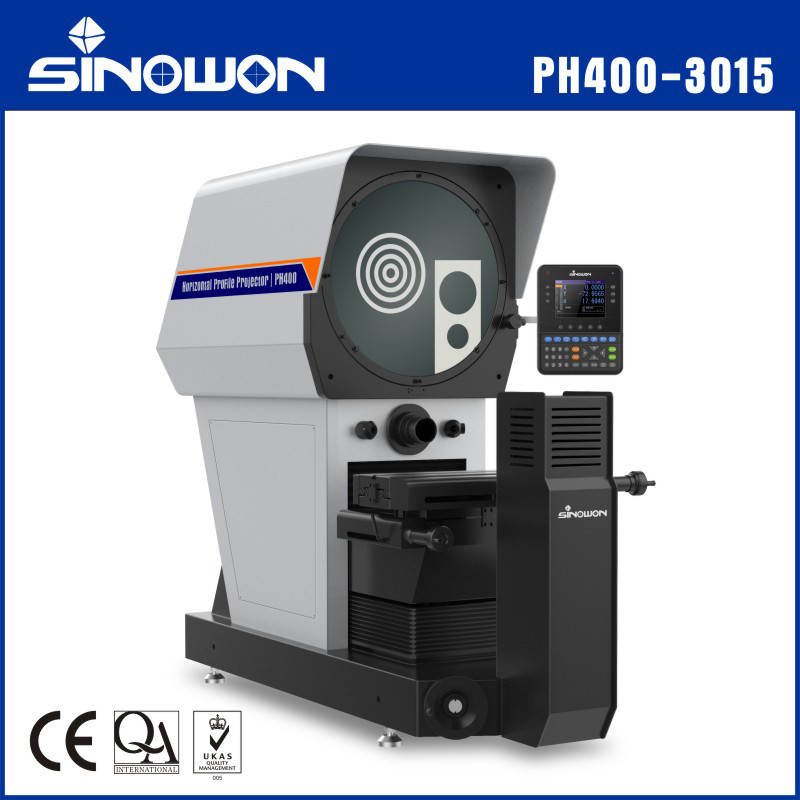

| Modo | PH400-3015 |
Código # | 512-400 |
| Tamanho do estágio de trabalho | 455x126 mm |
| Viagem de fase de trabalho | 300x150 mm |
| Concentração | 120 mm |
| Precisão | ≤3+L/200 ((um) |
| Resolução | 0.0005mm |
| Peso de carga | 15 kg |
| Ecrã | Diâmetro:412 mm, faixa de medição ≥ Ø400 |
| Ângulo de rotação 0~360°;Resolução: 1° ou 0,01°, precisão 6° |
| Leitura digital | DP400 Leitor digital LCD multifunção colorido |
| Iluminação | Iluminação de contorno:3.2V/10W LED
Iluminação de superfície: lâmpada halogénica de 220 V/130 W |
| Ambiente de trabalho | Temperatura: 20°C ± 5°C, Umidade: 40%-70%RH |
| Fornecimento de energia | AC110V/60Hz; 220V/50Hz, 200W |
| Dimensão (L × W × H) | 1210*633*1455 mm |
| Dimensão da embalagem ((L × W × H)) | 1630*780*1500 mm |
| Peso líquido bruto | 350/300 kg |
Lente de visão:
| Magnificação | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| Campo de visão | φ80 mm | Φ40 mm | Φ20 mm | Φ8 mm |
| Distância de trabalho | 65 mm | 80 mm | 67.7 mm | 51.4 mm |
Ecrã de cores com leitura digital multifunção DP400
Características:
Ø 5.6Ecrã colorido e botão táctil de silicone selado, com informações completas, utilização fácil, longa vida útil;
Ø Salvar 100 elementos de imagem permanentes, pode definir e salvar a data corrente;
Ø Medição multifunção: ponto, linha, círculo, ângulo, distância, retangular, rosca de parafuso, elipse, ranhura, arredondamento, pré-configuração, construção, etc.;
Ø Função de contagem da direcção adversa ou oposta, valor 1/2, ponto médio, função de autorização, função de chamada, função REC (registro) e medição do ciclo;
Ø A secção e a compensação linear estão disponíveis para 3 eixos, garantindo uma elevada precisão de medição;
Ø Pode conectar interruptor de pé, impressora, detecção de bordas ópticas e outras ferramentas de medição auxiliares múltiplas;
Ø Com sistema polar e sistema de coordenadas, e pode exibir milímetros e polegadas, e pode mudar facilmente;
Ø Com função independente de permissão de senha, para evitar a possibilidade de desvio de dados por operação incorreta, também pode alterar a configuração original por permissão de senha;
Ø Apoio a várias línguas: chinês, inglês e outras línguas.
Especificações:
| Modelo | DP400 |
| Código # | 510-340 |
| Língua | Chinês simples, chinês complicado, português, alemão e inglês, etc. |
| Tamanho da tela LCD | 115 mm × 85 mm |
| Resolução da tela LCD | 640*480 |
| Faixa de exibição digital | 8 dígitos ((Com ponto decimal) |
| Eixo de exibição | 3 eixos (X,Y,Z/Q) |
| Modelo de exibição Z/Q | Comprimento ou ângulo |
| Modelo de exibição de ângulo | Grau, Minutos e Segundo ou Grau |
| Sinais de escala linear | TTL onda quadrada ou onda senoidal AC de duas diferenças de ângulo de fase de 90 °, capacidade de acionamento superior a 10 MA |
| Resolução em escala linear | 0.1 um,0.2um,0.5mm, 1mm,2mm,5mm |
| Taxa de Baud | 4800,9600,14400,19200,38400,57600 |
| Porta de saída de dados | RS232,DB-9 Interface dos pais |
| Operação teclado | teclado de silicone de toque selado |
| Porto de expansão | Interruptor de pé, impressora, localizador de bordas ópticas, etc. |
| Fonte de alimentação de entrada | AC90V-240V,15W |
| Ambiente da operação | Temperatura de funcionamento: 0 °C-40 °C;Temperatura de armazenamento:-10 °C-60 °C;Umidade relativa:<90%RH |
