Sistema de medição óptica da dureza de Brinell BrinScan
Introdução:
● Quase todos os atuais testadores de dureza Brinell medem a indentidade com o microscópio de leitura mecânica tradicional.que podem ser facilmente influenciados por factores ambientaisAlém disso, o diâmetro de leitura visual tem de registar manualmente.O operador tem que olhar para a tabela de dureza para procurar o valor de dureza Brinell correspondente.

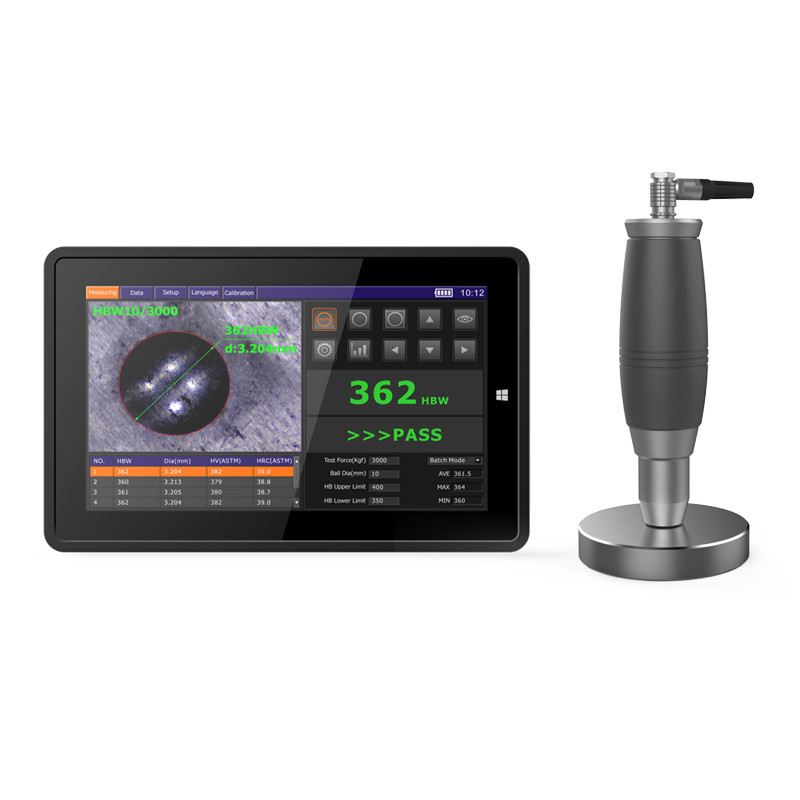

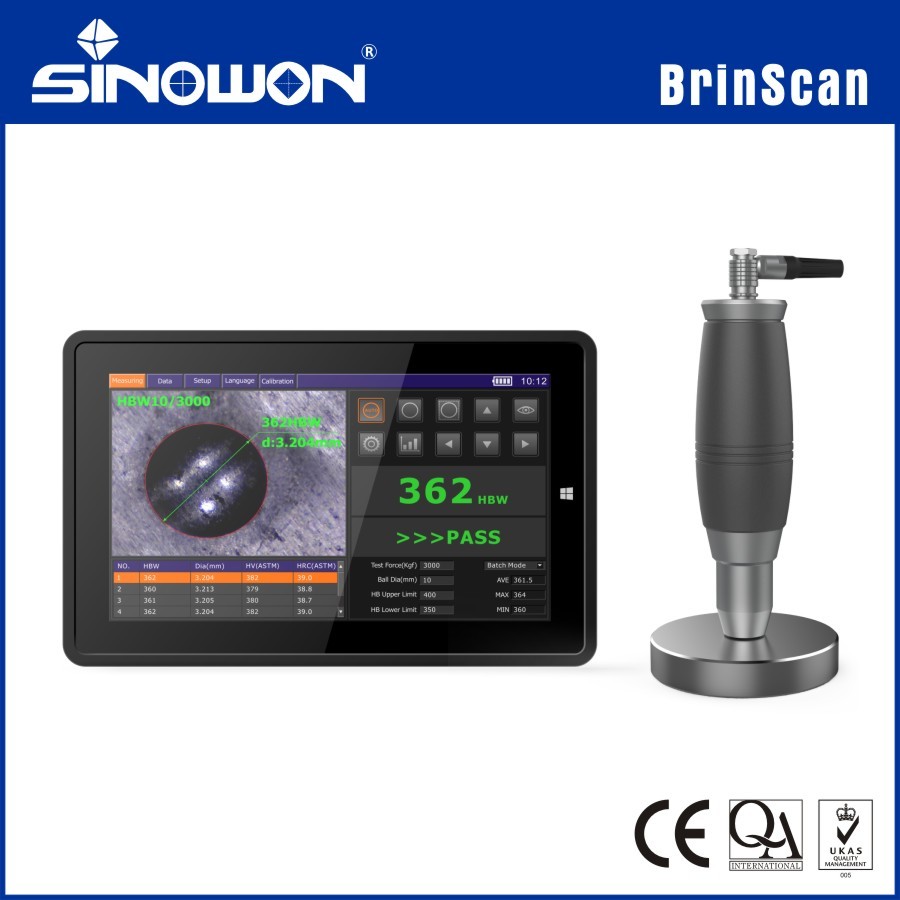

● O BrinScan é um sistema de medição óptica Auto-Brinell desenvolvido com base no sistema operacional Windows. Pode ser utilizado em conexão com qualquer tipo de Tester de Dureza Brinell no mercado,automaticamente obtém a dureza de Brinell e irá substituir o microscópio de leitura mecânica tradicional.
● O BrinScan aplica tecnologia visual avançada,Fotografia da indentidade por microscópio digital portátil e identificação da indentidade com precisão mesmo sob fundo complexo para medir a dureza de BrinellO operador não precisa predicar a borda da hendidura, registrar o comprimento da hendidura e verificar a tabela de dureza.Tabela de medição da dureza de auto-salvamento e de auto-geração.
● Um operador profissional necessita de cerca de dois minutos para realizar uma medição com um microscópio de leitura mecânica, o que leva a uma baixa eficiência.E erros de propagação serão causados durante a medição enquanto a operação do BrinScan não precisa de operador profissional, e a dureza de Brinell sairá precisamente dentro de um segundo.
Aplicação:
O BrinScan pode ser usado em laboratório, e também pode ser usado para se conectar a um tablet PC e laptop com Windows no local.
Características:
1- Projeto simplificado:
O microscópio portátil tem um design de linha de vapor e tem uma aparência delicada e uma sensação confortável na mão.
2Proba magnética.
A superfície de contato do microscópio de medição aplica um ímã de anel, fazendo com que ele adsorva verticalmente na amostra magnética sem a ajuda de mãos.
3. Imagem HD
O microscópio aplica uma fonte de luz fria LED, um sistema óptico de alta definição e uma câmera digital CMOS.
4Identificação automática

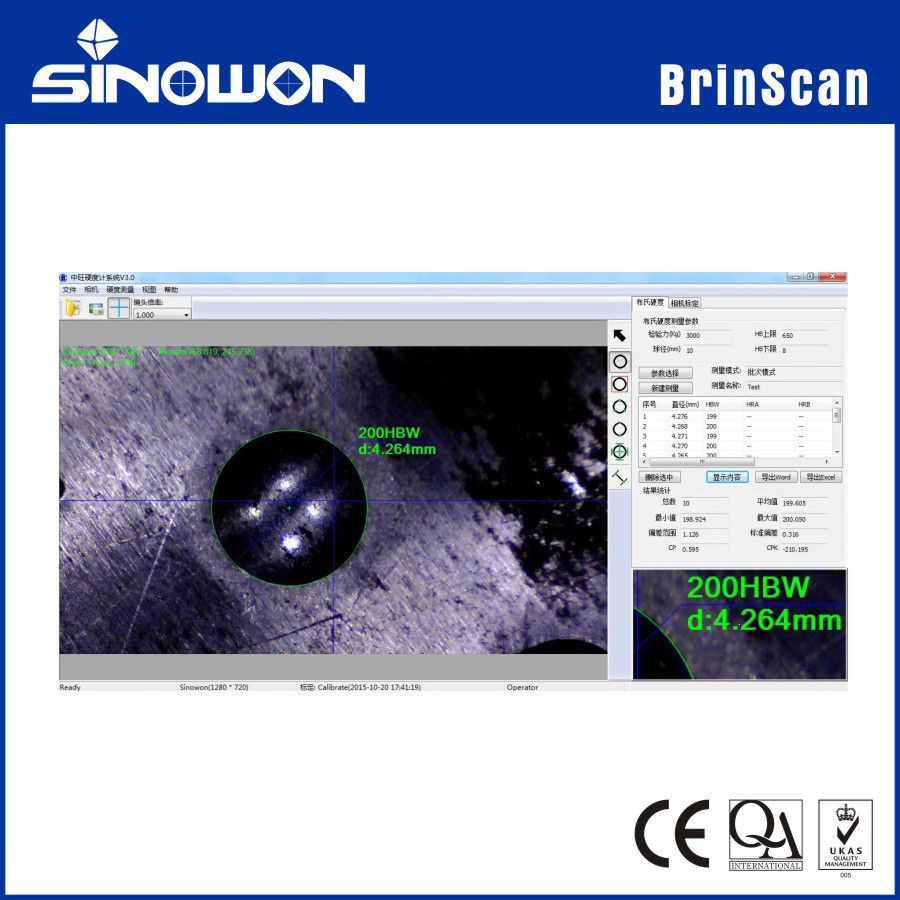

O BrinScan pode identificar automaticamente a borda de indentamento e medir o círculo de indentamento automaticamente (acima de 200 pontos para um círculo).De peso superior a 200 g/m2, não é necessário que apareça toda a margem, pode ser medido mais de 1/2 margem na interface.
5- Uma tecla de medição

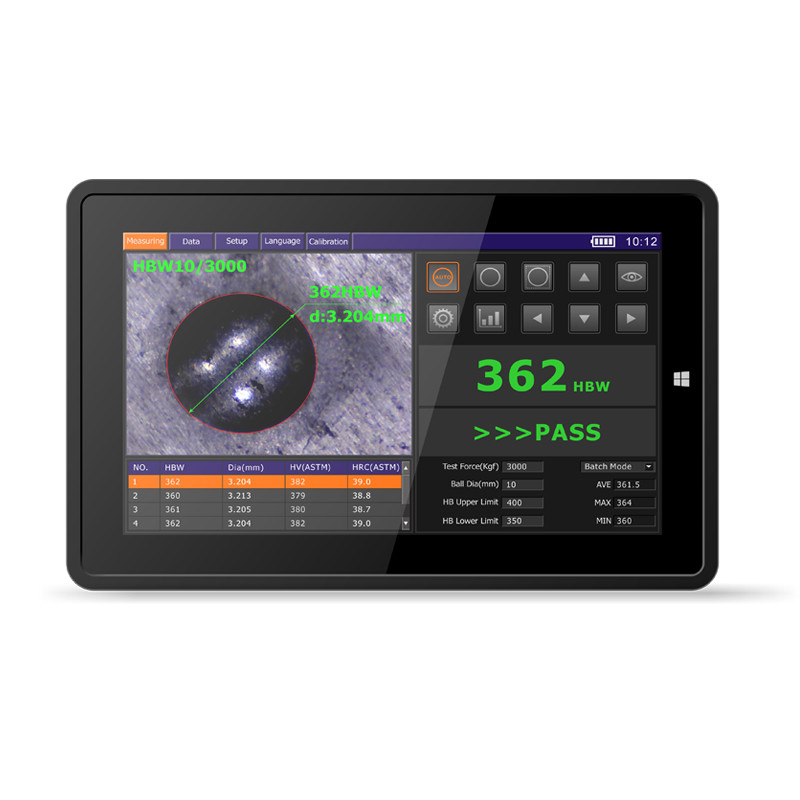

BrinScan tem uma interface simples e generosa, o operador pode usar sem treinamento profissional.o diâmetro de indentation e valor de dureza sairá.
O BrinScan também reserva a função de seleção básica como dois pontos, três pontos e seleção completa.
6. Calibração fácil
A calibração inicial do BrinScan pode ser feita com uma escala de vidro e um bloco de dureza padrão de Brinell.,Podemos medir diretamente em nova escala.
7.Reporte de saída
O BrinScan exibe o diâmetro da hendidura, o valor de medição, Max, Min, o valor de conversão (HRA, HRB,HRC,HV,HS, resistência à tração, etc.).e departamento e operador pode ser definido pelo usuárioWord, o Excel pode ser gerado automaticamente sem registro manual.
8Forte compatibilidade
O BrinScan pode ser usado em conexão com qualquer tipo de Tester de Dureza Brinell, compatível com WIN7, WIN8, WIN10.
Especificações técnicas:
| Commodity |
Sistema de medição óptica da dureza de Brinell |
| Modo |
BrinScan |
| Campo de visão da câmara |
3.3x2.2 mm |
| Faixa de medição |
8 ¢ 650HBW |
| Resolução da inclinação |
0.1um |
| Resolução de dureza |
0.1HBW |
| Medir a precisão |
± 1% ((HBW10/3000) |
| Indentador compatível |
Esferas de aço de 10 mm e 5 mm |
| Duração da inclinação |
1.2·6 mm |
| Sistema de Operação |
Win7, Win8, Win10, Win11 |
