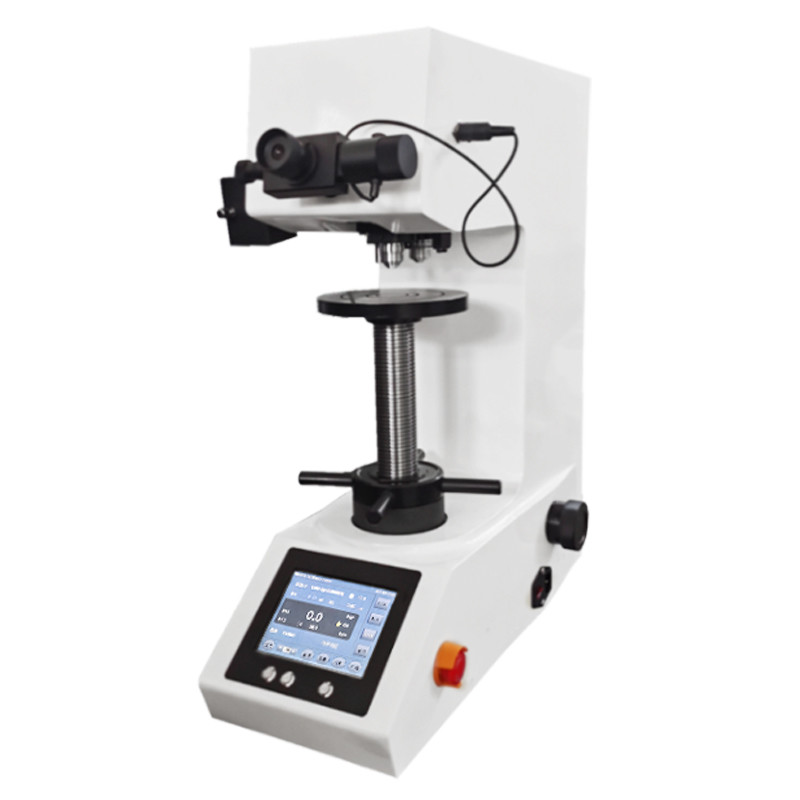

Máquina automática de ensaio de dureza Macro Vickers AutoVicky ZHV-WH0503

Teste automático de dureza MacroVickers AutoVicky ZHV-WH0503

O método de Vickers baseia-se num sistema de medição óptica, especifica uma gama de cargas leves utilizando um indentador de diamante para fazer uma indentagem que é medida e convertida num valor de dureza.É muito útil para testes em um vasto tipo de materiaisA prova de que o produto é um produto químico é realizada com base em dados obtidos através de um teste de comprimento de onda, mas as amostras de ensaio devem ser polidas para permitir a medição do tamanho das impressões.de 10 gm a 1 kgf, embora as cargas "Macro" Vickers possam variar até 50 kg ou mais.

Eu...Introdução:

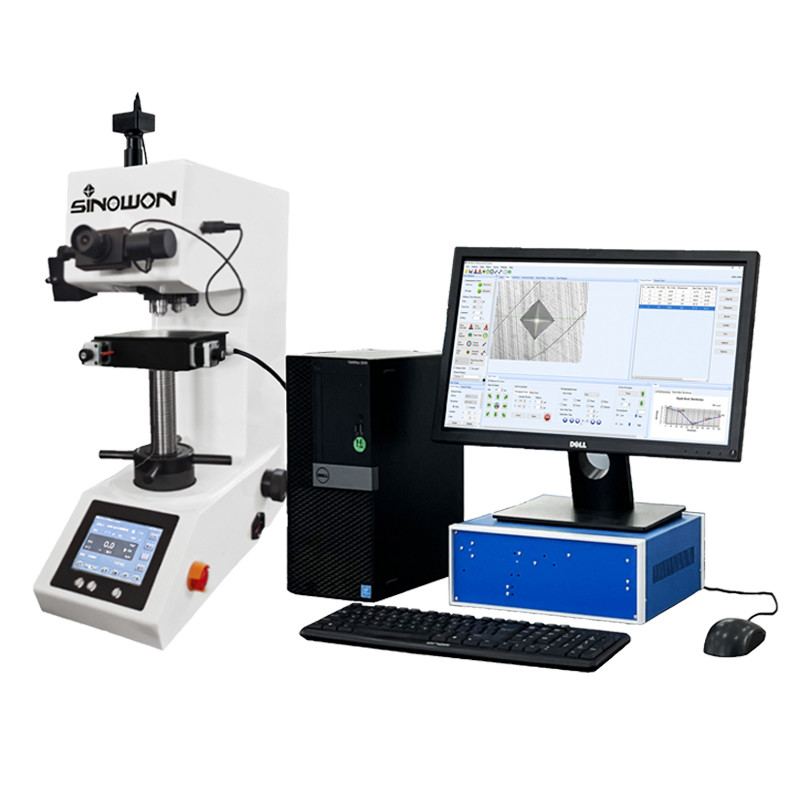

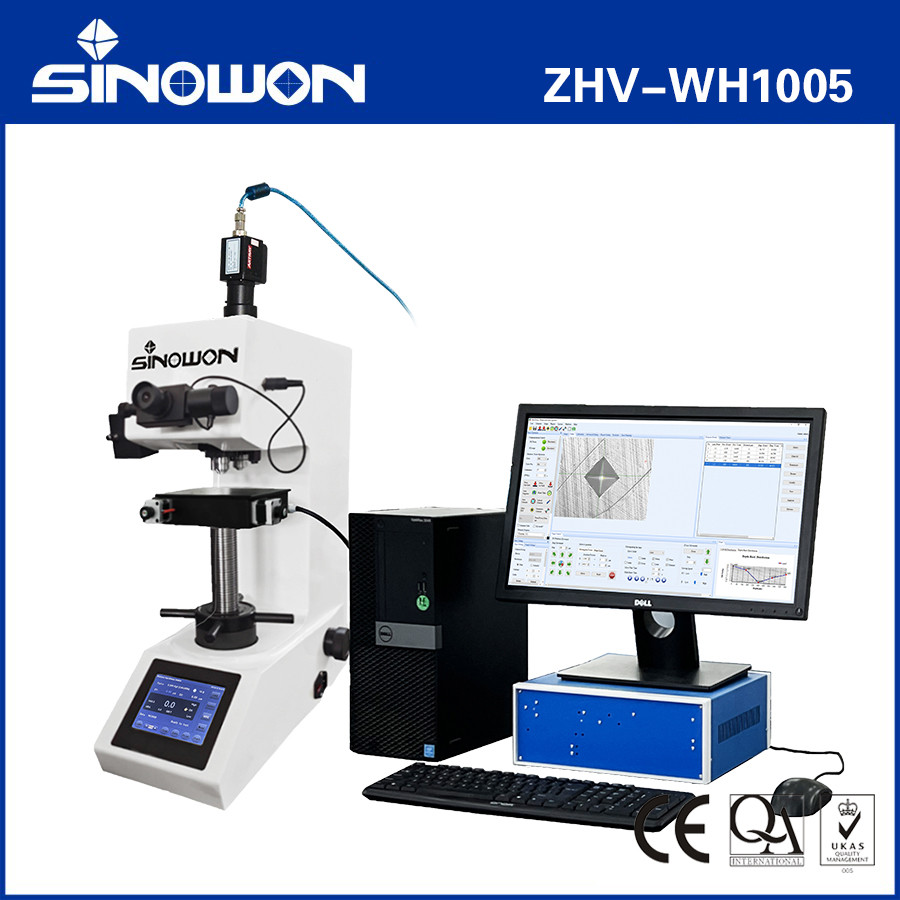

A série AutoVicky ZHV-WH é um sistema automático de teste de dureza macro-Vickers com visão automática, plataforma X-Y motorizada e sistema de software de computador,é aplicado para testar escalas de dureza Vickers de metaisUma vez que a hendidura de ensaio é muito pequena num teste de Vickers, é útil para uma variedade de aplicações:Ensaios de materiais muito finos, como folhas ou medição da superfície de uma peça, pequenas partes ou pequenas áreas, medindo macrostruturas individuais,ou medição da profundidade de endurecimento da caixa por secção de uma parte e fazer uma série de hendiduras para descrever um perfil da mudança de dureza.

Características do produto:

• Excelente Boldy de Macro Vickers Hardness Tester com estrutura de elevação de deslocamento linear para o sistema de carga de peso.
• Sistema de peso morto de precisão de seis classes de 0,5 kgf a 10 kgf e carregamento, habitação e descarregamento automáticos durante o processo de teste
• Turreta automática estável com 3 posições de trabalho, MacroVickers diamantes, 10x e 40x objetivo estão instalados em um plano focal.
• O caminho óptico de alta definição com câmera de 5MPixel faz com que a indentão de dureza seja acentuada, a ampliação do vídeo seja superior a 2000x, faz com que a medição de pequena indentada seja fácil.
• Plataforma X-Y motorizada com tamanho de metal 110x100mm e estocagem de medição é 50x50mm, pode ser programada para testar a dureza de Vickers da amostra automaticamente.
• O poderoso software de teste automático Vickers ATS-100 com funções de teste inteligentes do sistema operacional Windows, Word, Excel, PDF e outros relatórios de saída personalizados estão disponíveis.

Especificações:

Introdução do software de medição Vickers e Knoop

Vantagens do software:

1. Pode realizar a varredura panorâmica, varrer os gráficos globais do produto para o computador, selecionar qualquer posição, e o produto irá mover-se automaticamente para a posição necessária.

2Pode suportar 17 maneiras de planejamento de rota, definir qualquer número, tais como coordenadas de 30 pontos, clique em start, e a máquina irá completar automaticamente a medição de 30 pontos sem operação manual,carregamento automático, focagem automática e medição automática.

3Equipado com motor Z-axis opcional e sistema de foco automático, não há necessidade de encontrar manualmente a distância focal e a máquina focaliza automaticamente.Todas as etapas são concluídas por software para evitar erros de medição manuais.

Função básica:

● A capacidade de reconhecimento automático da imagem de indentation é líder, e a eficiência de detecção, estabilidade e precisão dos resultados de detecção são elevados.

● Dois tipos de calibração: calibração óptica, calibração de blocos de dureza (manual/automática).Blocos padrão múltiplos arbitrários e calibração segmentada e medição preferida.

● Para além da medição automática, existem três opções de medição manual: medição de quatro lados, medição de dois lados, medição de dois lados, medição de dois lados.medição diagonal e medição em quatro pontos (a ordem de seleção dos quatro vértices pode ser arbitrária).

● São suportados três tipos de marcas: "Rectangular", "Cruz Vermelha" e "Circular".

● Durante a medição manual, tem a função de vidro de ampliação, que é conveniente para encontrar a posição do vértice de indentation;

● A função de atalho de teclado exclusivo pode mover rapidamente o vértice selecionado para tornar a operação de medição mais eficiente.

● Fornecer distância de pixel e distância física da diagonal de indentagem, e calcular o valor HV / HK sob carga atual em tempo real.

● Troca automática da torreta (troca da lente e do retrovisor).

● 5 milhões de câmeras digitais para exibir vídeo de indentagem no computador.

● Visualização em tempo real e atualização do estado do teste de dureza atual: indentador atual / lente objetiva, tempo de retenção de carga, força de carga, etc.

● A distância entre dois pontos pode ser medida manualmente; vários grupos de distâncias também podem ser exibidos no vídeo ou na imagem ao mesmo tempo.

● No caso de diferentes resoluções, lentes diferentes e cargas diferentes, o software selecionará automaticamente o melhor coeficiente de calibração.

● Todas as informações sobre os pontos de ensaio podem ser identificadas e marcadas separadamente ou de acordo com as exigências do cliente.A informação de identificação do ponto de ensaio será exibida na tabela de sequência dos valores de ensaio e no diagrama de indentados para facilitar a consulta.Esta função é muito importante para a análise e processamento subsequentes.

● Consulte os padrões GB, DIN, ISO, ASTM e outros de conversão de dureza para perceber: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; realizar a conversão mútua entre valores de dureza, como Brinell HBS e Brinell HBW.

● Ao medir a seqüência do caminho da camada endurecida, existem vários modos de configuração de inicialização flexíveis, que salvam e importam automaticamente a seqüência do caminho anterior;O caminho de medição também pode ser salvo como desejado para recarregar.

● Os resultados da medição da sequência do caminho geram automaticamente o valor correspondente da profundidade da camada endurecida e a curva de mudança de dureza.

● Podem ser selecionados vários modos de análise para os dados de medição; todos os resultados podem ser definidos num relatório gráfico.

● O conteúdo e o formato dos relatórios podem ser definidos de forma flexível e os documentos WORD e EXCEL podem ser gerados automaticamente.

● Pode ser definida a palavra-passe e a autoridade de gestão: os operadores comuns só podem medir a dureza de acordo com as definições definidas.

● A ferramenta de conversão de valores de dureza padrão integrada pode converter automaticamente o valor de dureza medido de acordo com a tabela e listá-lo na tabela de resultados.

Função avançada:

● Função de focagem automática.O foco automático de indentation pode ser realizado, e o tempo de foco de indentation único é de 2-5 segundos.O ZHV-VH1010 deve estar equipado com motor do eixo Z e sistema de focagem automática)

● Função de planeamento de rotas.Como extensão da função de medição de distância, o planeamento preciso de 17 modos do percurso a medir é completado clicando na imagem com o mouse.

1)Selecção livre de pontos: clique em qualquer posição da imagem para se tornar o caminho a medir.

2)Direcção arbitrária: selecionar qualquer ponto de partida e segmento de linha reta em qualquer direção.

3)Limite normal: clique perto da borda para gerar automaticamente segmentos normais de linha.

4)Dois pontos normais:Selecione as duas extremidades da borda para gerar o segmento de linha normal do centro.

5)Ángulo bisector: três pontos constroem ângulos para gerar segmentos bisectores de ângulo.

6)Percurso circular: centro de dois pontos / raio, gerando um caminho no tempo.

7)Contorno da borda: clique perto da borda para gerar automaticamente um caminho ao longo da borda.

8)Equidistância entre as bordas:Clique na distância ao longo da borda para gerar segmentos de linha equidistantes.

9)Forma de onda do dente de serraO período, a altura e a simetria dos dentes podem ser definidos quantitativamente.

10)Centro de dois pontos: selecionar dois pontos na imagem para gerar o ponto médio como o caminho a medir.

11)Linha:Clique em qualquer ponto de partida, segmento de linha reta em qualquer direção e distância variável no meio.

12)Multiline:Pontos de passagem multilíneos.

13)Zigzag:Multilineia em zigzag.

14)Interpolação:inserir um número fixo / distância de pontos de trajectória entre dois pontos.

15)Matriz:o ponto de caminho da matriz retangular.

16)Roda:ponto de trajetória da roda.

17)Anel:ponto de trajetória circular.

● ForneçaFunção de calibração de deslocamento do indentador/lenteEliminar o desvio mecânico entre o injetor e a lente e corrigir o erro global do sistema, de modo a melhorar a precisão dos resultados do ensaio de dureza.

● Função de varredura da borda.Através do movimento da plataforma automática XY, a borda do objeto especificado pode ser digitalizada e o contorno da borda do objeto pode ser desenhado.

● Função de splicing panorâmico.Através da função "escaneamento panorâmico", pode obter um panorama dentro de um intervalo especificado e fazer qualquer planeamento de caminho no mapa.

● Modo regional e ensaios contínuosfunção.No caso de múltiplos afastamentos que possam existir no mesmo campo de visão, pode ser selecionado o modo de área e só são tidos em conta durante cada medição os afastamentos dentro do intervalo definido.Quando o modo de área estiver ligado durante o ensaio contínuo, pode evitar-se a interrupção do ensaio causada por múltiplos afastamentos no mesmo campo de visão. Função de correcção de superfície.

● Função de correcção de superfície.É conforme com o quadro I e o quadro II da norma ASTM E384 e fornece requisitos de ensaio e correcção para peças curvas, tais como bolas e hastes.

● Função de correção de ângulo.O desvio de ângulo entre a plataforma e a câmera pode ser eliminado através da correção automática do ângulo, e a precisão de posicionamento da plataforma pode ser melhorada.

● Função de resistência à fratura.A função de resistência à fractura pode ser verificada para medir dados de resistência à fractura por indentagem.

● Função de emplaçamento panorâmico de várias amostras.O splicing panorâmico pode ser realizado para várias amostras ao mesmo tempo e, em seguida, o planejamento do caminho pode ser feito nesses panoramas.

As especificações da plataforma motorizada X-Y VMP-505:

● Plataforma automática XY com sistema de motor passo: tecnologia de processamento de nível aeroespacial

● O desempenho superior da vedação garante a estabilidade da precisão de recuperação a longo prazo

● Tamanho da plataforma: 255mmx205mm

● Deslocamento máximo na direcção XY: requisitos 50X50mm), passo mínimo: 0,625um

● Precisão de resposta: alcance total unidirecional ≤ 10um

● Escaneamento de todo o curso ≤ 20um

● Opcional Plataforma X-Y motorizada maior VMP1111

● Tamanho de viagem X-Y:110x110mm e Tamanho da plataforma: 310mmx255mm
