Sistema de medição óptica automático digital de micro-Vickers para teste de dureza

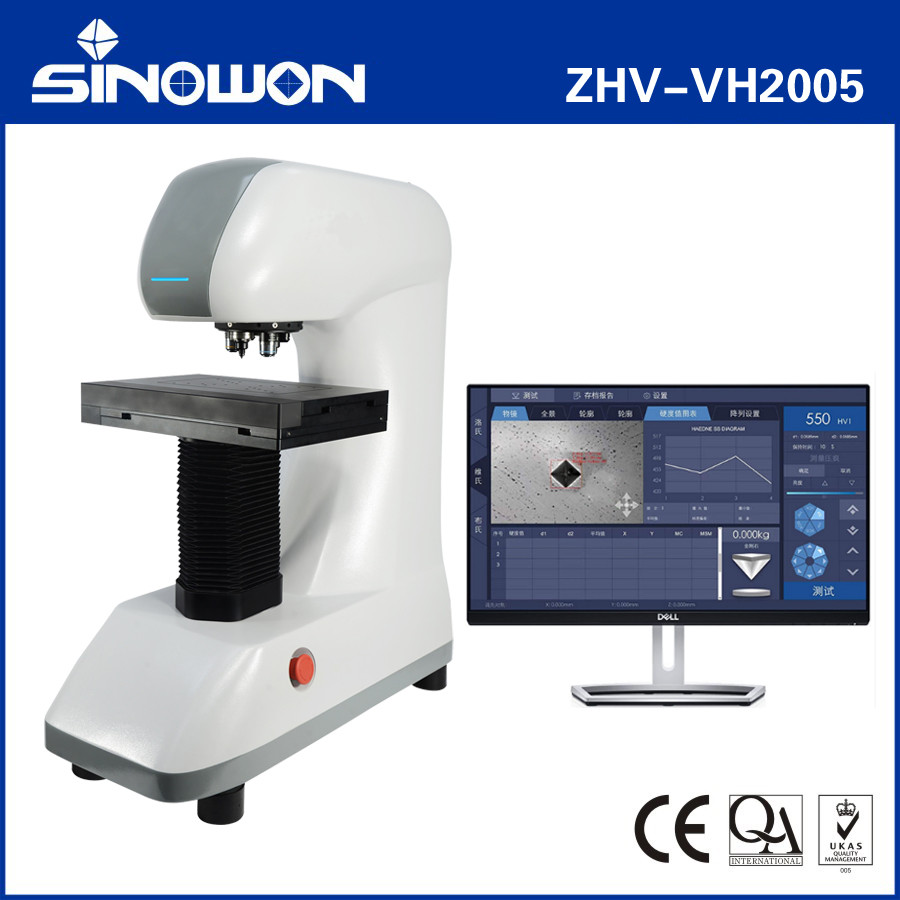

Testador Automático de Dureza MicroVickers  AutoVicky ZHV-VH2005

Introdução:

O método Vickers é baseado em um sistema de medição óptica, que especifica uma gama de cargas leves usando um indentador de diamante para fazer uma indentação que é medida e convertida em um valor de dureza. É muito útil para testes em uma ampla variedade de materiais, mas as amostras de teste devem ser polidas para permitir a medição do tamanho das impressões. Um diamante em forma de pirâmide de base quadrada é usado para testes na escala Vickers. Tipicamente, as cargas são muito leves, variando de 5gf a 2Kgf, embora as cargas "Macro" Vickers possam variar até 50 Kg ou mais.

Os métodos de dureza Micro Vickers são usados para testar metais, cerâmicas e compósitos - quase qualquer tipo de material. Como a indentação de teste é muito pequena em um teste Vickers, é útil para uma variedade de aplicações: testar materiais muito finos, como folhas, ou medir a superfície de uma peça, peças pequenas ou áreas pequenas, medir microestruturas individuais ou medir a profundidade da cementação por seção de uma peça e fazer uma série de indentações para descrever um perfil da mudança na dureza.

Breve Introdução:

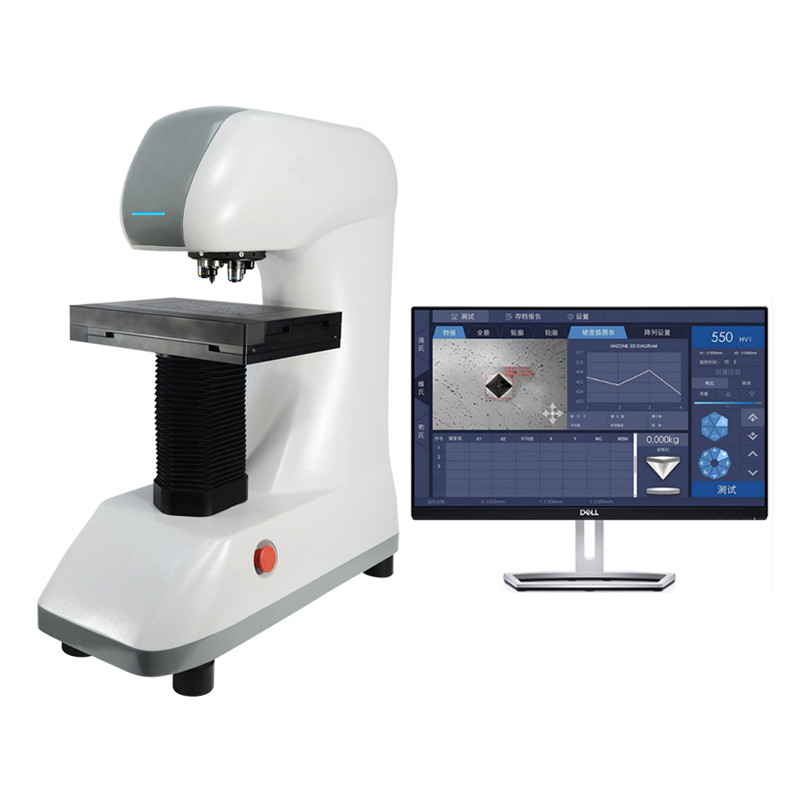

AutoVicky ZHV-VH2005 é um sistema automático de teste de dureza micro-Vickers com visão de máquina, plataforma X-Y motorizada, sistema de foco automático opcional e sistema de software de computador ATS-300, possui medição automática sobre a indentação de Vickers, elimina erros de operação humana, melhora em grande parte a eficiência de trabalho, torna a medição de teste de dureza mais precisa e descomplicada.

Características:

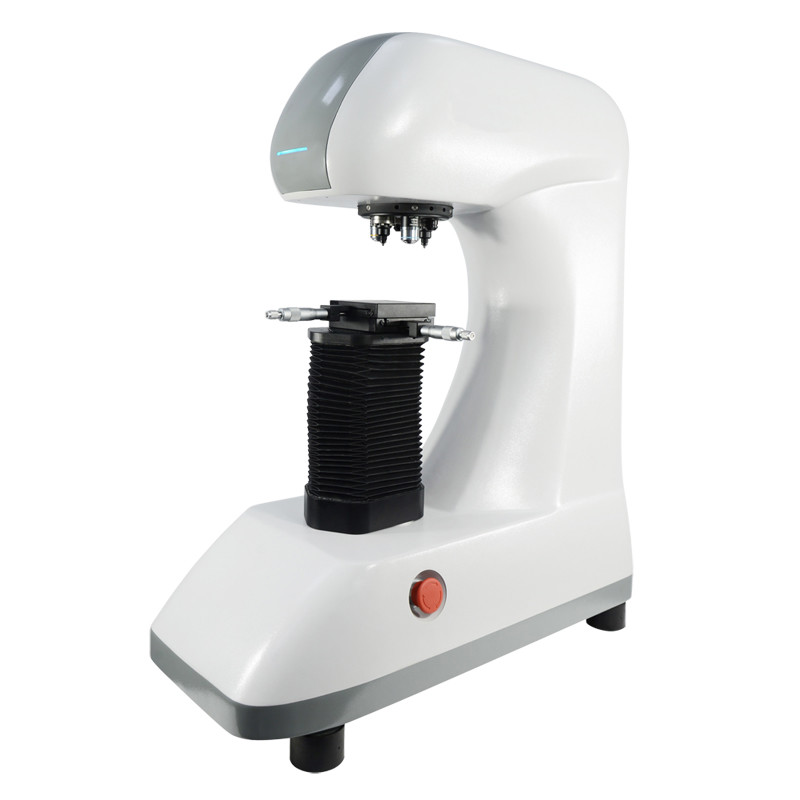

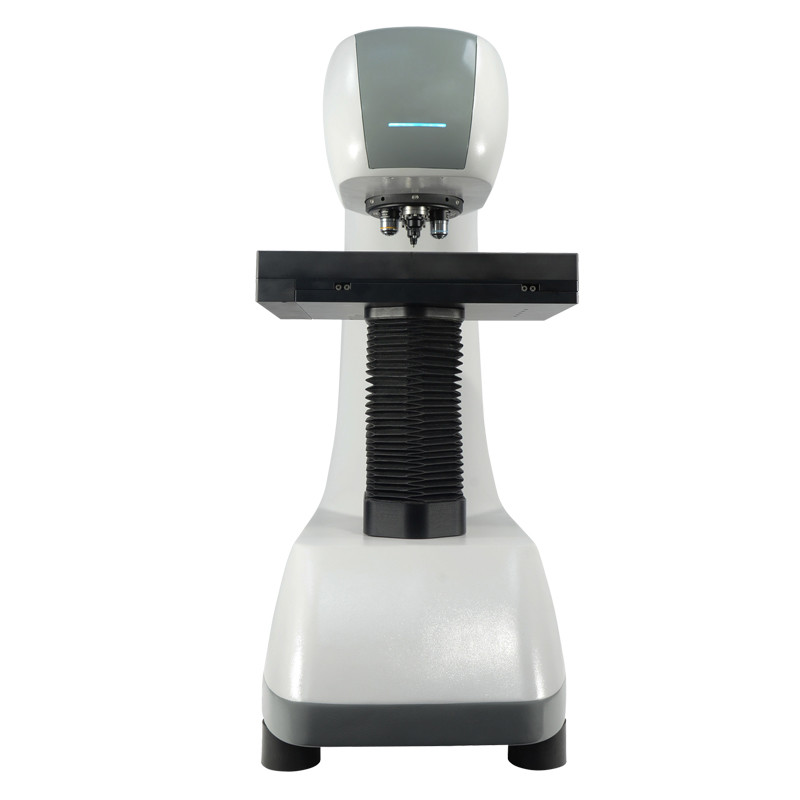

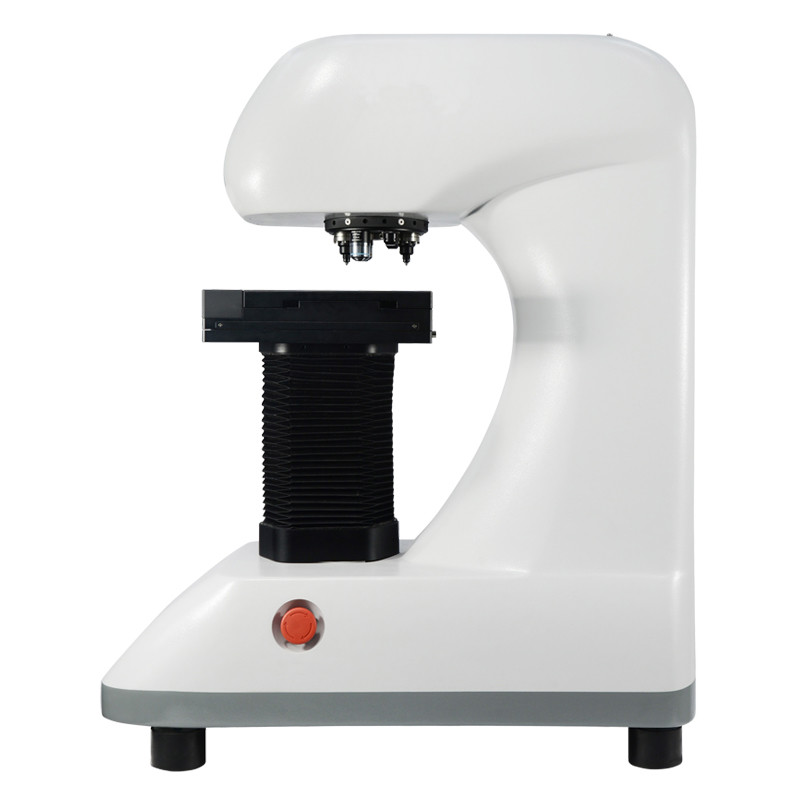

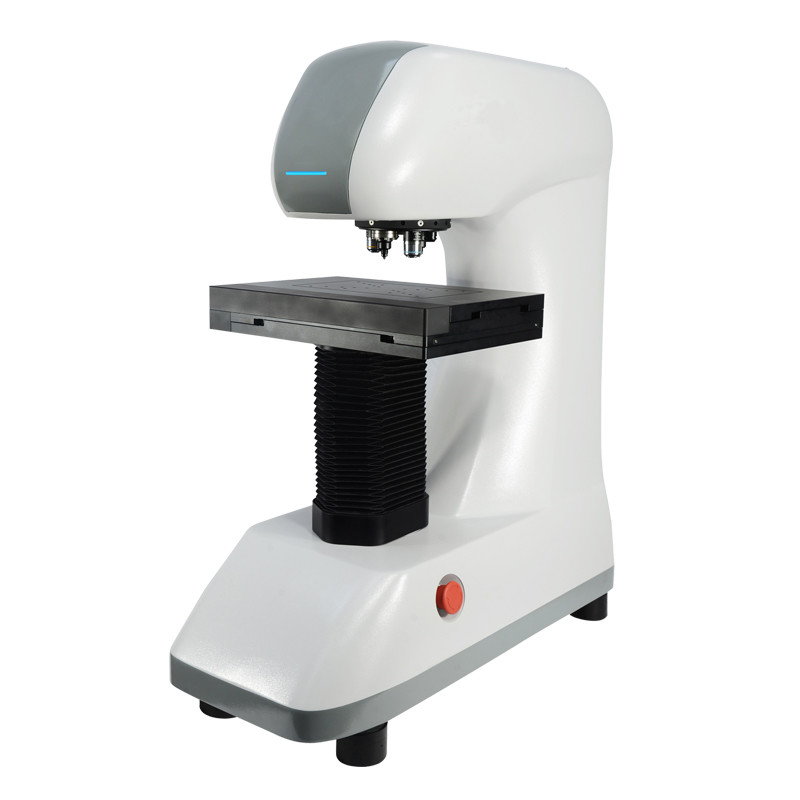

• Excelente Corpo de Testadores de Dureza Micro Vickers VH2005A com estrutura de elevação de deslocamento linear para o sistema de carregamento de peso.
• Sistema preciso de célula de carga de 5gf a 2000gf e carregamento, permanência e descarregamento automáticos durante o processo de teste

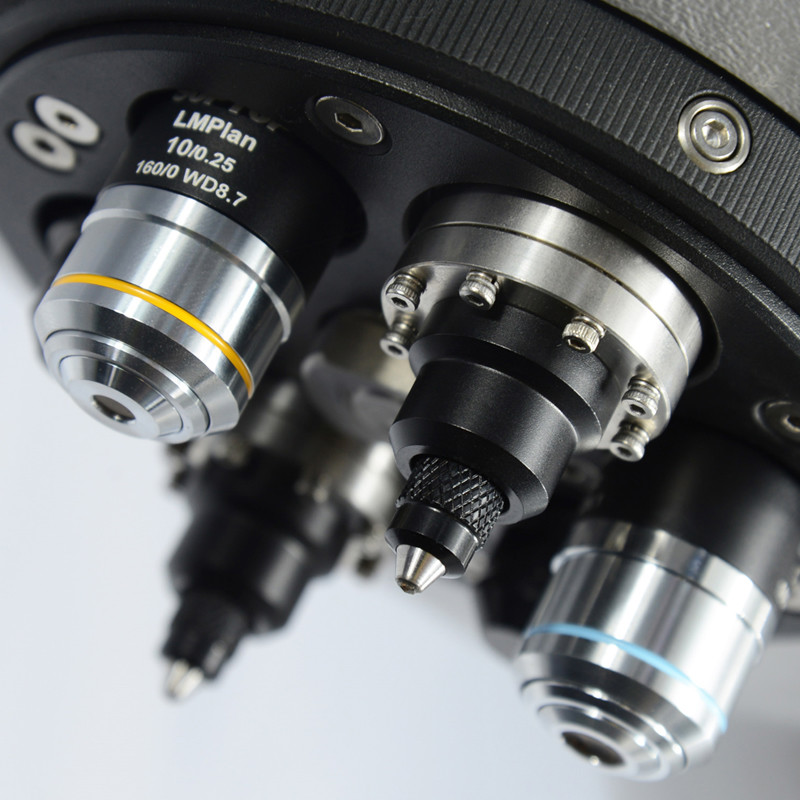

• Torreta automática estável com 6 posições de trabalho, indentador de diamante MicroVickers, objetivas de 10x e 50x estão instaladas em um plano focal.
• Caminho óptico de alta definição com câmera de 8MPixel torna a indentação de dureza nítida, a ampliação do vídeo é superior a 2000x, o que facilita a medição de pequenas indentações.
• Plataforma X-Y motorizada com tamanho de metal 110x100mm e curso de medição de 120x120mm, pode ser programada para testar a dureza Vickers da amostra automaticamente.
• Sistema de Foco de Foco Automático no eixo Z como entrega padrão
• Software de teste Vickers automático poderoso ATS-300 com funções de teste inteligentes
• Sistema operacional Windows, Word, Excel, PDF e outros relatórios de saída personalizados estão disponíveis.

Especificação:

Introdução do Software de Medição Vickers e Knoop

Vantagens do Software:

●​ Ele pode realizar a varredura panorâmica, digitalizar os gráficos gerais do produto para o computador, selecionar qualquer posição, e o produto se moverá automaticamente para a posição desejada

●​ Ele pode suportar 17 maneiras de planejamento de caminho, definir qualquer número, como coordenadas de 30 pontos, clicar em iniciar, e a máquina completará automaticamente a medição de 30 pontos sem operação manual, carregamento automático, foco automático e medição automática.

●​ Equipado com motor de eixo Z opcional e sistema de foco automático, não há necessidade de encontrar manualmente o comprimento focal, e a máquina foca automaticamente. Todas as etapas são concluídas por software para evitar erros de medição manual.

Função Básica:

●​ A capacidade de reconhecimento automático da imagem de indentação é líder, e a eficiência de detecção, estabilidade e precisão dos resultados de detecção são altas.

●​ Dois tipos de calibração: calibração óptica, (manual / automática) calibração do bloco de dureza. O bloco de dureza suporta múltiplas médias, múltiplos blocos padrão arbitrários e calibração segmentada e medição preferida.

●​ Além da medição automática, existem três opções de medição manual: medição de quatro lados, medição diagonal e medição de quatro pontos (a ordem da seleção dos quatro vértices pode ser arbitrária).

●​ Três tipos de marcas de indentação são suportados: "Retângulo", "Cruz Vermelha" e "Circular".

●​ Durante a medição manual, ele tem a função de lupa, que é conveniente para encontrar a posição do vértice da indentação;

●​ A função exclusiva de atalho do teclado pode mover rapidamente o vértice selecionado para tornar a operação de medição mais eficiente.

●​ Fornecer a distância em pixels e a distância física da diagonal da indentação, e calcular o valor HV / HK sob a carga atual em tempo real.

●​ Troca automática da torreta (troca da objetiva e do indentador).

●​ Câmeras digitais de 5 milhões para exibir o vídeo de indentação no computador. Ele pode capturar e armazenar imagens.

●​ Exibir e atualizar em tempo real o status do testador de dureza atual: indentador / objetiva atual, tempo de espera da carga, força de carregamento, etc.

●​ A distância entre dois pontos pode ser medida manualmente; Vários grupos de distâncias também podem ser exibidos no vídeo ou imagem ao mesmo tempo.

●​ Em caso de diferentes resoluções, diferentes objetivas e diferentes cargas, o software selecionará automaticamente o melhor coeficiente de calibração.

●​ Todas as informações do ponto de teste podem ser identificadas e marcadas separadamente ou de acordo com os requisitos do cliente. As informações de identificação do ponto de teste serão exibidas na tabela de sequência de valores de teste e no diagrama de indentação para facilitar a consulta. Esta função é muito importante para análise e processamento subsequentes.

●​ Consulte os padrões de Conversão de Dureza GB, DIN, ISO, ASTM e outros para realizar: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Rockwell de Superfície: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; realizar a conversão mútua entre valores de dureza como Brinell HBS e Brinell HBW.

●​ Ao medir a sequência do caminho da camada endurecida, existem vários modos de configuração de inicialização flexíveis, que salvam e importam automaticamente a sequência do caminho anterior; O caminho de medição também pode ser salvo conforme desejado para recarregar.

●​ Os resultados da medição da sequência do caminho geram automaticamente o valor correspondente da profundidade da camada endurecida e a curva de mudança de dureza.

●​ Vários modos de análise podem ser selecionados para dados de medição; Todos os resultados podem ser definidos em relatório gráfico.

●​ O conteúdo e o formato do relatório podem ser definidos de forma flexível, e documentos WORD e EXCEL podem ser gerados automaticamente.

●​ Senha e autoridade de gerenciamento podem ser definidas: operadores comuns só podem medir a dureza de acordo com as configurações definidas.

●​ A ferramenta de conversão de valor de dureza padrão embutida pode converter automaticamente o valor de dureza medido de acordo com a tabela e listá-lo na tabela de resultados.

Função Avançada:

●​ Função de foco automático. A função de foco automático da indentação pode ser realizada, e o tempo de foco de uma única indentação é de 2 a 5 segundos. (Para realizar esta função, o ZHV-VH2005 deve ser equipado com eixo Z do motor e sistema de foco automático)

●​ Função de planejamento de rota. Como uma extensão da função de medição de distância, o planejamento preciso de 17 modos do caminho a ser medido é concluído clicando na imagem com o mouse.

1) Seleção de ponto livre: clique em qualquer posição da imagem para se tornar o caminho a ser medido.

2) Direção arbitrária: selecione qualquer ponto de partida e segmento de linha reta em qualquer direção.

3) Normal da borda: clique perto da borda para gerar automaticamente segmentos de linha normal.

4) Normal de dois pontos: selecione as duas extremidades da borda para gerar o segmento de linha normal central.

5) Bissetriz do ângulo: três pontos constroem ângulos para gerar segmentos de bissetriz de ângulo.

6) Rota circular: centralização / raio de dois pontos, gerando um caminho no tempo.

7) Contorno da borda: clique perto da borda para gerar automaticamente um caminho ao longo da borda.

8) Equidistante da borda: clique na distância ao longo da borda para gerar segmentos de linha equidistantes.

9) Forma de onda dente de serra: o período, a altura do dente e a simetria do dente podem ser definidos quantitativamente.

10) Centro de dois pontos: selecione dois pontos na imagem para gerar o ponto médio como o caminho a ser medido.

11) Linha: clique em qualquer ponto de partida, segmento de linha reta em qualquer direção e distância variável no meio.

12) Multilinhas: waypoints multilinhas.

13) Zigue-zague: multilinhas em zigue-zague.

14) Interpolação: insira um número fixo / distância de pontos de caminho entre dois pontos.

15) Matriz: os pontos de caminho da matriz retangular.

16) Roda: ponto de caminho da roda.

17) Anel: ponto de caminho circular.

●​ Fornecer função de calibração de deslocamento do indentador / lente para eliminar o desvio mecânico entre o indentador e a lente e corrigir o erro geral do sistema, de modo a melhorar a precisão dos resultados do teste de dureza.

●​ Função de varredura de borda. Através do movimento da plataforma automática XY, a borda do objeto especificado pode ser digitalizada e o contorno da borda do objeto pode ser desenhado.

●​ Função de emenda panorâmica. Através da função "varredura panorâmica", você pode obter um panorama dentro de um intervalo especificado e fazer qualquer planejamento de caminho no mapa.

●​ Modo Regional & teste contínuo função. Para múltiplas indentações que podem existir no mesmo campo de visão, o modo de área pode ser selecionado, e apenas as indentações dentro do intervalo definido são consideradas durante cada medição. Quando o modo de área é ativado durante o teste contínuo, a interrupção do teste causada por múltiplas indentações no mesmo campo de visão pode ser evitada. Função de correção de superfície.

●​ Função de correção de superfície. Ele está em conformidade com a tabela I e a tabela II do padrão ASTM E384 e fornece requisitos de teste e correção para peças curvas, como bolas e hastes.

●​ Função de correção de ângulo. O desvio de ângulo entre a plataforma e a câmera pode ser eliminado através da correção automática do ângulo, e a precisão de posicionamento da plataforma pode ser melhorada.

●​ Função de tenacidade à fratura. A função de tenacidade à fratura pode ser verificada para medir dados de tenacidade à fratura por indentação.

●​ Função de emenda panorâmica de múltiplas amostras. A emenda panorâmica pode ser realizada para múltiplas amostras ao mesmo tempo, e então o planejamento do caminho pode ser feito nesses panoramas. Finalmente, o teste contínuo foi concluído.

A especificação da plataforma X-Y motorizada VMP-1212:

●​ Plataforma XY automática com sistema de motor de passo: tecnologia de processamento de nível aeroespacial

●​ Desempenho de vedação superior garante a estabilidade da precisão de recuperação a longo prazo

●​ Tamanho da plataforma: 260mmx250mm

●​ Deslocamento máximo na direção XY: requisitos de 50X50mm), passo mínimo: 0.625um

●​ Precisão de resposta: faixa completa unidirecional ≤ 3um

●​ Varredura de todo o curso ≤ 20um

●​ Plataforma X-Y motorizada maior opcional VMP1111
