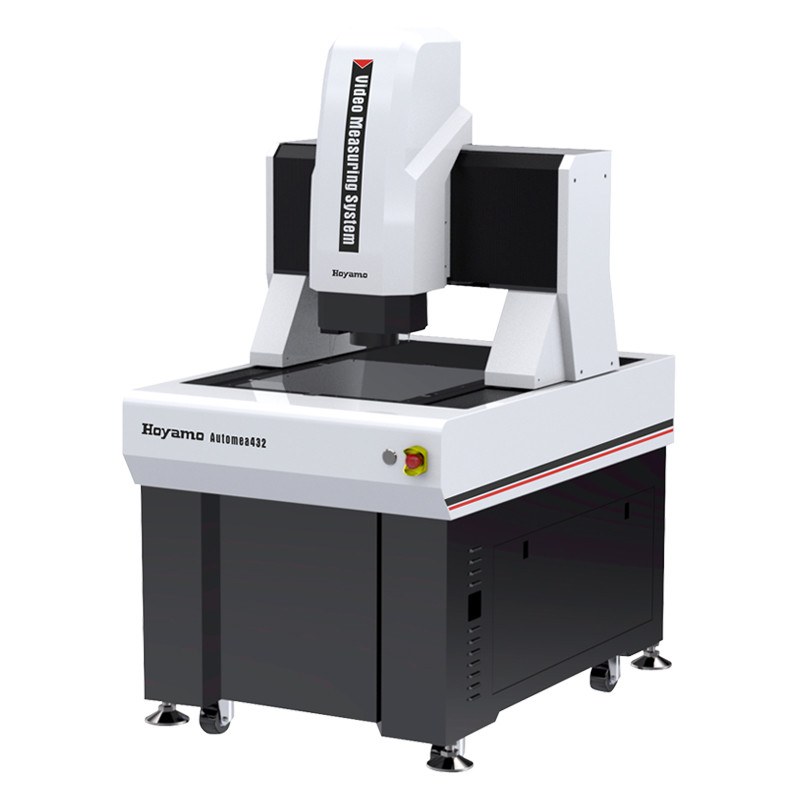

Name: Máquina de medição automática da visão da ponte móvel Sistema de medição da visão 3D
Brand: Hoyamo and Sinowon Inc
SKU: Automea 432B
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Código#: 523-220H

Viagem no eixo X/Y: (400*300)mm

Viagem no eixo Z: 200mm

Escala linear do eixo X/Y/Z: Resolução: 0,1 um

Precisão do eixo XY: ≤2,5+L/200 ((um)

Precisão do eixo Z: ≤ 5,0+L/200 ((um)

Repetibilidade: 2um

Software de medição: iMedidas

Dimensão (LxPxA): (1195*832*1579) mm

Peso líquido: 650 kg

Destacar:

Máquina de medição de visão de ponte móvel 3D

Máquina de medição automática da visão da ponte móvel

Sistema automático de medição da visão 3D

Informação básica

Lugar de origem: Jiangmen, China

Marca: SINOWON

Certificação: CE/ROHS

Número do modelo: Automea 432B

Documento: D4 Sinowon AutoMea Series M...a1.pdf

Condições de Pagamento e Envio

Detalhes da embalagem: Madeira compensada

Tempo de entrega: 30 DIAS DE TRABALHO

Termos de pagamento: L/C, T/T

Habilidade da fonte: 100 séries/mês

Galeria

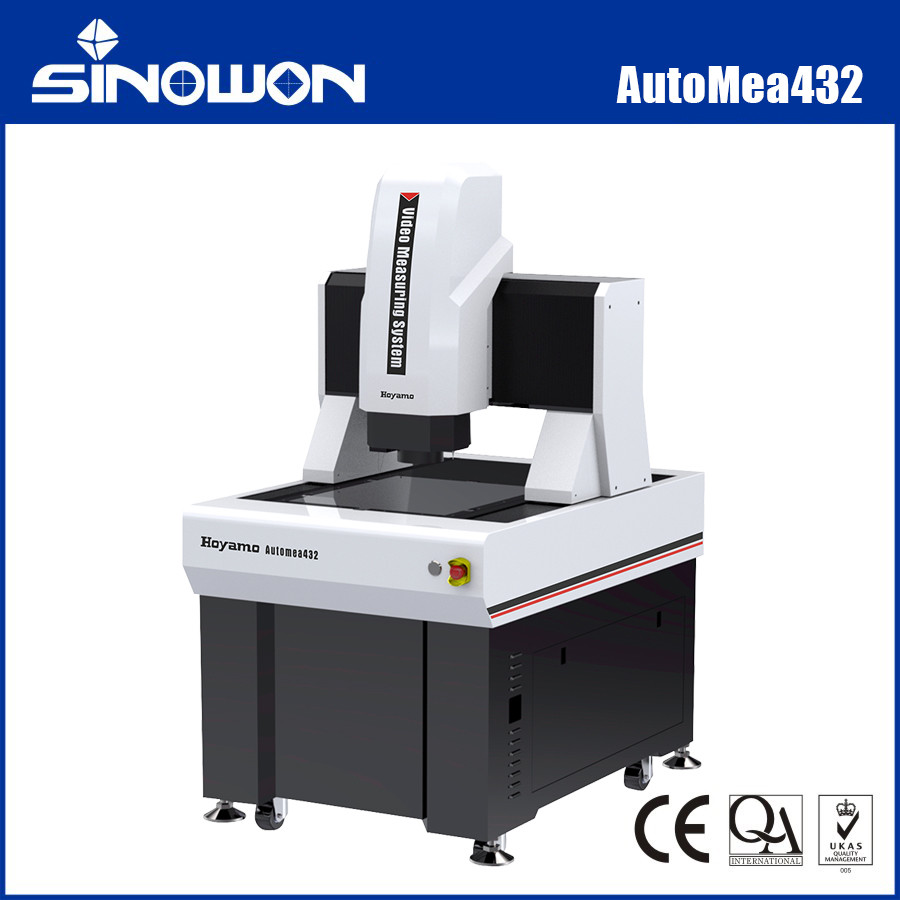

Máquina de medição automática da visão da ponte móvel Sistema de medição da visão 3D

Descrição de produto

Sistema de Medição por Vídeo e Contato Automático 3D com Ponte Móvel Série Automea432

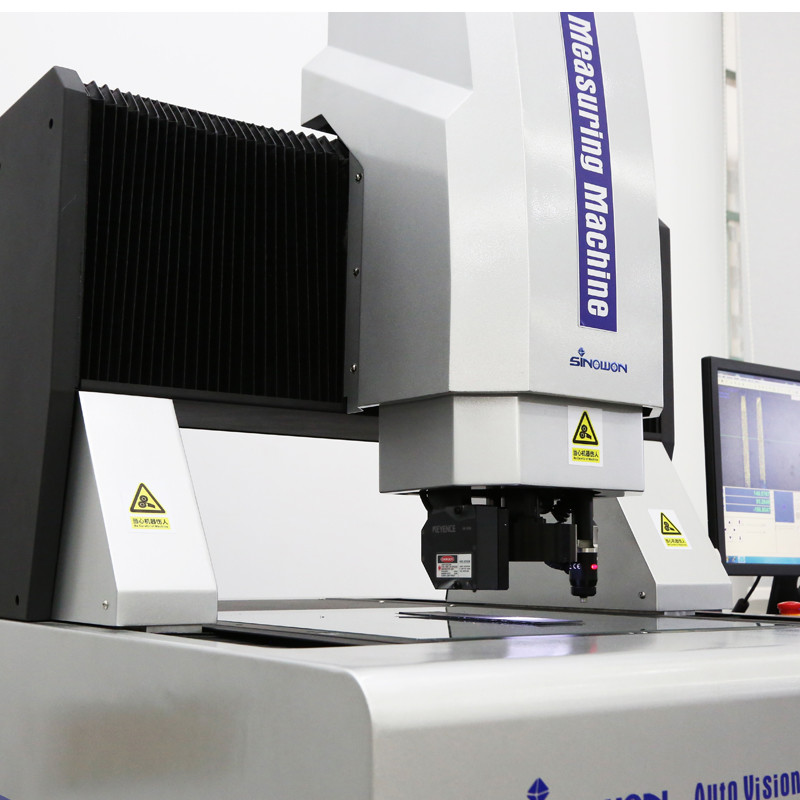

Máquina de medição automática da visão da ponte móvel Sistema de medição da visão 3D 0

Introdução do Produto:

Automea é um instrumento de medição por visão totalmente automático do tipo ponte móvel, projetado para medições de alta precisão e grande porte. Adota uma estrutura de ponte móvel, onde a peça medida permanece fixa para garantir a precisão e estabilidade da medição. É adequado para medições em indústrias como eletrônicos, equipamentos médicos, LCD, aeroespacial e aviação.

Características do Produto:Estrutura de ponte móvel com peça fixa;

Controle de circuito fechado totalmente automático CNC de quatro eixos para medição totalmente automática;
Base e viga transversal de mármore para estabilidade e confiabilidade;
Régua de grade de vidro de alta precisão de 0,5μm para alta precisão e estabilidade;
Guia linear de precisão, fuso de esferas retificado e servomotor AC para garantir a estabilidade da precisão de posicionamento do sistema de movimento da máquina;
Câmera colorida de alta resolução para atender aos requisitos de observação clara e medição estável;
Lente óptica de alta definição 6.5X para zoom automático preciso com calibração de um pixel;
Sistema de luz de superfície LED de 5 anéis e 8 zonas programável e luz de contorno LED paralela para ajuste de brilho inteligente de 256 níveis;
Vem com o software de medição de imagem totalmente automático iMeasuring, poderoso e fácil de usar;
As configurações opcionais incluem sondas de toque, sondas a laser e personalização do cliente de acordo com os requisitos.
Especificações:

Mercadoria

Sistema Automático de Medição por Vídeo 2.5D		mea SeriesModelo
Curso do Eixo Y		AutoMea542	AutoMea652	AutoMea862	Curso do Eixo X/Y
(400*300)mm		(500*400)mm	(600*500)mm	(800*600)mm	Curso do Eixo Z
200mm		Escala Linear de 3 Eixos X/Y/Z
Régua de grade de vidro, resolução: 0,5um		Modo de Orientação
Trilho de guia linear de precisão, trilho duplo com guia deslizante duplo		Modo de Operação
Controlador de joystick, operação do mouse, programa de detecção automática.		Precisão*
Eixo XY:≤2.5+L/200(um)		Eixo Z:≤5.0+L/200(um)
		Repetibilidade
2um		Iluminação
Sistema Contorno	Iluminação de contorno LED paralela	0~255 Ajuste contínuo da iluminação de superfície LED de 5 anéis e 8 divisões
		Superfície
	Sistema de Vídeo**
Câmera Digital Colorida de Alta Definição de 1/2,9”		Lente de Zoom Manual 6.5X; Ampliação Óptica: 0.7X-4.5X, Ampliação de Vídeo: 26X~172X (monitor de 21.5“)
		Software de Medição
iMeasuring		Sistema Operacional
Suporte ao sistema operacional WIN10/11-32/64 bits		Idioma
Inglês, Chinês Simplificado, Chinês Tradicional, outros idiomas podem ser adicionados		Ambiente de Trabalho
Temperatura 20℃±2℃, variação de temperatura		<1℃/Hr; umidade 30%~80%RH; vibração<0.02g's, ≤15Hz.Fonte de Alimentação
220V/50Hz/10A		Dimensão (LxPxA)
(11958321579)mm		(14639401591)mm	(156810401591)mm	(181811571590)mm	Tamanho da Embalagem (LxPxA)
(138011701910)mm		(169013002000)mm	(180014002000)mm	(230017002000)mm	Peso Líquido
650Kg		780Kg	1380Kg	2000Kg	Observação:

L é o comprimento medido (mm), a precisão mecânica do eixo Z e a precisão do foco estão muito relacionadas à superfície da peça.

A ampliação é um valor aproximado, está relacionada à dimensão do monitor e à resolução.

Campo de visão (mm) = (diagonal*Horizontal*Vertical)

Descrição do Modelo de Configuração do Produto (Exemplo com AutoMea432):

Categoria do Produto

2.5D	3D	Mercadoria	3D	Mercadoria
Sistema Automático de Medição por Vídeo 2.5D	Sistema de Medição por Vídeo e Contato Automático 3D	Sistema Automático de Digitalização a Laser e Medição por Vídeo 2.5D	Máquina de Medição Multissensorial Automática 3D	Modelo Automea432A
Curso do Eixo Y	523-120J	523-220J	523-320J	523-420J
B	C	D	Significado	Sensor de Lente de Zoom Óptico
Sensor de Lente de Zoom e Sensor de Sonda de Contato	Sensor de Lente de Zoom e Sensor Lazer	Sensor de Lente de Zoom, Sensor de Sonda de Contato e Sensor Lazer	Sonda de Contato	Sem
MCP-Kit1	Omron Lazer	Sem	Omron Lazer	Sem
Sem	Omron Lazer	Omron Lazer	iMeasuring4.1	iMeasuring4.1
iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Modelos e Especificações do Sistema Automático de Medição por Vídeo com Ponte Móvel:	Modelo

Código# Modelo

Curso do Eixo Y	Automea26162B	Curso do Eixo Y	Automea26162B	Curso do Eixo Y	Automea26162B	Curso do Eixo Y	Automea26162B
523-120J	Automea652A	523-120K	Automea862A	523-120L	Automea432B	523-220H	Automea542B
523-220J	Automea652B	523-220K	Automea862B	523-220L	Automea432C	523-320H	Automea542C
523-320J	Automea652C	523-320K	Automea862C	523-320L	Automea432D	523-420H	Automea542D
523-420J	Automea652D	523-420K	Automea862D	523-420L	Modelo	Código#	Modelo
Curso do Eixo Y	Automea26162B	Curso do Eixo Y	Automea26162B	Curso do Eixo Y	Automea26162B	Curso do Eixo Y	Automea26162B
523-120N	Automea15122A	523-120P	Automea18122A	523-120Q	Automea1082B	523-220M	Automea12102B
523-220N	Automea15122B	523-220P	Automea18122B	523-220Q	Automea1082C	523-320M	Automea12102C
523-320N	Automea15122C	523-320P	Automea18122C	523-320Q	Automea1082D	523-420M	Automea12102D
523-420N	Automea15122D	523-420P	Automea18122D	523-420Q	Modelo	Código#	Modelo
Curso do Eixo Y	Automea26162B	Curso do Eixo Y	Automea26162B	Curso do Eixo Y	Automea26162B	Curso do Eixo Y	Automea26162B
523-220R	Automea26162C	523-320R	Automea26162D	523-420R	Tabela Guia de Espaço de Medição do Sistema Automático de Medição por Vídeo com Ponte Móvel:	Curso	Modelo

Precisão

Curso do Eixo X mm	Curso do Eixo Y	mm		Curso Padrão do Eixo Z mm	Curso Máximo Personalizado do Eixo Z mm E1x,y	E1z	400X300X200
Curso do Eixo X mm	Curso do Eixo Y	Automea432	2.5+L/200	Curso Padrão do Eixo Z mm	Curso Máximo Personalizado do Eixo Z mm E1x,y	E1z	400X300X200
5.0+L/200	300	400	200	4.5+L/200	3.0+L/200		3.0+L/200
500	200			3.0+L/200	400		3.0+L/200
600	200			400	400		3.0+L/200
800	200			400	300		3.0+L/200
5.0+L/200	800	1000	200	300	300		4.5+L/200
5.0+L/200	1000	1200	200	300	200		4.5+L/200
5.0+L/200	1200	1500	200	200	200		4.5+L/200
5.0+L/200	1200	1800	200	200	2000X1500X200
5.0+L/200	1500	200	200	200	2600X1600X200
2600	200	200	200	200	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.
