Name: 2.5D Laser Scan Auto Vision Measuring System Máquina de medição visual de alta precisão
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision542C
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Código#: 523-380J

Viagem no eixo X/Y: (500*400) mm

Viagem no eixo Z: 200mm

Escala linear do eixo X/Y/Z: Resolução: 0,1 um

Precisão do eixo XY: ≤1,8+L/200 ((um)

Precisão do eixo Z: ≤ 4,0+L/200 ((um)

Repetibilidade: 2um

Software de medição: iMedidas

Dimensão (LxPxA): (1463*940*1591) mm

Peso líquido: 780kg

Destacar:

2.5D Sistema de medição de visão automática

Sistema de medição de visão automática por escaneamento a laser

Máquina de medição visual de alta precisão

Informação básica

Lugar de origem: Jiangmen, China

Marca: SINOWON

Certificação: CE/ROHS

Número do modelo: AutoVision542C

Documento: D4 Sinowon AutoVision Serie...a1.pdf

Condições de Pagamento e Envio

Detalhes da embalagem: Madeira compensada

Tempo de entrega: 30 DIAS DE TRABALHO

Termos de pagamento: L/C, T/T

Habilidade da fonte: 100 séries/mês

Galeria

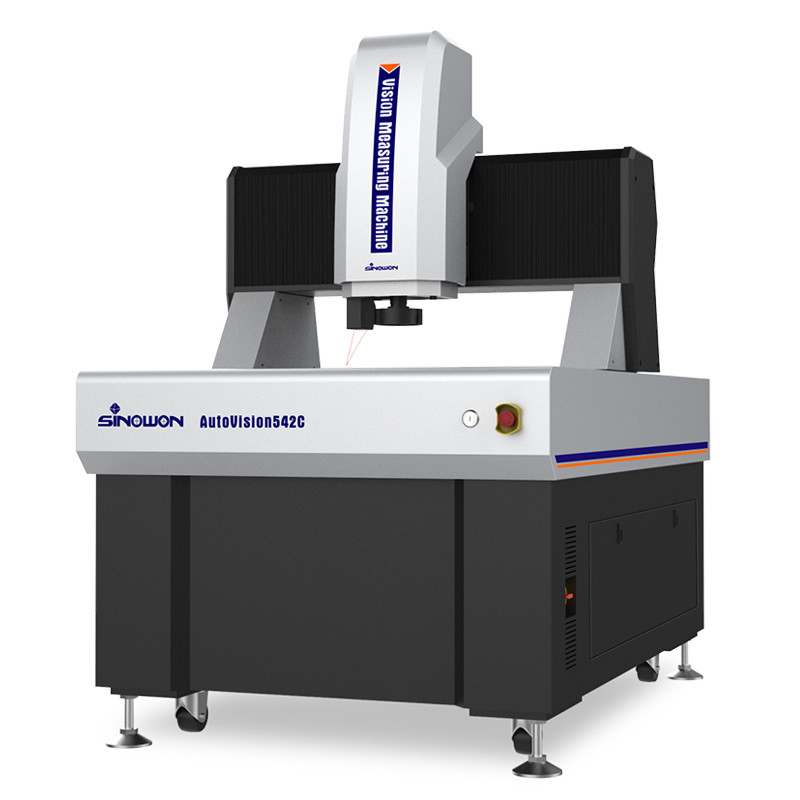

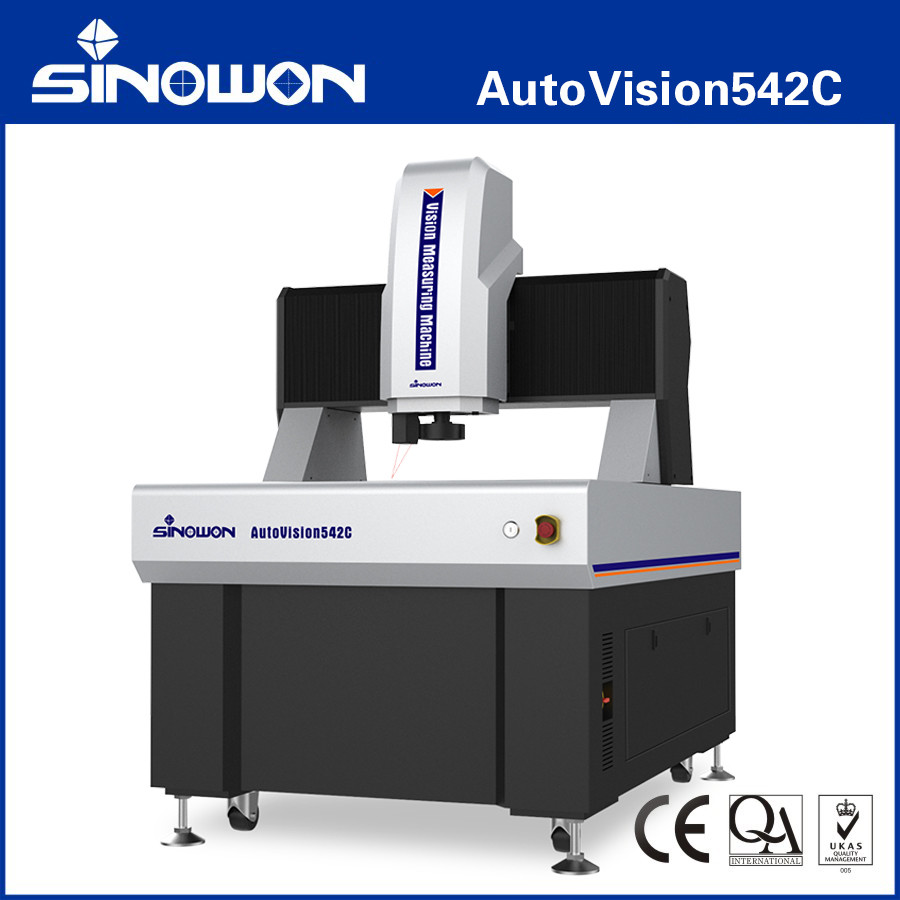

2.5D Laser Scan Auto Vision Measuring System Máquina de medição visual de alta precisão

Descrição de produto

Máquina de Medição por Visão e Laser Automática 2.5D de Ponte Móvel de Alta PrecisãoSérie AutoVision542

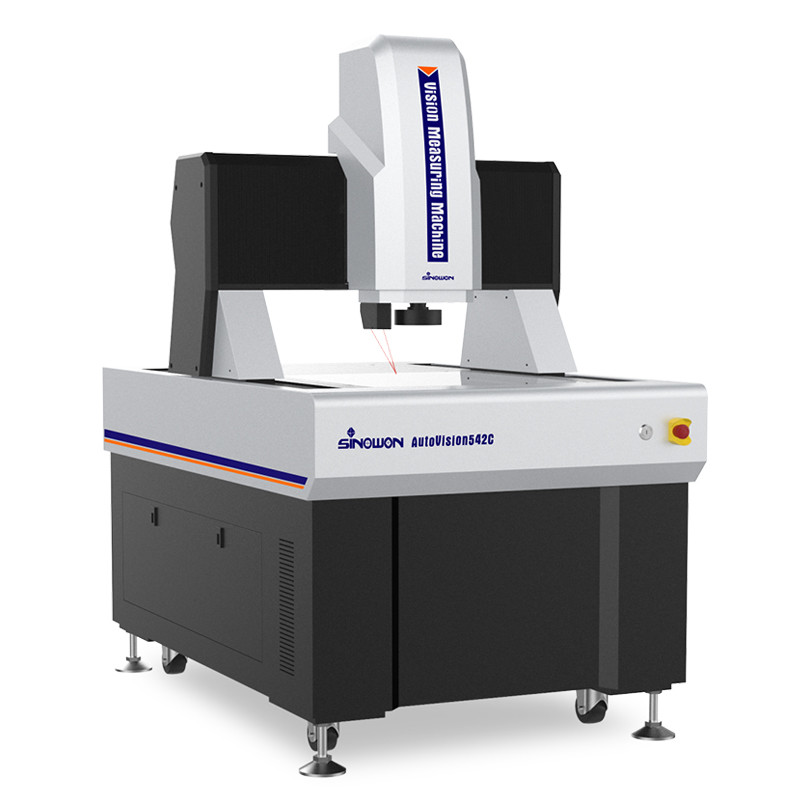

2.5D Laser Scan Auto Vision Measuring System Máquina de medição visual de alta precisão 0

Introdução do Produto:

AutoVision é um instrumento de medição de imagem automático de ponte móvel de alta precisão projetado para medições de alta precisão e grande escala. Usando a estrutura de ponte móvel, medindo a peça estacionária, garante precisão e estabilidade de medição, é adequado para a indústria eletrônica, instrumentos e aparelhos médicos, medição de LCD e aeroespacial e outras indústrias.

Características do Produto:Estrutura do tipo ponte móvel, a peça a ser medida é fixa;l

Controle CNC de quatro eixos totalmente automático em malha fechada, medição automática;l
Base e pilar de mármore indiano, boa estabilidade;l
Escala linear RSF importada, resolução de 0,1um, fuso de esferas retificado e servomotor AC, etc. para garantir a precisão e estabilidade do sistema de movimento;
Câmera colorida HD importada para atender às necessidades de observação clara e medição precisa;
Lente de zoom coaxial motorizada de alta resolução 8.3x, duplicação precisa e correção de pixel única necessária;
Com iluminação LED fria de superfície programável de 5 anéis e 8 divisões e iluminação LED paralela de contorno e ajuste de luz inteligente embutido, pode controlar automaticamente o brilho nas 8 divisões;
Software iMeasuring de função poderosa e fácil operação para aprimorar o controle de qualidade;
Módulo de Sonda MCP e Sensor Laser opcionais. As máquinas podem ser personalizadas de acordo com os requisitos dos clientes.
Especificações:

Mercadoria

Visão Automática 2.5D		Modelo
Precisão		1.8+L/200	400	500	600
(400*300)mm		(500*400)mm	(600*500)mm	(800*600)mm	Curso do Eixo Z
200mm		Escala Linear do Eixo X/Y/Z
Resolução da Escala Linear Europeia: 0,1um		Modo de Orientação
Guia linear de precisão Classe P, guia de trilho duplo e controle deslizante duplo		Modo de Operação
Controlador de joystick, operação do mouse, programa de detecção automática		Precisão*
Eixo XY: ≤1.8+L/200(um)		Eixo Z: ≤4.0+L/200(um)
		Repetibilidade
2um		Iluminação
Sistema Contorno	Iluminação de contorno LED paralela	Iluminação de superfície LED de 5 anéis e 8 divisões ajustável sem degraus de 0~255
		Superfície
	Sistema de Vídeo**
Câmera Digital Colorida de Alta Definição de 1/1.8"		Lente de Zoom Motorizada 8.3X Ampliação Óptica: 0.6X~5.0X; Ampliação de Vídeo: 20X~170X (monitor de 21”)
		Software de Medição
iMeasuring		Sistema Operacional
Suporte ao sistema operacional WIN10/11-32/64 bits		Idioma
Inglês, Chinês Simplificado, Chinês Tradicional, outros idiomas podem ser adicionados		Ambiente de Trabalho
Temperatura 20℃±2℃, variação de temperatura		<1℃/Hr; umidade 30%~80%RH; vibração<0.02g's, ≤15HzFonte de Alimentação
AC220V/50Hz; 110V/60Hz		Dimensão (LxPxA)
(11958321579)mm		(14639401591)mm	(156810401591)mm	(181811571590)mm	Tamanho da Embalagem (LxPxA)
(138011701910)mm		(169013002000)mm	(180014002000)mm	(230017002000)mm	Peso Líquido
650Kg		780Kg	1380Kg	2000Kg	Observação:

L é o comprimento medido (mm), a precisão mecânica do eixo Z e a precisão do foco estão muito relacionadas à superfície da peça.

A ampliação é um valor aproximado, está relacionada à dimensão do monitor e à resolução.

Campo de visão (mm) = (diagonal*Horizontal*Vertical)

Descrição do Modelo de Configuração do Produto (Exemplo com AutoVision542):

Categoria do Produto

2.5D	3D	Mercadoria	3D	Mercadoria
Visão Automática 2.5D	Máquina de Medição Modelo	Laser-Scan Automático 2.5D e Máquina de Medição por Visão	Multissensorial Automática 3D	Máquina de Medição Modelo
Precisão	523-180J	523-280J	523-380J	523-480J
A	B	C	D	Significado
Sensor de Lente de Zoom Óptico	Sensor de Lente de Zoom e Sensor de Sonda de Contato	Sensor de Lente de Zoom e Sensor Laser	Sensor de Lente de Zoom, Sensor de Sonda de Contato e Sensor Laser	Sonda de Contato
Sem	Laser Omron	Módulo Laser	Laser Omron	Módulo Laser
Sem	Laser Omron	Laser Omron	Versão do Software	Versão do Software
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Modelos e Especificações da Máquina de Medição por Visão Automática de Ponte Móvel:

Modelo

Precisão	AutoVision26162A	Precisão	AutoVision26162A	Precisão	AutoVision26162A	Precisão	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B
523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D
523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Modelo
Precisão	AutoVision26162A	Precisão	AutoVision26162A	Precisão	AutoVision26162A	Precisão	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Modelo
Precisão	AutoVision26162A	Precisão	AutoVision26162A	Precisão	AutoVision26162A	Precisão	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Tabela Guia de Espaço de Medição da Máquina de Medição por Visão Automática de Ponte Móvel:

Curso

Modelo	Precisão	Curso do Eixo X mm		Curso do Eixo Y mm	Curso Padrão do Eixo Z mm	Eixo Z Máximo	Curso Personalizado mm E1x,y
Modelo	Precisão	E1z	300X400X200	Curso do Eixo Y mm	Curso Padrão do Eixo Z mm	Eixo Z Máximo	Curso Personalizado mm E1x,y
SinoVision342	1.2+L/200	3.0+L/200	5.0+L/200	1000X800X200	1800X1200X200	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1000X800X200
SinoVision452	500			600	1000X800X200	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1000X800X200
SinoVision562	600			800	600	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1000X800X200
AutoVision432	1.8+L/200	4.0+L/200	5.0+L/200	1800X1200X200	1000X800X200	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1000X800X200
AutoVision542	400			1000X800X200	600	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1000X800X200
AutoVision652	500			600	800	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1000X800X200
AutoVision862	600			800	1000	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1000X800X200
AutoVision1082	2.0+L/200	5.0+L/200	1500	1000	1200	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1800X1200X200
AutoVision12102	2.5+L/200	5.0+L/200	1500	1200	1800	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1800X1200X200
AutoVision15122	3.0+L/200	5.0+L/200	1500	1800	2000	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	1800X1200X200
AutoVision18122	3.5+L/200	5.0+L/200	1500	1800	200	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.
AutoVision20152	4.0+L/200	5.0+L/200	1500	2000	200	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.
AutoVision26162	1600	5.0+L/200	1500	2600	200	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.	Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.

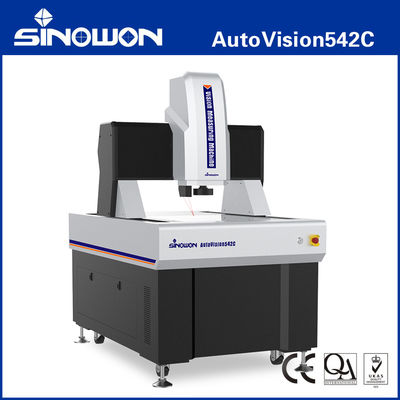

2.5D Laser Scan Auto Vision Measuring System Máquina de medição visual de alta precisão 1
