Máquina de medição de vídeo VMM multissensorial Sistema de medição automática de visão 3D

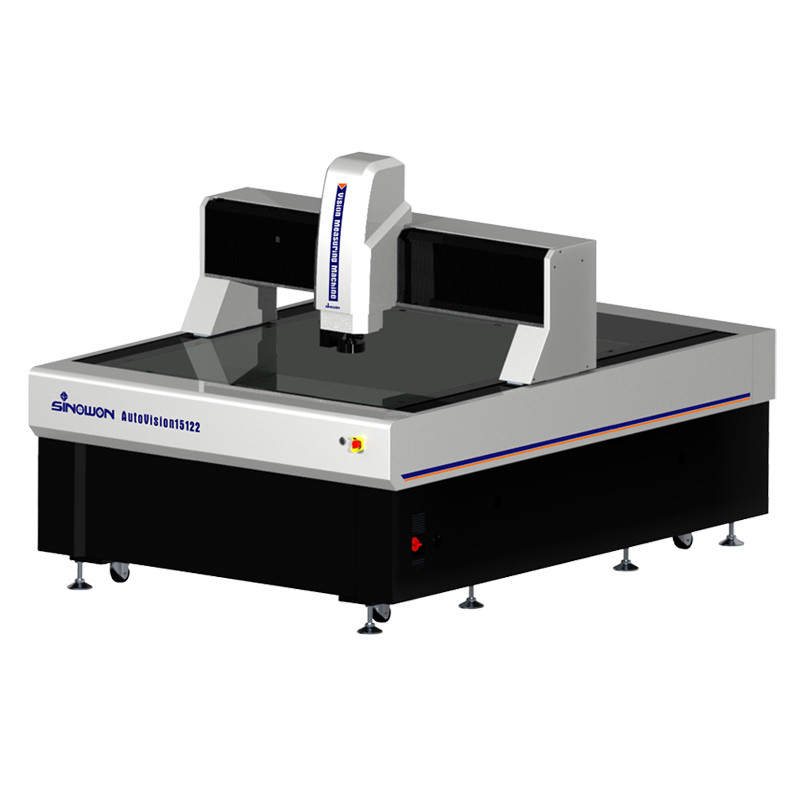

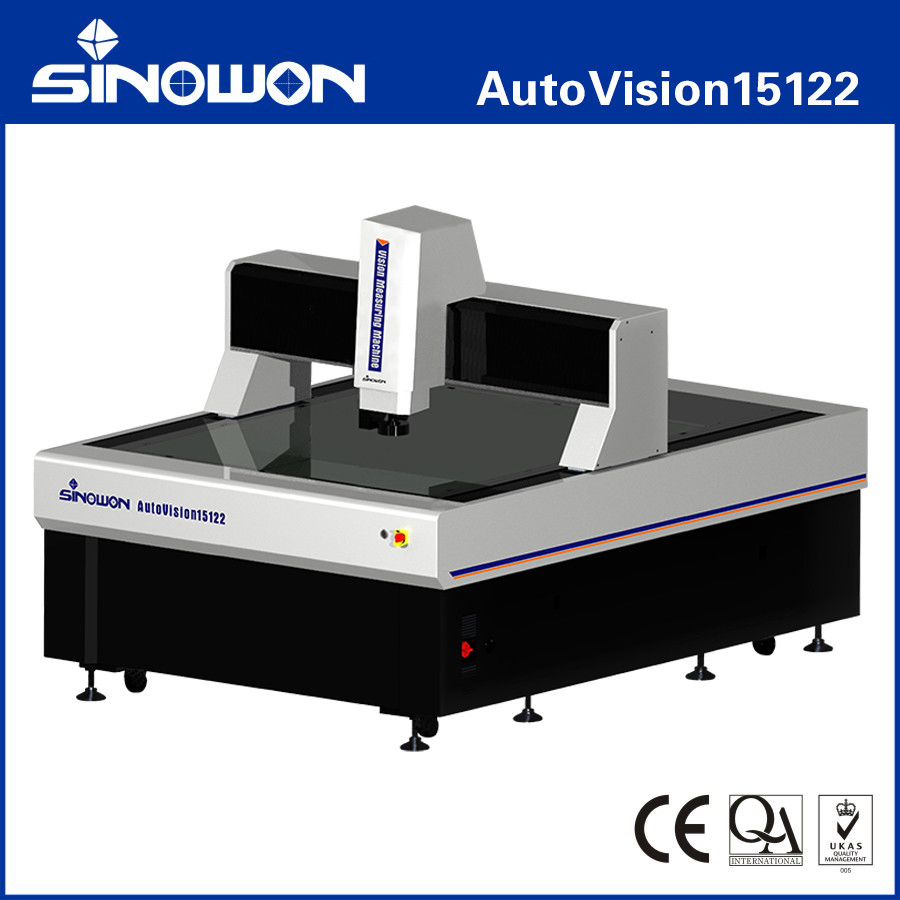

Máquina de Medição Multisensorial Automática 3D de Grande Curso e Alta Precisão Série AutoVision15122

Introdução do Produto:

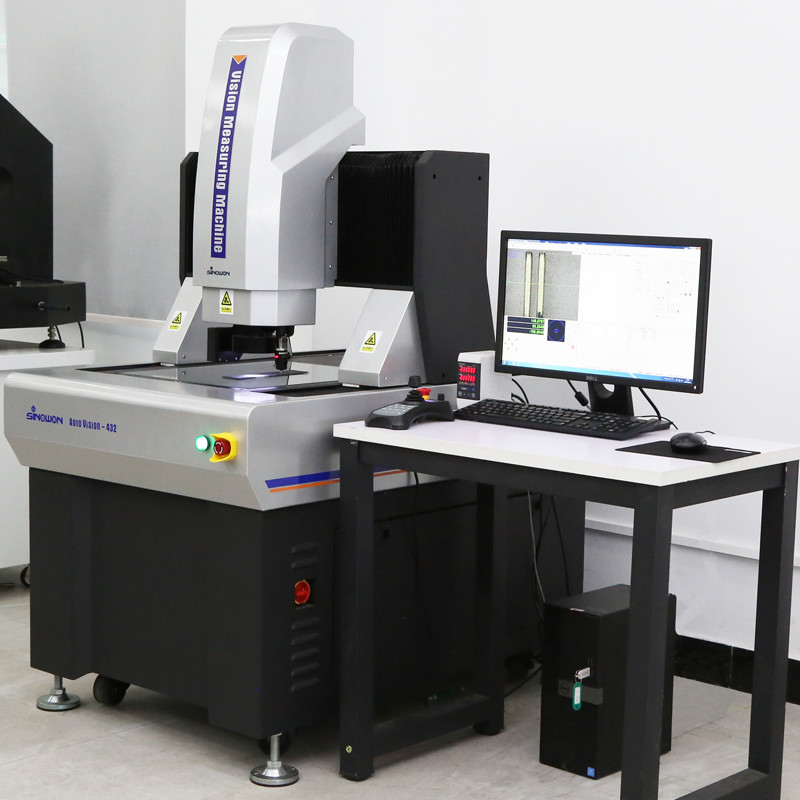

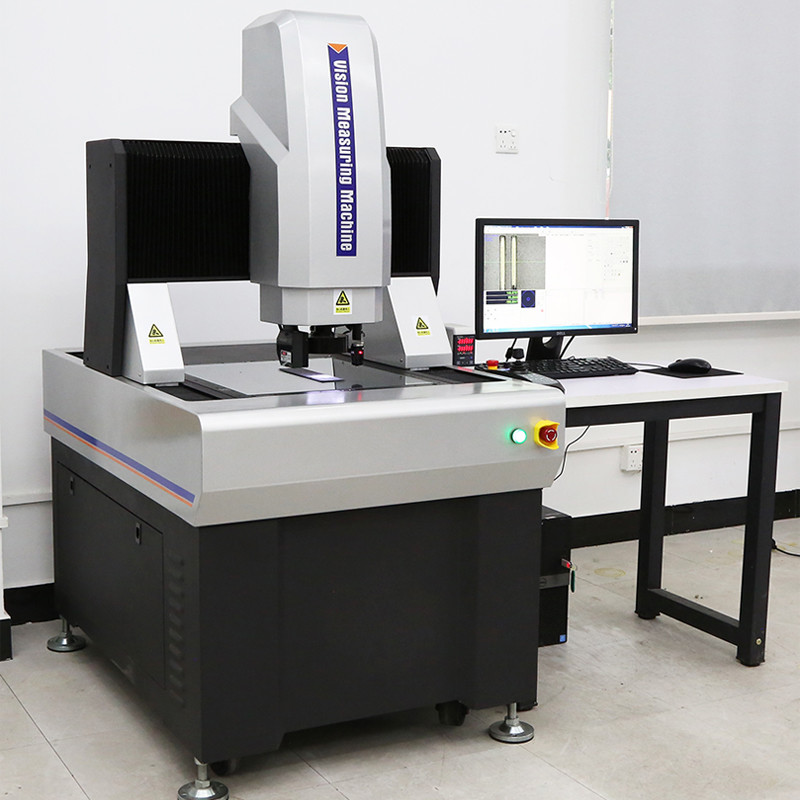

AutoVision é um instrumento de medição por visão automático de alta precisão, projetado para medições de alta precisão e grande escala. Utilizando uma estrutura de ponte móvel, medindo a peça parada, garante precisão e estabilidade de medição, é adequado para a indústria eletrônica, aparelhos e instrumentos médicos, medição de LCD e aeroespacial e outras indústrias.

Características do Produto:Estrutura do tipo ponte móvel, a peça a ser medida é fixa;l

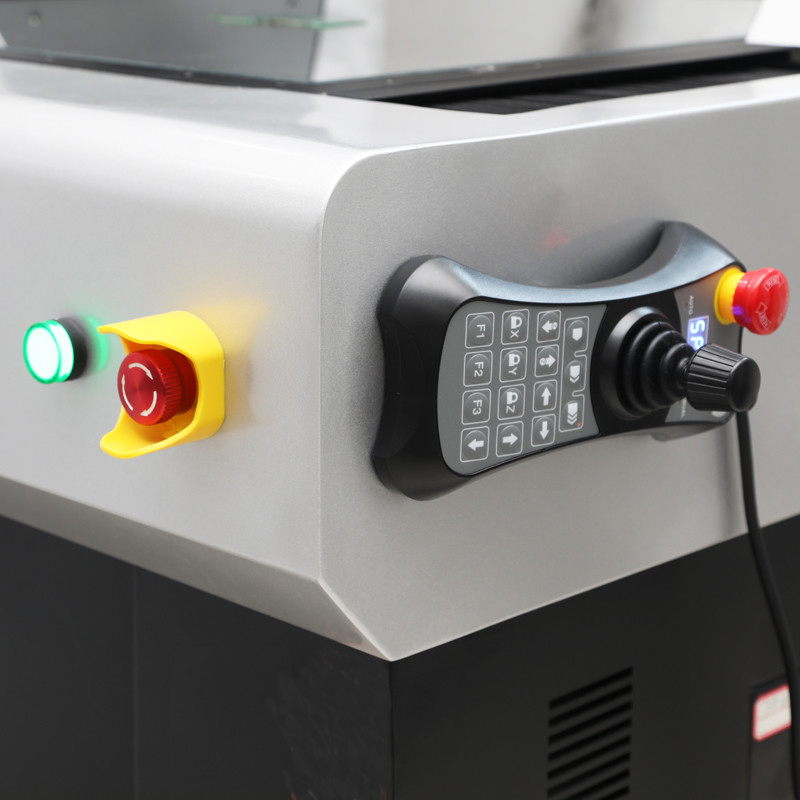

• Controle de circuito fechado totalmente automático CNC de quatro eixos, medição automática;l
• Base e pilar de mármore indiano, boa estabilidade;l
• Escala linear RSF importada, resolução de 0,1um, fuso de esfera retificado e motor servo AC, etc. para garantir a precisão e estabilidade do sistema de movimento;
• Câmera colorida HD importada para atender às necessidades de observação clara e medição precisa;

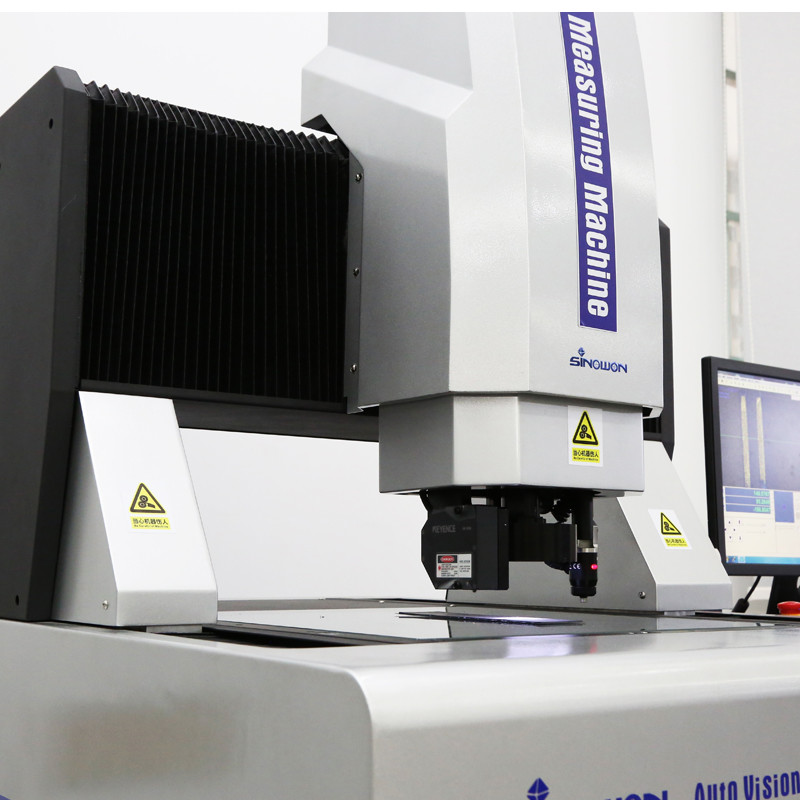

• Lente de zoom coaxial motorizada de alta resolução 8.3x, duplicação precisa e correção de pixel de uma vez apenas necessária;

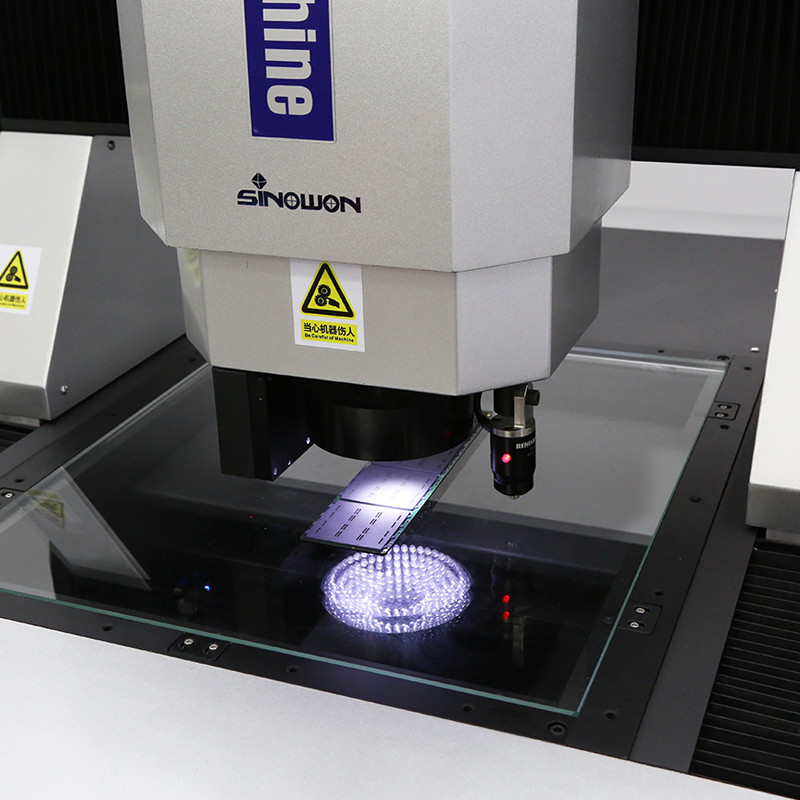

• Com iluminação LED fria programável de superfície de 5 anéis e 8 divisões e iluminação LED paralela de contorno e ajuste de luz inteligente embutido, pode controlar automaticamente o brilho nas 8 divisões;
• Software iMeasuring de função poderosa e fácil operação para aprimorar o controle de qualidade;l
• Módulo de Sonda MCP e Sensor Laser opcionais. As máquinas podem ser personalizadas de acordo com os requisitos dos clientes.
• Especificações:

Mercadoria

L é o comprimento medido (mm), a precisão mecânica do eixo Z e a precisão do foco estão muito relacionadas à superfície da peça.

A ampliação é um valor aproximado, está relacionada à dimensão do monitor e à resolução.

Campo de visão (mm) = (diagonal*Horizontal*Vertical)

Descrição do Modelo de Configuração do Produto (Exemplo com AutoVision15122):

Categoria do Produto

Modelo

Curso

• Aplicação na Indústria:

Máquina de medição óptica OMM, também conhecida como Máquina de Medição por Visão e Máquina de Medição sem Contato, Máquina de Medição Bidimensional, Máquina de Medição 2.5-Dimensional, com a atualização da indústria de alta precisão e microfabricação industrial moderna, adota o método de medição de imagem óptica sem contato para medição rápida e precisa. A medição de dimensões geométricas e tolerâncias geométricas torna-se inevitável.

As Máquinas de medição óptica são adequadas para todos os campos de aplicação com o objetivo de medição de coordenadas e são amplamente utilizadas em máquinas, eletrônicos, instrumentos, hardware, plásticos e outras indústrias. Tais como: moldes, parafusos, metais, acessórios, borracha, placas de PCB, molas, hardware, eletrônicos, plásticos, aviação, aeroespacial, etc., supera as deficiências de paquímetros tradicionais, micrômetros e projetores de perfil, que é uma Máquina de medição de alta precisão, alta eficiência e alta confiabilidade que integra tecnologias de processamento de imagem óptica, mecânica, eletrônica e computacional.

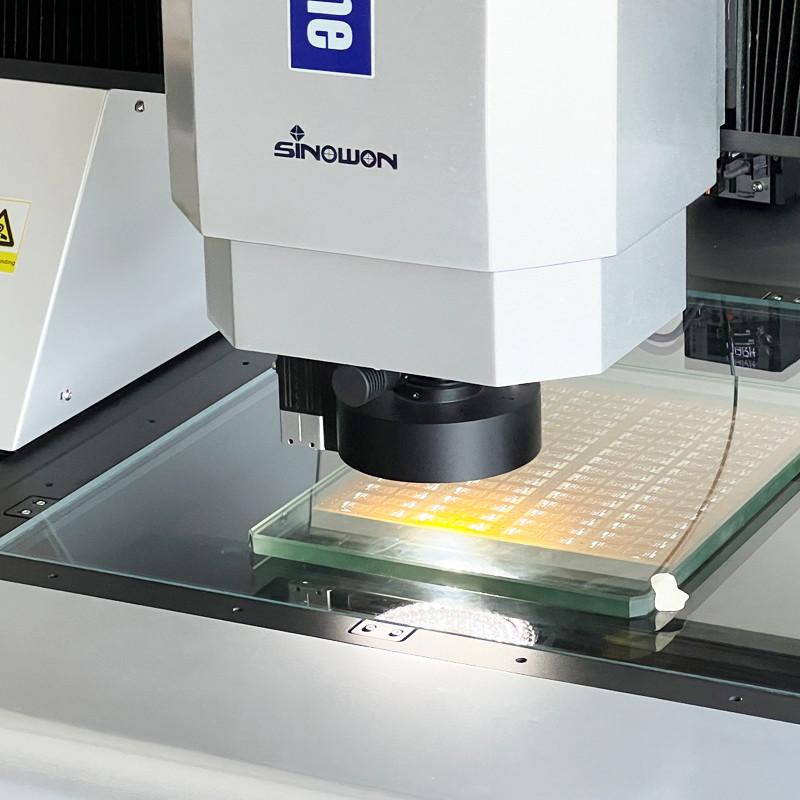

O objeto a ser medido é ampliado pelo sistema de ampliação óptica. Depois que os recursos da imagem são coletados pelo sistema de câmera CCD e processados por algoritmos de computador e software, o contorno e a forma da superfície, o tamanho, o ângulo e a posição de várias peças complexas e precisas podem ser detectados automaticamente. Micro inspeção e controle de qualidade. Os dados de medição podem ser importados para o AUTOCAD para se tornarem um desenho de engenharia completo, e documentos em DXF, IGS e outros formatos podem ser gerados, e também podem ser importados para WORD, EXCEL e software de análise estatística SPC para gerar CPK e vários relatórios estatísticos.
