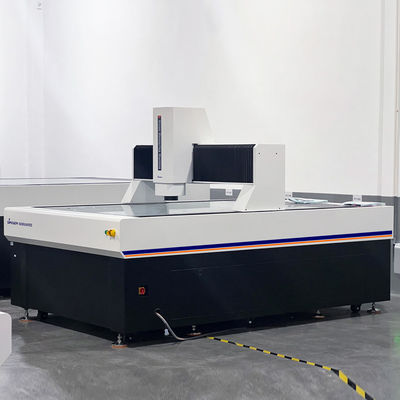

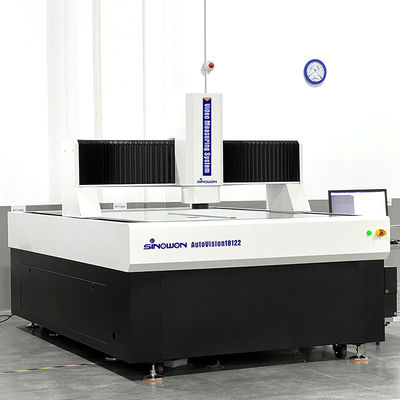

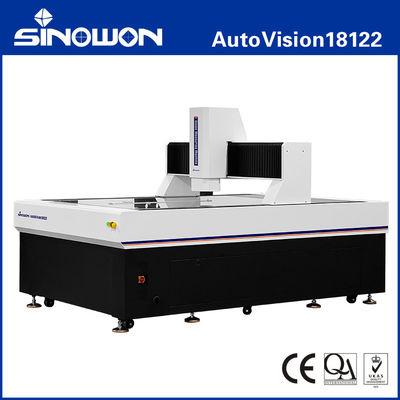

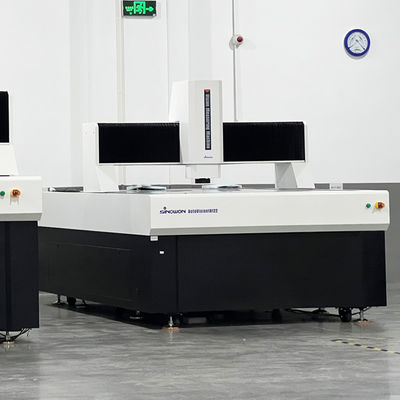

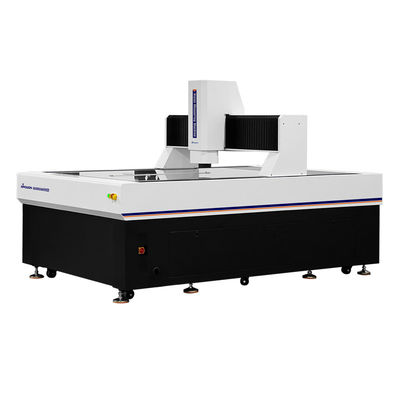

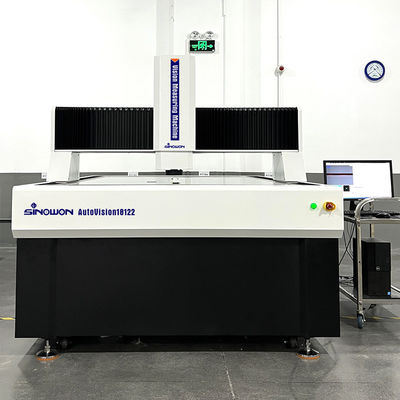

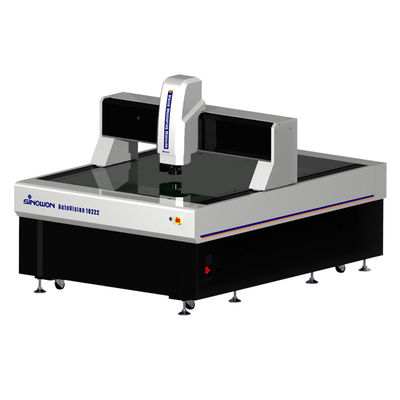

Commodity		Máquina de visão automática de grande viagem de alta precisão
Modelo		AutoVision1082	AutoVision12102	AutoVision15122	AutoVision18122
Viagem no eixo X/Y (mm)		1000*800	1200*1000	1500*1200	1800*1200
Distância do eixo Z (mm)		200
Escala linear do eixo X/Y/Z (um)		Resolução em escala linear europeia: 0,1 um
Modo de orientação		Classe P Guia linear de precisão, guia de deslizamento duplo de duas vias
Modo de operação		Controlador de joystick, operação com mouse, programa de detecção automática
Precisão* (um)		Eixo XY:≤ 3,5+L/200
		Eixo Z:≤ 5,0+L/200
Repetitividade (um)		2um
Iluminação Sistema	Conto	Iluminação de contorno paralela LED
		0~255 Iluminação de superfície LED de 5 anéis e 8 divisões, ajustável sem passo
	Superfície
Sistema de vídeo**		Câmera digital a cores de alta definição
		8.3X Objetivo de Zoom Motorizado; Ampliação óptica: 0,6 × 5,0 ×; Magnificação de vídeo: 20X ~ 170X (21 ′′ monitor)
Software de medição		iMedidas
Sistema de Operação		Suporte ao sistema operacional WIN10/11-32/64 bits
Língua		Inglês, chinês simplificado, chinês tradicional, outros idiomas podem ser adicionados
Ambiente de trabalho		Temperatura 20°C ± 2°C, variação de temperatura < 1°C/Hr; umidade 30%~80%RH; vibração < 0,02g, ≤ 15Hz
Fornecimento de energia		AC220V/50Hz; 110V/60Hz
Dimensão ((WxDxH) (mm)		193813501692	217916461874	246217701736	276217701736
Tamanho da embalagem ((WxDxH) (mm)		250019002200	242020602000	270020602000	300020602000
Peso líquido (kg)		1500	2000	2200	2500

Categoria de produtos	2.5D	3D	2.5D	3D
Commodity	2.5D Visão automática Máquina de medição	Máquina de medição automática 3D de contacto e visão	2.5D Máquina de medição automática por laser e visão	3D Multissensorial Automático Máquina de medição
Modelo	AutoVision18122A	AutoVision18122B	AutoVision18122C	AutoVision18122D
Tipo	A	B	C	D
Significado	Sensor óptico de lente zoom	Sensor de lente zoom e sensor de sonda de contacto	Sensor de lente zoom e sensor de laser	Sensor de lente zoom, sensor de sonda de contacto e sensor de laser
Proba de contacto	Sem	MCP-Kit1	Sem	MCP-Kit1
Módulo laser	Sem	Sem	Omron Lazer	Omron Lazer
Versão de software	iMedida4.1	iMedida4.2	- Meçura 5.0	- Meçura 5.1

Modelo	Código #	Modelo	Código #	Modelo	Código #	Modelo	Código #
AutoVision 432A	523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L
AutoVision 432B	523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L
AutoVision 432C	523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L
AutoVision 432D	523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L
Modelo	Código #	Modelo	Código #	Modelo	Código #	Modelo	Código #
AutoVision1082A	523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q
AutoVision1082B	523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q
AutoVision1082C	523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q
AutoVision1082D	523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q
Modelo	Código #	Modelo	Código #	Modelo	Código #	Modelo	Código #
AutoVision26162A	523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K
AutoVision26162B	523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K
AutoVision26162C	523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K
AutoVision26162D	523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K

Viagens	Modelo	Precisão		X Eixo de deslocamento mm	Eixo Y Viagem	Eixo Z - Viagem padrão mm	Eixo Z Máximo Viagem personalizada mm
Viagens	Modelo	E1x,y	E1z	X Eixo de deslocamento mm	Eixo Y Viagem	Eixo Z - Viagem padrão mm	Eixo Z Máximo Viagem personalizada mm
300X400X200	SinoVision342	1.2+L/200	3.0+L/200	400	300	200	400
400X500X200	SinoVision452			500	400	200	400
500X600X200	SinoVision562			600	500	200	400
400X300X200	AutoVision 432	1.8+L/200	4.0+L/200	300	400	200	400
500X400X200	AutoVision542			400	500	200	400
600X500X200	AutoVision652			500	600	200	400
800X600X200	AutoVision862			600	800	200	400
1000X800X200	AutoVision1082	2.0+L/200	5.0+L/200	800	1000	200	300
1200X1000X200	AutoVision12102	2.5+L/200	5.0+L/200	1000	1200	200	300
1500X1200X200	AutoVision15122	3.0+L/200	5.0+L/200	1200	1500	200	300
1800X1200X200	AutoVision18122	3.5+L/200	5.0+L/200	1200	1800	200	200
2000X1500X200	AutoVision20152	4.0+L/200	5.0+L/200	1500	2000	200	200
2600X1600X200	AutoVision26162	4.0+L/200	5.0+L/200	1600	2600	200	200
