Ponte móvel Medida de vídeo automática Sistema de medição de visão 3D Alta precisão

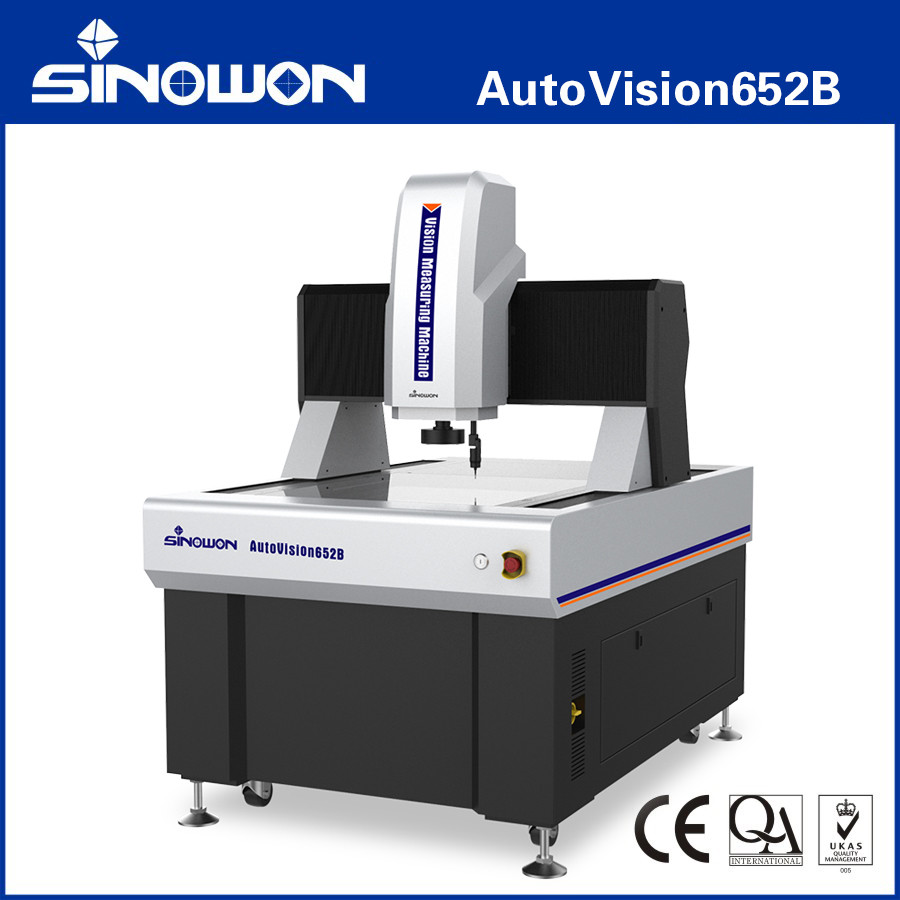

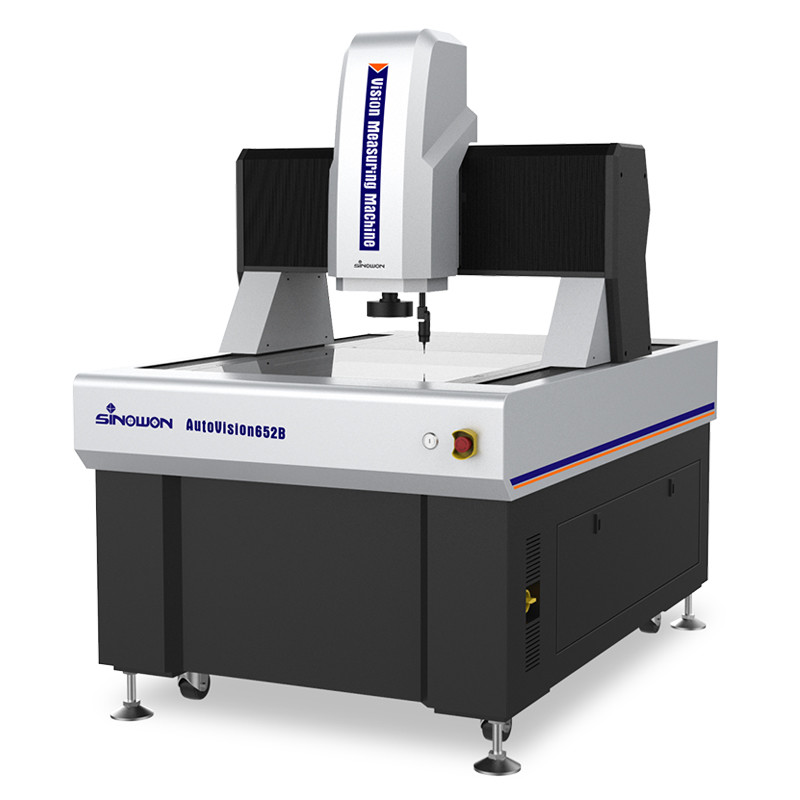

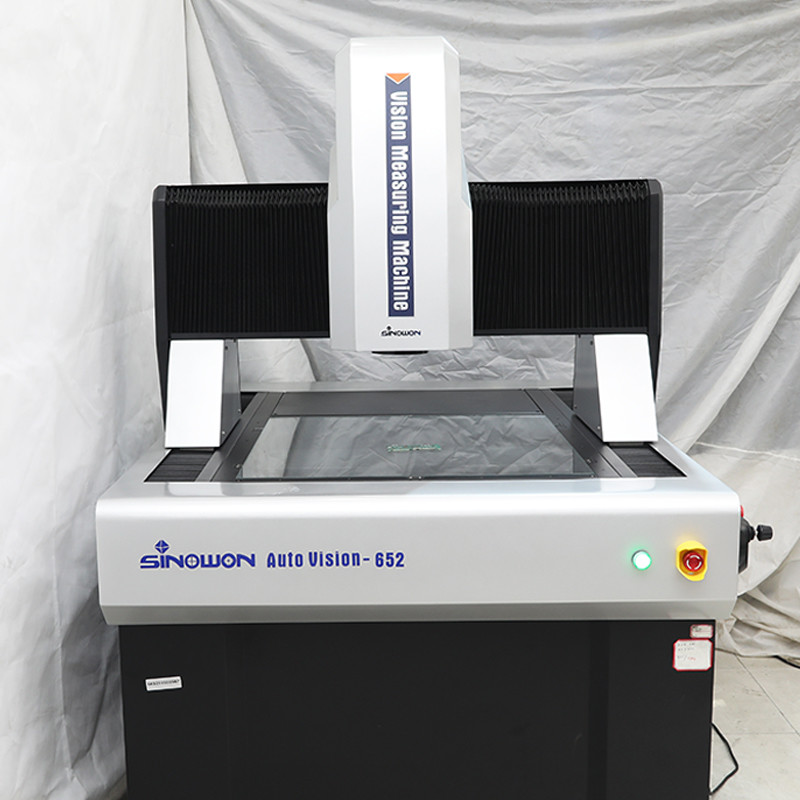

Máquina de Medição por Visão Automática 3D de Ponte Móvel de Alta Precisão Série AutoVision652B

Introdução do Produto:

AutoVision é um instrumento de medição por imagem automático de ponte móvel de alta precisão projetado para medições de alta precisão e grande escala. Usando a estrutura de ponte móvel, medindo a peça de trabalho estacionária, garante precisão e estabilidade de medição, é adequado para a indústria eletrônica, aparelhos e instrumentos médicos, medição de LCD e aeroespacial e outras indústrias.

Características do Produto:Estrutura do tipo ponte móvel, a peça de trabalho de medição é fixa;l

• Controle de circuito fechado totalmente automático CNC de quatro eixos, medição automática;l
• Base e pilar de mármore indiano, boa estabilidade;l
• Escala linear RSF importada, resolução de 0,1um, fuso de esfera retificado e motor servo AC, etc. para garantir a precisão e estabilidade do sistema de movimento;
• Câmera colorida HD importada para atender às necessidades de observação clara e medição precisa;
• Lente de zoom coaxial motorizada de alta resolução 8,3x, duplicação precisa e correção de pixel única necessária;

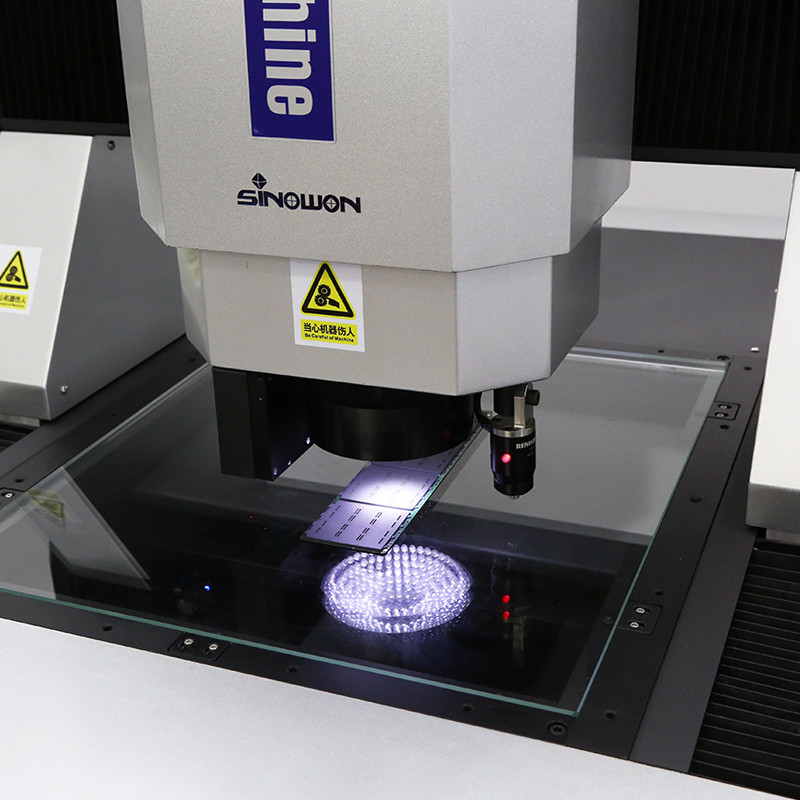

• Com iluminação LED fria de superfície programável de 5 anéis e 8 divisões e iluminação LED paralela de contorno e ajuste de luz inteligente embutido, pode controlar automaticamente o brilho nas 8 divisões;
• Software iMeasuring de função poderosa e fácil operação para aprimorar o controle de qualidade;

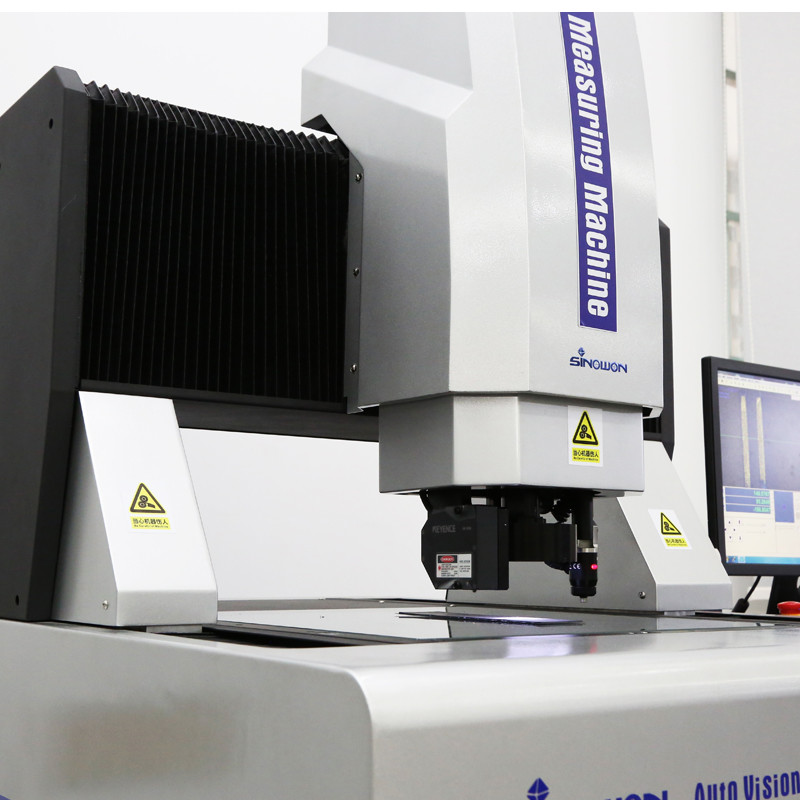

• Módulo de sonda MCP e sensor a laser opcionais. As máquinas podem ser personalizadas de acordo com os requisitos dos clientes.
• Especificações:

Mercadoria

L é o comprimento medido (mm), a precisão mecânica do eixo Z e a precisão do foco estão muito relacionadas à superfície da peça de trabalho.

A ampliação é um valor aproximado, está relacionada à dimensão do monitor e à resolução.

Campo de visão (mm) = (diagonal*Horizontal*Vertical)

Descrição do Modelo de Configuração do Produto (Exemplo com AutoVision652):

Categoria do Produto

Modelo

Curso

• Introdução do Software:

O software iMeasuring é um software de medição multissensor profissional que combina a experiência de dez anos dos desenvolvedores na indústria de pesquisa de medição e software. O princípio de design é operação amigável, função poderosa, alta precisão e estabilidade, manutenção simples.

● Excelente design de arquitetura de software e totalmente orientado a objetos, para garantir que o software seja estável e confiável.
● Suporte a vários idiomas, sem necessidade de instalar pacote de idiomas e alterar o software, o que é conveniente para clientes locais.
● Software de análise estatística SPC profissional conectado ao software de medição, para realizar que os dados possam ser exportados automaticamente para o banco de dados SPC sem operação manual.
● O mesmo modelo de software será permanentemente gratuito para atualização, pode ajudar a reduzir outros problemas para o cliente.
● Com um poderoso algoritmo de localizador de bordas, que pode ajudar a obter a borda da sombra ou imagem escura e garantir alta precisão.
● O software pode reconhecer e medir automaticamente linhas, círculos, arcos e outros elementos.
● É baseado em diferentes elementos e fornece múltiplas funções de construção de elementos, como translação, rotação, extração, combinações, paralelo, vertical, espelhamento, simetria, interseção, tangente, etc.
● O software possui função de configuração de ponto de interrupção, pode ser alternado de forma inteligente entre medição manual e medição automática.
Aplicação na Indústria:

Máquina de medição óptica OMM, também conhecida como Máquina de Medição por Visão e Máquina de Medição sem contato, Máquina de Medição Bidimensional, Máquina de Medição 2,5-Dimensional, com a atualização da indústria industrial moderna de alta precisão e microfabricação, adota o método de medição de imagem óptica sem contato para medição rápida e precisa. A medição de dimensões geométricas e tolerâncias geométricas torna-se inevitável.

As máquinas de medição óptica são adequadas para todos os campos de aplicação com o objetivo de medição de coordenadas e são amplamente utilizadas em máquinas, eletrônicos, instrumentos, hardware, plásticos e outras indústrias. Tais como: moldes, parafusos, metais, acessórios, borracha, placas de circuito impresso, molas, hardware, eletrônicos, plásticos, aviação, aeroespacial, etc., supera as deficiências de paquímetros tradicionais, micrômetros e projetores de perfil, que é uma máquina de medição de alta precisão, alta eficiência e alta confiabilidade que integra tecnologias de processamento de imagem óptica, mecânica, eletrônica e computacional.

O objeto a ser medido é ampliado pelo sistema de ampliação óptica. Depois que os recursos da imagem são coletados pelo sistema de câmera CCD e processados por algoritmos de computador e software, o contorno e a forma da superfície, o tamanho, o ângulo e a posição de várias peças complexas e precisas podem ser detectados automaticamente. Micro inspeção e controle de qualidade. Os dados de medição podem ser importados para o AUTOCAD para se tornarem um desenho de engenharia completo, e documentos em DXF, IGS e outros formatos podem ser gerados, e também podem ser importados para o WORD, EXCEL e software de análise estatística SPC para gerar CPK e vários relatórios estatísticos.
