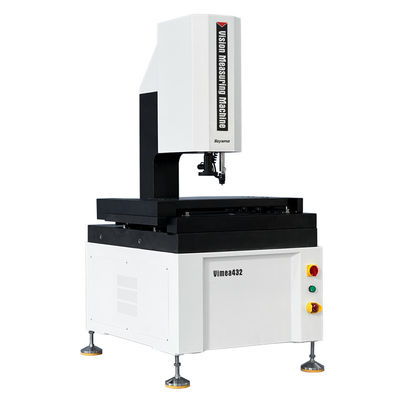

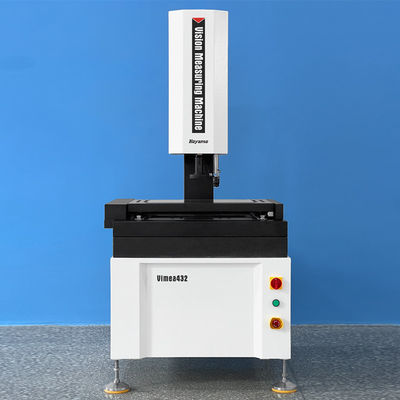

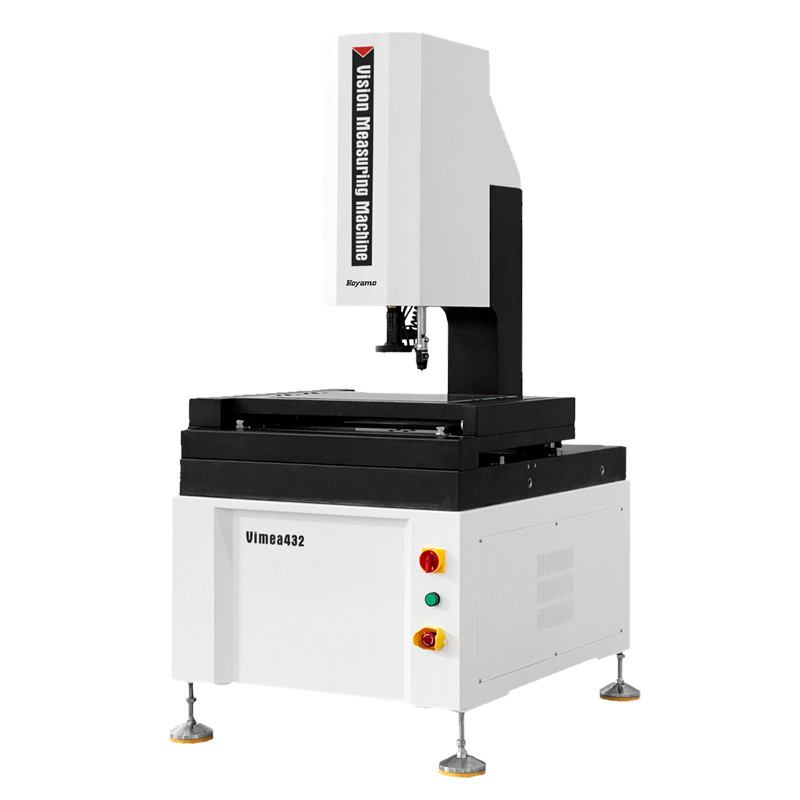

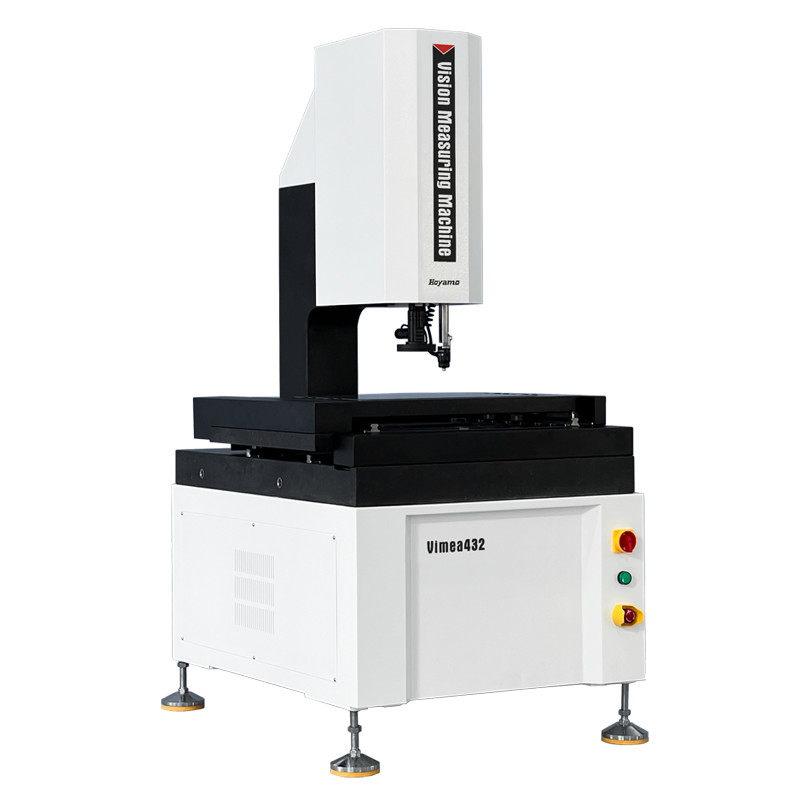

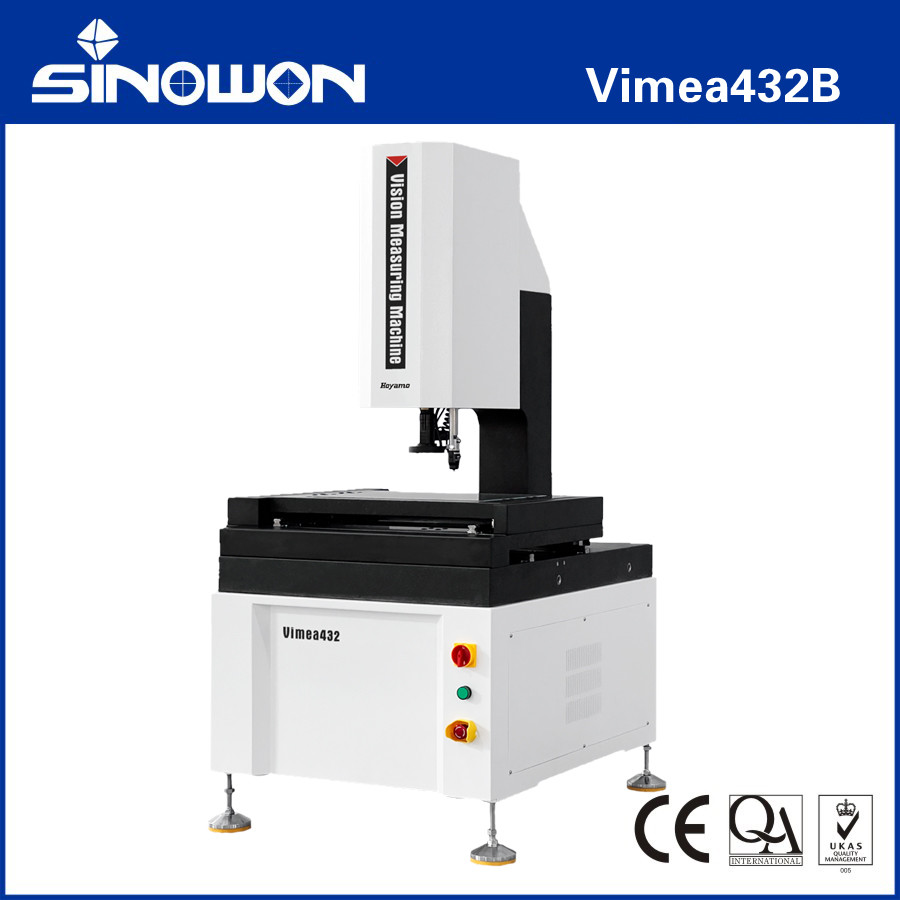

Sistema de medição automática de vídeo 3D 2um Repetitividade 320Kg Peso líquido

Sistema automático de medição por vídeo Vimea43B Série

Características do produto:

1.XYZ controlo automático de precisão CNC de três eixos, posicionamento preciso;

2Base e pilar de granito, boa estabilidade;

3Guia linear de precisão, parafusos de esferas de moagem e servomotores AC, etc., garantem a precisão e estabilidade do sistema de movimento;

4.0.5 μm de régua de grelha de alta precisão para assegurar a precisão de posicionamento e de medição do sistema;

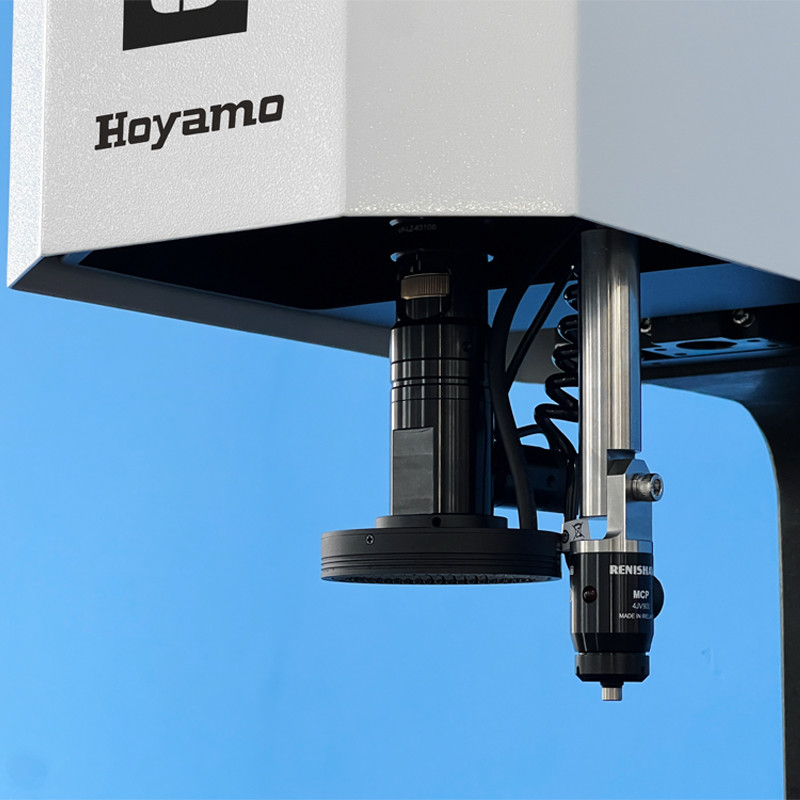

5.Camera digital de alta resolução para satisfazer as necessidades de observação clara e medição precisa;

6.6.5X lente óptica de alta definição, zoom preciso, correção de pixels única;

7. Iluminação de superfície LED de 8 áreas de 5 anéis controlada por programa e sistema de iluminação de contorno LED paralelo realizam um ajuste de brilho de 256 níveis de forma inteligente;

8.O software de medição automática Vision iMeasuring com funções poderosas e fácil de operar.

Especificações:

Nota:

L é o comprimento medido ((mm), a precisão mecânica do eixo Z e a precisão de foco estão fortemente relacionadas com a superfície da peça.

A ampliação é um valor aproximado, relacionado com a dimensão do monitor e a resolução.

0.5X ou 2X objetivo é opcional disponível de acordo com as necessidades.

Descrição do modelo de configuração do produto (exemplo com Vimea432):

Modelos e especificações do sistema de medição por vídeo automático de cantilever:

Sistema de medição por vídeo automático de cantilever:

Introdução ao Software:

O software iMeasuring é um software profissional de medição multissensorial que combina com a experiência de dez anos dos desenvolvedores na indústria de medição e pesquisa de software.O princípio de concepção é a operação amigável, função poderosa, alta precisão e estabilidade, manutenção simples.
● Excelente design de arquitetura de software e totalmente orientado a objetos, para garantir que o software seja estável e confiável.
● Suporte com vários idiomas, sem necessidade de instalar um pacote de idiomas e alterar o software que é conveniente para os clientes locais.
● Software profissional de análise estatística SPC ligado a um software de medição, para perceber que os dados poderiam ser automaticamente exportados para a base de dados SPC sem operação manual.
● O mesmo modelo de software será permanente livre de atualização, pode ajudar a reduzir outros problemas para o cliente.
● Com um poderoso algoritmo de detector de bordas, que pode ajudar a obter a borda da sombra ou imagem escura e garantir alta precisão.
● O software pode reconhecer e medir automaticamente linhas, círculos, arcos e outros elementos.
● É baseado em diferentes elementos e fornece função de construção de elementos múltiplos, tais como tradução, rotação, extração, combinações, paralelo, vertical, espelhamento, simetria, interseção,tangente, etc.
● O software possui função de definição do ponto de ruptura, pode ser alternado de forma inteligente entre medição manual e medição automática.

Aplicação na indústria:

Máquina de medição óptica OMM, também conhecida por Máquina de medição de visão e Máquina de medição sem contacto, Máquina de medição bidimensional, Máquina de medição de 2,5 dimensões,com a modernização da moderna indústria de alta precisão e micro-manufatura, adota um método de medição de imagem óptica sem contacto para uma medição rápida e precisa.

As máquinas de medição óptica são adequadas para todos os campos de aplicação para fins de medição de coordenadas e são amplamente utilizadas em máquinas, eletrônicos, instrumentos, hardware,Indústrias plásticas e outras indústrias. tais como: moldes, parafusos, metais, acessórios, borracha, placas de PCB, molas, hardware, eletrônicos, plásticos, aviação, aeroespacial, etc., supera as deficiências dos calibradores vernier tradicionais,micrômetros, e Profile projectors, que é uma máquina de medição de alta precisão, alta eficiência e alta confiabilidade que integra tecnologias ópticas, mecânicas, eletrônicas e de processamento de imagem por computador.

O objeto a medir é ampliado pelo sistema de ampliação óptica.o contorno e a forma da superfícieO sistema permite a detecção automática do tamanho, ângulo e posição de várias peças complexas e precisas.Os dados de medição podem ser importados para o AUTOCAD para se tornar um desenho de engenharia completo, e documentos em DXF, IGS e outros formatos podem ser gerados, e também podem ser importados para o software de análise estatística WORD, EXCEL e SPC para gerar CPK e vários relatórios estatísticos.
