Name: Máquina de medição de visão semiautomática de alta precisão ISemi Series IMS-2010D
Brand: Hoyamo and Sinowon Inc
SKU: IMS-2010D
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Código#: 521-420E

Bancos de trabalho de mármore: (270*350) mm

Bancos de trabalho de vidro: (142*242) mm

Viagem no eixo X/Y: (200*100) mm

Viagem no eixo Z: Viagem efetiva 200 mm

Resolução dos eixos X/Y/Z: 0.5um

Pedestal e suportes: Granito de alta precisão

XY aixs Precisão de medição: ≤2,5+L/200 ((um)

Precisão de medição Zais: ≤ 5+L/200 ((um)

Repartição de precisão: 2um

Software de medição: iMedidas

Dimensão (LxPxA): (677*552*998) mm

Peso líquido: 150kg

Destacar:

Máquina de medição semi automática da visão

Máquina de medição de visão de alta precisão

Informação básica

Lugar de origem: Jiangmen, China

Marca: SINOWON

Certificação: CE/ROHS

Número do modelo: IMS-2010D

Documento: D4 Sinowon iSemi Series Hig...a1.pdf

Condições de Pagamento e Envio

Detalhes da embalagem: Madeira compensada

Tempo de entrega: 15 dias úteis

Habilidade da fonte: 100 séries/mês

Galeria

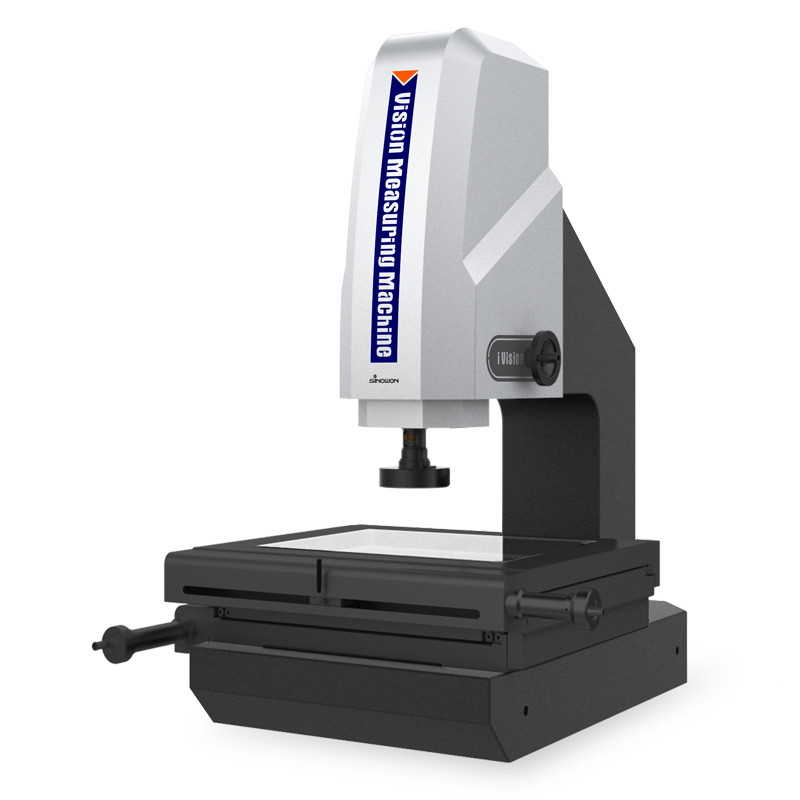

Máquina de medição de visão semiautomática de alta precisão ISemi Series IMS-2010D

Descrição de produto

Máquina de Medição por Visão Semiautomática de Alta Precisão iSemi Série IMS-2010D

Máquina de medição de visão semiautomática de alta precisão ISemi Series IMS-2010D 0

Máquina de Medição por Visão Característica do Produto:

Adota base e coluna de granito de alta precisão para garantir a estabilidade e precisão da máquina;
Adota haste polida sem dentes de alta precisão e dispositivo de travamento de movimento rápido para garantir que o erro de retorno da mesa esteja dentro de 2um;
Adota régua óptica de instrumento de alta precisão e mesa de trabalho de precisão para garantir que a precisão da máquina esteja dentro de ≤2.5+L/200um;

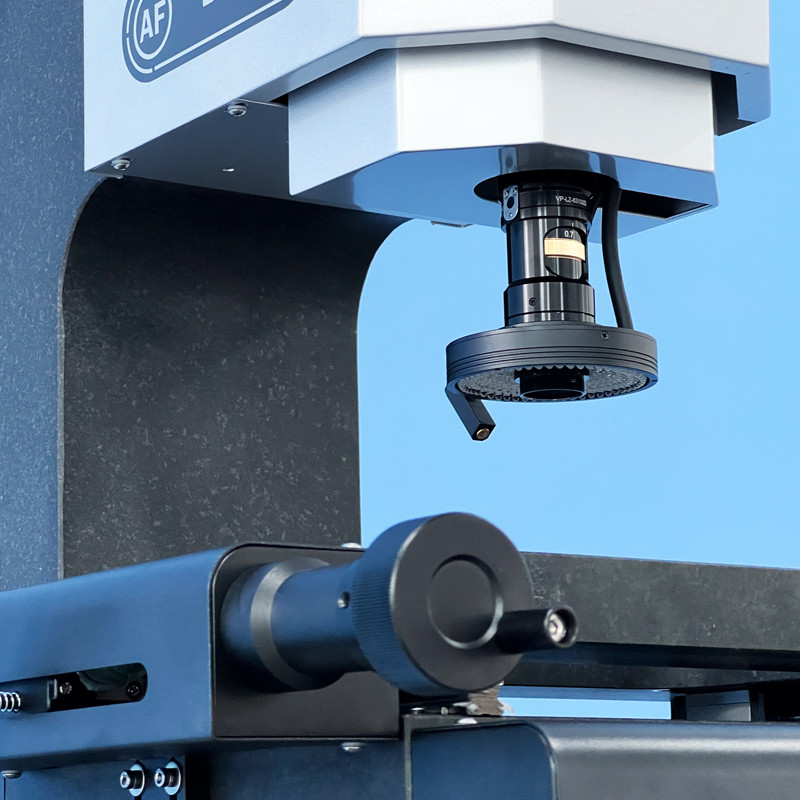

Adota lente de zoom de alta definição e câmera digital colorida de alta resolução para garantir uma qualidade de imagem nítida sem distorção;
Usando a iluminação LED fria de superfície de 4 anéis e 8 áreas controlada por programa e Iluminação Paralela LED de Contorno, bem como um módulo de ajuste de luz inteligente embutido, o brilho da área da luz nas 4 anéis e 8 áreas pode ser livremente controlado;
O software de medição por visão iMeasuring melhora o controle de qualidade para um novo nível;
O eixo Z usa guias lineares de alta precisão e sistema de controle de servomotor para obter foco automático, eliminar erros de foco humano e melhorar a precisão e estabilidade da medição;
Sonda de contato opcional e software de medição tridimensional podem ser usados para atualizar a máquina para uma máquina de medição tridimensional por contato.

Máquina de Medição por Visão Especificações Técnicas:

Mercadoria	Máquina de Medição por Visão Semiautomática de Alta PrecisãoSérie iSemi
Modelo	IMS-2010D	IMS-2515D	IMS-3020D	IMS-4030D	IMS-5040D
Bancada de Mármore	(270*350)mm	(408*308)mm	(458*358)mm	(608*470)mm	(650*580)mm
Bancada de Vidro	(142*242)mm	(306*198)mm	(356*248)mm	(456*348)mm	(540*440)mm
Curso do eixo X/Y	(200*100)mm	(250*150)mm	(300*200)mm	(400*300)mm	(500*400)mm
Curso do eixo Z	Guia linear de alta precisão, curso efetivo 200mm
Resolução do eixo X/Y/Z	0.5um
Pedestal e Colunas	Granito de Alta Precisão
Precisão de Medição*	Eixo XY:≤2.5+L/200(um) ；Eixo Z:≤5+L/200(um)
Precisão de Repetição	2um
Sistema de Iluminação (Ajuste de Software)	Superfície 4 anéis e 8 zonas LED infinitamente ajustáveis Iluminação fria
	Iluminação Paralela LED de Contorno
	Luz Coaxial Opcional
Câmera Digital	Câmera Digital de Alta Resolução de 1/2.9"/1.6Mpixel
Lente de Zoom	Lente de zoom de feedback eletrônico de alta resolução 6.5X, Ampliação Óptica: 0.7X~4.5X ; Ampliação de Vídeo: 20X~129X
Software de Medição	iMeasuring
Sistema Operacional	Suporte ao Sistema Operacional WIN 10/11-32/64
Idioma	Inglês, Chinês Simplificado, Chinês Tradicional, Versões de outros idiomas opcionais
Ambiente de Trabalho	Temperatura 20℃±2℃, mudança de temperatura <1℃/Hr; Umidade 30%~80%RH; Vibração <0.02g's, ≤15Hz.
Fonte de Alimentação	AC220V/50Hz; 110V/60Hz
Dimensão (LxPxA)	(677552998)mm	(7906171000)mm	(8386671000)mm	(10028171043)mm	(11118671086)mm
Dimensão da Embalagem (LxPxA)	(10307801260)mm	(10307801260)mm	(10307801260)mm	(113010001270)mm	(125010351460)mm
Peso Bruto/Líquido	220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg

Observação:

"L" representa o comprimento medido em milímetros, e a precisão mecânica do eixo Z depende muito da precisão do foco e da superfície da peça.

A ampliação é um valor aproximado e está intimamente relacionada ao tamanho e resolução da tela.

Os clientes podem optar por adicionar uma lente auxiliar de 0.5X ou 2X de acordo com suas necessidades para obter a ampliação da imagem.

iMS-2010/5040 são bancadas feitas de mármore, enquanto iMS-2515/3020/4030 são bancadas feitas de metal.

Descrição do Modelo de Configuração do Produto (Exemplo com iMS-2010):

Configuração do Sensor	2.5D	3D	2.5D	3D
Mercadoria	Máquina de Medição por Visão 2.5D	Máquina de Medição por Visão e Contato 3D	Máquina de Medição por Visão Semiautomática 2.5D	Máquina de Medição por Visão e Contato Semiautomática 3D
Modelo	iMS-2010A	iMS-2010B	iMS-2010C	iMS-2010D
Tipo	A	B	C	D
Significado	Sensor de Lente de Zoom Óptico	Sensor de Lente de Zoom e Sensor de Sonda de Contato	Sensor de Lente de Zoom e Função de Foco Automático do Eixo Z	Sensor de Lente de Zoom, Sensor de Sonda de Contato e Função de Foco Automático
Foco Automático do Eixo Z	Sem	Sem	Com	Com
Sonda de Contato	Sem	Com	Sem	Com
Software	iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.2

Modelos e Especificações da Máquina de Medição por Visão Manual:

Modelo	Código#	Modelo	Código#	Modelo	Código#	Modelo	Código#	Modelo	Código#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	------

Tabela Guia de Curso da Máquina de Medição por Visão Manual:

Curso mm	Modelo	Curso do Eixo X mm	Curso do Eixo Y mm	Curso Padrão do Eixo Z mm	Curso Máximo Personalizado do Eixo Z mm
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Outras especificações de curso podem ser personalizadas de acordo com as necessidades do cliente.

Máquina de Medição por Visão Desenhos Estruturais:

Máquina de medição de visão semiautomática de alta precisão ISemi Series IMS-2010D 1

Máquina de Medição por Visão Aplicação na Indústria:

Máquina de medição óptica OMM, também conhecida como Máquina de Medição por Visão e Máquina de Medição sem Contato, Máquina de Medição Bidimensional, Máquina de Medição 2.5-Dimensional, com a atualização da indústria de alta precisão e microfabricação industrial moderna, adota o método de medição de imagem óptica sem contato para medição rápida e precisa. A medição de dimensões geométricas e tolerâncias geométricas torna-se inevitável.

As máquinas de medição óptica são adequadas para todos os campos de aplicação com o objetivo de medição de coordenadas e são amplamente utilizadas em máquinas, eletrônicos, instrumentos, hardware, plásticos e outras indústrias. Tais como: moldes, parafusos, metais, acessórios, borracha, placas de PCB, molas, hardware, eletrônicos, plásticos, aviação, aeroespacial, etc., supera as deficiências de paquímetros tradicionais, micrômetros e projetores de perfil, que é uma máquina de medição de alta precisão, alta eficiência e alta confiabilidade que integra tecnologias de processamento de imagem óptica, mecânica, eletrônica e de computador.

O objeto a ser medido é ampliado pelo sistema de ampliação óptica. Depois que os recursos da imagem são coletados pelo sistema de câmera CCD e processados por algoritmos de computador e software, o contorno e a forma da superfície, tamanho, ângulo e posição de várias peças complexas e precisas podem ser detectados automaticamente. Micro inspeção e controle de qualidade. Os dados de medição podem ser importados para o AUTOCAD para se tornarem um desenho de engenharia completo, e documentos em DXF, IGS e outros formatos podem ser gerados, e também podem ser importados para o software de análise estatística WORD, EXCEL e SPC para gerar CPK e vários relatórios estatísticos.

Máquina de medição de visão semiautomática de alta precisão ISemi Series IMS-2010D 2

Máquina de medição de visão semiautomática de alta precisão ISemi Series IMS-2010D 3
