Name: Máquina de medição de visão semiautomática de alta precisão certificada CE ROHS
Brand: Hoyamo and Sinowon Inc
SKU: IMS-2515C
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Código #: 521-320F

Bancos de trabalho de mármore: (408*308) mm

Bancos de trabalho de vidro: (306*198) mm

Viagem no eixo X/Y: (250*150) mm

Viagem no eixo Z: Viagem efetiva 200 mm

Resolução dos eixos X/Y/Z: 0.5um

Pedestal e suportes: Granito de alta precisão

XY aixs Precisão de medição: ≤2,5+L/200 ((um)

Precisão de medição Zais: ≤ 5+L/200 ((um)

Repartição de precisão: 2um

Software de medição: iMedidas

Dimensão (WxDxH): (1030*780*1260) mm

Peso líquido: 175 kg

Destacar:

Máquina de medição de visão semiautomática de alta precisão

Máquina de medição de visão semiautomática ROHS

Informação básica

Lugar de origem: Jiangmen, China

Marca: SINOWON

Certificação: CE/ROHS

Número do modelo: IMS-2515C

Documento: D4 Sinowon iSemi Series Hig...a1.pdf

Condições de Pagamento e Envio

Detalhes da embalagem: De madeira contraplacada

Tempo de entrega: 15 dias úteis

Habilidade da fonte: 100 conjuntos/mês

Galeria

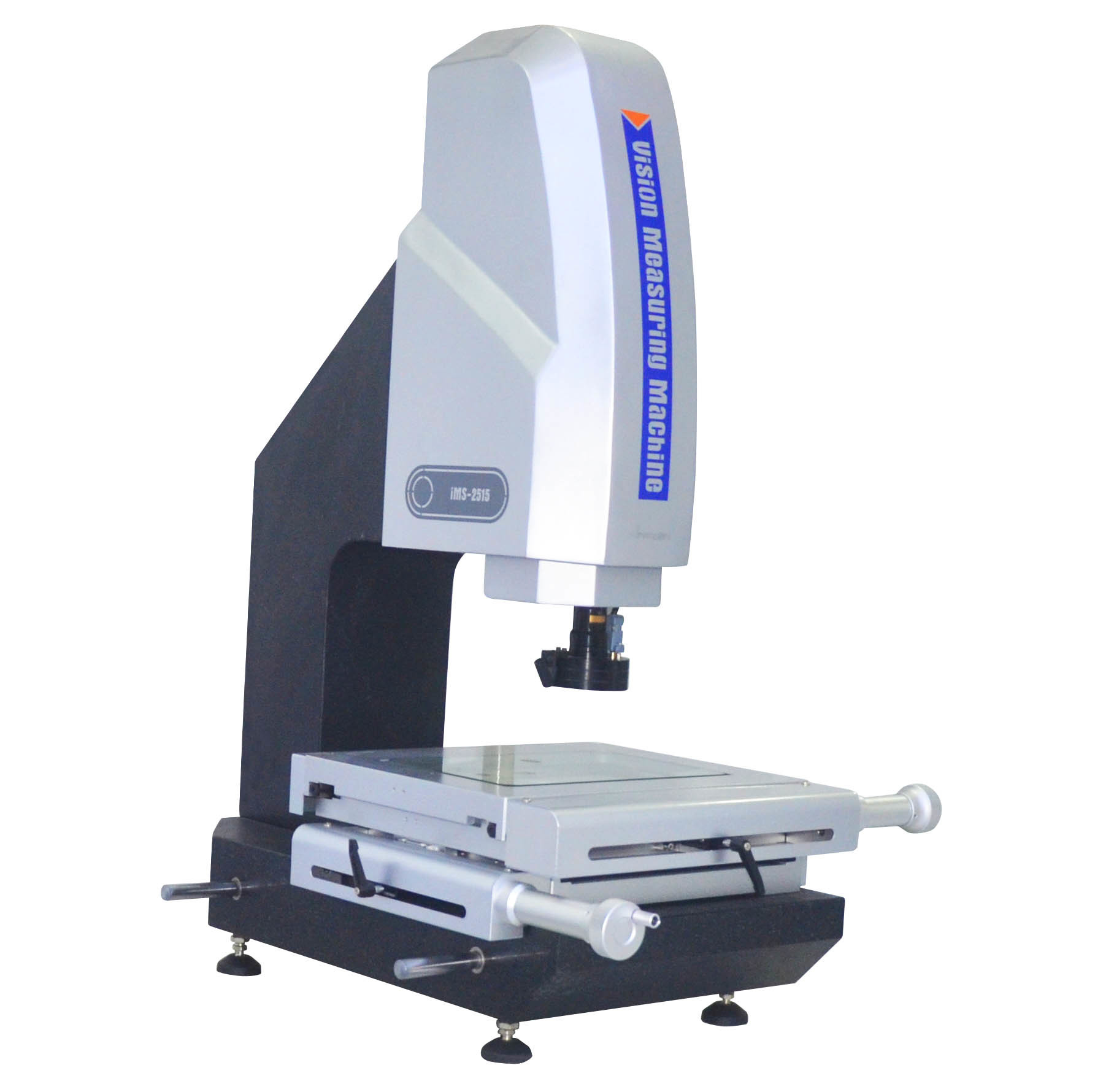

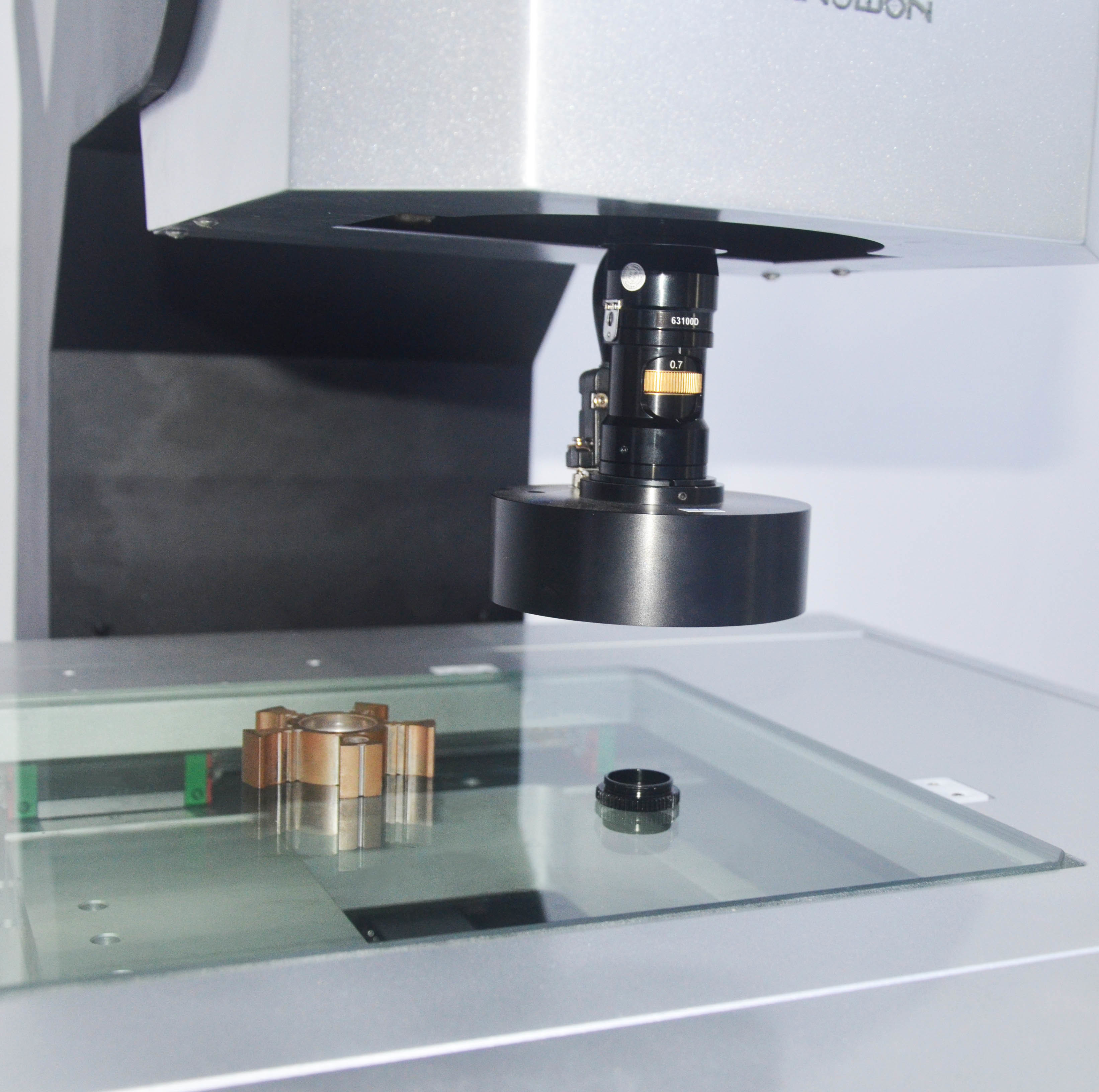

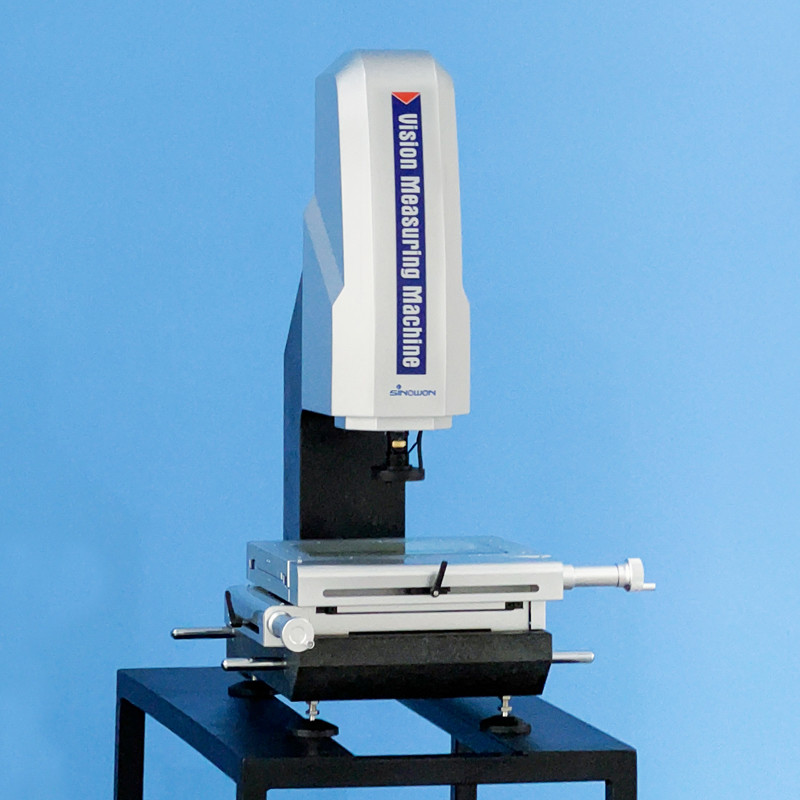

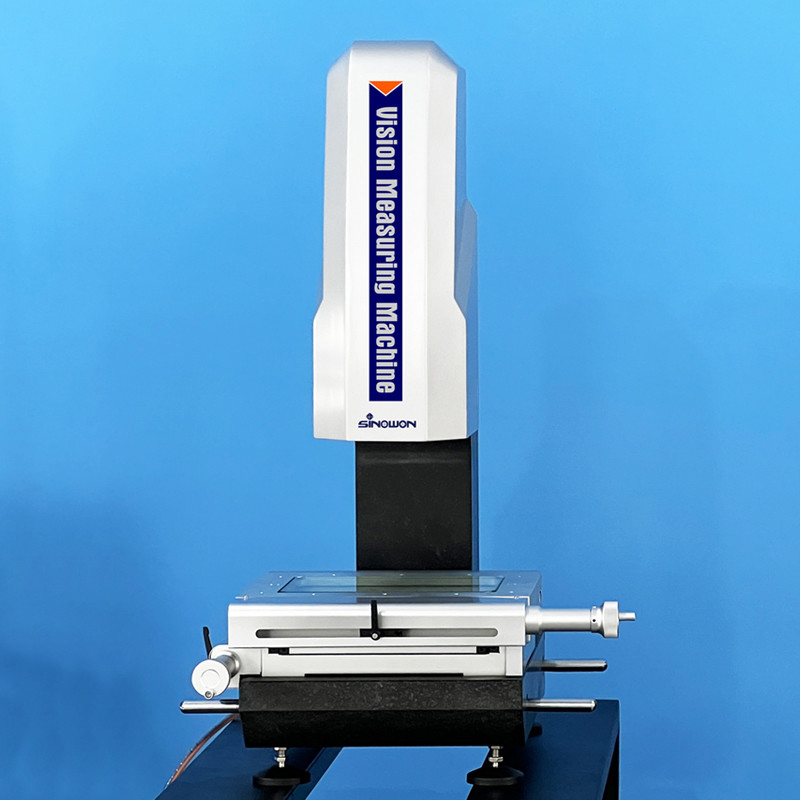

Máquina de medição de visão semiautomática de alta precisão certificada CE ROHS

Descrição de produto

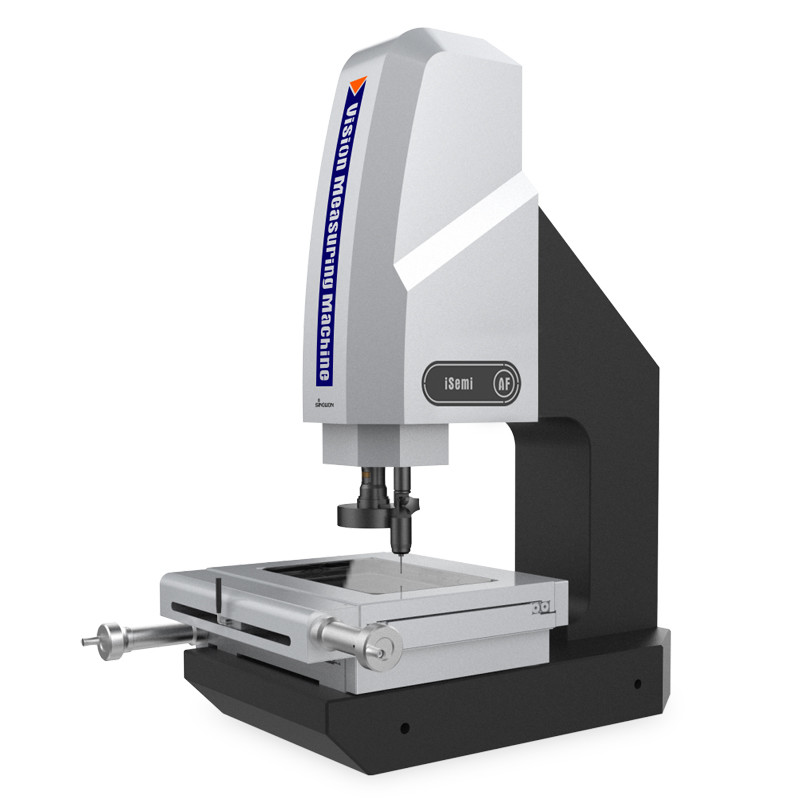

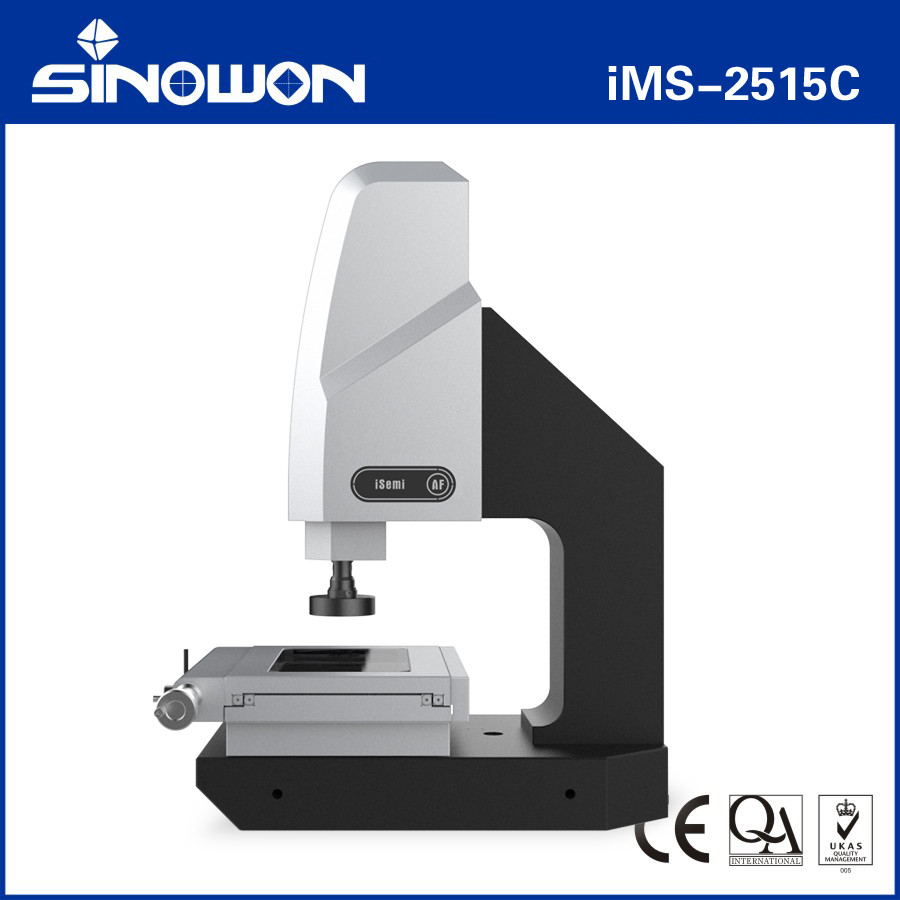

Máquina de medição de visão semiautomática de alta precisão iSemi Série IMS-2515C

Máquina de medição de visão semiautomática de alta precisão certificada CE ROHS 0

Máquina de medição de visão semiautomática de alta precisão certificada CE ROHS 1

Máquina de medição da visãoCaracterísticas do produto:

Adotar uma base e uma coluna de granito de alta precisão para garantir a estabilidade e a precisão da máquina;
Adotar uma haste polida sem dentes de alta precisão e um dispositivo de bloqueio de movimento rápido para garantir que o erro de retorno da tabela esteja dentro de 2um;
Adotar uma régua óptica de alta precisão e uma mesa de trabalho de precisão para garantir que a precisão da máquina seja ≤ 2,5+L/200um;
Adotar uma lente zoom de alta definição e uma câmara digital a cores de alta resolução para garantir uma qualidade de imagem clara e sem distorções;
Utilizando a iluminação a frio LED de superfície com quatro anéis e oito áreas, controlada por programa, e a iluminação paralela LED de contorno, bem como um módulo de regulação de luz inteligente incorporado,o brilho da área da luz na área de 4 anéis 8 pode ser controlado livremente;
o software de medição iMeasuring Vision melhora o controlo de qualidade para um novo nível;
O eixo Z utiliza guias lineares de alta precisão e um sistema de controlo de servo-motores para conseguir a focagem automática, eliminar os erros de focagem humanos e melhorar a precisão e a estabilidade da medição;
A sonda de contacto opcional e o software de medição tridimensional podem ser utilizados para atualizar a máquina para uma máquina de medição tridimensional de contacto.

Máquina de medição da visãoTécnico SEspecificações:

Commodity	Máquina de medição de visão semiautomática de alta precisãoSérie iSemi
Modelo	IMS-2010C	IMS-2515C	IMS-3020C	IMS-4030C	IMS-5040C
Bancos de trabalho de mármore	(270*350) mm	(408*308) mm	(458*358) mm	(608*470) mm	(650*580) mm
Bancos de trabalho de vidro	(142*242) mm	(306*198) mm	(356*248) mm	(456*348) mm	(540*440) mm
Eixo X/Y Viagem	(200*100) mm	(250*150) mm	(300*200) mm	(400*300) mm	(500*400) mm
Viagem no eixo Z	Guia linear de alta precisão, viagem efetiva 200 mm
Resolução dos eixos X/Y/Z	0.5um
Pedestal e suportes	Granito de alta precisão
Precisão de medição*	XY aixs:≤2,5+L/200 ((um) ;Zais:≤5+L/200 ((um)
Repartição de precisão	2um
Sistema de iluminação (ajuste de software)	Superfície 4 anéis e 8 zonas LED ajustável infinitamente Iluminação a frio
	Iluminação paralela de LED de contorno
	Luz coaxial opcional
Câmera digital	Câmera Digital de Alta Resolução de 1/2.9"/1.6Mpixel
Lente de Zoom	6.5X Alta Resolução Lente de zoom de feedback eletrônico, Magnificação óptica: 0,7X~4,5X ; Magnificação de vídeo: 20X~129X
Software de medição	iMedidas
Sistema de operação	Suporte ao sistema operacional WIN 10/11-32/64
Língua	Inglês, chinês simplificado, chinês tradicional, opcional outras versões linguísticas
Ambiente de trabalho	Temperatura 20°C ± 2°C, variação de temperatura < 1°C/Hr; Umidade 30%~80%RH; Vibração < 0,02g, ≤ 15Hz.
Fornecimento de energia	AC220V/50Hz; 110V/60Hz
Dimensão ((WxDxH)	(677552998) mm	(7906171000) mm	(8386671000) mm	(10028171043) mm	(11118671086) mm
Dimensão da embalagem ((WxDxH))	(10307801260) mm	(10307801260) mm	(10307801260) mm	(113010001270) mm	(125010351460) mm
Peso líquido bruto	220/150 kg	242/175 kg	275/185 kg	449/350 kg	550/380 kg

Nota:

"L" representa o comprimento medido em milímetros, e a precisão mecânica do eixo Z depende muito da precisão de focagem e da superfície da peça.

A ampliação é um valor aproximado e está estreitamente relacionada com o tamanho e a resolução do ecrã.

Os clientes podem optar por adicionar uma lente auxiliar de 0,5X ou 2X de acordo com suas necessidades para alcançar a ampliação da imagem.

Os bancos de trabalho iMS-2010/5040 são de mármore, enquanto os bancos de trabalho iMS-2515/3020/4030 são de metal.

Descrição do modelo de configuração do produto (exemplo com o iMS-2515)

Configuração do sensor	2.5D	3D	2.5D	3D
Commodity	2Máquina de medição da visão 5D	Máquina de medição 3D de contacto e visão	2.5D Máquina de medição de visão semiautomática	Máquina de medição 3D semiautomática de contacto e visão
Modelo	iMS-2515A	iMS-2515B	iMS-2515C	iMS-2515D
Tipo	A	B	C	D
Significado	Sensor óptico de lente zoom	Sensor de lente zoom e Sensor da sonda de contacto	Sensor de lente zoom e função de foco automático no eixo Z	Sensor de lente zoom, sensor de sonda de contacto e função de autofoco
Autofoco no eixo Z	Sem	Sem	Com	Com
Proba de contacto	Sem	Com	Sem	Com
Software	iMedida2.1	iMedindo3.1	iMedida2.2	iMedindo3.2

Modelos e especificações de máquinas de medição de visão manual:

Modelo	Código #	Modelo	Código #	Modelo	Código #	Modelo	Código #	Modelo	Código #
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	- Não.	- Não.

Tabela do guia de viagem da máquina de medição de visão manual:

Viagem em mm	Modelo	X Eixo de deslocamento mm	Eixo Y Viagem em mm	Eixo Z - Viagem padrão mm	Eixo Z Viagem máxima personalizada mm
100x100x100	IMS-1010	100	100	100	- Não.
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Outras especificações de viagem podem ser personalizadas de acordo com as necessidades do cliente.

Máquina de medição da visãoDesenhos estruturais:

Máquina de medição de visão semiautomática de alta precisão certificada CE ROHS 2

Máquina de medição da visãoAplicação na indústria:

Máquina de medição óptica OMM, também conhecida por Máquina de medição de visão e Máquina de medição sem contacto, Máquina de medição bidimensional, Máquina de medição de 2,5 dimensões,com a modernização da moderna indústria de alta precisão e micro-manufatura, adota um método de medição de imagem óptica sem contacto para uma medição rápida e precisa.

As máquinas de medição óptica são adequadas para todos os campos de aplicação para fins de medição de coordenadas e são amplamente utilizadas em máquinas, eletrônicos, instrumentos, hardware,Indústrias plásticas e outras indústrias. tais como: moldes, parafusos, metais, acessórios, borracha, placas de PCB, molas, hardware, eletrônicos, plásticos, aviação, aeroespacial, etc., supera as deficiências dos calibradores vernier tradicionais,micrômetros, e Profile projectors, que é uma máquina de medição de alta precisão, alta eficiência e alta confiabilidade que integra tecnologias ópticas, mecânicas, eletrônicas e de processamento de imagem por computador.

O objeto a medir é ampliado pelo sistema de ampliação óptica.o contorno e a forma da superfícieO sistema permite a detecção automática do tamanho, ângulo e posição de várias peças complexas e precisas.Os dados de medição podem ser importados para o AUTOCAD para se tornar um desenho de engenharia completo, e documentos em DXF, IGS e outros formatos podem ser gerados, e também podem ser importados para o software de análise estatística WORD, EXCEL e SPC para gerar CPK e vários relatórios estatísticos.

Máquina de medição de visão semiautomática de alta precisão certificada CE ROHS 3
