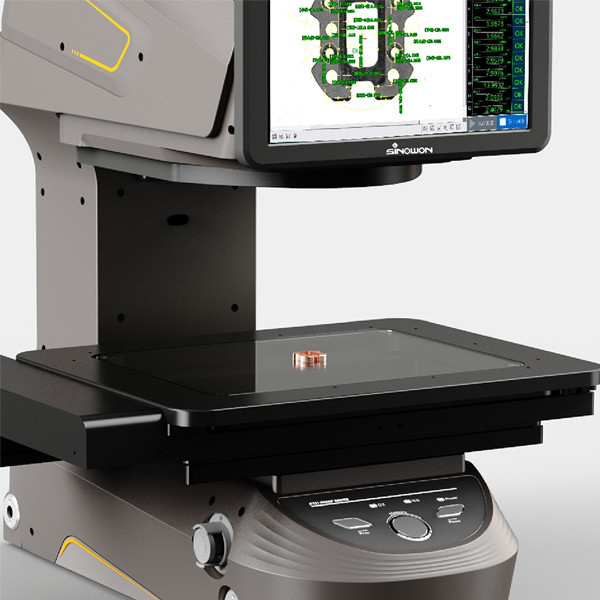

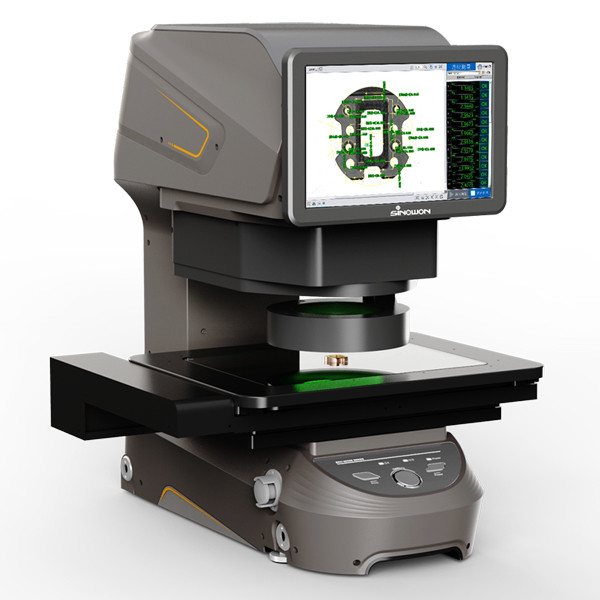

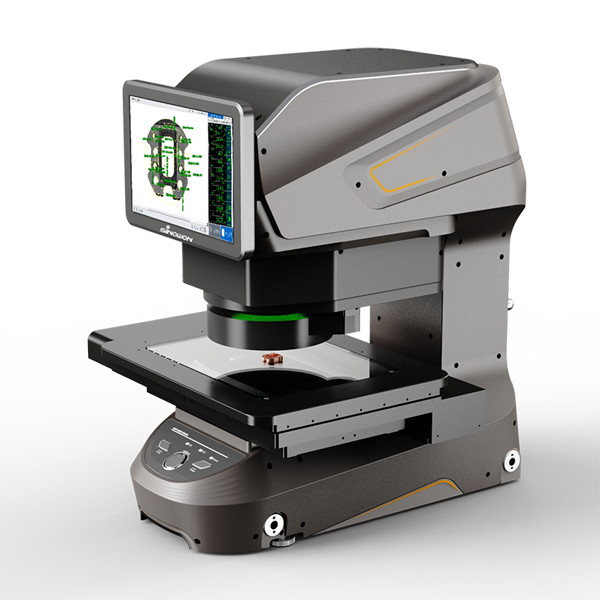

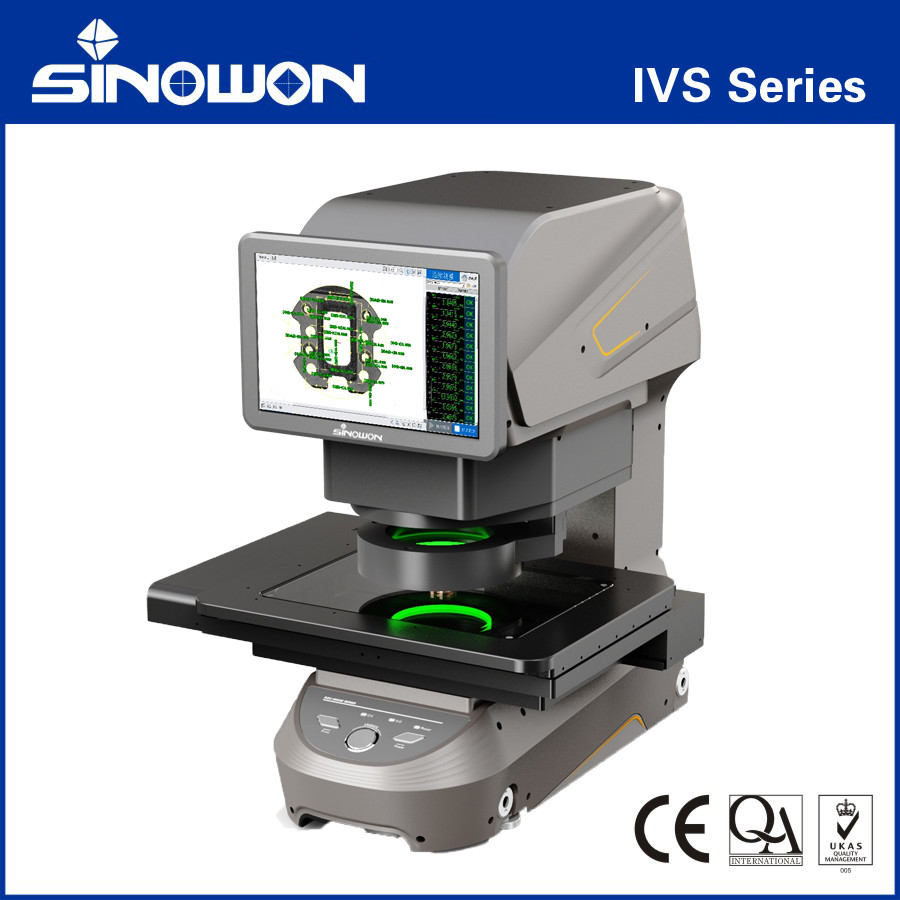

Sistema de Visão Instantânea Série IVS-202
Características do produtoc:
Sistema de medição instantânea em cima de banco
● Estrutura da mesa, tamanho compacto, fácil de manusear.
● Medição de um botão, pode também ser combinado com o sinal IO para obter medição automática.
● O relatório pode ser carregado automaticamente no sistema de gestão de dados.
Medição de alta precisão sob a luz da superfície
● Equipado com Double Magnification Telecentric Lens e duas câmaras de 20MP, luz de superfície multi-ângulo automática e luz de superfície coaxial opcional.
● Com o poderoso algoritmo de cálculo de borda de IA independente, ele pode facilmente realizar uma busca precisa de borda na superfície e filtrar áreas inválidas para confusão de fronteira.
● A repetibilidade da medição da luz de superfície também pode atingir um nível semelhante ao da luz de fundo.
Medição rápida e operação fácil
● Pode medir 100 dimensões em um segundo, reduzindo muito o tempo de medição.
● A interface de operação do software é simples e fácil de entender, e o programa de medição e a configuração dos parâmetros podem ser facilmente escritos.
● Com foco automático, posicionamento automático e função de medição automática, qualquer operação pode obter resultados de medição estáveis.
Conveniente|Um botão para medir
Combinação de hardware potente|Medição de alta precisão
Equipado com Double Magnification Telecentric Lens e duas câmeras de 20MP, luz de superfície multi-ângulo automática e luz de superfície coaxial opcional.,Pode facilmente realizar a busca de borda precisa na superfície e filtrar áreas inválidas para confusão de fronteira.A repetibilidade da medição da luz de superfície pode também atingir um nível semelhante ao da luz de fundo.
É fácil.|Medição rápida e operação fácil
O sistema pode medir 100 dimensões em um segundo, reduzindo consideravelmente o tempo de medição.e o programa de medição e configuração de parâmetros pode ser facilmente escritoCom foco automático, posicionamento automático e função de medição automática, qualquer operação pode obter resultados de medição estáveis.
Especificações:
| Modelo |
IVS-100D |
IVS-202D |
IVS-302D |
| Código # |
500-011 |
500-021 |
500-031 |
| Faixa de medição |
X |
φ100 |
200 mm |
300 mm |
| Y |
200 mm |
200 mm |
| Z |
75 mm |
75 mm |
75 mm |
| VOC |
Modo de alta precisão |
26 mm x 18 mm |
|
Modo de campo largo
|
φ100 mm |
| Repetitividade |
Modo de alta precisão |
± 1,5 μm |
| Modo de campo largo |
± 3 μm |
| Unidade mínima |
0.1 μm |
| Precisão |
Alta precisão |
Sem obrigação |
± 1,5 μm |
| Com ligação |
|
±3+L/150μm |
±3+L/150μm |
| Largo campo |
Sem obrigação |
± 3 μm |
| Com ligação |
|
±5+L/150μm |
±5+L/150μm |
| Peso |
33 kg |
45 kg |
50 kg |
| Sistema óptico |
Câmara |
" 20MP BW Camera * 2 |
| Lentes |
Lente telecêntrica de dupla ampliação |
| Luz de superfície |
Luz de dois anéis |
| Luz inferior |
Luz verde paralela inferior |
| Capacidade |
5 kg |
| Software de medição |
GD&T Software |
| Fornecimento de energia |
220V ± 10%, 50 Hz |
| Ambiente de trabalho |
Temperatura: 20±3°C, Umidade: 30-80%, Vibração: < 0,002g,15HZ |
| Dimensão (L*W*H) mm |
600*300*650 mm |
600*410*650 mm |
600*510*650 mm |
