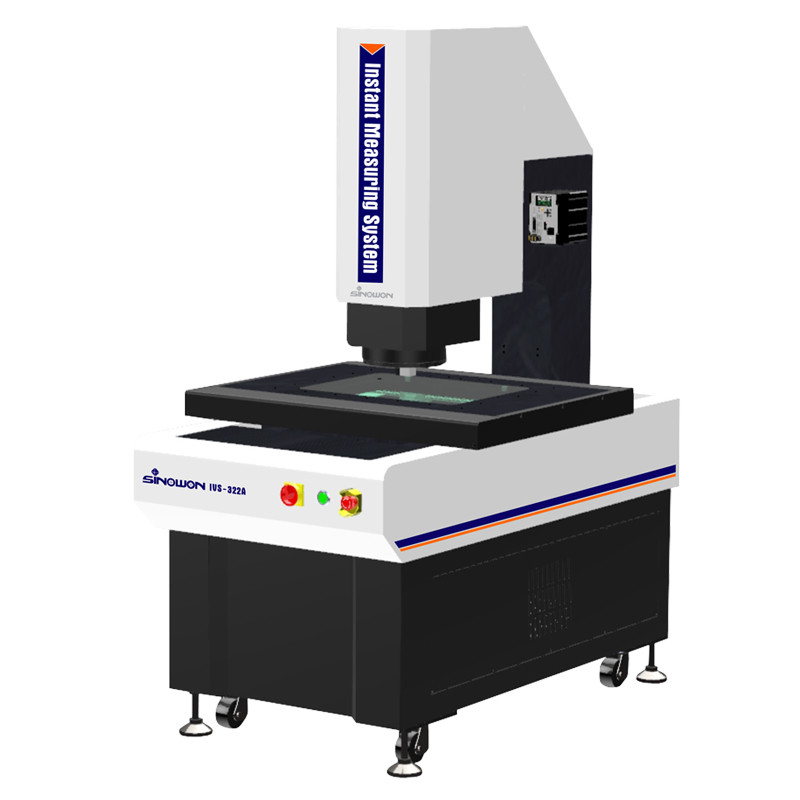

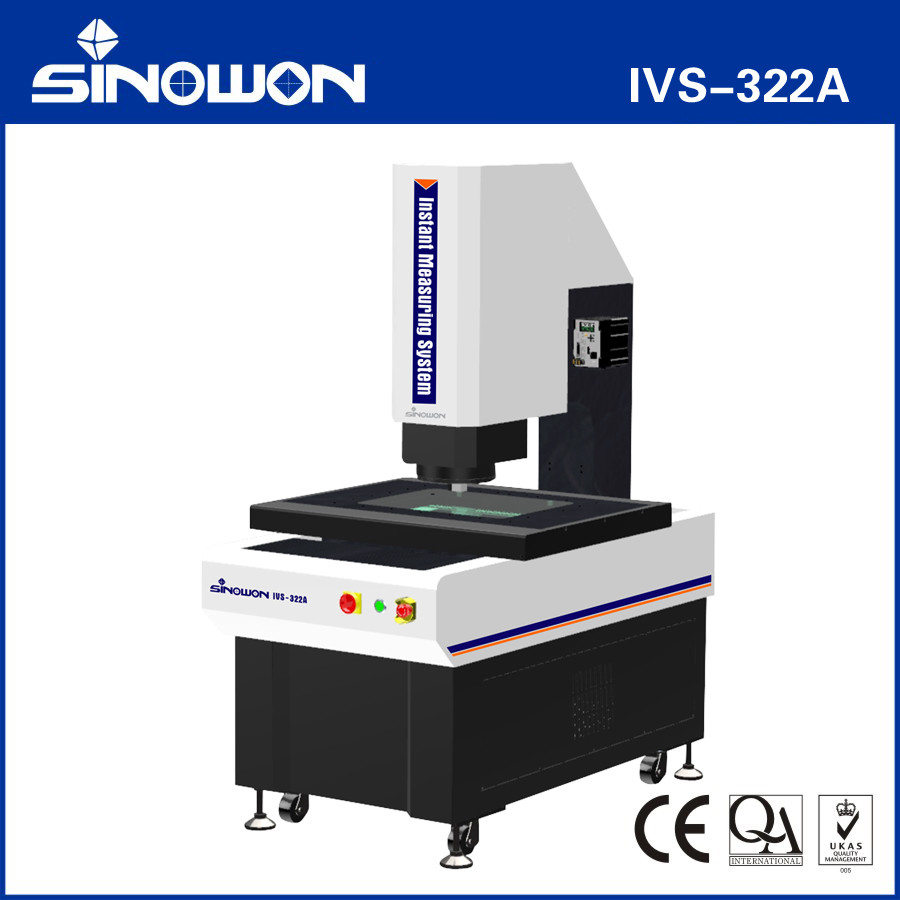

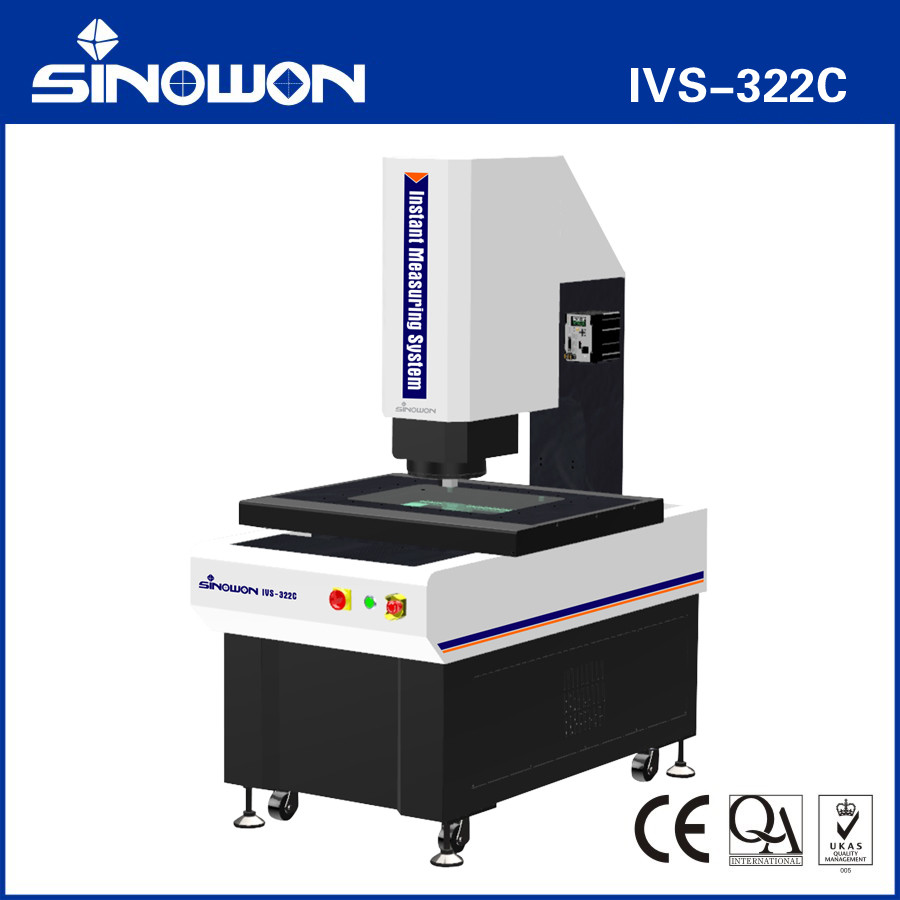

Sistemas de medição instantânea por vídeo de cantilever da série IVS-322

Sistema de medição de visão instantânea de cantilever da série IVS-322

Introdução ao produto:

A série IVS é uma máquina de medição de visão instantânea totalmente automática em voga com sistema de lente de dupla ampliação desenvolvida para medição de GD&T com controle motorizado automático de três eixos.Equipado com focagem automática, controlo automático da iluminação e movimento automático da configuração de hardware e software para fazer a medição de dimensões lineares e geométricas de forma rápida e precisa.

Características do produtoc:

• Equipado com uma câmara de 20 milhões de pixels e uma lente telecêntrica dupla com dupla ampliação, a qualidade da imagem é excelente;
• O projeto de alta telecentricidade inferior a 0,02° garante a precisão de medição para produtos com diferenças significativas de altura;
• A baixa distorção da TV inferior a 0,01% e a uniformidade da distorção em toda a imagem garantem a precisão da repetibilidade dinâmica da medição;
• O projeto de dupla ampliação permite uma medição eficiente com um grande campo de visão e uma medição de alta precisão com alta ampliação,satisfazer as necessidades duplas de eficiência e precisão dos clientes;
• O controlo de precisão CNC de três eixos XYZ, totalmente automático, garante um posicionamento preciso;
• A utilização de uma base e coluna de mármore indiano proporciona uma boa estabilidade;
• Guias lineares de precisão, parafusos de esferas de solo, servomotores AC, etc., garantem a precisão e estabilidade do sistema de movimento;
• A escala linear de alta precisão de 0,5 μm garante a precisão de posicionamento e medição do sistema;

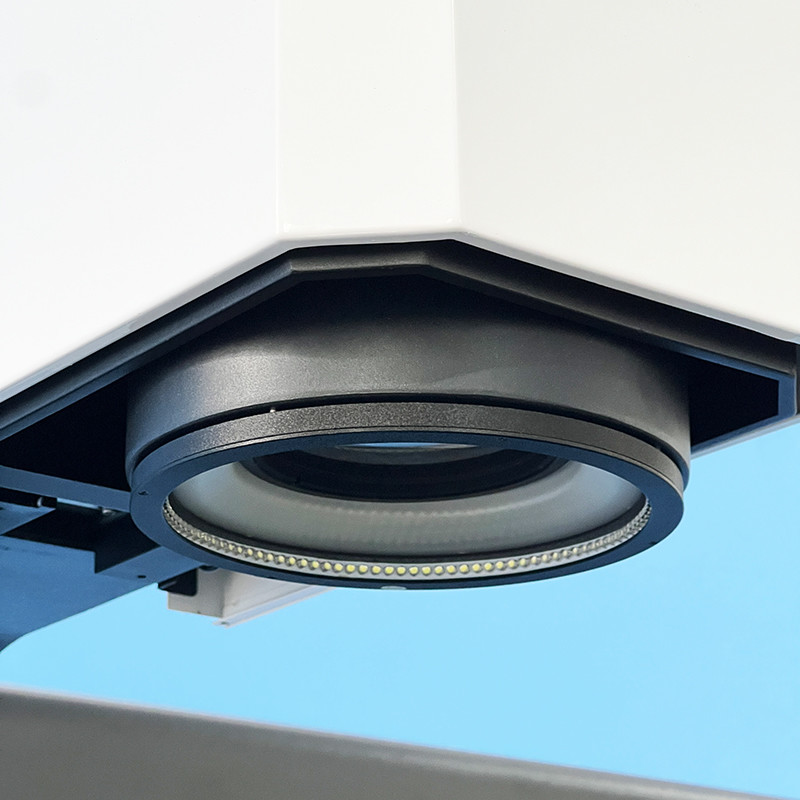

• Equipado com várias fontes de luz e uma função de elevação inteligente para se adaptar a vários cenários de medição;
• O software de medição Geomea, potente e fácil de utilizar, reforça o controlo da qualidade;
• Os programas de medição automáticos podem ser configurados para completar as medições por lotes de forma eficiente e rápida;
• Os sensores opcionais de luz branca sem contacto podem ser utilizados para medir a espessura, a planosidade, etc.

Aplicação:

• Pode ser aplicado à medição de precisão de objetos de grande tamanho
• Indústria 3C: ecrãs de telemóveis, capas para telemóveis
• Indústria electrónica: placas de PCB
• Nova energia: baterias de lítio
• Indústria automóvel: peças de precisão

Especificações:

Descrição do modelo de configuração do produto (exemplo com IVS-322):

Modelos e especificações do sistema de medição da visão instantânea:

Sistema de medição de visão instantânea

Outras especificações de viagem podem ser personalizadas de acordo com as necessidades do cliente.
