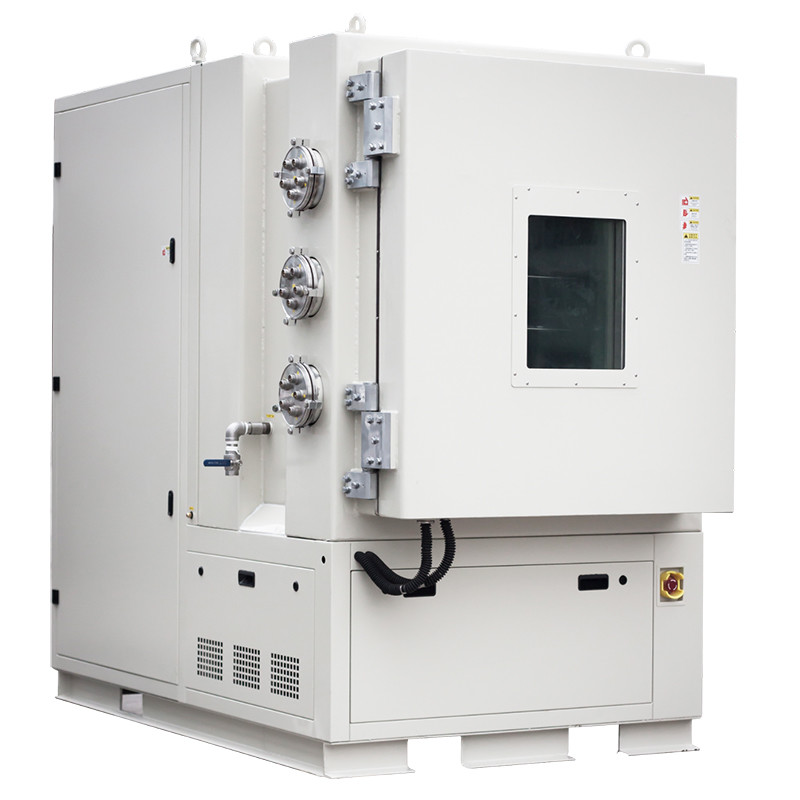

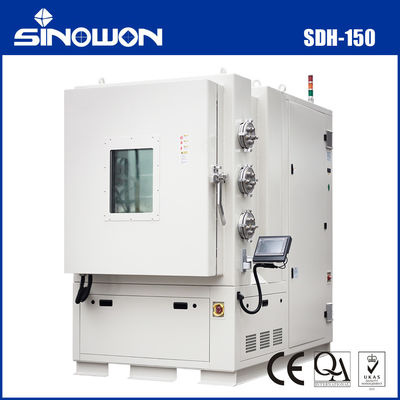

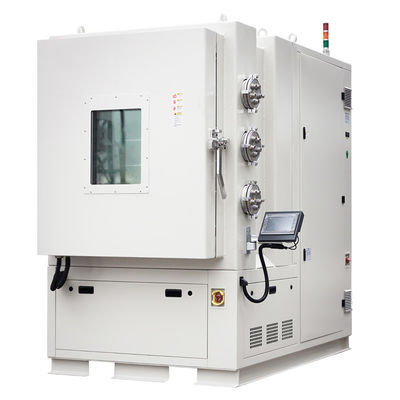

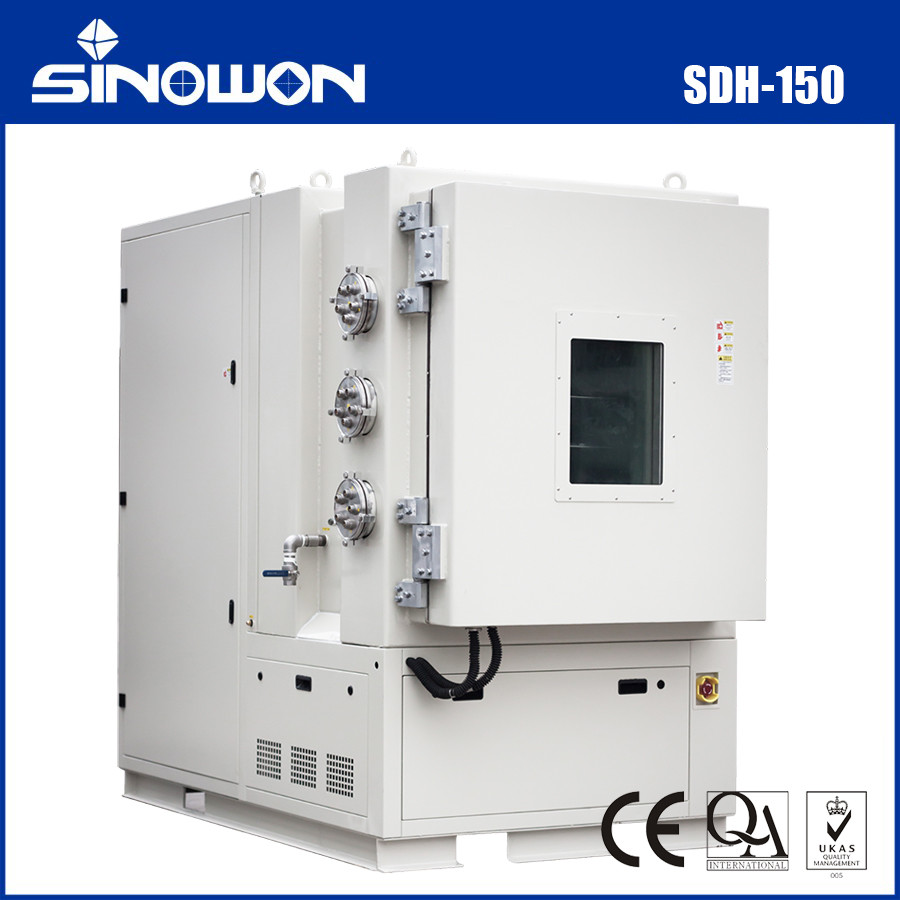

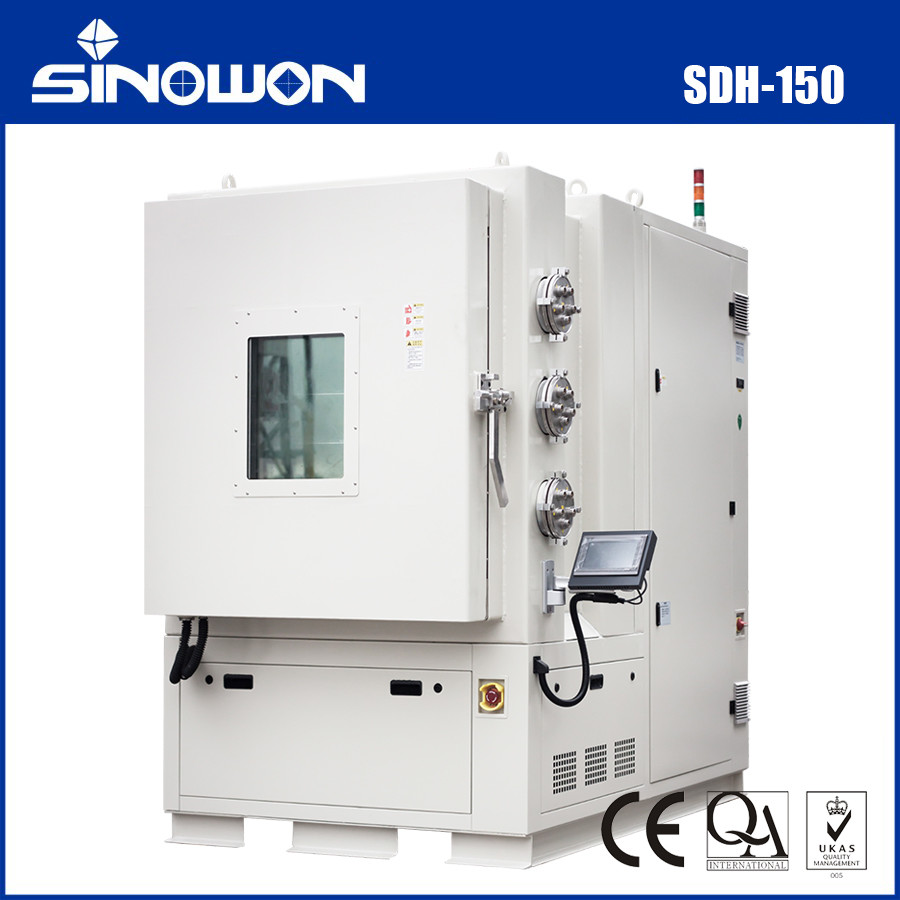

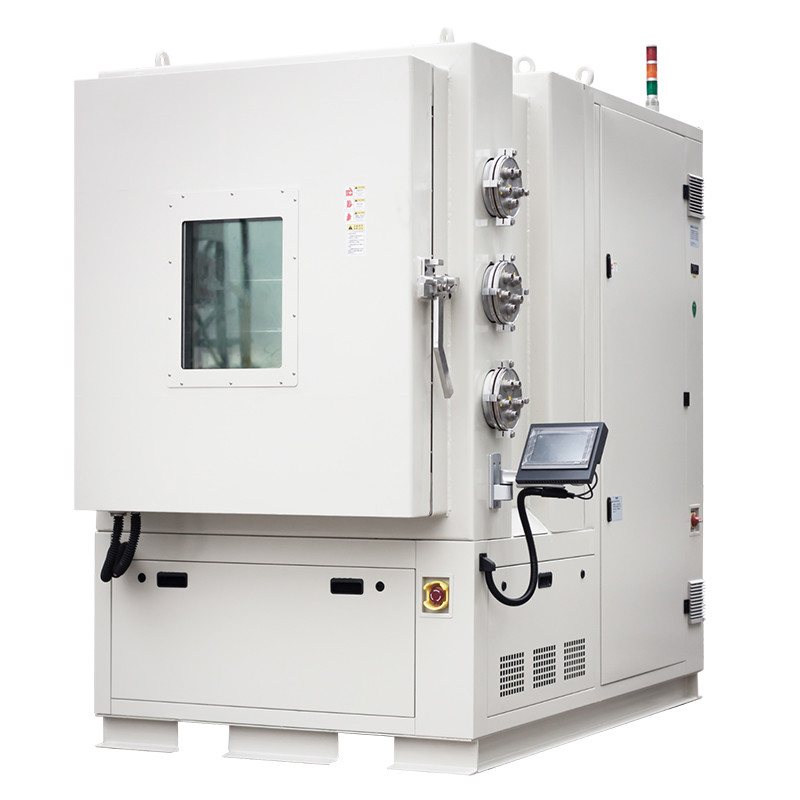

Câmara de ensaio de altitude de banco 12 kW SDH-150 arrefecida a ar

Mercadoria

Modelo

Câmara de Teste de Altitude

SDH-150L

Dimensões internas

Dimensões externas

L500xH600xD500 mm

L1100xH1700xD1600 mm

-40℃ ～ +150℃

A taxa de subida da temperatura de 20 ℃ a +85 ℃ é ≥ 2 ℃/min, com uma não linearidade média em todo o processo, quando descarregada

A taxa de arrefecimento de 20 ℃ a -50 ℃ é ≥ 1 ℃/min, com uma não linearidade média em todo o processo, quando descarregada

GB/T2423.1-2001 Experimento A: Método de teste de baixa temperatura

GB/T2423.2-2001 Experimento B: Método de teste de alta temperatura

GB/T2423.21-1991 Teste M: Método de teste de baixa pressão

GB/T2423.25 teste Z/AM: Teste abrangente de baixa temperatura/baixa pressão

GB/T2423.26 Teste Z/BM: Teste abrangente de alta temperatura/baixa pressão

GJB150.3-1986 Método de teste de alta temperatura

GJB150.4-1986 Método de teste de baixa temperatura

GJB360A Método 105: Método de teste de baixa pressão

GJB150.2-86 Teste de baixa pressão (altitude)

GB/T10589-2008 Condições técnicas para câmaras de teste de baixa temperatura

GB/T11158-2008 Condições técnicas para câmaras de teste de alta temperatura

GB/T11159-2008 Condições técnicas para câmaras de teste de baixa pressão de ar

GB/T5170.2-2008 Equipamentos de teste de temperatura

GB/T5170.10-1996 Equipamentos de teste de alta, baixa temperatura e baixa pressão

A) Método de suporte de pressão: suporte de pressão interno

Usando placa de aço inoxidável espessada de alta qualidade SUS304 caixa de pressão interna, a parede interna é lisa e plana em todos os lados, sem rebarbas e covas, fácil de limpar e não haverá acumulação de água durante o uso

B) Material da parede externa: chapa de aço galvanizado de dupla face, tratamento de revestimento por pulverização de superfície

C) Material de isolamento da caixa: fibra de vidro de espuma de poliuretano rígida (espessura superior a 80 mm)

D) Material de isolamento da porta: fibra de vidro

E) Todas as lacunas têm soldagem sem costura TIG (Tungsten Arc Inert Gas Shielded Welding) concluída

Equipado com dispositivo manual de alívio de pressão automático (aumento)

1) Válvula de esfera manual, localizada no lado direito da caixa (a velocidade de aumento da pressão depende da abertura manual)

2) Válvula de alívio de pressão automática: dentro da unidade traseira

Porta única, o painel interno é feito de aço inoxidável e o painel externo é feito de chapa de aço revestida por pulverização.

Uma janela de observação de vidro isolado com alta capacidade de carga e distribuição de calor anti-condensação na porta.

Dispositivo de aquecimento elétrico anti-condensação de backup da estrutura da porta

Controlador de tela sensível ao toque do tipo suporte

(sem painel)

Dois conjuntos de ventiladores de fluxo axial acionados por motores assíncronos trifásicos

Ao usar um motor externo e transmissão magnetohidrodinâmica, as pás do ventilador rotativas são acionadas para agitar o ar e formar convecção

A) Motor assíncrono trifásico todo em alumínio, não inferior a 1/2HP, 370W

B) Lâmina do ventilador de fluxo axial de alumínio: diâmetro grande 400mm

Transmissão de fluido magnético

A) Vedação de fluido magnético, estanqueidade a vácuo de nível 0,1Kpa

B) Método de arrefecimento a água, equipado com proteção de temperatura dedicada, confiável e estável

Método de regulação de temperatura de equilíbrio de circulação forçada de ar

1) Controle de temperatura principal: Controle com precisão a temperatura dentro da caixa, e a sonda de medição de temperatura adota resistor de platina blindado de alta precisão de nível A

2) Controlador de temperatura de proteção contra sobretemperatura independente do estúdio: A sonda de temperatura é instalada dentro do estúdio, e o limite superior pode ser definido. Quando a ação de proteção é ativada, o contator é acionado para desconectar a fonte de alimentação do tubo de aquecimento

3) Proteção contra sobretemperatura da câmara do tubo de aquecimento: controlador de temperatura independente, sonda de temperatura instalada na câmara do tubo de aquecimento, limite superior pode ser definido,

Acione o contator para desconectar a fonte de alimentação do tubo de aquecimento durante a ação de proteção, a fim de evitar que o ventilador pare em caso de condições anormais

Longa duração "queima a seco" de tubos de aquecimento

Bomba de vácuo de palheta rotativa de vedação de óleo de estágio único resfriada a ar conectada diretamente

A) O filtro de névoa de óleo integrado de alta qualidade resolve efetivamente a injeção de combustível e a fumaça, prolongando a vida útil do produto.

B) O elemento de vedação é feito de material de borracha fluorada, proporcionando resistência à corrosão e resolvendo o problema de vazamento de óleo.

C) Design de gás de vários estágios para atender aos requisitos de vácuo e capacidades de tratamento de vapor de diferentes clientes.

D) A usinagem de alta precisão do centro de usinagem horizontal Mori Seiji do Japão garante alta confiabilidade dos produtos.

E) A bomba e o motor são projetados como um todo, mais leves e menores

Os componentes da válvula de junta a vácuo são todos feitos de produtos domésticos de alta qualidade no sistema

A) Todo o gasoduto de aço inoxidável

B) Conexões e acessórios externos KF de aço inoxidável padrão

C) Mangueira flexível ondulada a vácuo KF de aço inoxidável

Método de equilíbrio de temperatura: Adotando a tecnologia de equilíbrio estático, ou seja, o método de equilíbrio de "processo de resfriamento sem aquecimento" e "processo de aquecimento sem resfriamento", é diferente da tecnologia de equilíbrio dinâmico tradicional de "equilíbrio dinâmico frio e quente" de refrigeração de alta potência contra aquecimento de alta potência

Técnica, ou seja, quando o compressor precisa ser ligado (o controlador central determina automaticamente se deve ligar o compressor com base nas condições de trabalho)

O controlador central ajusta a taxa de fluxo do refrigerante de acordo com diferentes pontos de temperatura para controlar a capacidade de resfriamento, garantindo que o equipamento opere em um estado de consumo de energia relativamente baixo em todos os momentos

Método de equilíbrio de temperatura: Adotando a tecnologia de equilíbrio estático, ou seja, o método de equilíbrio de "processo de resfriamento sem aquecimento" e "processo de aquecimento sem resfriamento", é diferente da tecnologia de equilíbrio dinâmico tradicional de "equilíbrio dinâmico frio e quente" de refrigeração de alta potência contra aquecimento de alta potência

Técnica, ou seja, quando o compressor precisa ser ligado (o controlador central determina automaticamente se deve ligar o compressor com base nas condições de trabalho)

O controlador central ajusta a taxa de fluxo do refrigerante de acordo com diferentes pontos de temperatura para controlar a capacidade de resfriamento, garantindo que o equipamento opere em um estado de consumo de energia relativamente baixo em todos os momentos

1 conjunto de sistema de software de controle de programação, com as principais funções da seguinte forma:

1. Curva de temperatura e humidade:

Gravação sem papel: Equipado com um programa de gravação embutido, a memória do controlador pode armazenar dados por 24 horas e funcionar por 300 dias

Pode gerar facilmente arquivos de curva de temperatura e humidade automaticamente e convertê-los em tabelas XLS;

2. Interface perfeita:

Porta USB externa: pode ser conectada diretamente à impressora, permitindo que os dados locais sejam impressos online,

É fácil exportar curvas históricas e outros dados usando uma porta USB e uma unidade flash USB.

Interface de rede padrão LAN externa: Sem a necessidade de configuração de servidor dedicado, pode ser facilmente conectada à rede de área local do computador da empresa. Um máximo de 16 dispositivos podem ser conectados e monitorados, tornando-o conveniente e rápido.

Equipado com interfaces de comunicação padrão RS-485 ou RS232, pode ser controlado e gerenciado online com computadores Equipado com todo o software de computador superior chinês e fornecendo protocolos de comunicação O programa de aquisição do computador superior é escrito pelo usuário, que inclui protocolos para abrir sinais de temperatura, vários sinais de alarme e proteção e sinais de falha/desligamento do estado da caixa de teste, a fim de carregar a temperatura da caixa de temperatura em tempo real para o sistema de monitoramento do computador superior. Ao mesmo tempo, um nó digital de falha do sistema e alarme anormal é fornecido. O sistema de monitoramento do computador superior precisa coletar os sinais de falha/desligamento da caixa de teste, a fim de alcançar o desligamento síncrono entre a amostra e a caixa de temperatura e humidade através do controlador principal

3. O monitoramento em tempo real pode alcançar: monitorando simultaneamente o estado de operação de 1-16 controladores, como monitorar dados em tempo real de controladores, status do ponto de sinal, status de saída real, etc

Suporte a diagnóstico de falhas remoto (externo):

Os técnicos podem deixar portas através da rede com a assistência dos clientes, abrir o navegador IE, inserir o endereço IP do controlador e entrar na interface de login para selecionar operações ou monitoramento para diagnóstico

4. Controle de tempo

Dois conjuntos de interfaces de controle de saída de tempo, emparelhados com 10 modos de controle de tempo, podem fornecer saída de sinal de comutação de acordo com as configurações do programa. Observe que é apenas um sinal de controle, e a fonte de alimentação de teste dentro da caixa precisa ser conectada separadamente e equipada com um sistema de fonte de alimentação dedicado

5. Exibição de falha

16 conjuntos de saídas de alarme de falha, com avisos amigáveis em chinês e inglês para a causa e métodos de solução de problemas

9.1 Indicação do estado do dispositivo

Aquecedor com aletas de liga de níquel cromo

Modo de controle do aquecedor: modulação de largura de pulso de ciclo igual sem contato, SSR (relé de estado sólido)

Gabinete elétrico selado independente, efetivamente à prova de poeira, prolonga a vida útil dos aparelhos elétricos

Nível de proteção IP54

1. Tipo de rack de amostra 2

2. Cabo de alimentação 5 metros

3. Estado luz tricolor tipo 1

1. Rack de amostra (pode ser adicionado)

2. Soquete de aviação de fiação de amostra (opcional)

1. Manual de operação e manual de manutenção

2. Certificado de conformidade

3. Desenhos relacionados ao equipamento (diagramas de circuito, etc.)

4. Software de PC do sistema de controle

5. Este equipamento foi inspecionado pelo centro de inspeção de qualidade da nossa empresa antes de sair da fábrica, e um relatório de inspeção com um período de validade de um ano foi emitido

1. Temperatura ambiente: 5 ℃ -35 ℃;

2. Humidade relativa: não superior a 85% R H

3. Pressão atmosférica: 80kPa~106kPa

4. Um solo plano e sem vibrações;

5. Escolha áreas bem ventiladas sem luz solar direta ou outras fontes de calor;

6. Sem forte fluxo de ar ao redor: Quando o ar circundante precisa ser forçado a fluir, o fluxo de ar não deve soprar diretamente para a caixa;

7. Não há forte influência de campo eletromagnético ao redor;

8. Não há alta concentração de poeira ou substâncias corrosivas na área circundante

1. Conecte a fonte de alimentação a trifásica 380V AC (± 10%)+fio neutro+fio terra de proteção, com uma resistência de aterramento de ≤ 4 Ω;

2. Frequência de energia: 50 ± 0,5 Hz

3. Interruptor de alimentação: 3P 40 A (disjuntor de caixa moldada)

Energia: 12 kW

Corrente operacional máxima: 15 A

1. Recomenda-se escolher uma torre de água de arrefecimento: 15 RT

2. Tamanho do tubo de água: 1 polegada, com um comprimento de instalação inferior a 10O metros.

3. Pressão da água: 0,1MPa~0,3MPa

4. Volume de água circulante: aproximadamente 130 litros por minuto

5. O gasoduto da torre de água e a engenharia de instalação precisam ser cotados separadamente, e o comprador precisa fornecer informações relevantes do local.

Projetado e fabricado de acordo com os padrões nacionais GB/T10586-2006 e GB/T10592-1989.

*Os padrões de calibração estão de acordo com GB/T5170.2-2008 e GB/T5170.5-2008

Lembrete gentil: A uniformidade da temperatura em GB/T5170.5-2008 refere-se à condição sem carga
