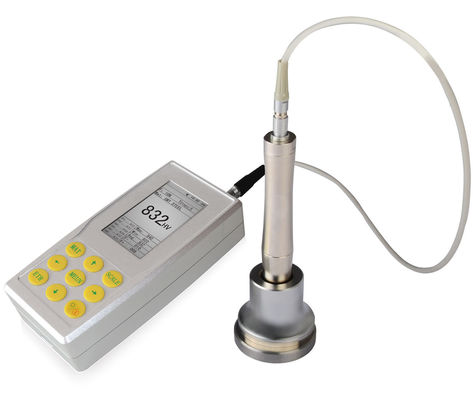

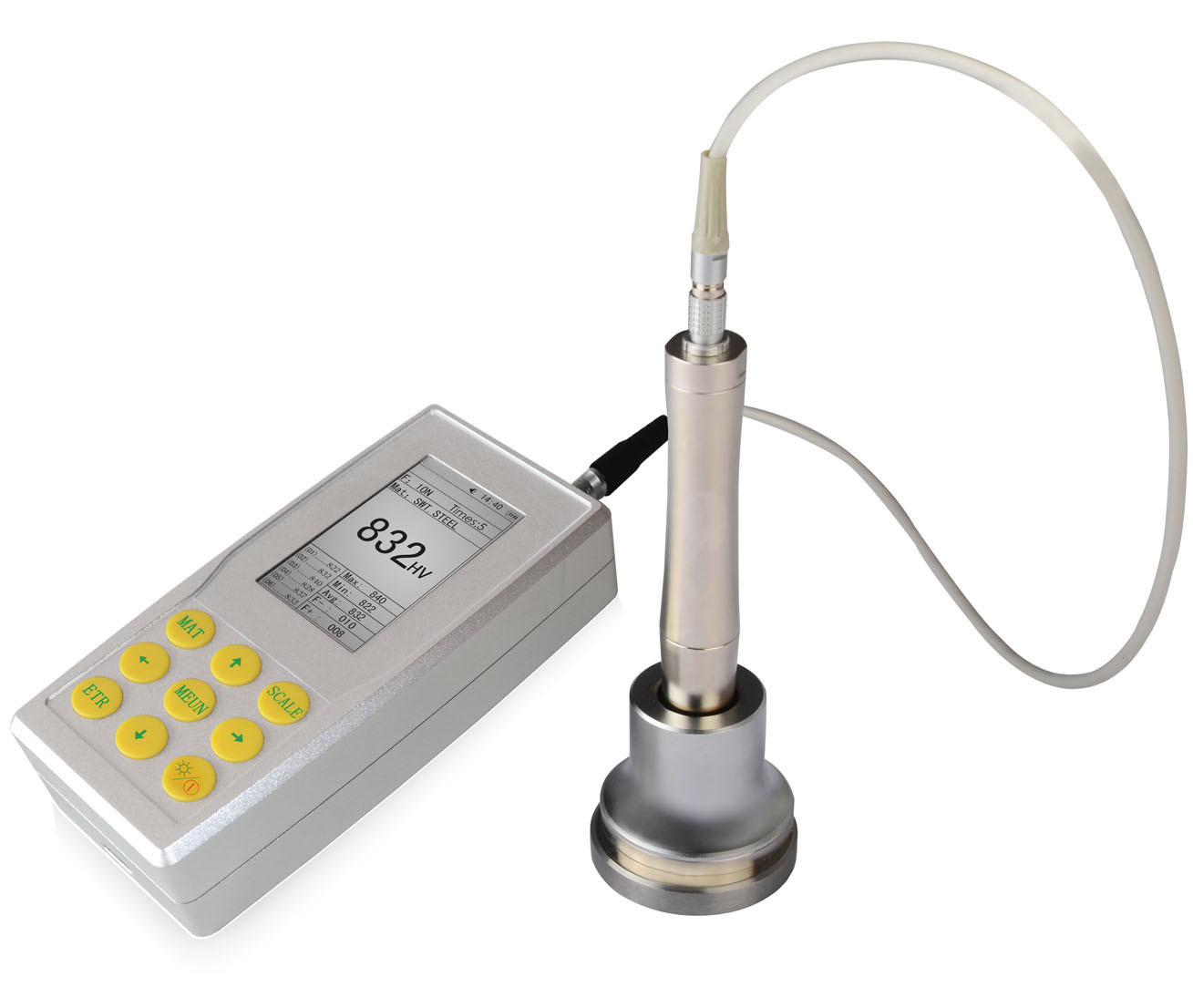

Teste de dureza ultra-sônica manualSU-100
SU-100 Introdução
● Atualmente, existem vários métodos para a medição da dureza, comumente utilizados como Brinell, Rockwell, Vickers, Leeb, etc., enquanto as desvantagens são óbvias para a medição da dureza acima.
● Rockwell e Brinell, com força de carga pesada e grande indentidade, levam a uma séria destruição na superfície da amostra.
● As máquinas Vickers aplicam medições ópticas, mas só os técnicos profissionais podem operar sem problemas, sendo impossível medir a dureza da peça pesada, das máquinas instaladas e das peças permanentemente montadas.
● Teste de dureza Leeb aplicar método de rebote e indireto para medir a dureza, facilmente levar a grande desvio quando convertido para Birnell, Rockwell e escalas Vickers.
● Teste de dureza ultrasônica SU-100 aplicar o método de impedância de contato ultrasônico para fazer medição de dureza comparativa para peças de teste, com vantagens de alta precisão, eficiência,portátil e fácil de operar.
● Teste de dureza ultra-sônica SU-100 é amplamente utilizado para medir a dureza de pequenas forjas, materiais fundidos, inspeção de soldagem, zona afetada pelo calor, matrizes de estampagem e moldes, moldes, prensas,peças de parede fina, rolamentos, flancos dos dentes, etc.
Especificações:
| Commodity |
Teste de dureza por ultra-som |
| Modelo |
SU-100 |
| Código # |
882-121 |
| Força de carga |
Proba manual 2kgf HP-2K |
| Indentador |
136° Vickers Diamant Indenter |
| Faixa de medição |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34,2-97.3; Mpa: 255-2180N/mm
|
| Medir a precisão |
HV: ± 3%HV; HRC: ± 1,5HRC; HB: ± 3%HB; HLD: ± 5HLD; |
| Direção de medição |
Apoio 360° |
| Armazenamento de dados |
Para salvar 1000 grupos de dados de medição e 20 grupos de dados de calibração |
| Escala de dureza |
HV,HB,HRC,HLD |
| Exibição de dados |
Força de carga, tempos de ensaio, resultado do ensaio, média,
Escala máxima, mínima, desvio e conversão. |
| Indicação de dureza |
Exibição LCD |
| Ambiente de funcionamento |
Temperatura: -10°C~50°C; Umidade: 30%~80%R.H. |
| Tensão de funcionamento |
DC 6V |
| Dimensões do instrumento |
60*80*31 mm |
| Peso líquido |
Aproximadamente 500 g ((Sem sonda) |

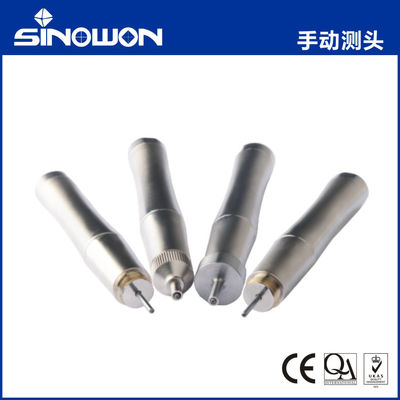

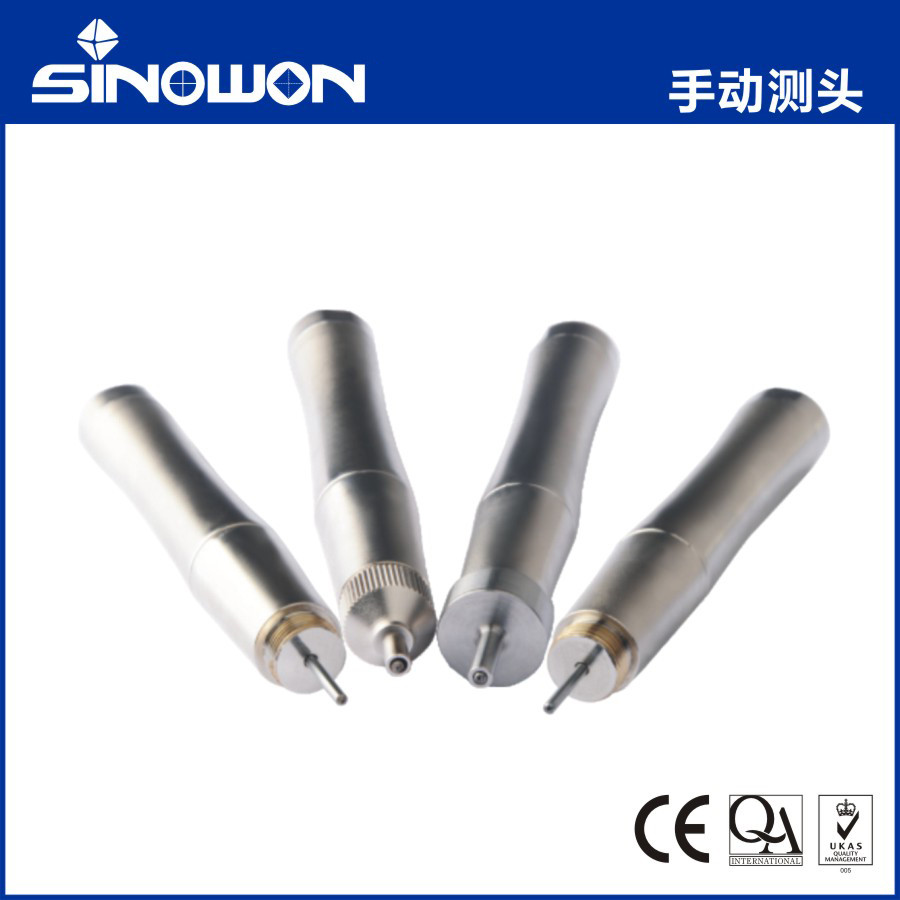

Teste de dureza ultrasônica sonda manual
Características:
● Introdução da mais recente tecnologia de sensores ultrassônicos
● Obtenha o valor preciso da dureza sem dispositivos auxiliares
● Suporte à medição rápida a 360°
● Excelente projeto de engenharia humana, fácil de segurar
● Dimensão e peso adequados da sonda, conveniente de controlar
● Medição rápida e precisa da borda e da posição fixa da amostra
● Micro-indicação, não destrutiva para a amostra
Especificações manuais da sonda:
| Tipo de sonda |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Código # |
882-311 |
882-321 |
882-331 |
882-341 |
| Observação |
Opcional |
Padrão |
Opcional |
Opcional |
| Força de carga |
10N |
20N |
50N |
98N |
| Diâmetro |
21 mm |
21 mm |
21 mm |
21 mm |
| Duração |
154 mm |
154 mm |
154 mm |
154 mm |
| Diâmetro da haste oscilante |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Roughness da superfície de medição |
Ra< 3,2um |
Ra< 5um |
Ra<10um |
Ra<15um |
| Peso mínimo do material de ensaio |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Espessura mínima do material de ensaio |
2 mm |
2 mm |
2 mm |
2 mm |

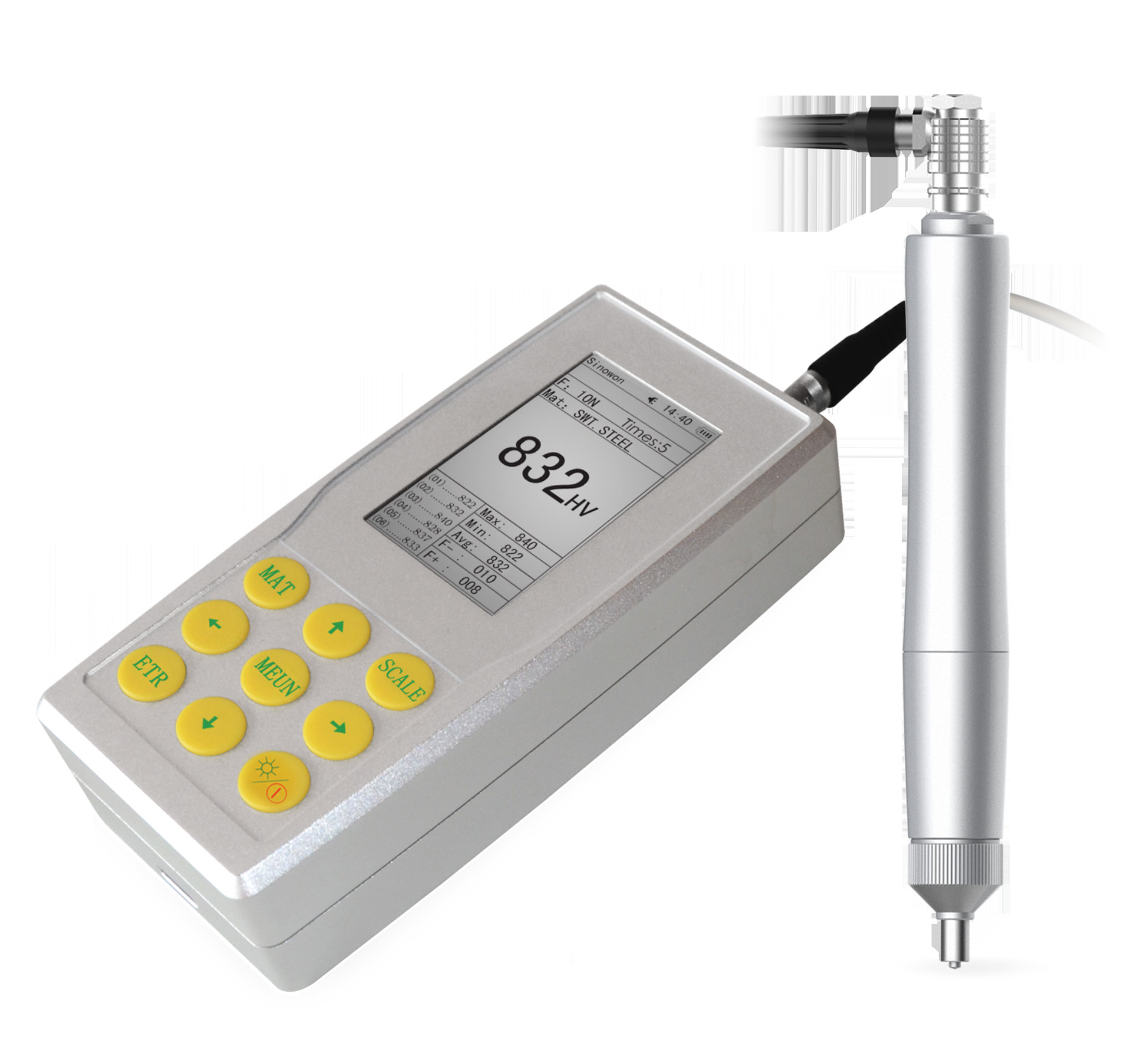

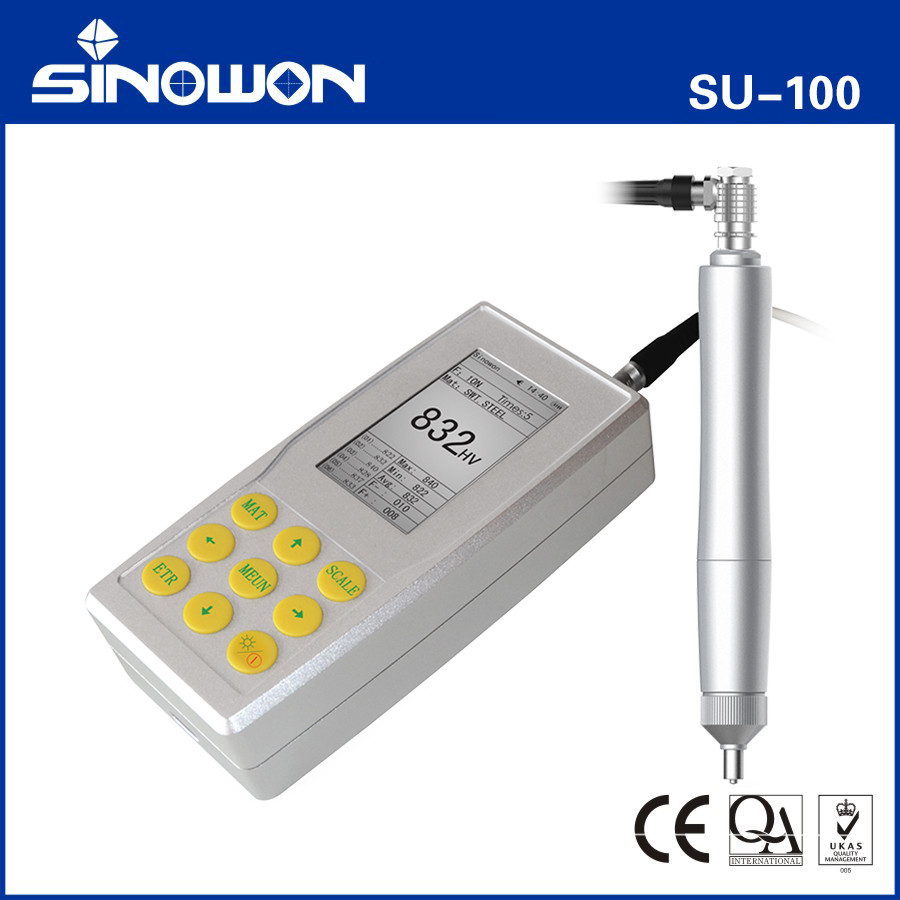

Teste de dureza por ultra-som Proba motorizada:
Características:
● Introdução da mais recente tecnologia de sensores ultrassônicos
● Obtenha o valor preciso da dureza sem dispositivos auxiliares
● Excelente projeto de engenharia humana, fácil de segurar
● Medição rápida e precisa da borda e da posição fixa da amostra
● Microrredes, não destrutivas para o espécime
● Controle motorizado, uma chave de medição rápida
● Elimine o erro de aperto de mão por sonda manual, maior precisão e repetibilidade
● Mais adequado para peças finas, dureza da camada de revestimento
Especificações da sonda motorizada:
| Tipo de sonda |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Código # |
882 a 221 |
882 a 231 |
882 a 241 |
882 a 251 |
882 a 216 |
| Observação |
Opcional |
Opcional |
Opcional |
Opcional |
Opcional |
| Força de carga |
3N |
5N |
8N |
10N |
20N |
| Diâmetro |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Duração |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Diâmetro da haste oscilante |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
| Peso mínimo do material de ensaio |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Espessura mínima do material de ensaio |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Aplicação do Tester de Dureza Dinâmica Universal Portátil:
● Medição da dureza da borda da flange e da estampação da raiz da engrenagem, do molde, da chapa, da superfície endurecida do dente e do sulco da engrenagem e da parte cônica;
● Medição da dureza do eixo, do tubo de parede fina e do recipiente;
● Medição da dureza das rodas e do rotor da turbina;
● Medição da dureza da lâmina de corte;
● Medição da dureza das peças de solda;
● Medição de uma certa profundidade de abertura, dentura profunda, marca convexa maior radiano, plano irregular;
● Medição da dureza da maioria dos metais ferrosos, metais não ferrosos e outras ligas na produção industrial.
