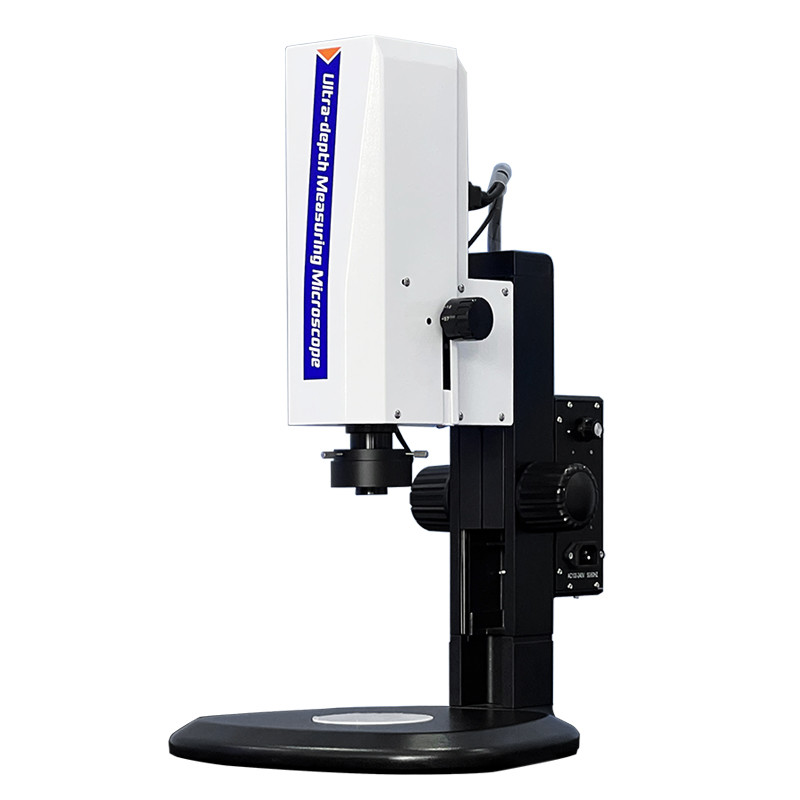

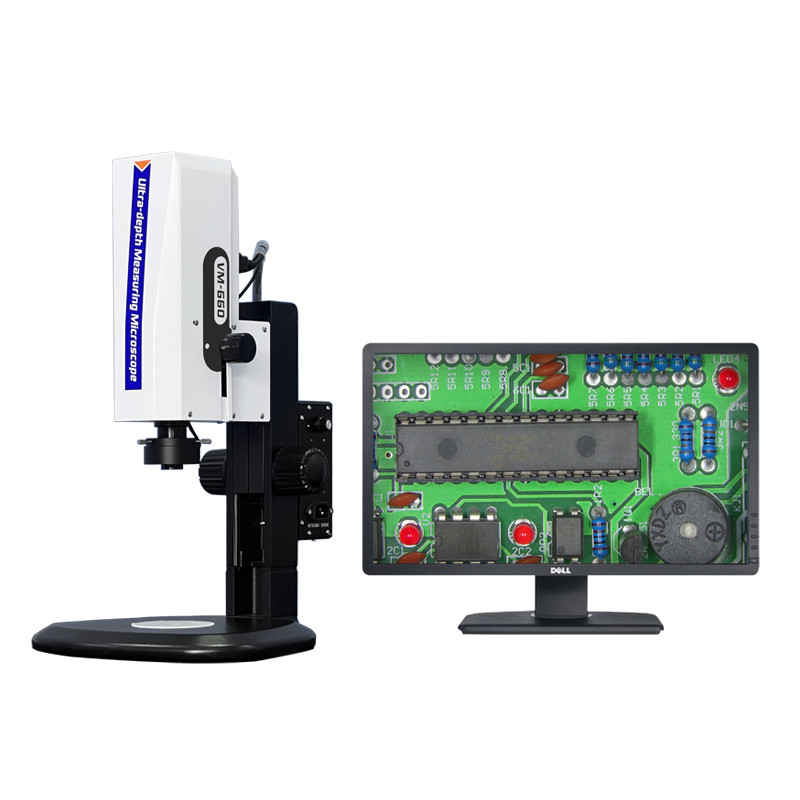

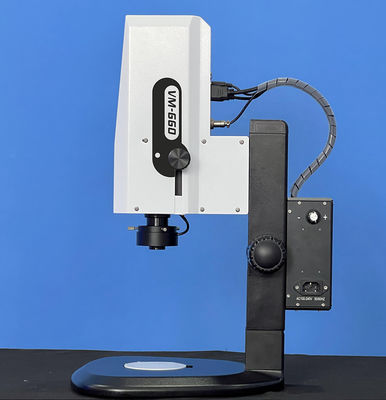

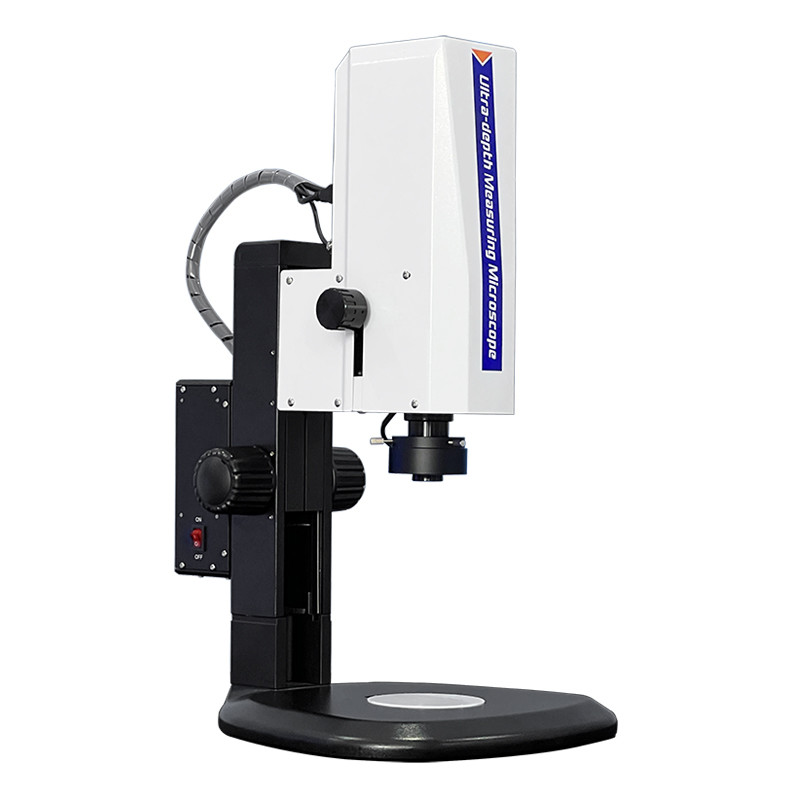

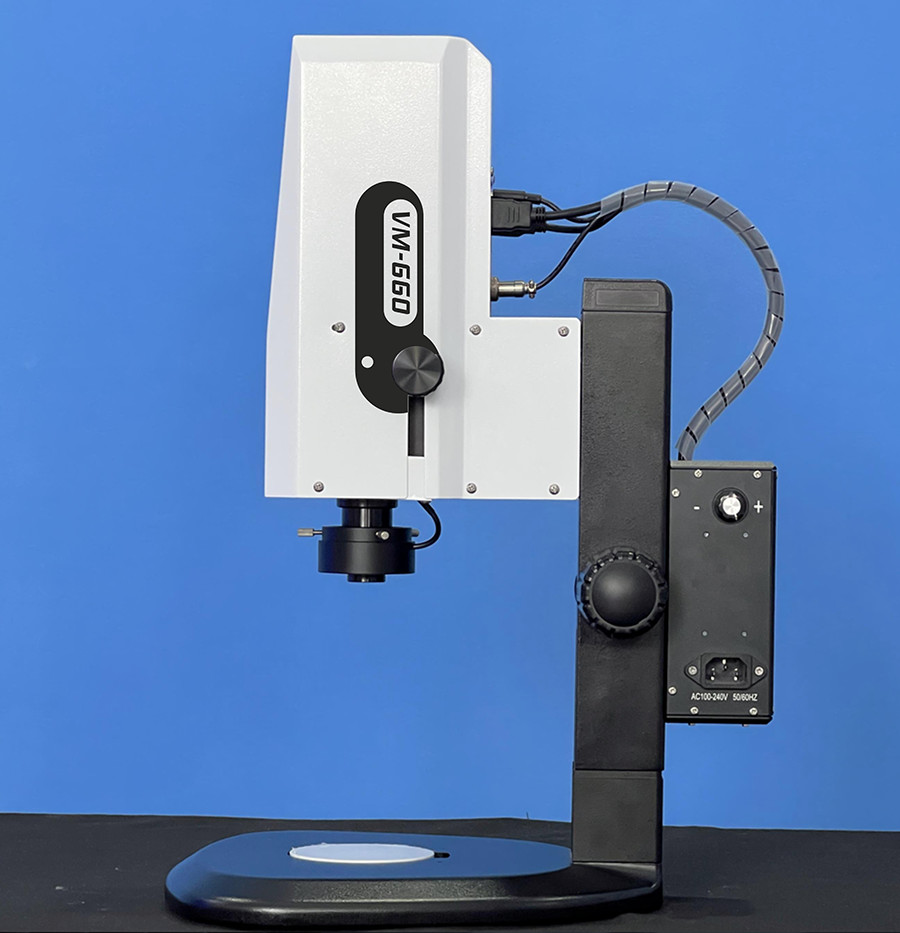

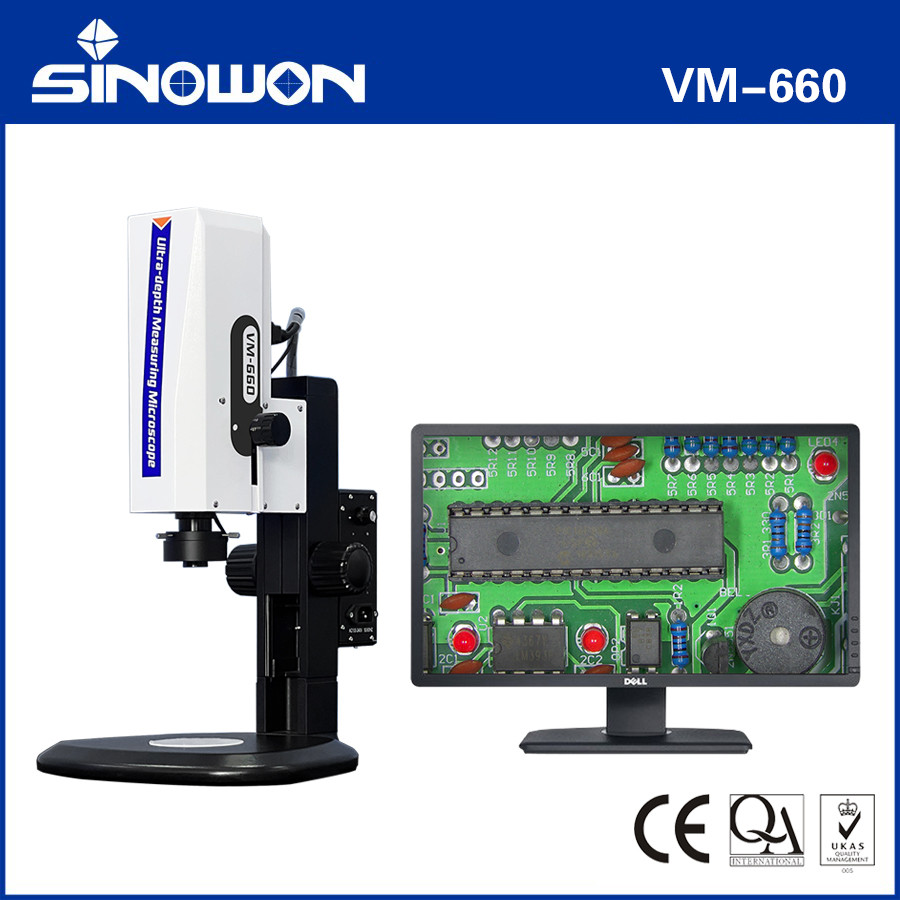

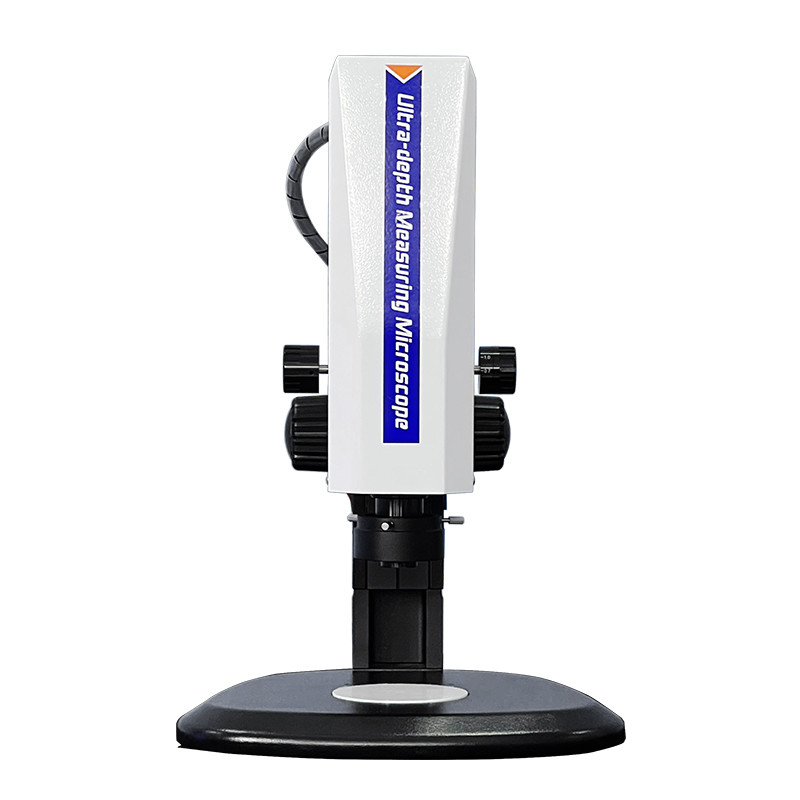

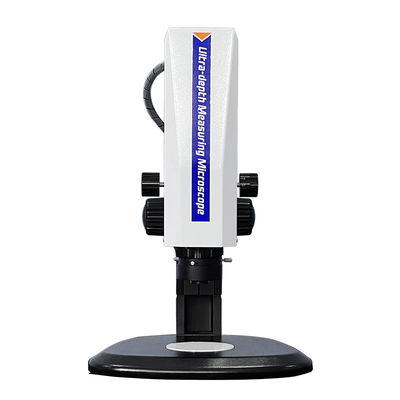

Ultra profundidadeFusão Microscópio de Medição VM-660
Aplicaçãocampo:
Inspeção de produtos, inspeção e pesquisa de materiais, inspeção e análise de PCB e SMT, impressão, inspeção têxtil, anatomia biológica, testes médicos e outras áreas.
Característica:
l Design integral, requintado, moderno, generoso;
l Câmera integrada HDMI de alta definição embutida, conectada diretamente ao monitor HDMI para inspeção
l Com lente de zoom de detent paralela de alta definição 0,7~4,5X, é muito mais conveniente e rápido alternar a ampliação da objetiva;
l Com iluminação de reflexão de superfície LED ajustável, pode controlar o brilho de forma independente;
l Com câmera industrial de alta definição de 1/2’’ 2Mpixel e alta taxa de quadros, tornando a imagem mais clara;
l Com sua própria função de medição, pode medir dimensões lineares, como distância, perímetro, área, ângulo, radiano, largura, altura e elementos de raio.
l Múltiplas plataformas de controle móvel opcionais, garantem a medição precisa da posição.
Especificação Técnica:
| Mercadoria |
Ultra profundidadeFusão Microscópio de Medição |
| Modelo |
VM-660 |
| Código# |
451-660 |
| Ampliação Eletrônica |
25X~150X
( Monitor LCD HDMI 16:9 21,5”)
(Disponível para personalizar 5X~3000X)
|
| Sistema Óptico |
Lente Zoom 0,7X~4,5X |
| Relação de zoom: 6,5:1 |
| Espelho adaptador de câmera C-mount 0,5X |
| Parâmetros da Câmera |
2MPixel(1920*1080) |
| Tamanho da Imagem: 1/2” |
| Quadros: 1080P@60fps |
| Função de Medição |
Dimensões lineares, como distância, perímetro, área, ângulo, radiano, largura, altura e elementos de raio são medidos |
| Salvamento de Dados |
Imagem com resultado da medição ou arquivo EXCEL |
| Método de Medição |
Operação do mouse, seleção inteligente de pontos/seleção manual de pontos |
| Precisão da Medição |
0,02mm~0,003mm |
| Iluminação |
Iluminação de Superfície LED Ajustável |
| Suporte do Microscópio |
Curso do eixo Z: 100mm |
| Parâmetros Elétricos |
AC90~240V/50~60HZ |
| Dimensão |
375*285*500 mm |
| Peso Líquido |
6,5Kg |
Image Performance
A: Assistir Gem Inspeção
B: Inspeção de Solda PCB
MediçãoFunçãoIntrodução:
VM-660 pode medir linhas retas, ângulos, círculos concêntricos, linhas paralelas, distância ponto a linha, ponto e linha a círculos concêntricos, diâmetro, circunferência e área, comprimento e largura do retângulo, e pode calcular a circunferência e a área. Ele pode medir o polígono e calcular sua área. Todo o relatório de medição correspondente pode ser emitido para o disco de memória flash.
Campo de Visão:
Especificação de Ampliação:
| Ampliação Óptica |
Ampliação de Vídeo |
X(mm) |
Y(mm) |
D(mm) |
| 0,7X/2 |
25X |
18,28 |
13,72 |
22,86 |
| 1X/2 |
35X |
12,8 |
9,6 |
16 |
| 2X/2 |
70X |
6,4 |
4,8 |
8 |
| 3X/2 |
105X |
4,26 |
3,2 |
5,34 |
| 4X/2 |
140X |
3,2 |
2,4 |
4 |
| 4,5X/2 |
150X |
2,84 |
2,14 |
3,56 |
Acessórios Opcionais:
