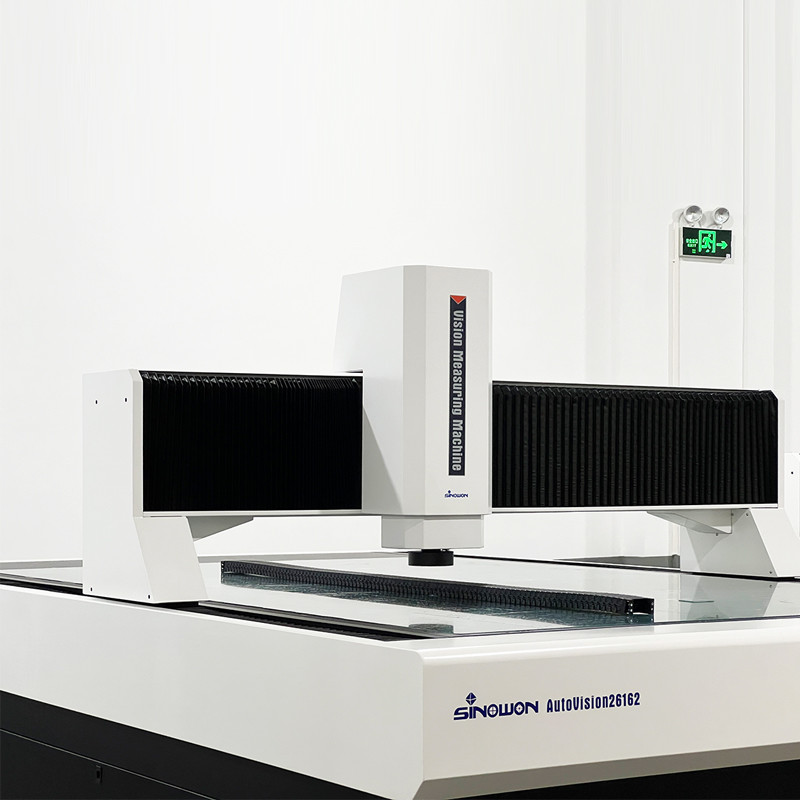

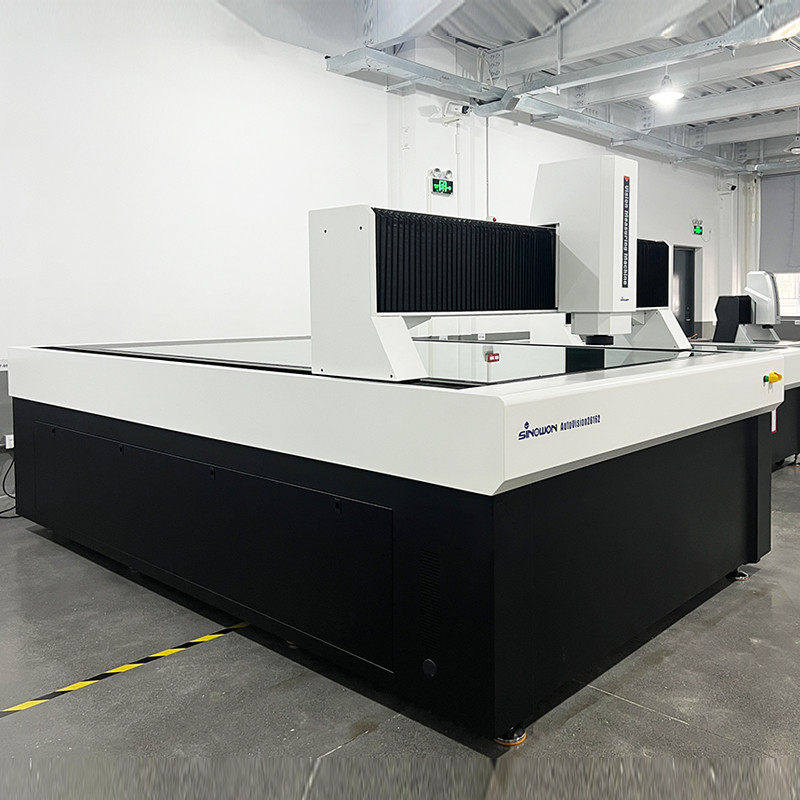

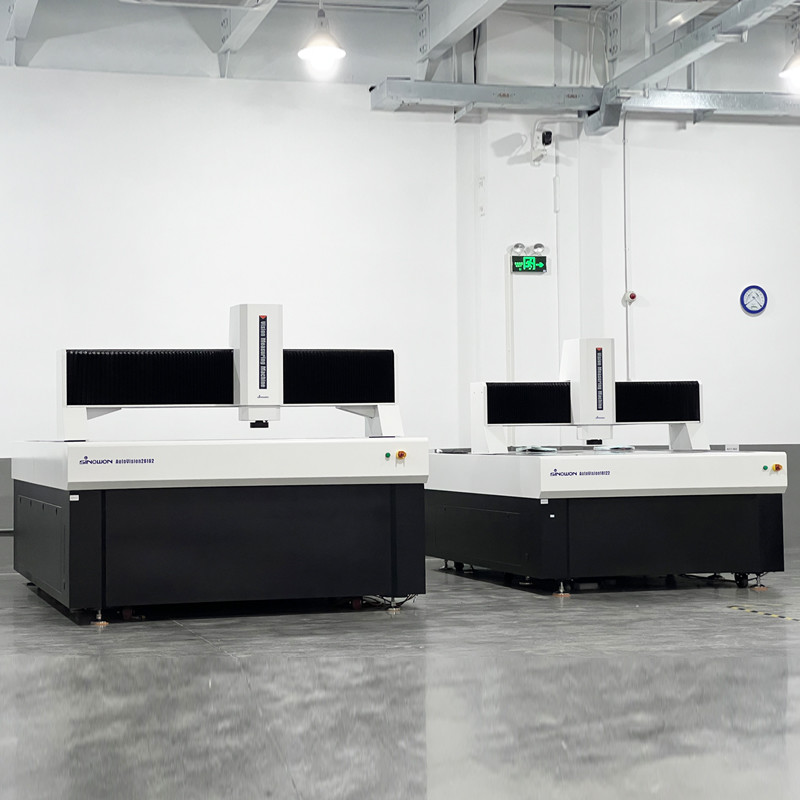

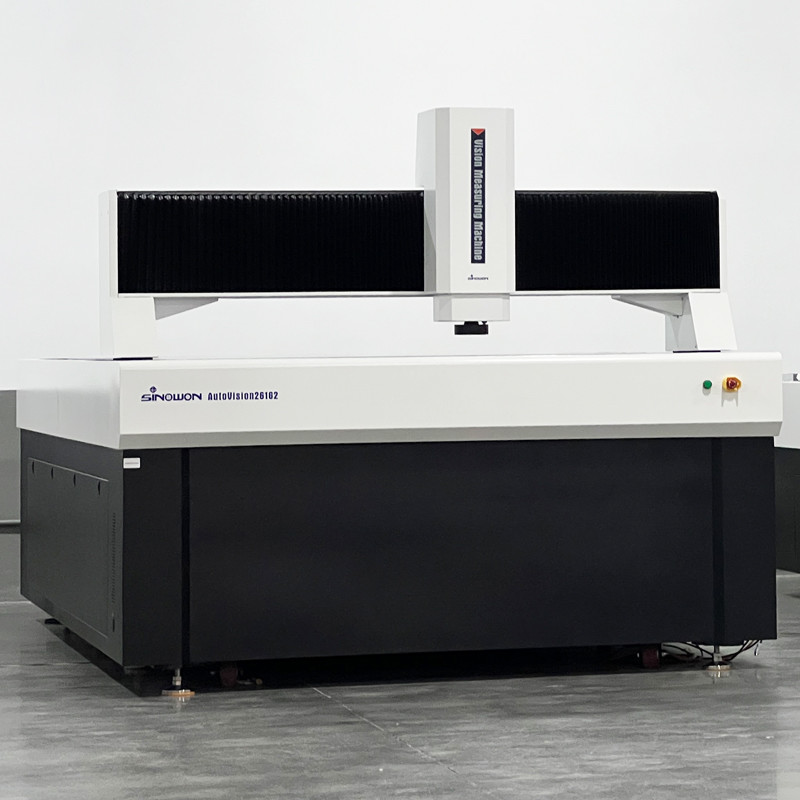

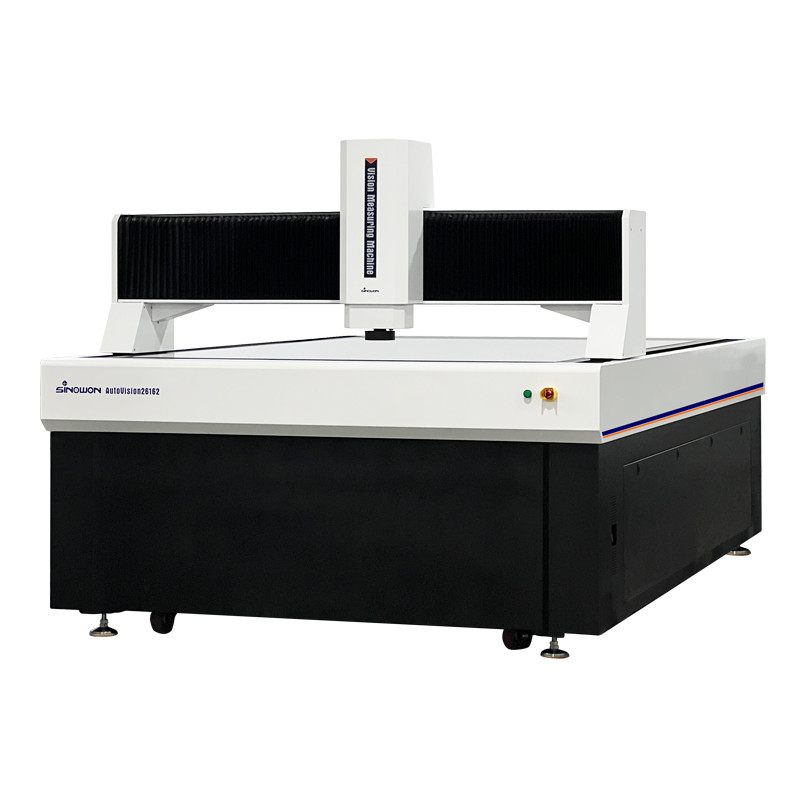

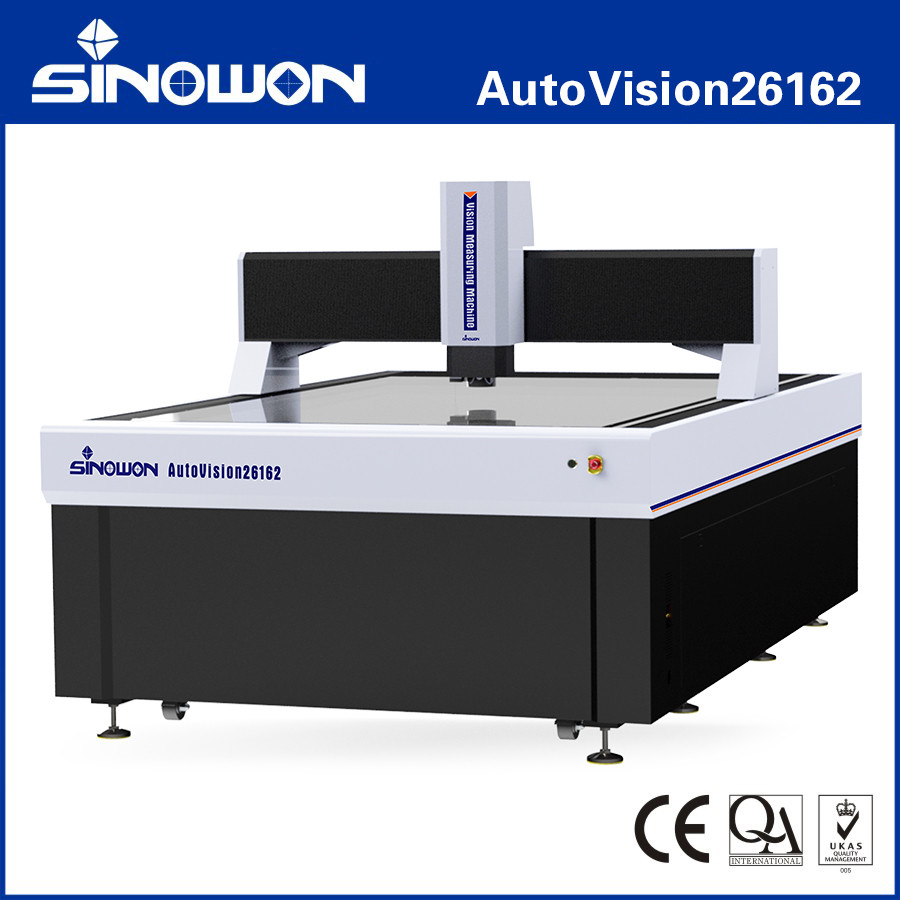

Name: Sistema de medição de visão automática de viagem supergrande Máquina de medição de alta precisão
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision26162A
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Código#: 523-180R

Viagem no eixo X/Y: (2600*1600) mm

Viagem no eixo Z: 200mm

Escala linear do eixo X/Y/Z: Resolução: 0,1 um

Precisão do eixo XY: ≤ 4,0+L/200 ((um)

Precisão do eixo Z: ≤ 5,0+L/200 ((um)

Repetibilidade: 2um

Software de medição: iMedidas

Dimensão (LxPxA): (3572*2170*1926) mm

Peso líquido: 6500kg

Destacar:

Sistema de medição de visão automática de viagem grande

Sistema de medição de visão automática de precisão

Máquina de medição automática de precisão

Informação básica

Lugar de origem: Jiangmen, China

Marca: SINOWON

Certificação: CE/ROHS

Número do modelo: AutoVision26162A

Documento: D4 Sinowon AutoVision26162 ...a1.pdf

Condições de Pagamento e Envio

Detalhes da embalagem: Madeira compensada

Tempo de entrega: 30 DIAS DE TRABALHO

Termos de pagamento: L/C, T/T

Habilidade da fonte: 100 séries/mês

Galeria

Sistema de medição de visão automática de viagem supergrande Máquina de medição de alta precisão

Descrição de produto

Máquina de Medição por Visão Automática de Curso Super Grande e Alta Precisão

2600Série

Sistema de medição de visão automática de viagem supergrande Máquina de medição de alta precisão 0

Introdução do Produto:

AutoVision é um instrumento de medição por visão automática de ponte móvel de alta precisão, projetado para medições de alta precisão e grande escala. Usando a estrutura de ponte móvel, medindo a peça de trabalho estacionária, garante precisão e estabilidade de medição, é adequado para a indústria eletrônica, aparelhos e instrumentos médicos, medição de LCD e aeroespacial e outras indústrias.

Características do Produto:Estrutura do tipo ponte móvel, a peça de trabalho de medição é fixa;l

Controle CNC de quatro eixos totalmente automático em circuito fechado, medição automática;l
Base e pilar de mármore indiano, boa estabilidade;l
Escala linear RSF importada, resolução de 0,1um, fuso de esferas retificado e servomotor AC, etc. para garantir a precisão e estabilidade do sistema de movimento;
Câmera colorida HD importada para atender às necessidades de observação clara e medição precisa;
Lente de zoom coaxial motorizada de alta resolução 8.3x, duplicação precisa e correção de pixel de uma vez apenas necessária;
Com iluminação LED fria programável de superfície de 5 anéis e 8 divisões e iluminação LED paralela de contorno e ajuste de luz inteligente embutido, pode controlar automaticamente o brilho nas 8 divisões;
Função poderosa e fácil operação do software iMeasuring para aprimorar o controle de qualidade;l
Módulo de sonda MCP e sensor a laser opcionais. As máquinas podem ser personalizadas de acordo com os requisitos dos clientes.
Especificações:

Mercadoria

Visão Automática 2.5D			Modelo
Curso do Eixo X mm			2600
2600*1600			Curso do Eixo Z (mm)
200
Régua de grade aberta, resolução: 0,1um			Guia Linear
Eixo X	Motor de levitação magnética de impulso de 260N.m com guia linear dupla INA Alemanha		Eixo Y
	Motor de levitação magnética dupla de impulso de 1100N.m com guia linear quádrupla INA Alemanha e codificador de grade dupla		Eixo Z
	Servomotor AC Panasonic 400W com freio e guia linear dupla INA Alemanha		Modo de Operação
Controlador de joystick, operação do mouse, programa de detecção automática			Precisão* (um)
Eixo XY: ≤4.0+L/200			Eixo Z: ≤5.0+L/200
			Repetibilidade (um)
2um			Sistema de Iluminação
Contorno		Iluminação de contorno LED paralela	Superfície
		Iluminação de superfície LED de 5 anéis e 8 divisões ajustável sem degraus de 0~255	Sistema de Vídeo**
Câmera Digital Colorida de Alta Definição de 1/1,8"			Lente de Zoom Motorizada 8.3X; Ampliação Óptica: 0.6X~5.0X; Ampliação de Vídeo: 20X~170X (monitor de 21”)
			Software de Medição
iMeasuring			Sistema Operacional
Suporte ao sistema operacional WIN10/11-32/64 bits			Idioma
Inglês, Chinês Simplificado, Chinês Tradicional, outros idiomas podem ser adicionados			Ambiente de Trabalho
Temperatura 20℃±2℃, mudança de temperatura			<1℃/Hr; umidade 30%~80%RH; vibração<0.02g's, ≤15HzFonte de Alimentação
AC220V/50Hz; 110V/60Hz			Dimensão (LxPxA) (mm)
357221701926			Peso Líquido (Kg)
6500			Observação:

L é o comprimento medido (mm), a precisão mecânica do eixo Z e a precisão do foco estão muito relacionadas à superfície da peça de trabalho.

A ampliação é um valor aproximado, está relacionada à dimensão do monitor e à resolução.

Campo de visão (mm) = (diagonal*Horizontal*Vertical)

Descrição do Modelo de Configuração do Produto (Exemplo com AutoVision 26162):

Categoria do Produto

2.5D	3D	Mercadoria	3D	Mercadoria
Visão Automática 2.5D	Máquina de Medição AutoVision26162A	Multissensorial Automática 3D	Máquina de Medição	Modelo AutoVision26162A
Curso do Eixo X mm	SinoVision342A	SinoVision342B	SinoVision342C	SinoVision342D
B	C	D	Significado	Sensor de Lente de Zoom Óptico
Sensor de Lente de Zoom e Sensor de Sonda de Contato	Sensor de Lente de Zoom e Sensor Lazer	Sensor de Lente de Zoom, Sensor de Sonda de Contato e Sensor Lazer	Sonda de Contato	Sem
MCP-Kit1	Lazer Omron	Sem	Lazer Omron	Sem
Sem	Lazer Omron	Lazer Omron	iMeasuring4.1	iMeasuring4.1
iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Modelos e Especificações da Máquina de Medição por Visão Automática de Ponte Móvel:	Modelo

Código#

Curso do Eixo X mm	523-180R	Curso do Eixo X mm	523-180R	Curso do Eixo X mm	523-180R	Curso do Eixo X mm	523-180R
AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B	523-280H
AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C	523-380H
AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D	523-480H
AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Modelo	Código#
Curso do Eixo X mm	523-180R	Curso do Eixo X mm	523-180R	Curso do Eixo X mm	523-180R	Curso do Eixo X mm	523-180R
AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B	523-280M
AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C	523-380M
AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D	523-480M
AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Modelo	Código#
Curso do Eixo X mm	523-180R	Curso do Eixo X mm	523-180R	Curso do Eixo X mm	523-180R	Curso do Eixo X mm	523-180R
SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B	523-280R
SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C	523-380R
SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D	523-480R
SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Tabela Guia de Espaço de Medição da Máquina de Medição por Visão Automática de Ponte Móvel:	Curso

Modelo

Precisão	Curso do Eixo X mm	Curso do Eixo Y mm		Curso Padrão do Eixo Z mm	Eixo Z Máximo	Curso Personalizado mm	E1x,y E1z
Precisão	Curso do Eixo X mm	300X400X200	SinoVision342	Curso Padrão do Eixo Z mm	Eixo Z Máximo	Curso Personalizado mm	E1x,y E1z
1.2+L/200	3.0+L/200	400	1200	AutoVision1082	AutoVision18122		AutoVision1082
500	400			200	AutoVision1082		AutoVision1082
600	500			200	200		AutoVision1082
1.8+L/200	4.0+L/200	300	1500	AutoVision18122	AutoVision1082		AutoVision1082
400	500			AutoVision1082	200		AutoVision1082
500	600			200	200		AutoVision1082
600	800			200	200		AutoVision1082
2.0+L/200	5.0+L/200	800	2000	200	200		AutoVision18122
2.5+L/200	5.0+L/200	1000	2000	200	200		AutoVision18122
3.0+L/200	5.0+L/200	1200	2000	200	200		AutoVision18122
3.5+L/200	5.0+L/200	1200	2000	200	200
4.0+L/200	5.0+L/200	1500	2000	200	200
1600	2600	1500	2000	200	200

Sistema de medição de visão automática de viagem supergrande Máquina de medição de alta precisão 1
