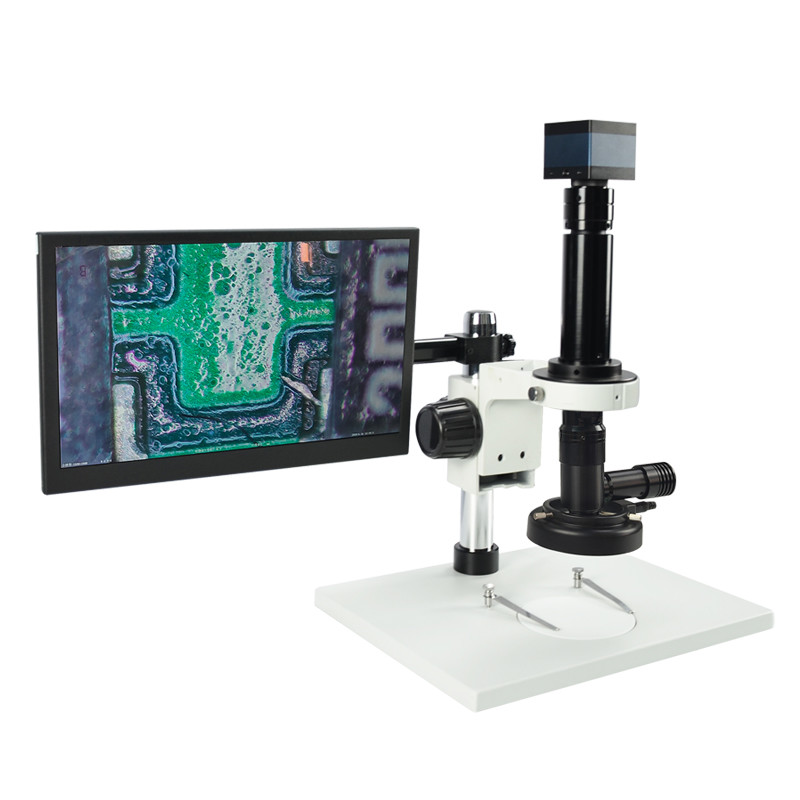

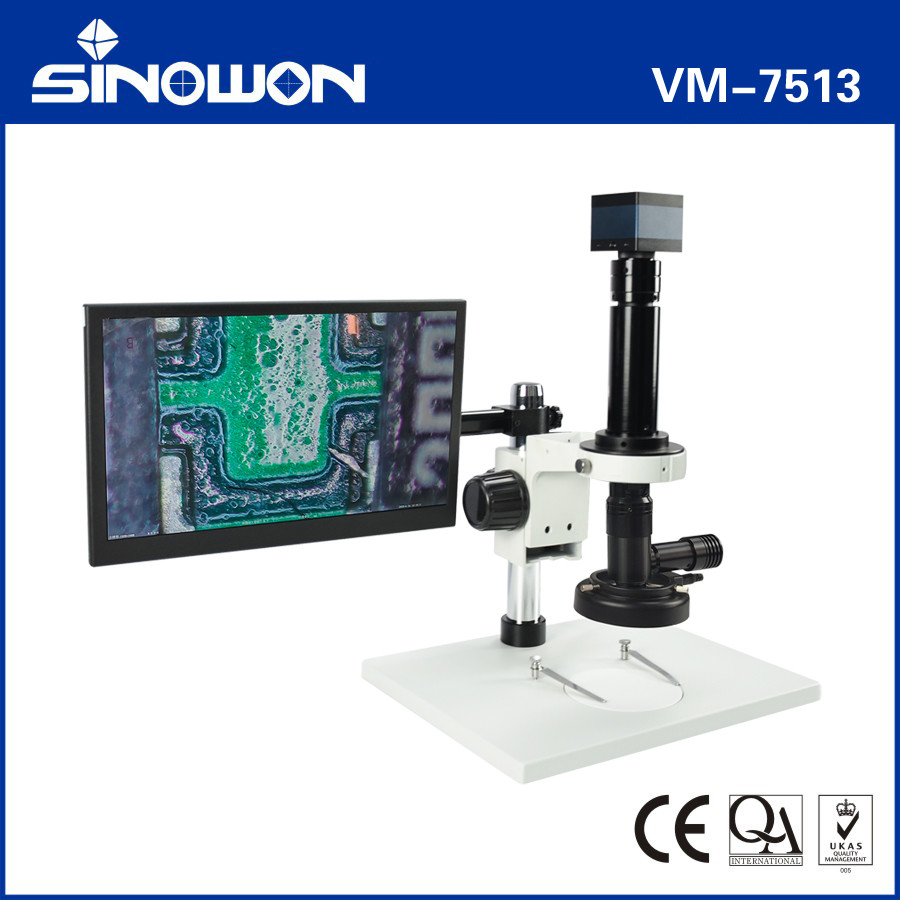

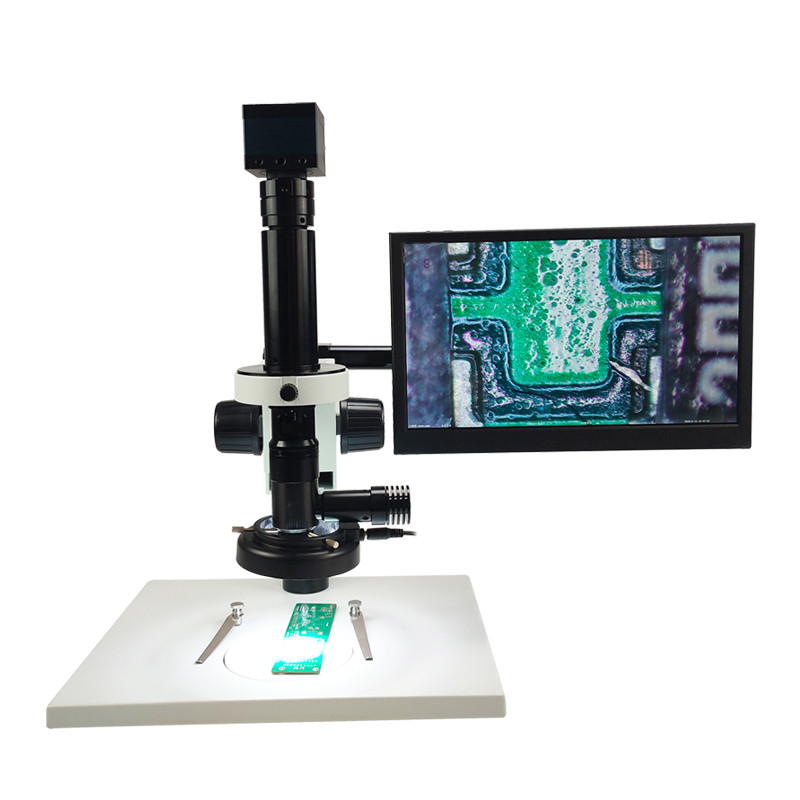

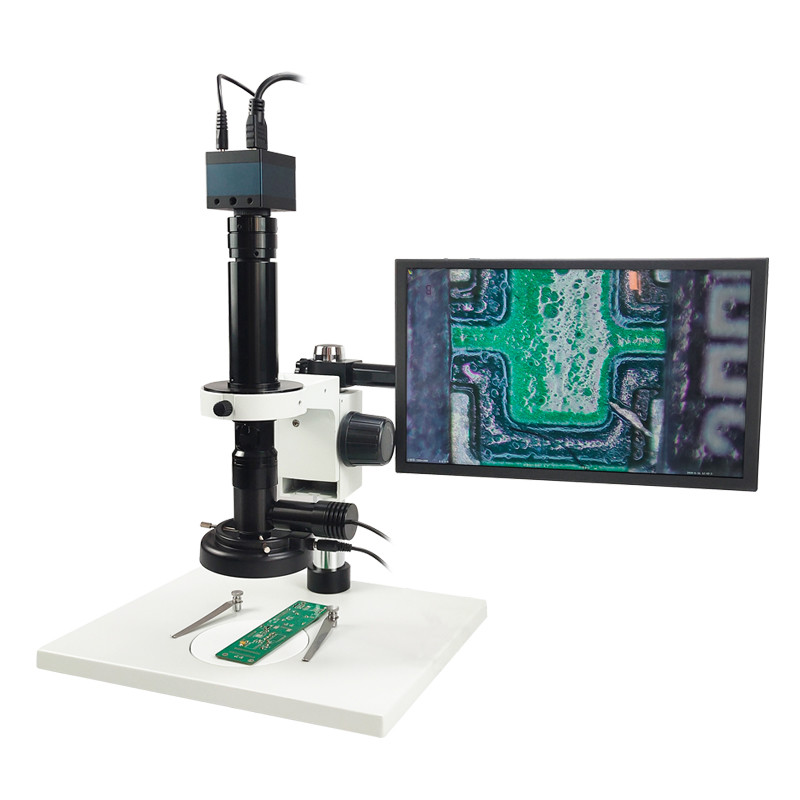

Microscópio de vídeo VM-7513
Introdução ao produto:
O microscópio de vídeo é um microscópio de vídeo monocular de ampliação fixa de quadro fixo, que utiliza uma tecnologia única de eliminação da luz perdida e de grande profundidade de campo, com imagens claras,forte sistema estéreo e longa distância de trabalho, amplo campo de visão, etc., e uso de CCD de cor de alta definição e monitor ou computador.
Características do produto:
● Funções de medição/fotografia/vídeo, compatíveis com discos U 256M-32G de várias marcas;
● 2 milhões de imagens de alta definição de varredura progressiva de pixels com excelente desempenho de reprodução de cores;
● As imagens são armazenadas sem compressão para garantir a melhor qualidade de imagem;
● Interface conveniente do mouse com poderoso menu OSD, exatamente o mesmo que operar um computador;
● Porta de saída HDMI, com suporte a todos os ecrãs HDMI disponíveis no mercado;
● Ampliação de 10 a 200 vezes;
● Função de medição precisa, pode suportar linha, círculo, ângulo, retângulo e outros tipos de medição;
● 12 conjuntos de pontas de visão horizontais e verticais, muito convenientes para a fixação de pontas de visão e operações de medição;
● Imagem de alta definição de varredura progressiva de 2 milhões de pixels, excelente desempenho de reprodução de cores;
● Salvagem automática de todas as configurações de parâmetros;
● Design de estrutura à prova de poeira SENSOR exclusivo, bela forma global do produto.
Aplicações do produto:
Este produto pode ser utilizado numa ampla gama de campos, tais como microeletrónica, moldes, metalurgia de pó, máquinas de precisão, jóias, relógios e relógios, jóias, identificação de impressões digitais,Identificação do bilheteÉ especialmente adequado para a observação da microestrutura da superfície de grandes objetos.
Parâmetros técnicos:
| Commodity |
Microscópio de vídeo |
| Modelo |
VM-7513 |
| Código # |
451 a 141 |
| Magnificação por microscópio |
10~200X |
| Objetivo principal |
0.7X-4.5X |
| Óculos fotográficos |
0.5X |
| Distância de elevação |
240 mm |
| Faixa de foco da roda de mão |
50 mm |
| Distância do centro |
150 mm (padrão) |
| Diâmetro da coluna |
32 mm |
| Interface de dados |
Interface VGA/HDMI |
| Interface da lente |
Interface C/CS |
| Diâmetro da interface da lente |
76 mm |
| Parâmetros da câmara |
Tamanho do sensor |
1 / 2,8 " Cores |
| Pixel efetivo |
1600H×1200V ((2 milhões de elementos de imagem)) |
| Balanço de branco |
Balança de branco manual / Balança de branco automática |
| Modo de cores |
Cor, Monocromo, Sépia, Negativo |
| Método de varredura |
Análise progressiva (obturador eletrónico) |
| Controle da exposição |
Automático/Manual |
| Função de espelho |
Suporte para cima e para baixo, espelho esquerdo e direito |
| Controle programável |
Tomada de imagem, tempo de exposição, GAMMA, contraste, nitidez, ganho R/G/B, saturação de cores, eliminação de piscadelas na tela |
| DSO |
Suporte Inglês / Chinês Simplificado / Menu Tradicional Chinês |
| Função de poupança de parâmetros |
Salvar automático do menu de saída Pode salvar 5 grupos de parâmetros |
| Estilo do cursor |
Setas/Full Screen Crosshairs |
| Função de medição |
Medição do comprimento da linha reta, diâmetro do círculo, circunferência, medição da área, comprimento do retângulo largura, circunferência,
medição da área, perímetro do polígono, medição da área, distância do centro do círculo (distância do centro do círculo até ao centro do círculo), medição da área do perímetro da elipse, arco circular,medição do comprimento do arco, medição de ângulo dentro do círculo, medição de ângulo, um conjunto de escala de tela (pode ser arbitrariamente movido posição e definir a escala)
|
| Função de armazenamento |
Pode definir o nome do arquivo para armazenar a data, e salvar a linha de marcação, gráfico de medição, marcador, escala com a imagem |
| Linha de marcação |
12 conjuntos de cruz de visão com posição arbitrária do mouse-movível e menu de ajuste fino. 3 conjuntos de marcadores de círculo com posição arbitrária do mouse-movível e menu de ajuste fino.Um grupo de escala de círculo (360°/1 grupo) Duas linhas angulares 0 a 180° ajustáveis, passo: 0,1 ° pode definir 6 cores |
| Altura total do suporte |
240 mm |
| Tamanho da base |
320x260x16 mm |
| Objetivo auxiliar |
0.5X,2X (( Seleção)) |
| Opcional |
Parâmetro universal |
Introdução à função de medição:
Os principais módulos de funções do catálogo principal incluem: arquivo, foto e vídeo, linha de marcador, comparação do mesmo ecrã (suportado por alguns modelos), medição, escala, marcador, parâmetros de imagem,Calibração de medição, parâmetros do dispositivo, ajuda, etc.
Medição do comprimento da linha reta de suporte, diâmetro do círculo, perímetro, medição da área, largura do comprimento do retângulo, perímetro, medição da área, perímetro do polígono, medição da área,Distância do centro do círculo (distância do centro do círculo para o centro do círculo), medição da área do perímetro da elipse, raio do arco, medição do comprimento do arco, medição do ângulo interno do círculo, medição do ângulo,um conjunto de escala de tela (você pode mover a posição e definir a escala arbitrariamente), etc.
