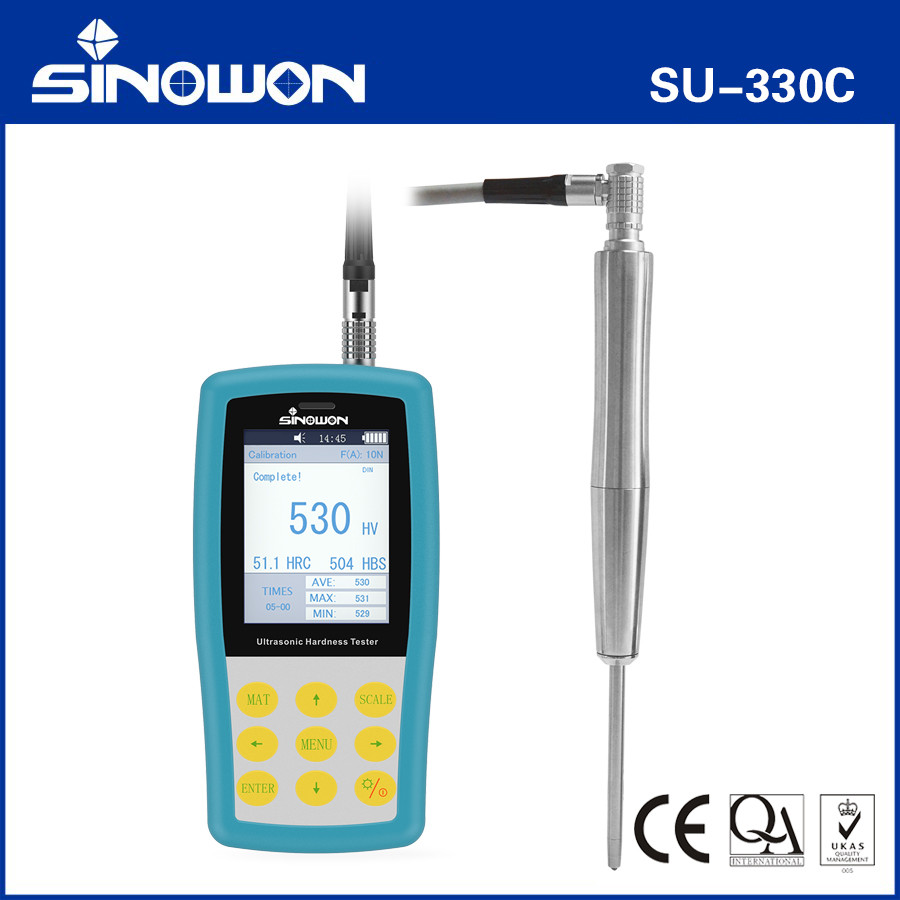

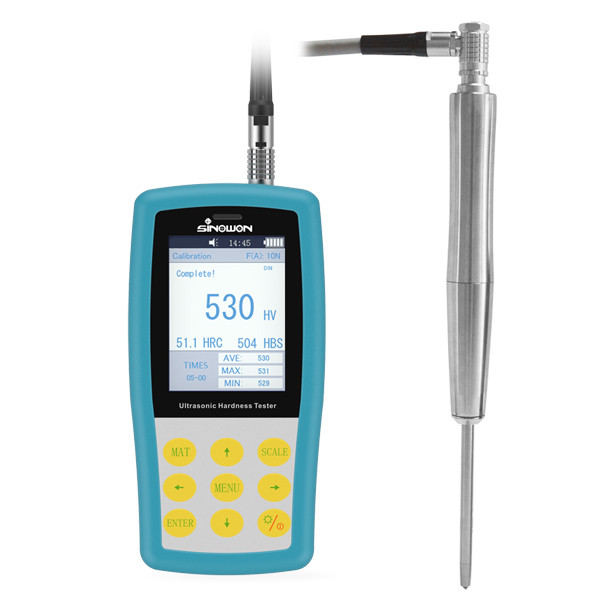

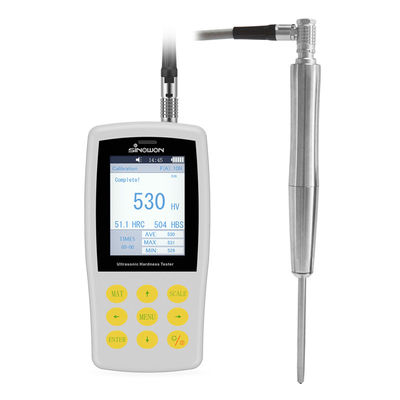

Teste de dureza ultrasônica alongada (teste de dureza de engrenagem, teste de dureza de buraco profundo)
SU-330C
Introdução:
● O Tester de Dureza Ultrasônica Prolongada SU-300C é um durômetro portátil manual especial com sonda alongada HP-1C fabricado pelo grupo Sinowon.Ele aplica o método de impedância de contato ultrasônico para fazer testes de dureza no local.
● SU-330C é um durômetro NDT devido à inclinação de contato é muito pequeno para observar, é uma das excelentes soluções para testar a dureza dos produtos acabados, tais como, o buraco profundo do molde,o dente da engrenagem, plano inclinado dos carris, etc.
● O SU-330C está em conformidade com o padrão ASTM A1038-2005, o padrão DIN DIN50159-1-2008 e o padrão nacional da China GB/T 34205-2017.
Aplicação:

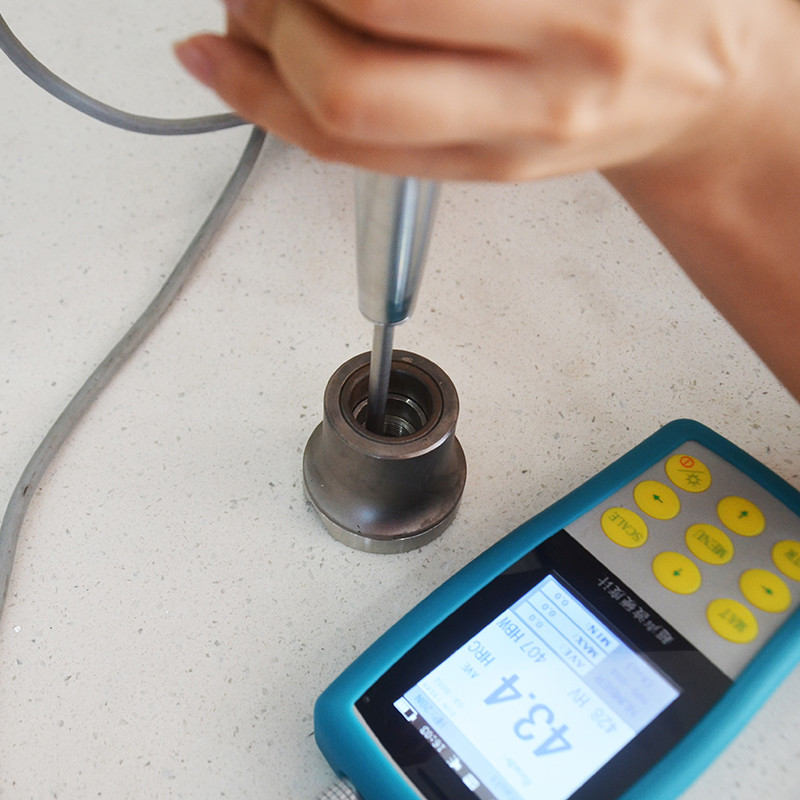

SU-330C com sonda estendida utilizada para testar a dureza do engrenagem e da amostra de buraco profundo, sob extrema limitação de espaço ou no chão das ranhuras.
Características:
● Perfeita precisão ± 3% HV, ± 1,5HR, ± 3% HB
● Introdução por microscópio? Somente um microscópio de alta potência pode observar a introdução.
● Medição rápida Resultado em 2 segundos.
● Grande ecrã LCD•Mostra directa do resultado da medição, contagem de vezes, máximo, mínimo, média e desvio.
● Operação amigável
● Garantia prometida2 anos de garantia para a unidade principal (excluindo a sonda).
● Armazenamento de massa Salvar dados de medição de 1000 grupos.
● Calibração simples Salvar dados de calibração de 20 grupos para invocação, melhorar a eficiência da calibração.
Especificações técnicas:
| Commodity |
Teste de dureza ultra-sônica alargada |
| Modelo |
SU-330C |
| Código # |
882-141C |
| Proba |
Padrão 10N:HP-1C;opcional 20N:HP-2C
|
| Distância ((DIN) |
HRC:20-68; HRB:55-100; HRA:37-85;
HBS:100-500;HV:100-1500;Mpa:255-2180N/mm
|
|
Precisão ((%)
|
Escala |
< 250 HV |
250 a 500HV |
500-800HV |
> 800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Balanças |
HV;HRA, HRB,HRC; HB;HS
|
| Ecrã |
3.2 Lcd a cores |
| Exibição de dados |
Força de carga, tempos de ensaio, resultado do ensaio, média,
Escala máxima, mínima, desvio e conversão.
|
| Língua |
Chinês, Inglês, Alemão, Português, Turco |
| Saída de dados |
RS232 Hyper Terminal/Impressora Bluetooth |
| Armazenamento de dados |
Para salvar 1000 grupos de dados de medição e 20 grupos de dados de calibração |
| Introdução de palavras |
Letras e números |
| Ambiente de trabalho |
Temperatura: -10°C a 50°C; Umidade 30%-80% R.H. |
| Voltagem da bateria |
Bateria de lítio recarregável; Voltagem:4.2V, 3200mAh |
| Voltagem do carregador |
AC220V/50Hz, 110V/60Hz |
| Unidade principal Dimensão e peso |
Dimensões da unidade principal: 160 x 80 x 30 mm (L x Largura x H); Proba manual: Φ22 × 153 mm; Peso (sem sonda): 0,5 kg |
| Dimensão e peso da embalagem |
Dimensões da embalagem: 320 x 430 x 155 mm (L x Largura x altura); Peso da embalagem (entrega padrão):40,3 kg |
Desenhos estruturais do Teste de Dureza Ultrasônica Prolongada:
