Equipamento de medição de coordenadas de carga pesada Máquina de medição óptica automática

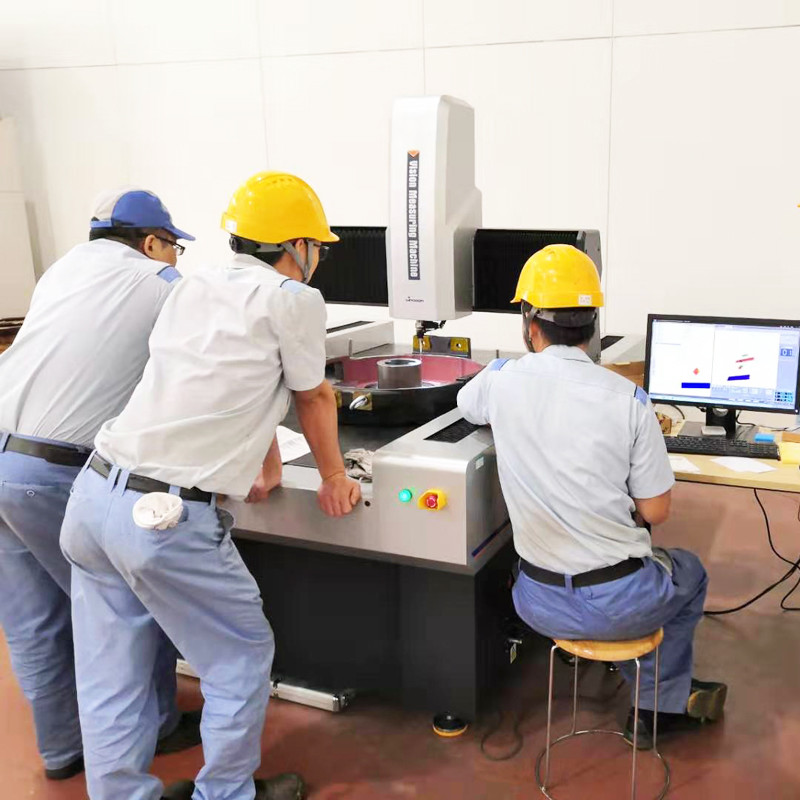

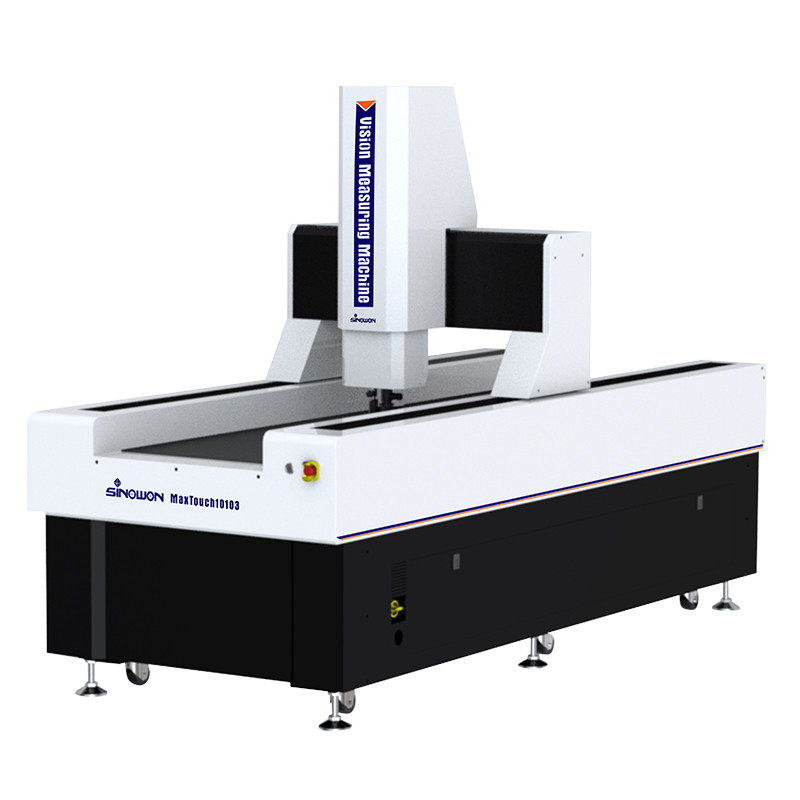

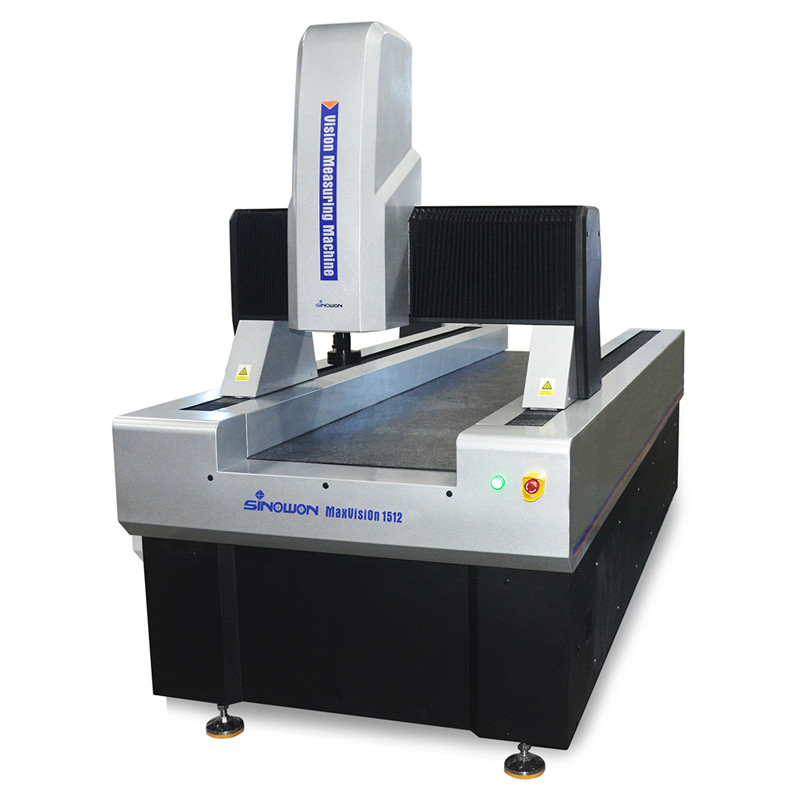

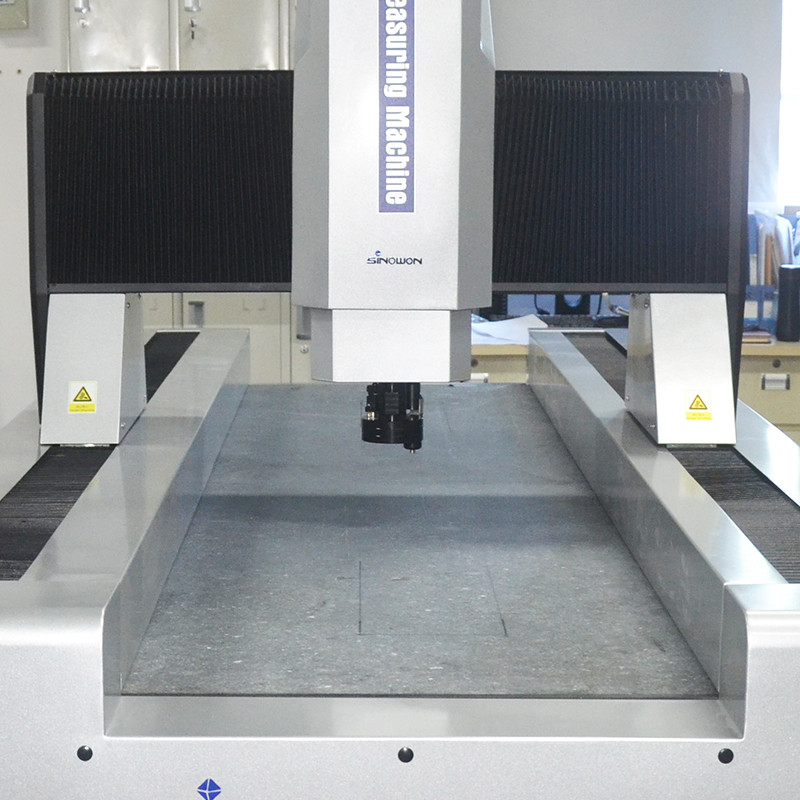

Máquina de medição de coordenadas de visão óptica e sondagem de carga pesada MaxTouch Series

Introdução ao produto:

A série MaxTouch é uma máquina de medição de visão totalmente automática de tipo ponte móvel, concebida para medições de alta precisão e de grandes dimensões.Quando o objeto medido permanece parado para garantir a precisão e estabilidade da mediçãoÉ adequado para a medição de indústrias como eletrônica, dispositivos médicos, LCDs, aeroespacial e aviação.

Características do produtoc:

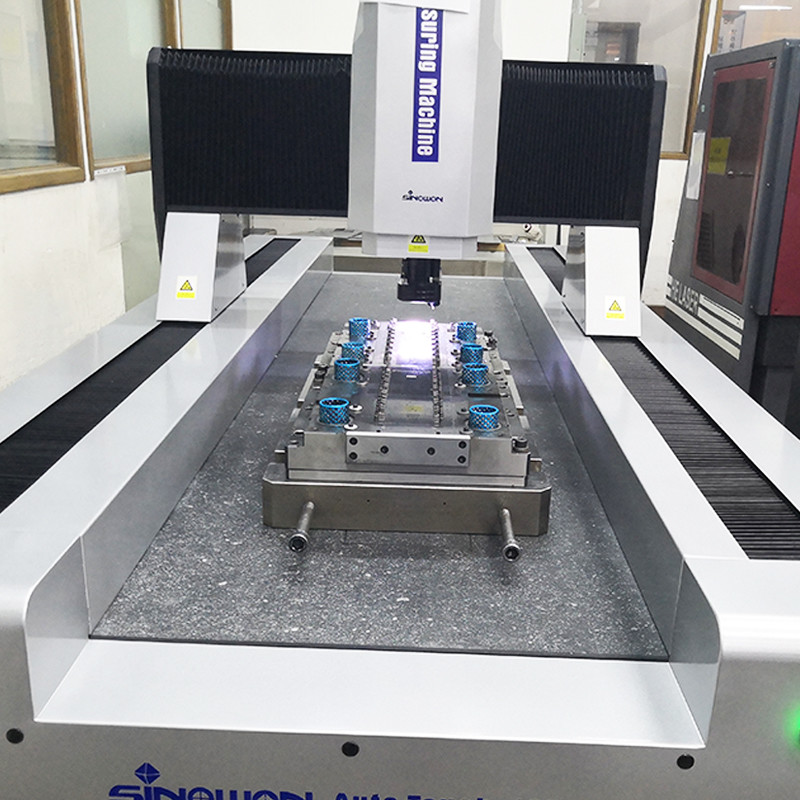

• Estrutura de ponte móvel de granito, a peça de medição está fixa;
• Controle automático CNC de circuito fechado de quatro eixos, medição totalmente automática;
• Base e pilar de granito indiano, boa estabilidade;
• A escala linear RSF importada, resolução é 0,1um, parafuso de esferas de moagem e servomotor AC, etc., para garantir a precisão e estabilidade do sistema de movimento;
• Importação de câmara a cores HD para satisfazer as necessidades de observação clara e medição precisa
• 6.5x lente zoom coaxial motorizada de alta resolução, precisão de duplicação e correção de pixel apenas uma vez necessária;
• Fonte de luz de superfície LED de 8 zonas com 5 anéis controlada por programa, realização inteligente de ajuste de brilho de 256 níveis;
• Função e operação fáceis Software de medição para melhorar o controlo de qualidade
• Máquinas podem ser personalizadas de acordo com os requisitos dos clientes.

Especificações:

Nota:

L é o comprimento medido ((mm), a precisão mecânica do eixo Z e a precisão de foco estão fortemente relacionadas com a superfície da peça.

A ampliação é um valor aproximado, relacionado com a dimensão do monitor e a resolução.

Campo de visão ((mm) = (diagonal*horizontal*vertical)

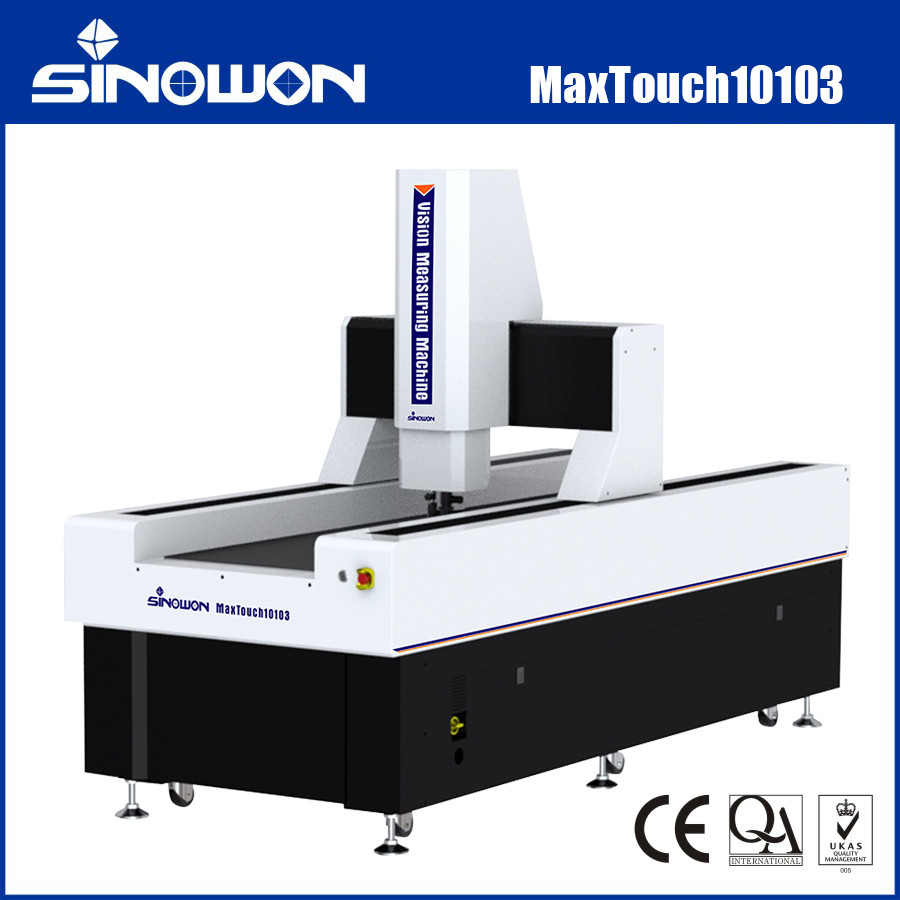

Descrição do modelo de configuração do produto (exemplo com MaxTouch553) :

Modelos e especificações das máquinas de medição da visão de carga pesada:

Máquina de medição de visão de carga pesada Tabela de guia espacial de medição:

Outras especificações de viagem podem ser personalizadas de acordo com as necessidades do cliente.

Configuração recomendada do computador:

O núcleo da Máquina de Medição de Visão é o sistema de controlo e o software de medição, e o sistema informático é o principal veículo de todas as operações, exigindo uma elevada estabilidade e compatibilidade.Configure computador Dell de alto desempenho Optiplex desktop e WIN 10/11 genuíno sistema operacional autorizado para resolver suas preocupações.

Introdução ao Software:

O software iMeasuring é um software profissional de medição multissensorial que combina com a experiência de dez anos dos desenvolvedores na indústria de medição e pesquisa de software.O princípio de concepção é a operação amigável, função poderosa, alta precisão e estabilidade, manutenção simples.
● Excelente design de arquitetura de software e totalmente orientado a objetos, para garantir que o software seja estável e confiável.
● Suporte com vários idiomas, sem necessidade de instalar um pacote de idiomas e alterar o software que é conveniente para os clientes locais.
● Software profissional de análise estatística SPC ligado a um software de medição, para perceber que os dados poderiam ser automaticamente exportados para a base de dados SPC sem operação manual.
● O mesmo modelo de software será permanente livre de atualização, pode ajudar a reduzir outros problemas para o cliente.
● Com um poderoso algoritmo de detector de bordas, que pode ajudar a obter a borda da sombra ou imagem escura e garantir alta precisão.
● O software pode reconhecer e medir automaticamente linhas, círculos, arcos e outros elementos.
● É baseado em diferentes elementos e fornece função de construção de elementos múltiplos, tais como tradução, rotação, extração, combinações, paralelo, vertical, espelhamento, simetria, interseção,tangente, etc.
● O software possui função de definição do ponto de ruptura, pode ser alternado de forma inteligente entre medição manual e medição automática.

Aplicação na indústria:

Máquina de medição óptica OMM, também conhecida por Máquina de medição de visão e Máquina de medição sem contacto, Máquina de medição bidimensional, Máquina de medição de 2,5 dimensões,com a modernização da moderna indústria de alta precisão e micro-manufatura, adota um método de medição de imagem óptica sem contacto para uma medição rápida e precisa.

As máquinas de medição óptica são adequadas para todos os campos de aplicação para fins de medição de coordenadas e são amplamente utilizadas em máquinas, eletrônicos, instrumentos, hardware,Indústrias plásticas e outras indústrias. tais como: moldes, parafusos, metais, acessórios, borracha, placas de PCB, molas, hardware, eletrônicos, plásticos, aviação, aeroespacial, etc., supera as deficiências dos calibradores vernier tradicionais,micrômetros, e Profile projectors, que é uma máquina de medição de alta precisão, alta eficiência e alta confiabilidade que integra tecnologias ópticas, mecânicas, eletrônicas e de processamento de imagem por computador.

O objeto a medir é ampliado pelo sistema de ampliação óptica.o contorno e a forma da superfícieO sistema permite a detecção automática do tamanho, ângulo e posição de várias peças complexas e precisas.Os dados de medição podem ser importados para o AUTOCAD para se tornar um desenho de engenharia completo, e documentos em DXF, IGS e outros formatos podem ser gerados, e também podem ser importados para o software de análise estatística WORD, EXCEL e SPC para gerar CPK e vários relatórios estatísticos.
