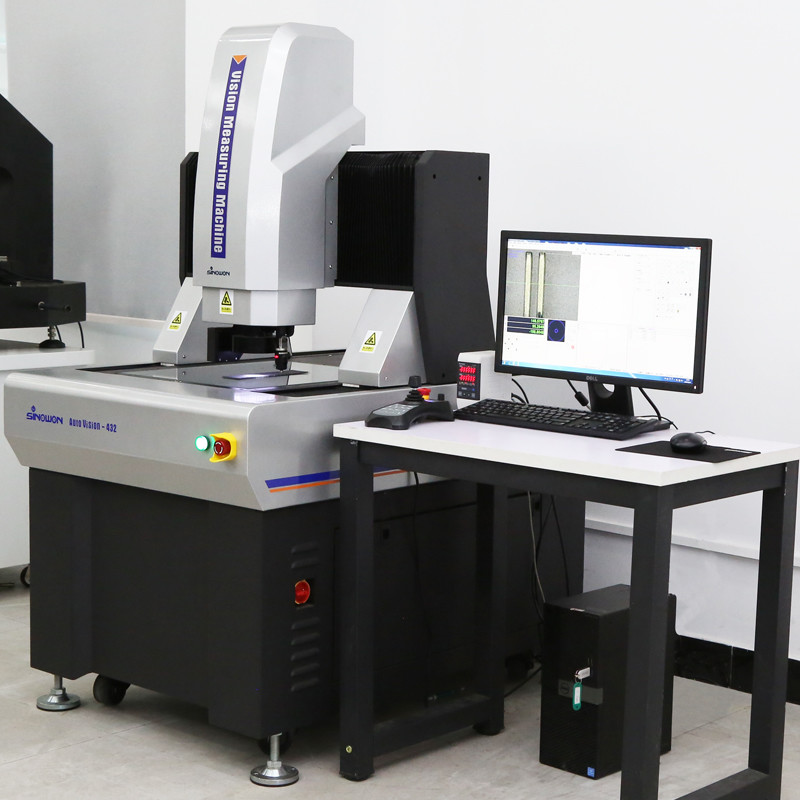

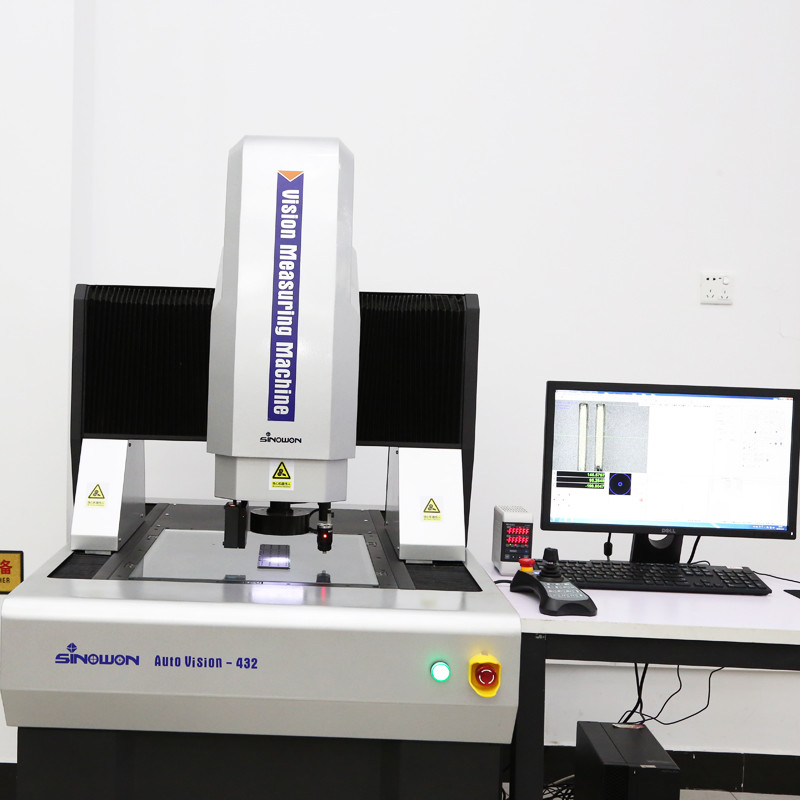

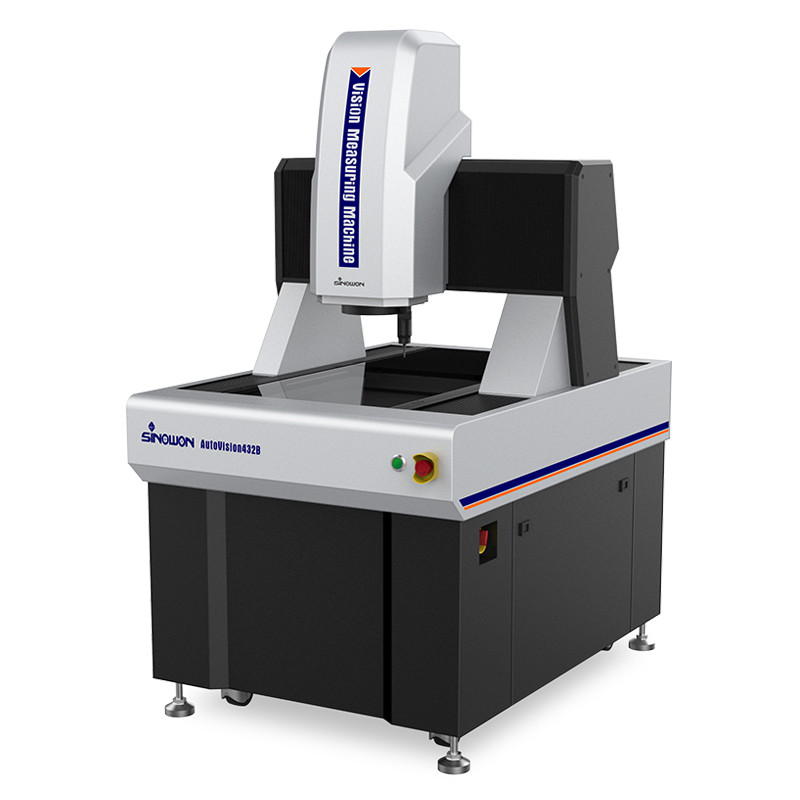

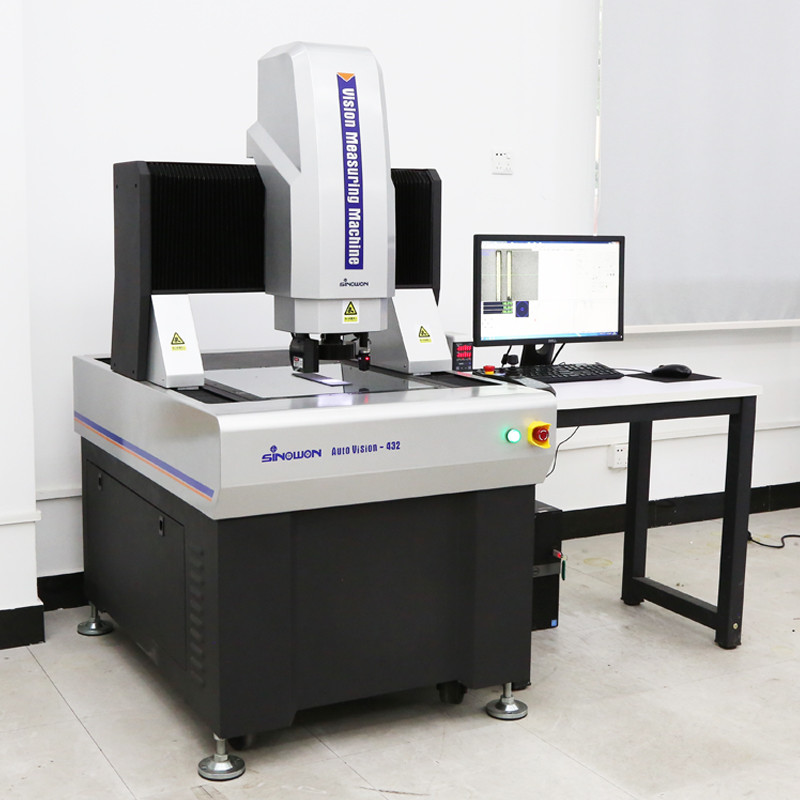

Ponte móvel Máquina de medição automática de visão de alta precisão AutoVision série 432

Ponte móvel de alta precisão Máquina de medição automática de visão AutoVision série 432

Introdução ao produto:

AutoVision é um instrumento de medição de imagem automática de ponte móvel de alta precisão projetado para medições de alta precisão e em grande escala.medição da peça estacionária, garante precisão e estabilidade da medida, é adequado para a indústria electrónica, aparelhos e instrumentos médicos, medição de LCD e aeroespacial e outras indústrias.

Características do produtoc:

• Estrutura do tipo ponte móvel, peça de medição fixa;
• Controle automático de circuito fechado CNC de quatro eixos, medição automática (')
• Base e pilar de mármore indiano, boa estabilidade;
• A escala linear RSF importada, resolução é 0,1um, parafuso de esferas de moagem e servomotor AC, etc., para garantir a precisão e estabilidade do sistema de movimento;
• Importação de câmara a cores HD para satisfazer as necessidades de observação clara e medição precisa;
• 8.3x lente zoom coaxial motorizada de alta resolução, precisão de duplicação e correção de pixel apenas uma vez necessária;
• Com iluminação LED a frio de superfície programável com 5 anéis e 8 divisões e iluminação LED paralela de contorno e ajuste de luz inteligente incorporado,pode controlar automaticamente o brilho na divisão de 8;
• Função potente e fácil de operar Software iMeasuring para melhorar o controlo de qualidade;
• Opcional MCP Probe e Laser Sensor Module. máquinas podem ser personalizadas de acordo com os requisitos dos clientes.

Especificações:

Nota:

L é o comprimento medido ((mm), a precisão mecânica do eixo Z e a precisão de foco estão fortemente relacionadas com a superfície da peça.

A ampliação é um valor aproximado, relacionado com a dimensão do monitor e a resolução.

Campo de visão ((mm) = (diagonal*horizontal*vertical)

Descrição do modelo de configuração do produto ((Exemplo com AutoVision 432)):

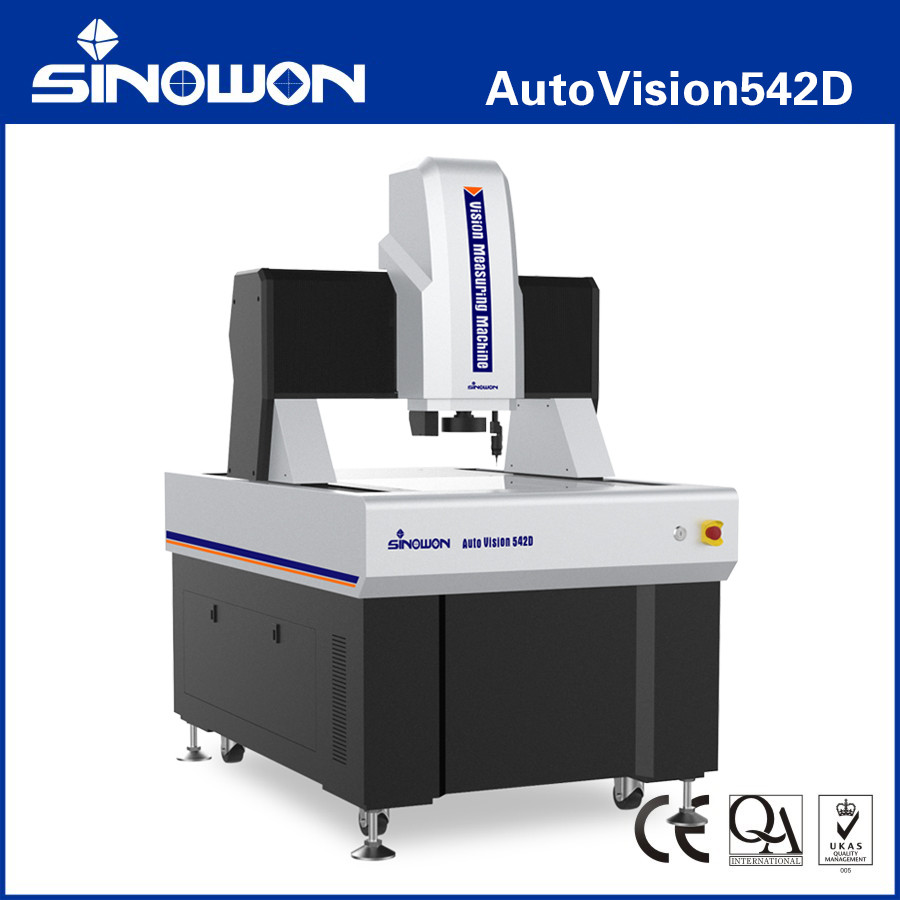

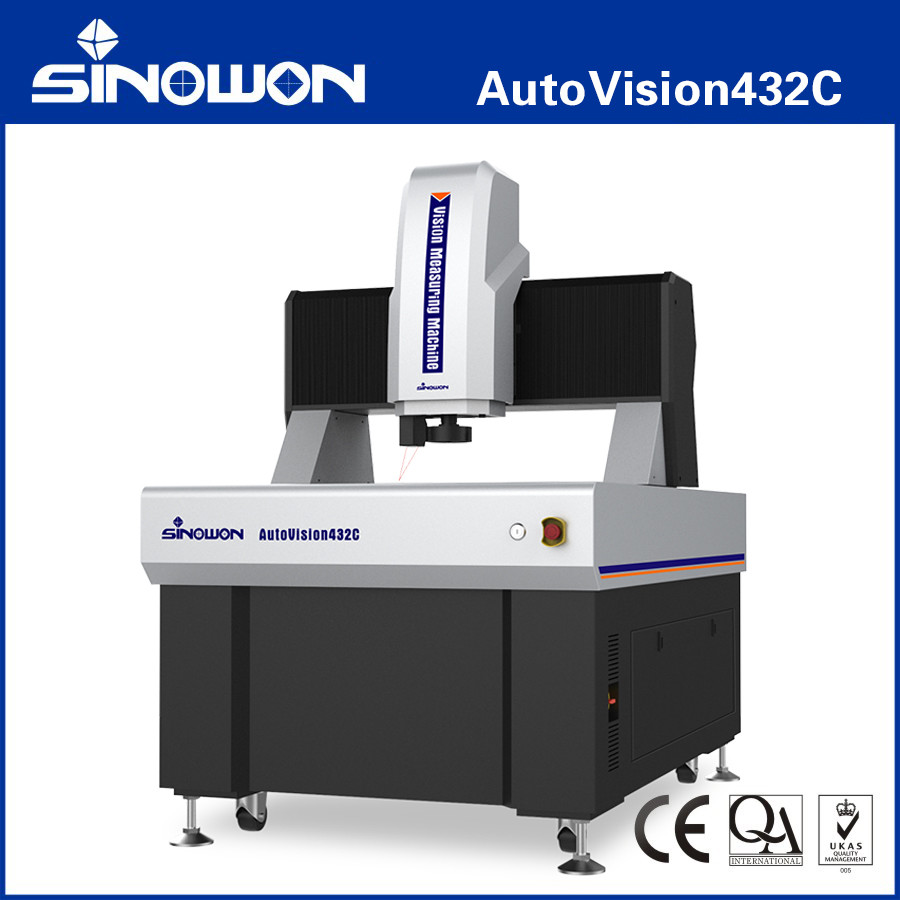

Modelos e especificações das máquinas de medição de visão automática de ponte móvel:

Ponte móvel Máquina de medição de visão automática Tabela de guia espacial de medição:

• Outras especificações de viagem podem ser personalizadas de acordo com as necessidades do cliente.
