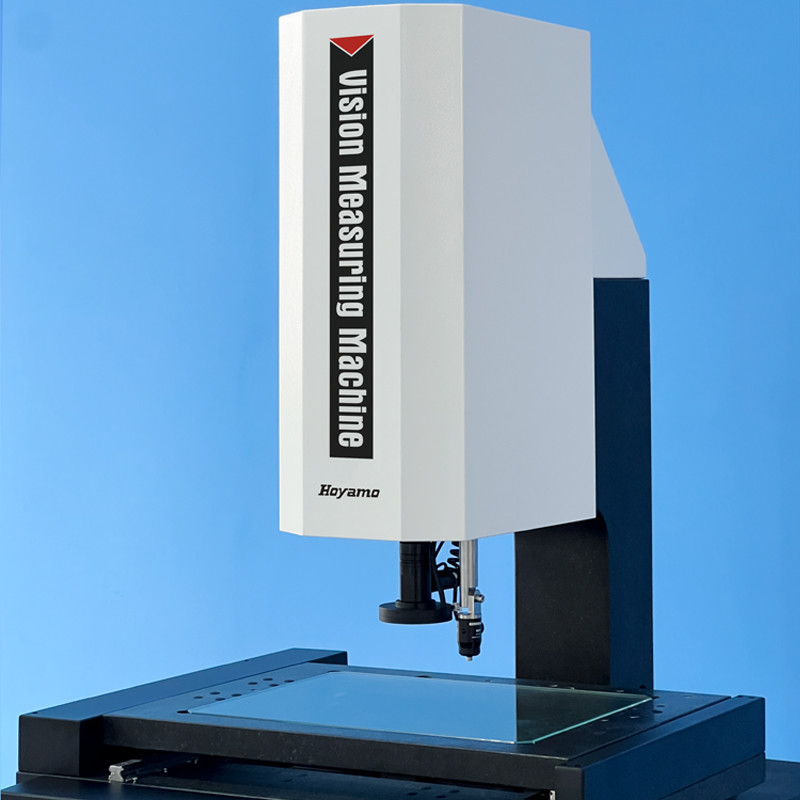

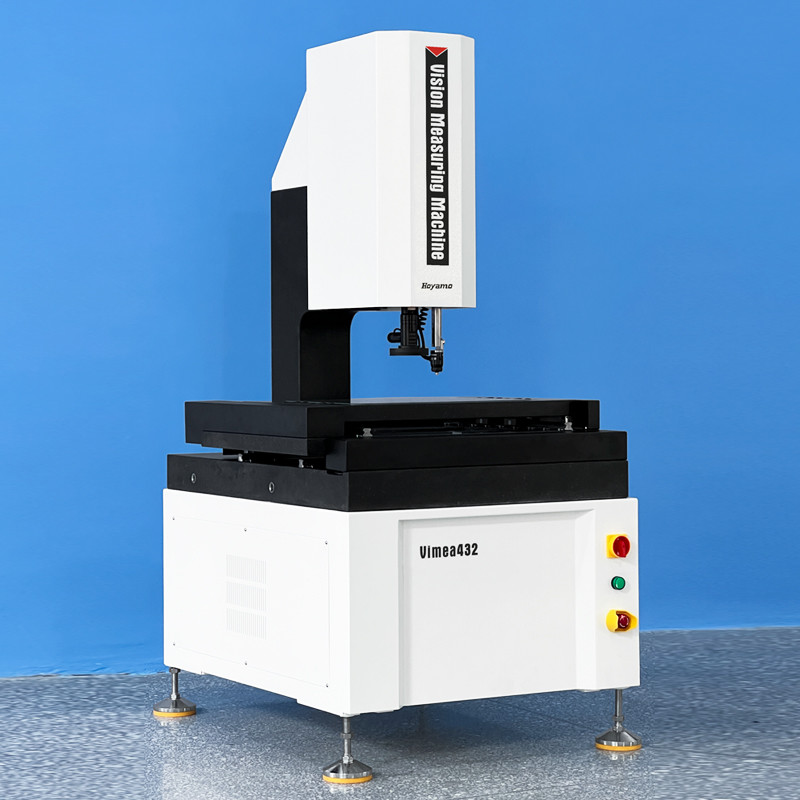

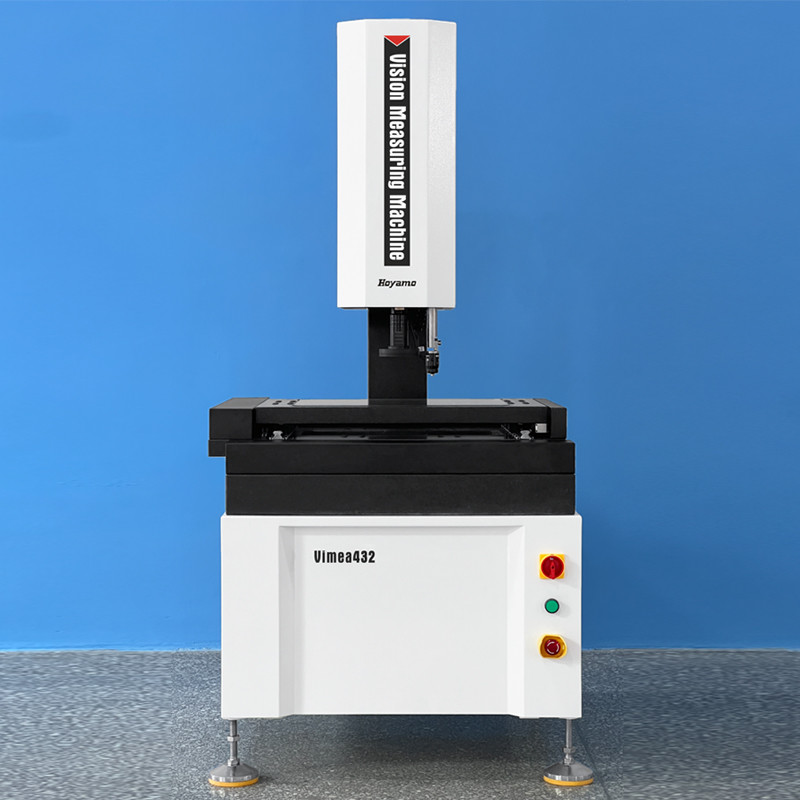

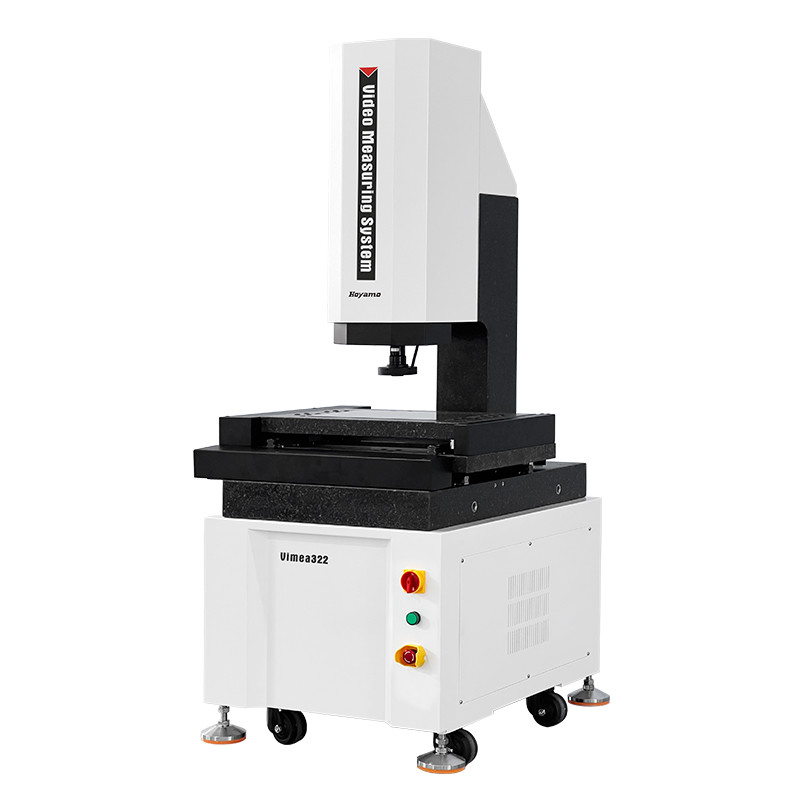

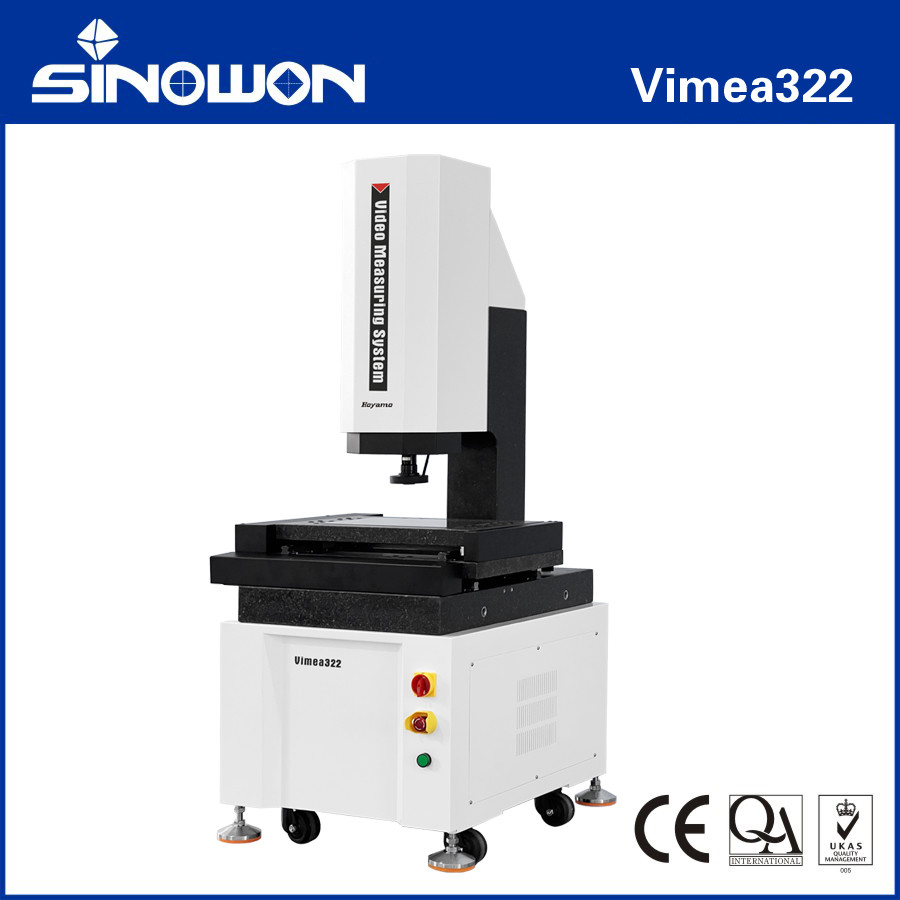

Sistema automático de medição por vídeo Vimea322 Série
Características do produto:
1.XYZ controlo automático de precisão CNC de três eixos, posicionamento preciso;
2Base e pilar de granito, boa estabilidade;
3Guia linear de precisão, parafusos de esferas de moagem e servomotores AC, etc., garantem a precisão e estabilidade do sistema de movimento;
4.0.5 μm de régua de grelha de alta precisão para assegurar a precisão de posicionamento e de medição do sistema;
5.Camera digital de alta resolução para satisfazer as necessidades de observação clara e medição precisa;
6.6.5X lente óptica de alta definição, zoom preciso, correção de pixels única;
7. Iluminação de superfície LED de 8 áreas de 5 anéis controlada por programa e sistema de iluminação de contorno LED paralelo realizam um ajuste de brilho de 256 níveis de forma inteligente;
8.O software de medição automática Vision iMeasuring com funções poderosas e fácil de operar.
Especificações:
| Commodity |
Sistema automático de medição por vídeo Vimea |
| Modelo |
Vimea322 |
Vimea432 |
Vimea542 |
| Viagem no eixo X/Y |
(300*200) mm |
(400*300) mm |
(500*400) mm |
| Viagem no eixo Z |
200 mm |
| X/Y/Z Escala linear de 3 eixos ((mm) |
Resolução em escala linear:0.5um |
| Modo de orientação |
Guia linear de alta precisão, guia de deslizamento duplo de trilho duplo |
| Modo de operação |
Controlador de joystick, operação do mouse, programa de detecção automática |
| Precisão* |
Eixo XY:≤2,5+L/200 ((um) |
| Eixo Z:≤5,0+L/200 ((um) |
| Repetitividade |
2um |
|
Iluminação
Sistema
|
Conto |
Iluminação de contorno paralelo LED |
| Superfície |
0~255 Iluminação de superfície LED sem passo Ajustável de 5 anéis e 8 divisões |
| Sistema de vídeo** |
1/2.9 "Câmera Digital de Alta Resolução |
| 6.5X lente zoom manual, ampliação óptica:0.7X-4.5X, Magnificação de vídeo:28X~180X |
| Software de medição |
iMedidas |
| Sistema de operação |
Suporte ao sistema operacional WIN 10/11-32/64 |
| Língua |
Inglês, chinês simplificado, chinês tradicional, opcional outras versões linguísticas |
| Ambiente de trabalho |
Temperatura 20°C ± 2°C, variação de temperatura < 1°C/Hr; Umidade 30%~80%RH; Vibração < 0,02g, ≤ 15Hz. |
| Fornecimento de energia |
220V/50Hz/10A |
| Capacidade de carga |
25 kg ~ 50 kg |
| Dimensão ((WxDxH) |
(789*636*1640) mm |
(961*747*1640) mm |
121*860*1690) mm |
| Dimensão da embalagem ((WxDxH)) |
(1040*900*1900) mm |
(1140*1000*1900) mm |
(1260*1100*1900) mm |
| Peso líquido bruto |
200 kg |
320 kg |
505 kg |
Nota:
L é o comprimento medido ((mm), a precisão mecânica do eixo Z e a precisão de foco estão fortemente relacionadas com a superfície da peça.
A ampliação é um valor aproximado, relacionado com a dimensão do monitor e a resolução.
0.5X ou 2X objetivo é opcional disponível de acordo com as necessidades.
Descrição do modelo de configuração do produto (exemplo com Vimea322):
| Categoria de produtos |
2.5D |
3D |
2.5D |
3D |
| Commodity |
2.5D Sistema automático de medição por vídeo |
Automático 3D
Sistema de medição por contacto e vídeo
|
2.5D Automático
Sistema de medição por laser e vídeo
|
3D Multissensorial Automático
Máquina de medição
|
| Modelo |
Vimea322A |
Vimea322B |
Vimea322C |
Vimea322D |
| Tipo |
A |
B |
C |
D |
| Significado |
Sensor óptico de lente zoom |

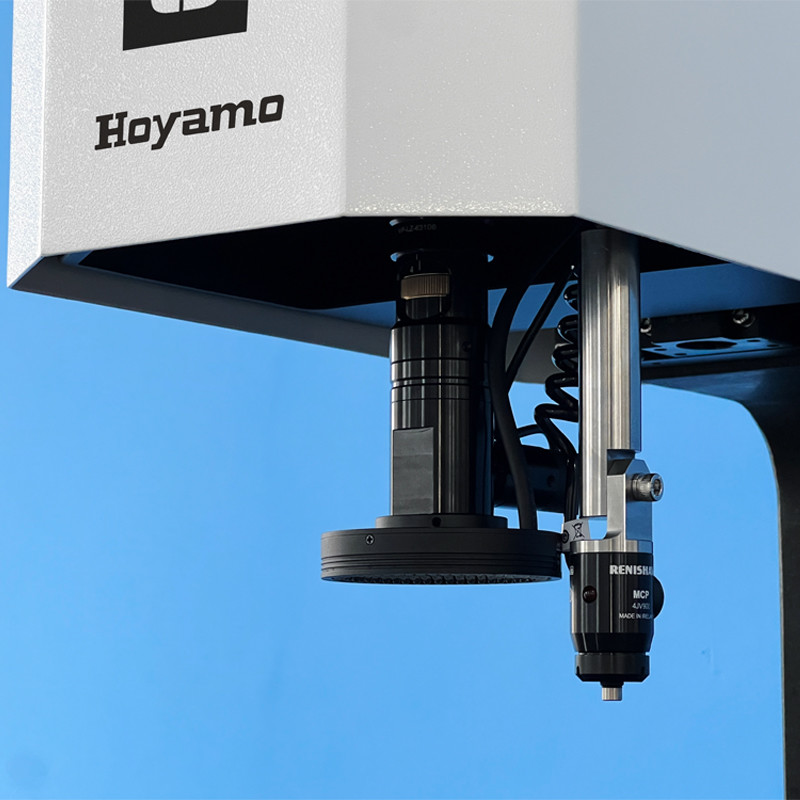

Sensor de lente zoom e sensor de sonda de contacto |
Sensor de lente zoom e sensor de laser |
Sensor de lente zoom, sensor de sonda de contacto e sensor de laser |
| Proba de contacto |
Sem |
MCP-Kit1 |
Sem |
MCP-Kit1 |
| Módulo laser |
Sem |
Sem |
Laser Omron |
Laser Omron |
| Versão de software |
iMedida4.1 |
iMedida4.2 |
- Meçura 5.0 |
- Meçura 5.1 |
Modelos e especificações do sistema de medição por vídeo automático de cantilever:
| Modelo |
Código # |
Modelo |
Código # |
Modelo |
Código # |
| Vimea322A |
524-120G |
Vimea432A |
524-120H |
Vimea542A |
524-120J |
| Vimea322B |
524-220G |
Vimea432B |
524-220H |
Vimea542B |
524-220J |
| Vimea322C |
524-320G |
Vimea432C |
524-320H |
Vimea542C |
524-320J |
| Vimea322D |
524-420G |
Vimea432D |
524-420H |
Vimea542D |
524-420J |
Sistema de medição por vídeo automático de cantilever:
| Viagens |
Modelo
|
Precisão |
Viagem no eixo X
mm
|
Viagens da YAxis
mm
|
Eixo Z - Viagem padrão
mm
|
Eixo Z Viagem máxima personalizada
mm
|
| E1x,y |
E1z |
| 300x200x200 |
Vimea322 |
2.5+L/200 |
5.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
Vimea432 |
2.5+L/200 |
5.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
Vimea542 |
2.5+L/200 |
5.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
