Teste de dureza por ultra-som de precisão Soluções de medição de dureza de bola de aço

Teste de dureza por ultra-som de precisão Soluções de medição de dureza de bola de aço

I. Exemplares de ensaio e requisitos:

Exemplos: Esfera de aço (Figura 1)

Material: aço

Tamanho da bola de aço: 11 mm

Requisitos: A dureza do produto de esferas de aço deve ser testada.

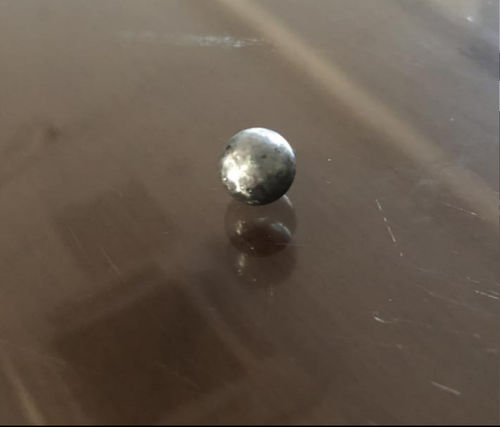

Fig.1 Desenho físico da amostra

II. DesafiosFacedido porCLicenças:

O corpo do tradicional teste de dureza Rockwell desktop é relativamente pesado, geralmente usado para medição de laboratório, a hendidura é grande após a medição,e a bola de aço não pode mais ser usada para mercadorias, e só pode ser descartado, por isso só é adequado para amostragem aleatória de testes de dureza destrutiva, e não é adequado para os utilizadores realizarem uma inspecção em grande escala da dureza das peças de trabalho no local.

Vickers teste de dureza é exigente para o operador, baixa eficiência, e não é adequado para os clientes para inspecionar produtos de alto volume.

O testador de dureza Leeb portátil utiliza o princípio de impacto Leeb para medir a dureza do produto, que tem requisitos elevados para o tamanho e o peso da peça medida,e pode medir apenas peças de grande e média dimensão (requisito teórico de 5 kg)Não pode medir peças de forma especial, peças pequenas, peças finas (incluindo galvanização, revestimento por spray, camada de nitritos, etc.).não pode medir a dureza de bolas de aço com um teste de dureza Leeb.

O gerente de qualidade do cliente estava a enfrentar o desafio da falta de equipamento de ensaio para verificar integralmente a dureza das peças de trabalho e queria encontrar uma solução eficiente,Solução de medição da dureza não destrutiva.

III. Soluções:

Com base nos desafios atuais do cliente, decidimos usar um testador de dureza ultrasônica para medir as amostras.

O tempo de medição único do verificador de dureza ultra-sônica é de cerca de 4 segundos/tempo, which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

O diâmetro de indentamento após medição pelo teste de dureza ultra-sônica é de 0,026 mm. O diâmetro de indentamento após medição pelo teste de dureza Rockwell é de 0.484 mm (ver figura 2 para a margem). Após a medição com o testador de dureza ultrasônica, não afectará a montagem e utilização subsequentes do utilizador.

O testador de dureza ultra-sônica da Sinowon Precision adota uma força de teste de carga pequena,que pode medir a dureza do cromo do rolo da bateria em lotes sem danificar a peça após a calibração, de modo a assegurar eficazmente a qualidade de produção do produto.

Figura 2.Usando o microscópio de alta definição Sinowon VM-500 para ampliar 412 vezes para observar a comparação de indentation de medição de dureza ultrasônica e diâmetro de indentation de medição de dureza de Rockwell

IV. Resultados dos ensaios:

Testamos os valores de dureza das amostras usando testadores de dureza micro, de dureza Rockwell e de dureza ultrasônica, respectivamente.

V. TesteConclusões:

Com base na análise dos dados acima referidos, são tiradas as seguintes conclusões:

O testador de dureza ultra-sônica SU-300 pode verificar completamente a dureza de amostras de bolas de aço e detectar rapidamente produtos que não atendam ao padrão de dureza.

Teste de dureza ultrasônica tem as vantagens de alta velocidade, portabilidade e alta precisão.e peças de trabalho que não possam ser testadas por um testador de dureza BenchtopPode ser utilizado para a inspecção de dureza no local de grandes quantidades de peças de trabalho acabadas, e não há necessidade de se preocupar com o problema do desmantelamento do produto após o teste de dureza.

O testador de dureza ultra-sônica usa uma pequena força de teste de carga para medir peças de trabalho mais finas que o testador de dureza Leeb não pode medir, como placas finas, tubos de parede fina, camadas de galvanização,Revestimentos por pulverizaçãoNo entanto, a duração da superfície da peça de trabalho não pode ser alterada, pois não se verificam indentidades visíveis na superfície da peça de trabalho após o ensaio.é ideal para utilizadores de ponta que não necessitam de danos à superfície do produto, e pode realizar medições de dureza sem danificar o produto acabado.

Com software de processamento de dados SPC, suporta dados on-line e dados históricos para receber estatísticas, dados de medição visualizados, exibição de ícones intuitiva, pode definir limites superiores e inferiores,realçar anormalidades, suportar relatórios de poupança e exportação e dados de ensaio podem ser rastreados.

O testador de dureza ultrasônica da série Sinowon Precision SU-300 fornece uma solução eficiente de teste de dureza no local para a produção industrial moderna.Ao mesmo tempo em que melhoram o controlo da qualidade da empresa, reduz as perdas da empresa e aumenta os lucros da empresa.

VI. Recomendações de marca:

Dongguan Sinowon Precision Instrument Co., Ltd é uma empresa de alta tecnologia, uma empresa de formulação padrão nacional para testadores de dureza ultrasônica,um líder na indústria de testes de dureza ultrasônica, e uma empresa líder na exportação de testadores de dureza ultrasônica. Com 300 pontos de venda de serviços na China, é a primeira marca para os usuários comprar testadores de dureza ultrasônica.
