Teste de dureza por ultra-som de precisão Soluções de medição de tubos de aço inoxidável

Teste de dureza por ultra-som de precisão Soluções de medição de tubos de aço inoxidável

I. TesteSexemplares eREquilíbrio:

Peça de trabalho: tubo de aço inoxidável (Fig. 1).

Diâmetro do produto: 10-20 mm

Requisito de dureza de medição 130~220HV

Requisitos de ensaio: inspecção completa em linha

Instrumento utilizado: Teste de dureza por ultra-som SU-400M (sonda 3N motorizada)

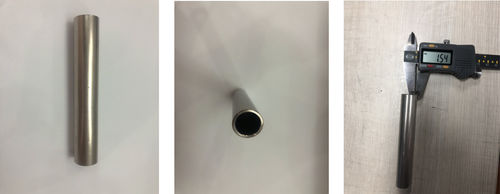

Fig. 1. Desenho físico do espécime

II. CorrentePNão.Ppomadas:

1Teste de dureza Rockwell, Teste de dureza Brinell, Teste de dureza Vickers, baixa eficiência de medição.

2O testador de dureza Leeb portátil utiliza o princípio de impacto Leeb para medir a dureza do produto, que tem elevados requisitos para o tamanho e o peso da peça medida,e pode medir apenas peças de grande e média dimensão (requisito teórico de 5 kg)Não pode medir peças de forma especial, peças pequenas, peças finas (incluindo galvanização, revestimento por spray, camada de nitritos, etc.).Não é possível testar a dureza do cromo dos rolos com dureza de Leeb..

O testador de dureza ultra-sônica da Sinowon Precision adota uma força de teste de carga pequena,que pode efectuar uma inspecção completa não destrutiva da dureza dos tubos de aço inoxidável sem danificar a peça após calibração, assegurando eficazmente a qualidade da produção dos produtos.

Os clientes também queriam encontrar um método eficiente e não destrutivo de medição da dureza para medição e triagem rápidas.

III. Soluções:

Com base nos pontos de dor de medição atuais, decidimos usar um teste de dureza ultra-sônica para medir a amostra.

Como o tempo de uma única medição do teste de dureza ultrasônica é de cerca de 6 segundos/tempo, a eficiência é aumentada em 17 vezes em comparação com o teste de dureza Rockwell desktop.E o diâmetro de indentation após a medição pelo teste de dureza ultra-sônica é 0.026 mm, e o diâmetro de indentamento após medição pelo testador de dureza Rockwell é de 0,484 mm (ver figura 2 para indentamento).não afeta a montagem e utilização subsequentes do utilizador.

Figura 2.Usando o microscópio de alta definição Sinowon VM-500 para ampliar 412 vezes para observar a comparação de indentation de medição de dureza ultrasônica e diâmetro de indentation de medição de dureza de Rockwell

IV. Comparação deTEstReults comMMicrohardnessTéster eUUltrassonicidadeHardênciaTEster.

Teste de dureza Micro Vickers (força de ensaio 300 gf)

Teste de dureza por ultra-som SU-400M(força de ensaio 300 gf)

Nota: Os valores indicados em vermelho são os valores máximos e mínimos da mesma amostra medidos 5 vezes.

Imagem de medição de campo do teste de dureza Micro Vickers:

Imagens de medição de campo do teste de dureza por ultra-som:

V. Conclusão do ensaio:

Com base na análise dos dados acima referidos, são tiradas as seguintes conclusões:

Os testadores de dureza por ultra-som são fáceis de operar e altamente confiáveis, permitindo medições precisas de dureza.

O testador de dureza ultrasônica possui as características de portabilidade, alta eficiência, alta precisão e não destrutividade.Ele pode resolver muitos problemas de dureza da peça de trabalho que não podem ser testados por desktop e Leeb teste de dureza, e fornece um método eficiente de ensaio de dureza no local para a produção industrial moderna.

O uso de testador de dureza ultrassônica não só melhora o controle de qualidade da empresa, mas também reduz a perda da empresa e aumenta o lucro da empresa.
