Teste de dureza ultra-sônica de precisão Bateria de nova energia

I. TesteSexemplares eREquilíbrio:

Peça de trabalho: rolo de peça de poste de bateria de nova energia (Fig. 1).

Diâmetro do produto: 800 mm

Espessura do revestimento por cromo: revestimento 200 μm

Duração: Ra 0,006um

Desvio circular: 2um

Requisitos de medição: medir a dureza do cromo do rolo da peça do poste da bateria

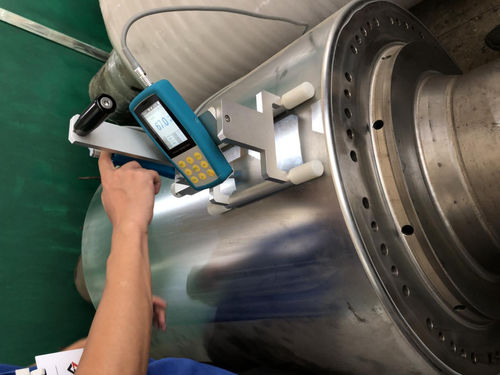

Instrumento utilizado: Teste de dureza do rolo SU-300M

Fig. 1. Rolos de pedaços de pilares

II. Desafios dos clientes:

1. Teste de dureza Rockwell, Teste de dureza Brinell, Teste de dureza Vickers, o produto é muito grande para medir diretamente. É necessário medir o produto após o corte, o que é ineficiente,e o produto só pode ser descartado após detecçãoNa prática, este método de ensaio não é adequado para a inspecção de lotes.

2O testador de dureza Leeb portátil utiliza o princípio de impacto Leeb para medir a dureza do produto, que tem elevados requisitos para o tamanho e o peso da peça medida,e pode medir apenas peças de grande e média dimensão (requisito teórico de 5 kg)Não pode medir peças de forma especial, peças pequenas, peças finas (incluindo galvanização, revestimento por spray, camada de nitritos, etc.).Não é possível testar a dureza do cromo dos rolos com dureza de Leeb..

O responsável pela qualidade do cliente tinha de enfrentar o desafio de não dispor dos equipamentos de ensaio necessários para controlar a dureza do cromo dos rolos e queria encontrar um sistema de ensaio eficiente,Solução de medição da dureza não destrutiva.

III. Soluções:

Com base nos desafios atuais do cliente, decidimos usar um testador de dureza ultrasônica para medir a amostra.

O tempo de medição único do verificador de dureza ultra-sônica é de cerca de 4 segundos/tempo, which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

O diâmetro de indentamento após medição pelo teste de dureza ultra-sônica é de 0,026 mm. O diâmetro de indentamento após medição pelo teste de dureza Rockwell é de 0.484 mm (ver figura 2 para a margem). Após a medição com o testador de dureza ultrasônica, não afectará a montagem e utilização subsequentes do utilizador.

O testador de dureza ultra-sônica da Sinowon Precision adota uma força de teste de carga pequena,que pode medir a dureza do cromo do rolo da bateria em lotes sem danificar a peça após a calibração, de modo a assegurar eficazmente a qualidade de produção do produto.

Figura 2.Usando o microscópio de alta definição Sinowon VM-500 para ampliar 412 vezes para observar a comparação de indentation de medição de dureza ultrasônica e diâmetro de indentation de medição de dureza de Rockwell

IV. EnsaioR- O que é?

Estatísticas e análise dos dados medidos por um testador de dureza por ultra-som em amostras de rolos.

Nota: Os valores indicados em vermelho são os valores máximos e mínimos da mesma amostra medidos 6 vezes.

O tempo de teste é de cerca de 4 segundos, veja o vídeo de teste para mais detalhes.

V. TestePInfecções

VI. EnsaioCConclusões:

Com base na análise dos dados acima referidos, são tiradas as seguintes conclusões:

O testador de dureza ultra-sônica é simples de operar, tem uma elevada estabilidade e só precisa preparar uma amostra de tratamento de superfície do mesmo material do produto testado,que pode obter uma medição precisa da dureza.

Teste de dureza ultrasônica tem as vantagens de velocidade rápida, portabilidade, alta precisão, etc., que pode resolver muitas peças de trabalho irregulares e grandes,e peças de trabalho que não possam ser testadas por um testador de dureza de computadorPode ser utilizado para inspecção de dureza no local de grandes quantidades de peças de trabalho acabadas, e não há necessidade de se preocupar com o problema de sucata do produto após o teste de dureza.

O testador de dureza ultra-sônica usa uma pequena força de teste de carga para medir peças de trabalho mais finas que o testador de dureza Leeb não pode medir, como placas finas, tubos de parede fina, camadas de galvanização,Revestimentos por pulverizaçãoNo entanto, a duração da superfície da peça de trabalho não pode ser alterada, pois não se verificam indentidades visíveis na superfície da peça de trabalho após o ensaio.é ideal para utilizadores de ponta que não necessitam de danos à superfície do produto, e pode realizar medições de dureza sem danificar o produto acabado.

Com software de processamento de dados SPC, suporta dados on-line e dados históricos para receber estatísticas, dados de medição visualizados, exibição de ícones intuitiva, pode definir limites superiores e inferiores,realçar anormalidades, suportar relatórios de poupança e exportação e dados de ensaio podem ser rastreados.

O testador de dureza ultrasônica da série Sinowon Precision SU-300 fornece uma solução eficiente de teste de dureza no local para a produção industrial moderna.Ao mesmo tempo em que melhoram o controlo da qualidade da empresa, reduz as perdas da empresa e aumenta os lucros da empresa.

Os seguintes parâmetros podem ser medidos com o [detetor de dureza ultrassônica motorizado SU-300M com suporte especial para rolos de sonda motorizados]:

1. Avaliação da qualidade do material: a medição da dureza pode ajudar a avaliar a qualidade do material dos rolos.com melhor resistência ao desgaste e durabilidade.

2. Avaliação do desempenho do rolo: Medição da dureza do rolo permite avaliar as suas características de desempenho, tais como a sua capacidade de resistir a altas pressões e cargas pesadas.Quanto maior a dureza, quanto mais o rolo é geralmente capaz de suportar maiores pressões e cargas.

3. Inspecção da qualidade do revestimento cromado: O revestimento cromado é um revestimento protetor comumente utilizado, que pode fornecer resistência ao desgaste e resistência à corrosão na superfície do rolo.Medição da dureza do revestimento cromado, a sua qualidade e espessura podem ser avaliadas para assegurar que tem propriedades de protecção adequadas.

4Controle de qualidade: a medição da dureza é uma parte importante do controlo de qualidade, que pode ser utilizada para assegurar a consistência e a normalização no processo de fabrico de rolos.Medindo regularmente a dureza, quaisquer rolos não conformes podem ser detectados e podem ser tomadas medidas adequadas para os reparar ou substituí-los
