Os resultados dos testes de dureza podem refletir as diferenças na composição química, microestrutura e processo de tratamento dos materiais sob certas condições. Portanto, o teste de dureza é o método de teste mais comumente usado, mais rápido e mais econômico em testes de propriedades mecânicas.

I. Dureza Dificuldade em edição de ureza de GDificuldade em etal VI. Marca edondo rande Pipa ittings (fig. 1).

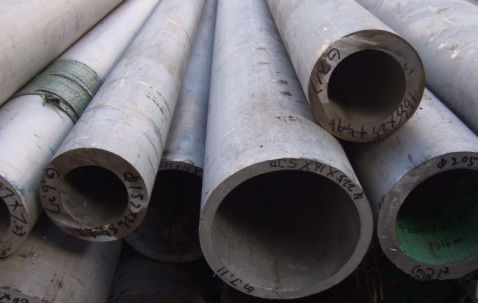

Fig. 1: Conexões de tubos metálicos grandes

Os métodos de teste comumente usados ​​incluem testador de dureza Brinell, testador de dureza Rockwell e testador de dureza Vickers.

Os métodos de teste de dureza portáteis comumente usados ​​incluem testador de dureza Leeb, testador de dureza ultrassônico, etc.

O testador de dureza Brinell e o testador de dureza Rockwell usam o método de teste de dureza macroscópica. O valor de dureza Brinell é a força de detecção dividida pela área da superfície esférica da indentação, e o testador de dureza Rockwell é o incremento residual da profundidade da indentação. O valor de dureza Vickers é a força de detecção dividida pela área da superfície da indentação.

A dureza Brinell e Rockwell são medidas por pressão macroscópica, grande diâmetro da esfera do indentador e grande diâmetro da indentação (Fig. 2). Vickers tem altos requisitos para o nível de operação do operador e longo tempo de operação. Portanto, o testador de dureza de mesa é adequado para inspeção em lote, inspeção no local de peças grandes e testes não destrutivos.

Em 1961, o Dr. Claus Kleesattel inventou o método UCI (impedância de contato ultrassônico). Devido às suas vantagens de fácil portabilidade, velocidade de medição rápida, não destrutividade e ampla gama de aplicações, tem sido amplamente utilizado nas últimas décadas e se tornou um dos métodos de teste de dureza importantes e confiáveis.

Figura 2. Usando o microscópio de alta definição Sinowon VM-500 para ampliar 412 vezes para observar a comparação da indentação de medição de dureza ultrassônica e o diâmetro da indentação de medição de dureza Rockwell

(O diâmetro da indentação do testador de dureza ultrassônico é 0,026 mm, e o diâmetro da indentação do testador de dureza Rockwell é 0,484 mm)

IIIIIUltrassônico edir a ureza Testador Princípio rande F

uncionamento

A impedância de contato ultrassônico é um método de indentação dinâmica que não mede as indentações diretamente. Uma haste vibratória com um indentador específico (indentador de diamante piramidal quadrangular regular) na extremidade é estimulada a realizar vibração ultrassônica longitudinal. Ao pressionar o indentador na superfície de teste com uma determinada força de teste, a vibração longitudinal da haste vibratória será impedida e a frequência ressonante mudará. A quantidade de mudança é uma função da área da superfície da indentação e do módulo de elasticidade efetivo do sistema, e o valor de dureza é obtido a partir da quantidade de mudança de frequência.III. Dificuldade em Medir a Dureza de Grande Pipa F

ittings

Devido ao seu peso, o testador de dureza de mesa só pode ser usado em um local fixo em um laboratório ou oficina. Existem muitos tipos de grandes conexões de tubos que precisam ser medidas. A peça de trabalho é grande, e o uso da medição de dureza de mesa precisa ser cortado antes de usar a medição do testador de dureza de mesa, a eficiência da detecção é baixa, e o produto só pode ser descartado após o teste. Portanto, é adequado apenas para teste destrutivo de amostragem aleatória de dureza, e não é adequado para os usuários conduzirem inspeção de dureza em larga escala de peças de trabalho no local.

A medição Leeb portátil começou a ser usada na tecnologia de medição de dureza em 1978. O testador de dureza Leeb usa o princípio de impacto para calcular o valor de dureza pela razão da velocidade do rebote para a velocidade do impacto. Como o testador de dureza Leeb tem altos requisitos para o tamanho, peso e rugosidade da peça de trabalho medida, e a indentação é óbvia após a medição, não é adequado para inspeção completa do produto. IV.Comparado com os testadores de dureza de mesa

tradicionais, os testadores de dureza ultrassônicos têm as seguintes vantagens:

A velocidade de detecção é rápida e a eficiência é alta.

O testador de dureza Rockwell tradicional, o testador de dureza Brinell e o testador de dureza Vickers precisam carregar um determinado valor de força na peça de trabalho e, em seguida, descarregar e medir a profundidade da indentação, diâmetro e diagonal da peça de trabalho após o carregamento, e leva cerca de 30 a 50 segundos para testar uma peça de trabalho.

O testador de dureza ultrassônico adota o método de medição eletrônica, e o sensor da sonda ultrassônica mede através da mudança da frequência ultrassônica, e leva apenas 3 a 5 segundos para testar uma peça de trabalho, o que melhora muito a eficiência do trabalho.

Fácil de transportar e medir no local

Para usar um testador de dureza Rockwell, testador de dureza Brinell e testador de dureza Vickers para detectar a dureza, é necessário cortar a peça de trabalho em pequenas partes antes do teste.

O testador de dureza ultrassônico é pequeno em tamanho, pode ser usado para testes de dureza sem danificar a peça de trabalho, e é adequado para testes de dureza no local de peças de trabalho grandes ou de formato especial, e é amplamente utilizado em aviação, aeroespacial, indústria, etc.

Teste não destrutivo de peças de trabalho

As medições tradicionais Tynell Rockwell e Brinell usam métodos de medição macroscópicos para indentar grandes. Os testadores de dureza ultrassônicos usam uma sonda ultrassônica de baixa carga que não deixa indentações visíveis após a medição, pois é adequado para usuários que exigem testes não destrutivos de superfície alta.

Alta precisão e boa estabilidade

A comparação dos resultados do testador de dureza ultrassônico e do testador de dureza de dimensão aparente para a mesma peça de trabalho é mostrada (Tabela 1).

4

Tabela 1. Comparação dos resultados do testador de dureza ultrassônico e do testador de dureza de dimensão aparente para medir a mesma peça de trabalhoV. Teste

Conclusões:

Através da comparação dos resultados acima, o testador de dureza ultrassônico tem maior repetibilidade, melhor precisão e estabilidade.

O testador de dureza ultrassônico SU-300H pode detectar diretamente a dureza de grandes conexões de tubos redondos metálicos e rapidamente selecionar produtos que não atendem ao padrão de dureza.

O testador de dureza ultrassônico tem as vantagens de velocidade rápida, fácil de transportar e alta precisão. Ele pode resolver muitas peças de trabalho irregulares, grandes e peças de trabalho que não podem ser testadas pelo testador de dureza de mesa, e também pode ser usado para inspeção de dureza no local de grandes quantidades de peças de trabalho acabadas, e não há necessidade de se preocupar com o problema de sucata do produto após o teste de dureza.

O testador de dureza ultrassônico usa uma pequena força de teste de carga para medir peças de trabalho mais finas que o testador de dureza Leeb não pode medir, como placas finas, tubos de paredes finas, camadas de galvanoplastia, revestimentos por spray, superfícies de nitretação, superfícies carburadas e outras durezas de superfície. Nenhuma indentação visível é deixada na superfície da peça de trabalho após o teste. Portanto, é ideal para usuários de ponta que não exigem danos à superfície do produto e podem realizar a medição de dureza sem danificar o produto acabado.

Com o software de processamento de dados SPC, ele suporta dados online e dados históricos para receber estatísticas, dados de medição visualizados, exibição de ícones intuitivos, pode definir limites superiores e inferiores, destacar anomalias, suportar salvar e exportar relatórios, e os dados de teste podem ser rastreados.

O testador de dureza ultrassônico da série Sinowon Precision SU-300 fornece uma solução eficiente de teste de dureza no local para a produção industrial moderna. Ao melhorar o controle de qualidade da empresa, reduz a perda da empresa e aumenta o lucro da empresa.VI. Marca R
