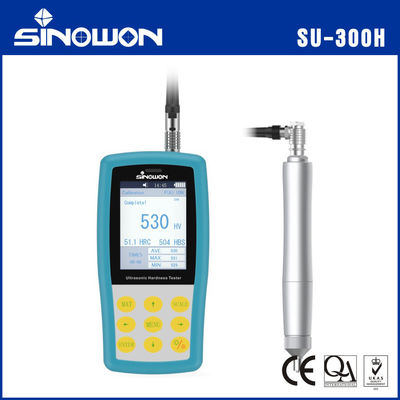

Teste de dureza ultra-sônica manualSu-300H
SU-300H Introdução:
● O Tester de Dureza Ultrassônica Manual SU-300H é um durômetro portátil clássico fabricado pelo grupo Sinowon.Aplica método de impedância de contato ultrasônico para fazer testes de dureza no local ou no laboratório.
● SU-300H é um durômetro NDT devido à indentidade de contato é muito pequeno para observar, é uma das excelentes soluções para testar a dureza de produtos acabados, tais como, o molde, engrenagem, eixo, haste,parafuso, trilhos, etc.
● O SU-300H não só pode trabalhar com as sondas manuais, mas também pode trabalhar com as sondas motorizadas, o que é capaz de atender às diferentes aplicações à luz de diferentes condições de rugosidade da superfície.
● SU-300Hconforme o padrão ASTM A1038-2005, padrão DIN DIN50159-1-2008 e padrão nacional da China GB/T 34205-2017.
Características destacadas:
● Perfeita precisão ± 3% HV, ± 1,5HR, ± 3% HB.
● Introdução por microscópio? Somente um microscópio de alta potência pode observar a introdução.
● Medição rápida Resultado em 2 segundos.
● Grande ecrã LCD•Mostra directa do resultado da medição, contagem de vezes, máximo, mínimo, média e desvio.
● Operação amigável
● Garantia prometida2 anos de garantia para a unidade principal (excluindo a sonda).
● Armazenamento de massa Salvar dados de medição de 1000 grupos.
● Calibração simples Salvar dados de calibração de 20 grupos para invocação, melhorar a eficiência da calibração.
Especificações:
| Commodity |
Teste de dureza ultra-sônica manual |
| Modelo |
Su-300H |
| Código # |
882-141H |
| Proba opcional |
Proba manual:10N,20N,49N,98N; Proba motorizada:3N,5N,8N,10N |
| Distância de medição (DIN) |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
|
Medição
Precisão ((%)
|
Balanças |
< 250 HV |
250 a 500HV |
500 a 800 Hv |
> 800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Escalas de dureza |
Vickers (HV); Rockwell C ((HRC); Rockwell A ((HRA); Rockwell B ((HRB);Brinell ((HB) |
| LCD |
Ecrã de cores |
| Exibição de dados |
Força de carga, tempos de ensaio, resultado do ensaio, média,
Escala máxima, mínima, desvio e conversão.
|
| Língua |
Chinês, Inglês, Alemão, Português, Turco |
| Saída de dados |
RS232 Hyper Terminal/Impressora Bluetooth |
| Imprimir |
Bluetooth |
| Armazenamento de dados |
Para salvar 1000 grupos de dados de medição e 20 grupos de dados de calibração |
| Introdução de palavras |
Letras e números |
| Ambiente de trabalho |
Temperatura: -10°C a 50°C; Umidade 30%-80% R.H. |
| Voltagem da bateria |
Bateria de lítio recarregável; Voltagem:4.2V, 3200mAh |
| Voltagem do carregador |
AC220V/50Hz, 110V/60Hz |
| Unidade principal Dimensão e peso |
Dimensões da unidade principal: 160 x 80 x 30 mm (L x Largura x H); Proba manual: Φ22 × 153 mm; Peso (sem sonda): 0,5 kg |
| Dimensão e peso da embalagem |
Dimensões da embalagem: 320 x 430 x 155 mm (L x Largura x altura); Peso da embalagem (entrega padrão):40,3 kg |

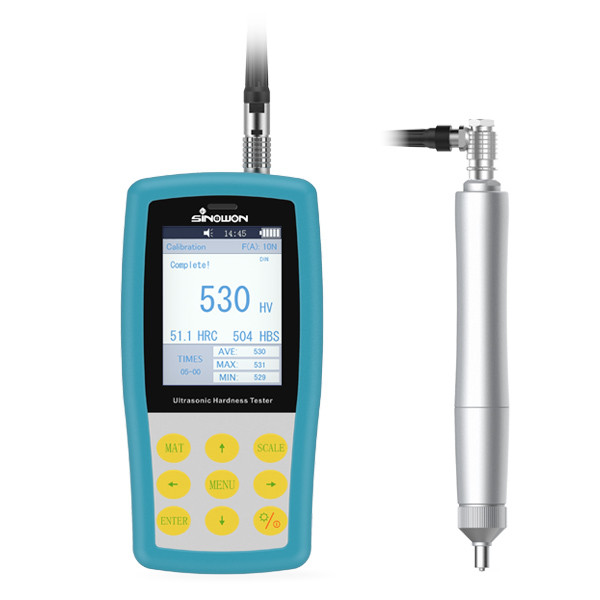

Teste de dureza ultrasônica sonda manual
Características:
● Introdução da mais recente tecnologia de sensores ultrassônicos
● Obtenha o valor preciso da dureza sem dispositivos auxiliares
● Suporte à medição rápida a 360°
● Excelente projeto de engenharia humana, fácil de segurar
● Dimensão e peso adequados da sonda, conveniente de controlar
● Medição rápida e precisa da borda e da posição fixa da amostra
● Micro-indicação, não destrutiva para a amostra
Especificações manuais da sonda:
| Tipo de sonda |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Código # |
882-311 |
882-321 |
882-331 |
882-341 |
| Observação |
Opcional |
Padrão |
Opcional |
Opcional |
| Força de carga |
10N |
20N |
50N |
98N |
| Diâmetro |
21 mm |
21 mm |
21 mm |
21 mm |
| Duração |
154 mm |
154 mm |
154 mm |
154 mm |
| Diâmetro da haste oscilante |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Roughness da superfície de medição |
Ra< 3,2um |
Ra< 5um |
Ra<10um |
Ra<15um |
| Peso mínimo do material de ensaio |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Espessura mínima do material de ensaio |
2 mm |
2 mm |
2 mm |
2 mm |

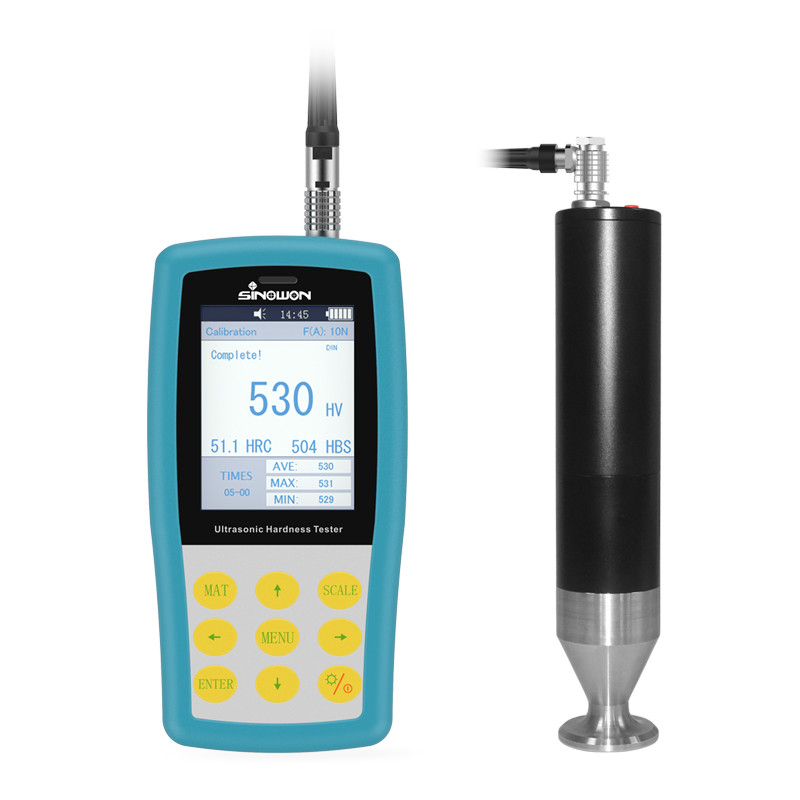

Teste de dureza por ultra-som Proba motorizada:
Características:
● Introdução da mais recente tecnologia de sensores ultrassônicos
● Obtenha o valor preciso da dureza sem dispositivos auxiliares
● Excelente projeto de engenharia humana, fácil de segurar
● Medição rápida e precisa da borda e da posição fixa da amostra
● Microrredes, não destrutivas para o espécime
● Controle motorizado, uma chave de medição rápida
● Elimine o erro de aperto de mão por sonda manual, maior precisão e repetibilidade
● Mais adequado para peças finas, dureza da camada de revestimento
Especificações da sonda motorizada:
| Tipo de sonda |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Código # |
882 a 221 |
882 a 231 |
882 a 241 |
882 a 251 |
882 a 216 |
| Observação |
Opcional |
Opcional |
Opcional |
Opcional |
Opcional |
| Força de carga |
3N |
5N |
8N |
10N |
20N |
| Diâmetro |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Duração |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Diâmetro da haste oscilante |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
| Peso mínimo do material de ensaio |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Espessura mínima do material de ensaio |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Aplicação do Tester de Dureza Dinâmica Universal Portátil:
● Medição da dureza da borda da flange e da estampação da raiz da engrenagem, do molde, da chapa, da superfície endurecida do dente e do sulco da engrenagem e da parte cônica;
● Medição da dureza do eixo, do tubo de parede fina e do recipiente;
● Medição da dureza das rodas e do rotor da turbina;
● Medição da dureza da lâmina de corte;
● Medição da dureza das peças de solda;
● Medição de uma certa profundidade de abertura, dentura profunda, marca convexa maior radiano, plano irregular;
● Medição da dureza da maioria dos metais ferrosos, metais não ferrosos e outras ligas na produção industrial.
