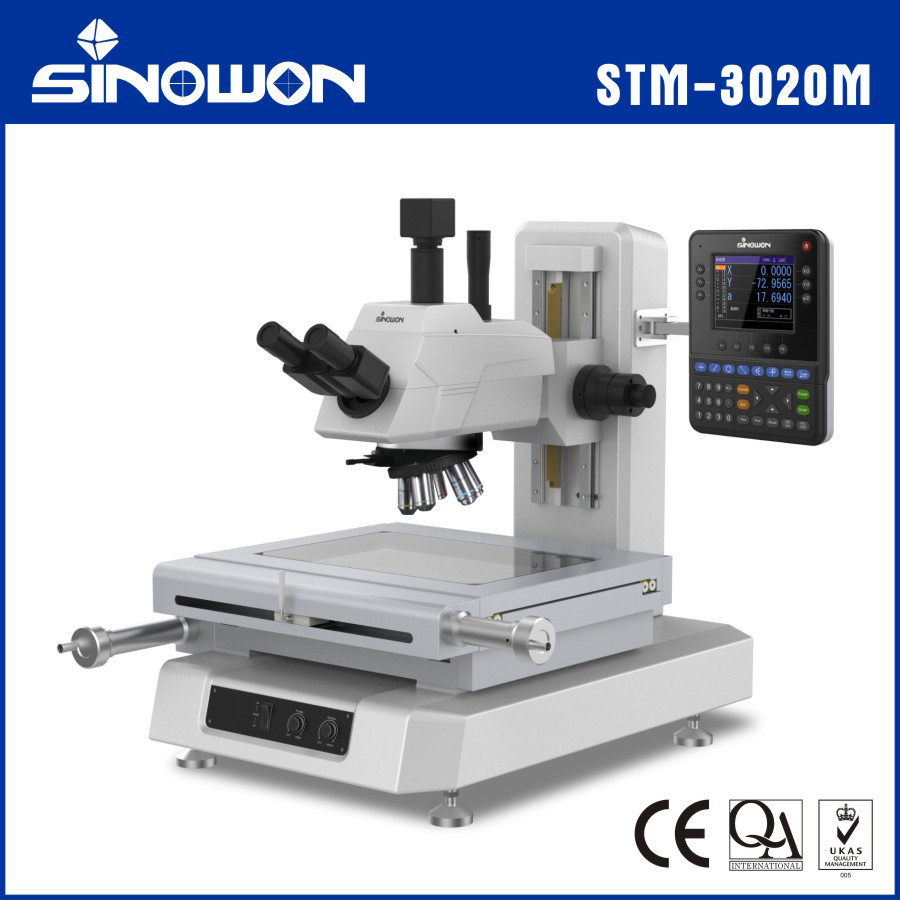

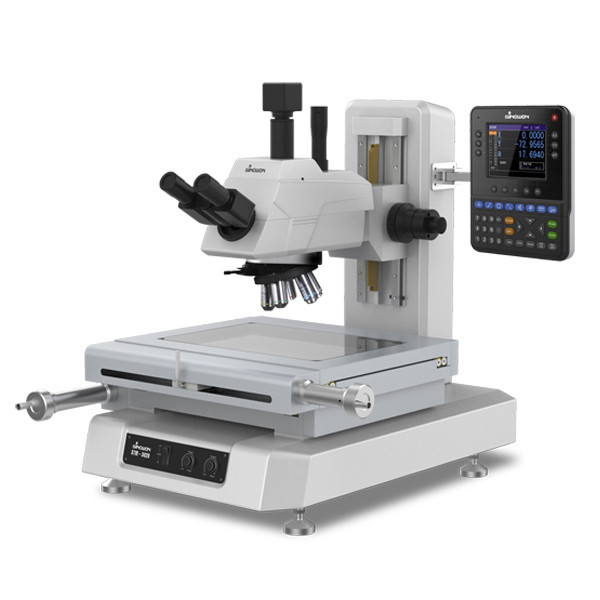

Microscópio de medição STM-3020M
Características:
● Observação de campo brilhante, imagem clara e com menos brilho, campo de visão amplo.
● Objetivos de longa distância de trabalho, com aumento óptico de até 1000x.
● Diafragmas de abertura no sistema de iluminação transmitida e refletida como característica padrão.
● O sistema de libertação rápida, que é especialmente útil em medições de longo curso.
● Focalizar e medir usando o punho de movimento fino/grosso com as garras de grande porte em ambos os lados da coluna.
● Os interruptores zero-set (eixo X e eixo Y) também estão localizados perto das alças de alimentação do palco.
● Disponível com a Unidade de Visão para atualização para um sistema de medição da visão.
Aplicação:
É amplamente utilizado na indústria mecânica, contadora, eletrônica e leve; universidade, instituto e departamento de metrologia.O microscópio de ferramentas digitais pode detectar a dimensão do contorno e a forma da superfície da variedade de peças de trabalho complexas, tais como modelos, peças de perfurar, camas, fios, engrenagens, máquinas de moldagem.
Especificações:
| Modelo de microscópio |
STM-2015M |
STM-3020M |
| Código # |
532 a 180 |
532-190 |
| Viagem no eixo X/Y |
200x150 mm |
300x200 mm |
| Resolução de escala |
0.0001 mm |
| Precisão de medição do estágio XY a 20oC. |
(2+L/200) μm L: comprimento de medição |
| Imagem de observação |
Imagem de frente (Imagem Ereta está disponível) |
| Tubos de óculos |
Óculos de prisma: WF10/20 |
| Lente de objetivo |
Entrega padrão: 5x, 10x, 20x, 50x; opcional: 100x |
| Iluminação de contorno |
LED ajustável |
| Iluminação superficial |
LED ajustável |
| Distância de deslocamento do eixo Z |
Desvio de foco padrão: 150 mm, 200 mm é opcional |
| Focagem no eixo Z |
Foco manual (grosso/finíssimo) |
| Função flutuante de estágio XY |
Mecanismo de liberação rápida |
| Função da unidade de exibição |
Configuração zero, comutação de direção, saída de dados via RS-232 |
| Fornecimento de energia |
AC220/50HZ; AC110V/60Hz |
| Acessórios opcionais |
Tabela rotativa de alta precisão RT4 ((D:165mm), RT5 ((262mm) |
|
Leitura digital DP400
|
| Software de medição rápida QM2.0 |
| Adaptador CCD e câmara CCD |
Especificação óptica:
|
Nome
|
Objectivo |
Óculos WF10/22 |
| - Não. |
W.D. ((mm) |
f ((mm) |
R(um) |
±▽p(um) |
Magnificação |
Campo de visão ((mm) |
| 5x |
0.15 |
11.6 |
40 |
2.1 |
16.3 |
50x |
¢ 4.4 |
| 10x |
0.3 |
6.3 |
20 |
0.9 |
3.1 |
100x |
¢ 2.2 |
| 20x |
0.4 |
10.3 |
10 |
0.69 |
1.8 |
200x |
¢1.1 |
| 50x |
0.8 |
2 |
4 |
0.34 |
0.4 |
500x |
¢ 0.44 |
| 100x |
0.8 |
1.96 |
2 |
0.34 |
0.2 |
1000x |
¢ 0.22 |
Ecrã de cores com leitura digital multifunção DP400
Características:
● 5.6"Ecrã colorido e botão de toque de silicone selado, com informações completas, operação fácil, longa vida útil;
● Salvar 100 elementos de imagem permanentes, pode definir e salvar a data atual;
● Medição multifunção: ponto, linha, círculo, ângulo, distância, retangular, fio de parafuso, elipse, ranhura, arredondamento, pré-configuração, construção, etc.;
● Função de contagem da direcção adversa ou oposta, valor 1/2, ponto médio, função de permissão, função de chamada, função REC (registro) e medição do ciclo;
● A secção e a compensação linear estão disponíveis para 3 eixos, garantindo altamente a precisão da medição;
● Pode conectar interruptor de pé, impressora, detecção de borda óptica e outras ferramentas de medição auxiliares múltiplas;
● Com sistema polar e de coordenadas, e pode exibir milímetros e polegadas, e pode mudar facilmente;
● Com função de permissão de senha independente, para evitar a possibilidade de desvio de dados por operação incorreta, também pode alterar a configuração original por permissão de senha;
● Suporte para vários idiomas: chinês, inglês e outros idiomas.
Especificações:
| Modelo |
DP400 |
| Código # |
510-340 |
| Língua |
Chinês simples, chinês complicado, português, alemão e inglês, etc. |
| Tamanho da tela LCD |
115 mm × 85 mm |
| Resolução da tela LCD |
640*480 |
| Faixa de exibição digital |
8 dígitos ((Com ponto decimal) |
| Eixo de exibição |
3 eixos (X,Y,Z/Q) |
| Modelo de exibição Z/Q |
Comprimento ou ângulo |
| Modelo de exibição de ângulo |
Grau, Minutos e Segundo ou Grau |
| Sinais de escala linear |
TTL onda quadrada ou onda senoidal AC de duas diferenças de ângulo de fase de 90 °, capacidade de acionamento superior a 10 MA |
| Resolução em escala linear |
0.1 um,0.2um,0.5mm, 1mm,2mm,5mm |
| Taxa de Baud |
4800,9600,14400,19200,38400,57600 |
| Porta de saída de dados |
RS232,DB-9 Interface dos pais |
| Operação teclado |
teclado de silicone de toque selado |
| Porto de expansão |
Interruptor de pé, impressora, localizador de bordas ópticas, etc. |
| Fonte de alimentação de entrada |
AC90V-240V,15W |
| Ambiente da operação |
Temperatura de funcionamento: 0 °C-40 °C;Temperatura de armazenamento:-10 °C-60 °C;Umidade relativa:<90%RH |
