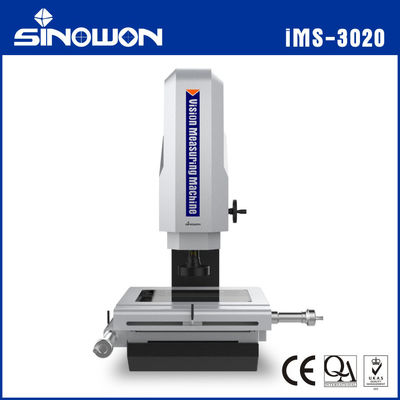

Name: Máquina de medição da visão do CNC da elevada precisão
Brand: Hoyamo and Sinowon Inc
SKU: IMS-3020A
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Código #: 521-120G

Bancos de trabalho de mármore: (458*358) mm

Bancos de trabalho de vidro: (356*248) mm

Viagem no eixo X/Y: (300*200) mm

Viagem no eixo Z: Viagem efetiva 200 mm

Resolução dos eixos X/Y/Z: 0.5um

Pedestal e suportes: Granito de alta precisão

XY aixs Precisão de medição: ≤2,5+L/200 ((um)

Precisão de medição Zais: ≤ 5+L/200 ((um)

Repartição de precisão: 2um

Software de medição: iMedidas

Dimensão (WxDxH): (838*667*1000) mm

Peso líquido: 185 kg

Destacar:

Máquina de medição de visão CNC manual

Máquina de medição da visão do CNC da elevada precisão

Informação básica

Lugar de origem: Jiangmen, China

Marca: SINOWON

Certificação: CE/ROHS

Número do modelo: IMS-3020A

Documento: D4 Sinowon iVision Series H...a1.pdf

Condições de Pagamento e Envio

Detalhes da embalagem: De madeira contraplacada

Tempo de entrega: 15 dias úteis

Habilidade da fonte: 100 conjuntos/mês

Galeria

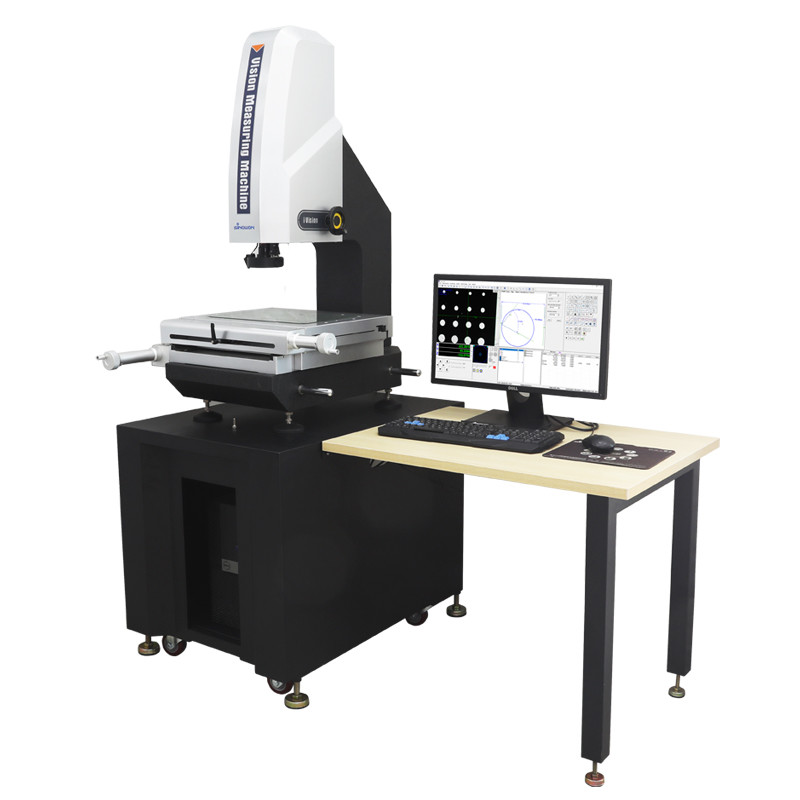

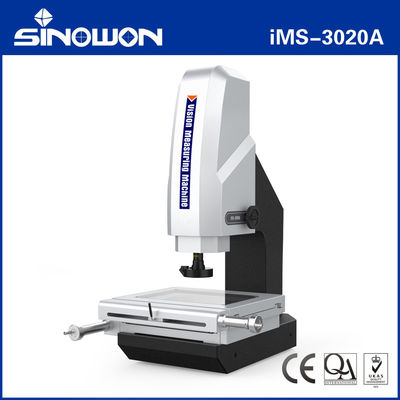

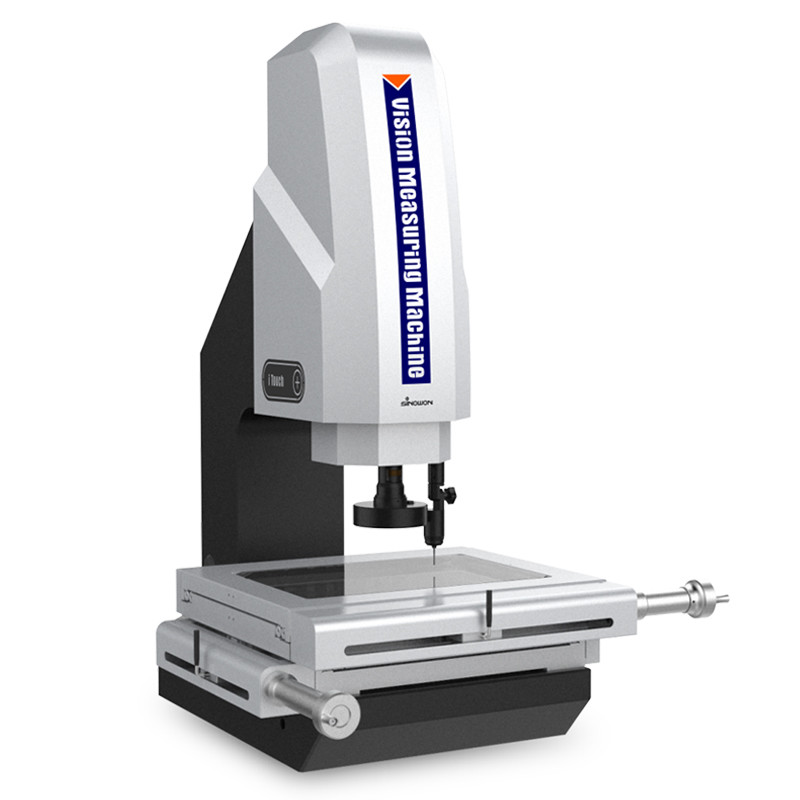

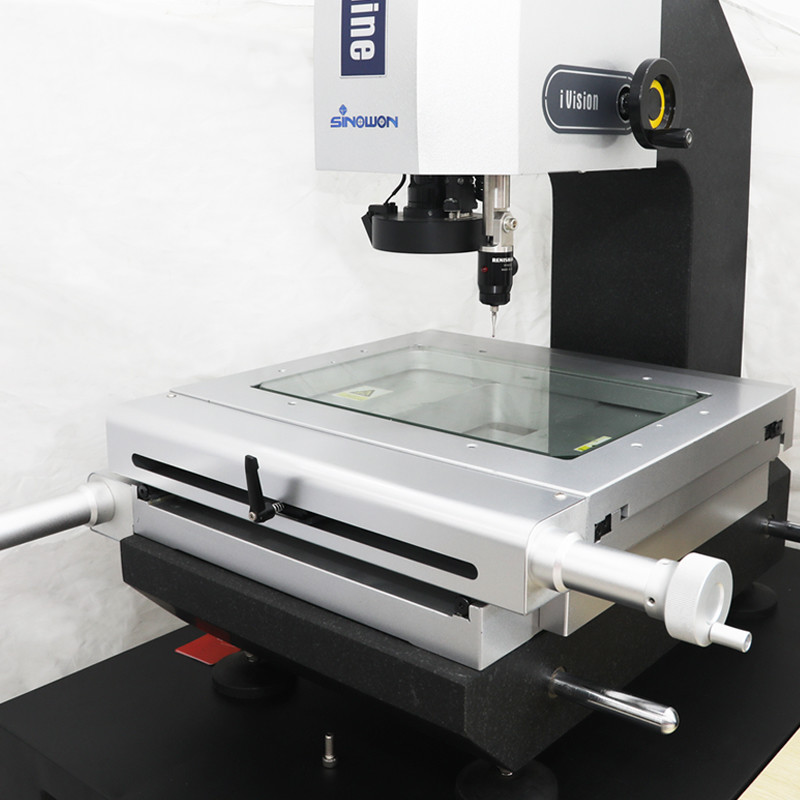

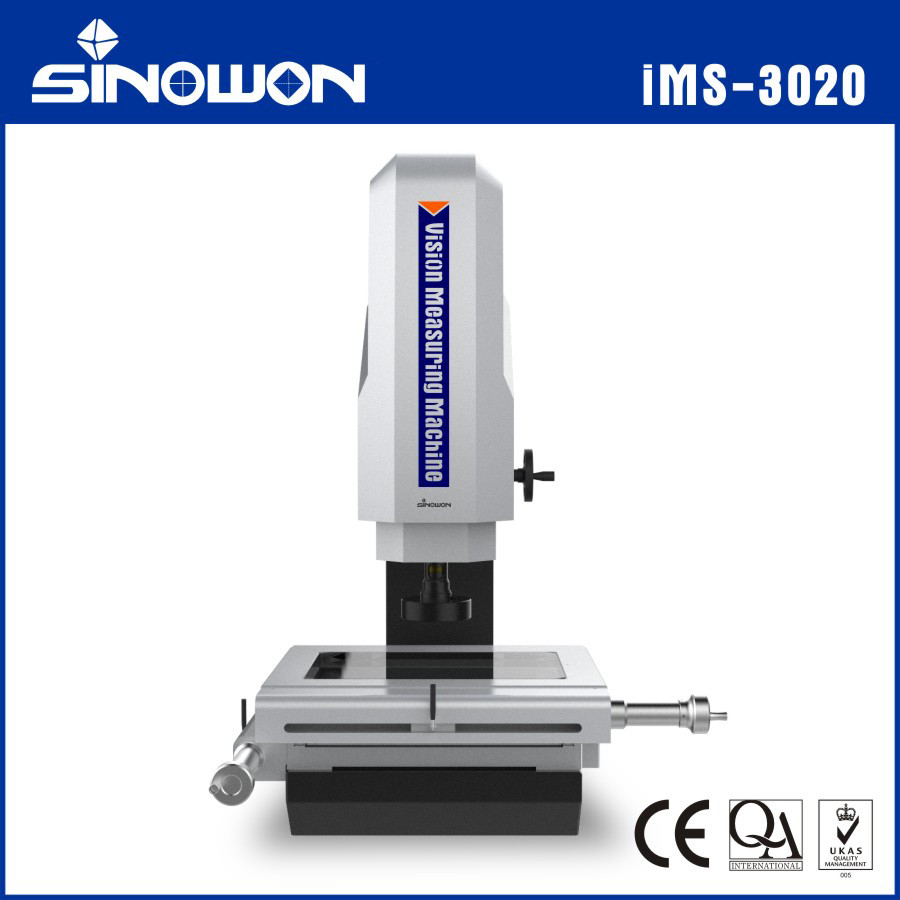

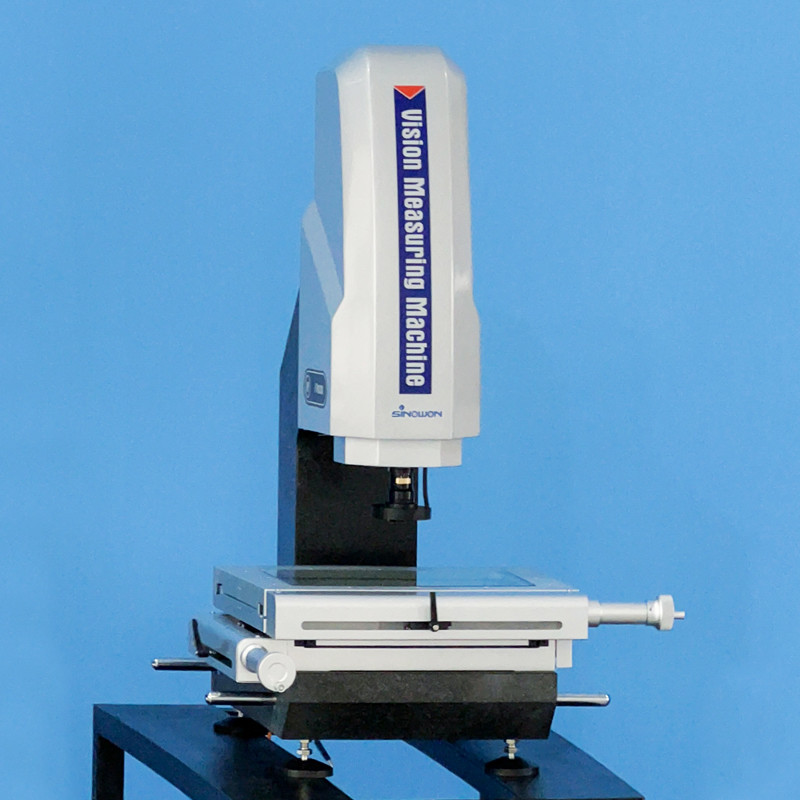

Máquina de medição da visão do CNC da elevada precisão

Descrição de produto

AltoPrecisãoManual VeuMáquina de medição iVision Série IMS-3020

Máquina de medição da visão do CNC da elevada precisão 0

Máquina de medição de visãoCaracterística do produto:

Adote base e coluna de granito de alta precisão para garantir a estabilidade e precisão da máquina;
Adote haste polida desdentada de alta precisão e dispositivo de travamento de movimento rápido para garantir que o erro de retorno da mesa esteja dentro de 2um;
Adote régua óptica de instrumento de alta precisão e mesa de trabalho de precisão para garantir que a precisão da máquina esteja dentro de ≤2,5+L/200um;
Adote lente zoom de alta definição e câmera digital colorida de alta resolução para garantir qualidade de imagem nítida sem distorção;
Usando a iluminação fria LED de superfície de 4 anéis e 8 áreas controlada pelo programa e a iluminação paralela Contour LED, bem como um módulo de ajuste de luz inteligente integrado, o brilho da área da luz na área de 4 anéis e 8 áreas pode ser controlado livremente ;
O software de medição iMeasuring Vision leva o controle de qualidade a um novo nível;
Sonda de contato opcional e software de medição tridimensional podem ser usados para atualizar a máquina para uma máquina de medição tridimensional de contato;
Ele pode ser atualizado para instalar um módulo de função de foco automático para obter medições semiautomáticas precisas.

Máquina de medição de visãoTécnico Sespecificações:

Mercadoria	Série manual do iVision da máquina de medição da visão da elevada precisão
Modelo	IMS-2010	IMS-2515	IMS-3020	IMS-4030	IMS-5040
Bancada de mármore	(270*350)mm	(408*308)mm	(458*358)mm	(608*470)mm	(650*580)mm
Bancada de vidro	(142*242)mm	(306*198)mm	(356*248)mm	(456*348)mm	(540*440)mm
Curso do eixo X/Y	(200*100)mm	(250*150)mm	(300*200)mm	(400*300)mm	(500*400)mm
Curso do eixo Z	Guia linear de alta precisão, curso efetivo de 200 mm
Resolução de eixos X/Y/Z	0,5um
Pedestal e verticais	Granito de alta precisão
Precisão de medição*	XY aixs: ≤2,5+L/200(um);Zais: ≤5+L/200(um)
Precisão de peças	2h
Sistema de iluminação (ajuste de software)	Superfície 4 anéis e 8 zonas Iluminação LED fria infinitamente ajustável
	Iluminação paralela LED Contour
	Luz coaxial opcional
Câmera digital	Câmera digital de alta resolução de 1/2,9"/1,6 megapixels
Lente Zoom	Lente zoom de feedback eletrônico de alta resolução 6,5X, ampliação óptica: 0,7X ~ 4,5X; Ampliação de vídeo: 20X ~ 129X
Software de Medição	iMedição
Sistema Operacional	Suporte ao sistema operacional WIN 10/11-32/64
Linguagem	Inglês, chinês simplificado, chinês tradicional, versões opcionais em outros idiomas
Ambiente de Trabalho	Temperatura 20°C±2°C, mudança de temperatura <1°C/Hr; Umidade 30% ~ 80% UR; Vibração <0,02g, ≤15Hz.
Fonte de energia	AC220V/50Hz; 110V/60Hz
Dimensão (LxPxA)	(677552998)mm	(7906171000)mm	(8386671000)mm	(10028171043)mm	(11118671086)mm
Dimensão da embalagem (LxPxA)	(10307801260)mm	(10307801260)mm	(10307801260)mm	(113010001270)mm	(125010351460)mm
Peso Bruto/Líquido	220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg

Observação:

"L" representa o comprimento medido em milímetros, e a precisão mecânica do eixo Z é altamente dependente da precisão do foco e da superfície da peça de trabalho.

A ampliação é um valor aproximado e está intimamente relacionada ao tamanho e à resolução da tela.

Os clientes podem optar por adicionar uma lente auxiliar de 0,5X ou 2X de acordo com suas necessidades para obter a ampliação da imagem.

iMS-2010/5040 são bancadas de trabalho em mármore, enquanto iMS-2515/3020/4030 são bancadas de trabalho em metal.

Descrição do modelo de configuração do produto (exemplo com iMS-3020):

Configuração do sensor	2,5D	3D	2,5D	3D
Mercadoria	Máquina de medição de visão 2.5D	Máquina de medição de contato e visão 3D	Máquina de medição semiautomática de visão 2.5D	Máquina semiautomática de medição de visão e contato 3D
Modelo	iMS-3020A	iMS-3020B	iMS-3020C	iMS-3020D
Tipo	UM	B	C	D
Significado	Sensor óptico de lente zoom	Sensor de lente zoom e Sensor de sonda de contato	Sensor de lente zoom e função de foco automático no eixo Z	Sensor de lente zoom, sensor de sonda de contato e função de foco automático
Foco automático no eixo Z	Sem	Sem	Com	Com
Sonda de contato	Sem	Com	Sem	Com
Programas	iMedição2.1	iMedição3.1	iMedição2.2	iMedição3.2

Modelos e especificações de máquinas de medição de visão manual:

Modelo	Código#	Modelo	Código#	Modelo	Código#	Modelo	Código#	Modelo	Código#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	------

Tabela manual do guia de viagem da máquina de medição de visão:

Viagem mm	Modelo	Curso do eixo X mm	Curso do eixo Y mm	Curso padrão do eixo Z milímetros	Curso máximo personalizado do eixo Z milímetros
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Outras especificações de viagem podem ser personalizadas de acordo com as necessidades do cliente.

Máquina de medição de visãoDesenhos Estruturais:

Máquina de medição da visão do CNC da elevada precisão 1

Máquina de medição de visãoAplicação na indústria:

Máquina de medição óptica OMM, também conhecida como Máquina de medição de visão e Máquina de medição sem contato, Máquina de medição bidimensional, Máquina de medição 2,5 dimensional, com a atualização da moderna indústria industrial de alta precisão e microfabricação, adota óptica sem contato método de medição de imagem para medição rápida e precisa. A medição de dimensões geométricas e tolerâncias geométricas torna-se inevitável.

As máquinas de medição óptica são adequadas para todos os campos de aplicação para fins de medição de coordenadas e são amplamente utilizadas em máquinas, eletrônicos, instrumentos, hardware, plásticos e outras indústrias. Tais como: moldes, parafusos, metais, acessórios, borracha, placas PCB, molas, hardware, eletrônicos, plásticos, aviação, aeroespacial, etc., supera as deficiências dos paquímetros tradicionais, micrômetros e projetores de perfil, que é um alto -Máquina de medição de precisão, alta eficiência e alta confiabilidade que integra tecnologias ópticas, mecânicas, eletrônicas e de processamento de imagens de computador.

O objeto a ser medido é ampliado pelo sistema de ampliação óptica. Depois que as características da imagem são coletadas pelo sistema de câmera CCD e processadas por algoritmos de computador e software, o contorno e a forma da superfície, tamanho, ângulo e posição de várias peças complexas e precisas podem ser detectados automaticamente. Microinspeção e controle de qualidade. Os dados de medição podem ser importados para o AUTOCAD para se tornarem um desenho de engenharia completo, e documentos em DXF, IGS e outros formatos podem ser gerados, e também podem ser importados para software de análise estatística WORD, EXCEL e SPC para gerar CPK e vários relatórios estatísticos.

Máquina de medição da visão do CNC da elevada precisão 2

Máquina de medição da visão do CNC da elevada precisão 3
